Всем привет! Собрал на досуге свой первый педалборд, так сказать на будущее :crazy:

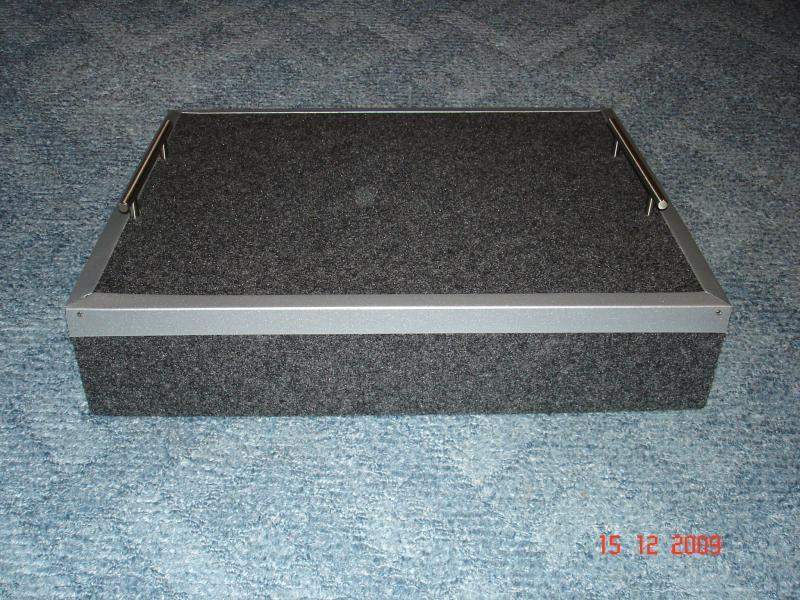

Основа - фанера 10мм, обшита карпетом (думал у нас не найду в городе, но купил в салоне автоакустики), ручки, ножки (в магазе мебельной фурнитуры), уголки (в строительном)...обошлось всё в 0,5тыр., 5 л. бензина и шесть часов работы. Карпет приклеен на обычный клей-гель "Момент", а изнутри прибит мебельным степлером. Не без косяков, но я очень доволен 8)
219887-0
219889-1
219891-2
221016-3

Ценим плиз  :rolleyes:

Смастерил в борд БП на 9В DC. Вышло аляповато конечно. Но корпус нашел от какого-то старого блока и он был весь в царапинах, подумал обклеить самоклейкой, вышло вообщем вот так:
222174-4
Стабилизатор собрал по стандартной схеме из журнала "Радио". Стабилитрон и резистор подобрал опытным путем. Под нагрузкой 8,97В. Трансформатор не знаю на какой ток, но нагружал его 350 мА в течении 2 часов - полет нормальный: и транзистор, и транс еле теплые:
222176-5
Проверял блок с перегрузом, всё ок, шумов нет и это радует :)
Может потом обдеру нафиг эту пленку и просто покрашу.
222178-6

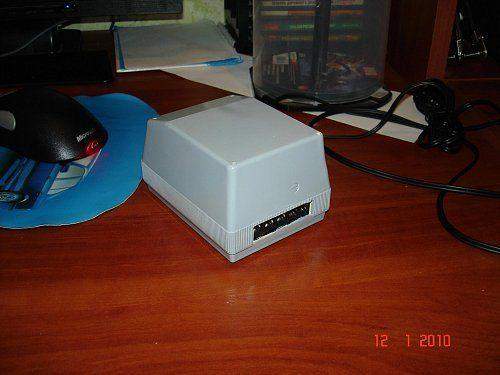

Блок теперь такой:
238238-7
« Последнее редактирование: Марта 01, 2010, 12:29:48 от Dron-Drob »

Оффлайн 1414

  • Опытный
  • ****
  • Сообщений: 865
  • Репутация: +181/-6
  • Жизнь хороша!!!!
Re: Зацените мою первую поделку
« Ответ #1 : Декабря 15, 2009, 22:40:35 »
Мне нравится! Всё аккуратно сделано. :)

Оффлайн Dron-Drob Автор темы

  • Опытный
  • ****
  • Сообщений: 644
  • Репутация: +73/-0
    • vk.com
Re: Зацените мою первую поделку
« Ответ #2 : Декабря 15, 2009, 22:41:52 »
1414, Спасиб) Осталось только педалями тариться :crazy:

Оффлайн 1414

  • Опытный
  • ****
  • Сообщений: 865
  • Репутация: +181/-6
  • Жизнь хороша!!!!
Re: Зацените мою первую поделку
« Ответ #3 : Декабря 15, 2009, 22:46:32 »
На сколько педалей рассчитан?

Оффлайн ytrikoz

  • Живу на форуме
  • *******
  • Сообщений: 13096
  • Репутация: +1668/-594
  • Tone isn't just in the gear, its in your head
!
« Ответ #4 : Декабря 15, 2009, 22:49:13 »
Хорошая работа!

А какой предполагается способ крепления примочек, если на "липучках" (а что еще можно придумать ? ), этот "карпет" сразу не облезет, и вообще он их держит?
Что думаешь делать с кучей проводов?
Где будет крепится удлинитель и "электростанция"?
Задняя стенка съёмная ? А надёжно ли крепится?

Блин, что то меня на вопросы пробило :) Завидую наверно... :rolleyes:
« Последнее редактирование: Декабря 15, 2009, 22:52:50 от ytrikoz »

Оффлайн Dron-Drob Автор темы

  • Опытный
  • ****
  • Сообщений: 644
  • Репутация: +73/-0
    • vk.com
Re: Зацените мою первую поделку
« Ответ #5 : Декабря 15, 2009, 22:54:23 »

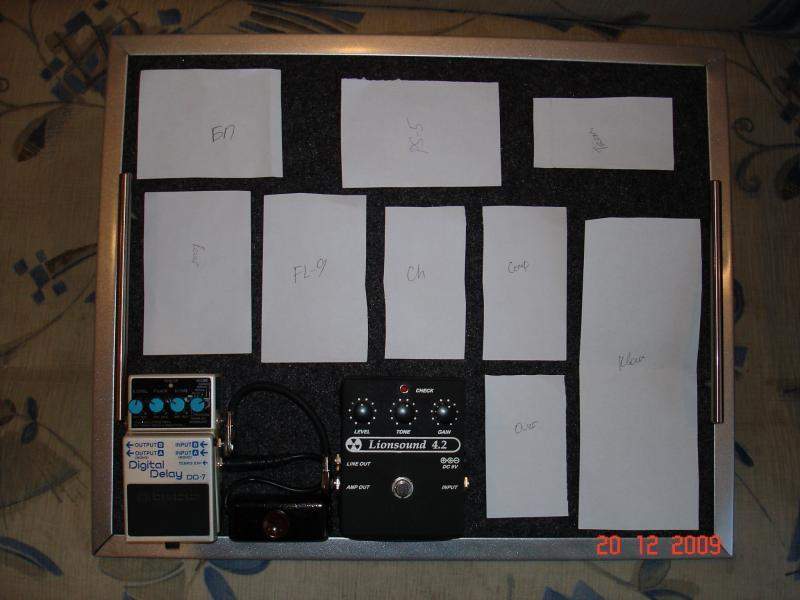

Типа так планирую, как на фото.

Блок питания закажу на МФ или у Рэнди, так что удлинитель нафиг. Думал сначала его спрятать под борд на торцовую часть изнутри, передумал.

... и добавил:

Ну стенка наверное не задняя, а передняя, хотя хз. Она закручена на саморезах тонких, но несет скорее всего декоративную функцию, сам борд в этой части опирается на две опоры, так что между этой стенкой и полом есть зазор.
На карпет лепится всё четко, только частые снятия педалей его убьют по-моему)
« Последнее редактирование: Декабря 20, 2009, 12:09:13 от Dron-Drob »

Оффлайн lel-84

  • Опытный
  • ****
  • Сообщений: 629
  • Репутация: +65/-20
Re: Зацените мою первую поделку
« Ответ #6 : Декабря 15, 2009, 22:57:46 »
очень аккуратно, правда в плане функциональности ридется доработать

Оффлайн ytrikoz

  • Живу на форуме
  • *******
  • Сообщений: 13096
  • Репутация: +1668/-594
  • Tone isn't just in the gear, its in your head
Re: Зацените мою первую поделку
« Ответ #7 : Декабря 15, 2009, 23:00:42 »
очень аккуратно, правда в плане функциональности ридется доработать
Поделитесь с нами, вашими соображениями, профессор!

Оффлайн banzai-che

  • Эксперт
  • *****
  • Сообщений: 1072
  • Репутация: +19/-1
Re: Зацените мою первую поделку
« Ответ #8 : Декабря 15, 2009, 23:02:46 »
Сдается мне, что "в плане функциональности" - это как максимум одну дырку под провод питания.  :hmmm:

Вобщем на первый взгляд все круто =)

Оффлайн Dron-Drob Автор темы

  • Опытный
  • ****
  • Сообщений: 644
  • Репутация: +73/-0
    • vk.com
Re: Зацените мою первую поделку
« Ответ #9 : Декабря 15, 2009, 23:05:20 »
lel-84, Мне тоже интересно, плиз :)

Оффлайн ytrikoz

  • Живу на форуме
  • *******
  • Сообщений: 13096
  • Репутация: +1668/-594
  • Tone isn't just in the gear, its in your head
Re: Зацените мою первую поделку
« Ответ #10 : Декабря 15, 2009, 23:10:29 »
Блок питания закажу на МФ или у Рэнди, так что удлинитель нафиг. Думал сначала его спрятать под борд на торцовую часть изнутри, передумал.
Не всегда получится. Так как большинство хороших вкусных коробок имеют не стандартные 9V DC, а самое разнообразно-извращенное питание, требующее собственных БП.

Оффлайн Dron-Drob Автор темы

  • Опытный
  • ****
  • Сообщений: 644
  • Репутация: +73/-0
    • vk.com
Re: Зацените мою первую поделку
« Ответ #11 : Декабря 15, 2009, 23:15:17 »
У одного из указанных людей точно получится:
http://www.musicforums.ru/combo/view.php?bn=mfor_combo&key=1229125547&pattern=%EF%E5%E4%E0%EB%E1%EE%F0%E4#N1229125547

Оффлайн G0R61N614

  • Частый посетитель
  • **
  • Сообщений: 232
  • Репутация: +5/-0
Re: Зацените мою первую поделку
« Ответ #12 : Декабря 16, 2009, 10:49:06 »
Мне нравится :)

Оффлайн Gufasya

  • Опытный
  • ****
  • Сообщений: 771
  • Репутация: +109/-4
Re: Зацените мою первую поделку
« Ответ #13 : Декабря 16, 2009, 20:16:09 »
крутотень)

Оффлайн LIONSOUND

  • Эксперт
  • *****
  • Сообщений: 2160
  • Репутация: +342/-31
  • Не надо делать круто, надо делать правильно
    • Lionsoundlab
Re: Зацените мою первую поделку
« Ответ #14 : Декабря 17, 2009, 02:01:27 »
Типа так планирую.
(Ссылка на вложение)

Сабж аккуратно выглядит. Респект!
И начинка...неплохо смотрится...особенно чёрненькая...по центру.  ;)
