Решил я построить данный микрофонный предусилитель.

Схема:



Плата преда:

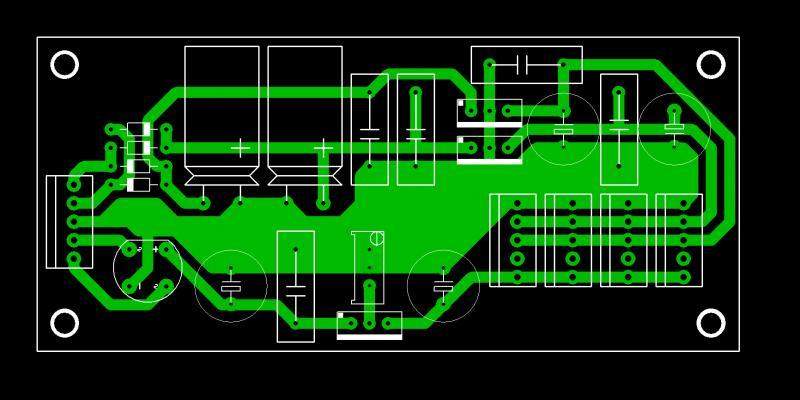

Плата блока питания:



На схеме есть тример пот, называется CNRR Trim pot
Вот что пишут по его настройке:

Setting CMRR (1k multiturn trimmer)

1. Find 2 100R resistors that are as matched closely as possible, ideally to 0.1 ohm.
2. Solder one end of each of the resistors together to form a 'V'.
3. Solder the un-attached legs of the resistors to the + & - inputs of the preamp.
4. Set the gain switch to the middle of it's rotation.
5. Set your signal generator to 100Hz and attach the positive lead to the joint of the 2 100R resistors. Other lead to GND. Amplitude 1v pk-pk.
6. On your scope, monitor the output of pin 1 of the middle 5532.
7. Trim the 1K trimmer until the signal on the scope is as low as possible. It should be possible to get it down to 1 or 2

Не понятно что нужно им выставить, то что два резика по 100Ом на + и - входа кинуть, а на их среднюю точку сигнал с генератора (100Hz 1V) относительно земли. Потом что то смотреть на первой ноге микрухи. Короче объясните популярней, как отстроить этот пред.
Вот еще ссылки по нему:
http://www.prodigy-pro.com/diy/index.php?topic=5150.0
http://www.prodigy-pro.com/diy/index.php?PHPSESSID=avdeuhi32cm9hs4qa9kq2qh243&topic=6034

_SlipknoT_, у тебя осциллоскоп осциллограф есть?

найдем

ну "Amplitude 1v pk-pk" - "двойная амплитуда 1В" и выставить переменником на 1К самую маленькую возможную амплитуду по осцилу.
Правда мож америку не окрыл хД

... и добавил:

"Настройка CMRR (1k многоповоротного переменника)

1. Найдите 2 100 Омных резистора которые... короче с минимальным допуском.
2. спаяйте один из концов каждого резистора буквой V
3. Припаяйте оставшиеся ноги резисторов: одну на плюс, другую на минус перампа.
4. Выставите Потенц Гейна на середину.
5. Выставите генератор сигнала на 100Hz и присоедените плюсовый провод в точну соединения двух резисторов 100 Ом. Другой провод на землю. Двойная амплитуда 1В(полагаю это что-то на осциле такое=).
6. На вашем осцилографе..., заманиторьте(посмотрите) выход с пина 1 "of the middle" (WTF?) 5532.
7. Покрути 1K потенц пока сигнал на осциле не станет максимально низким возможным. Это должно быть возможным до 1 или 2(в душе не понимаю что это, не видел в живую осцил ни разу=("

Спасибо, ваш КЭП!=)

Вот это до конца и не понятно, что именно нужно выставить. Как то тупо выглядит, минимальный сигнал...

_SlipknoT_, вот вобщем что нашёл, пардон сам не хочу переводить, но гугл сделал это в приличии чтобы понять:
"Цель состоит в том, чтобы иметь нулевой сигнал, поступающий из ОУ в ходе этого испытания.  Это может показаться странным, я попробую объяснить.  Ваш микрофон кабель имеет два сигнальных проводов, каждая из которых являются полярность обратная друг от друга.  Любой шум микрофоном кабель берет на пути к предусилитель будет добавлен одинаково к этим двум проводам.  После ввода предусилителя, один из этих провод "перевернуть", и добавил к другой.  Это делает две вещи: удваивает напряжение сигнала, и теоретически * * отменяет все шумы.  CMRR означает коэффициент подавления синфазной составляющей.  В основном, это измерение того, насколько хорошо ОУ "компенсирует" шума.  При настройке 1k триммер, вы калибровки ОУ отклонить столько шума, как это возможно.  В Вашем случае, Вы "моделирования" шум сигнала, поступающего из вашего генератора, применяя его в равной степени как + и - входами предусилителя."

и оригинал:


... и добавил:

так что давай, завершишь, переведёшь мою хрень нормально и сделаешь пособие по сборке =D

_SlipknoT_, спасибо в карман не положишь;)
Ждём отчёта, кстати мог бы и видео снять процесса настройки

_SlipknoT_, а чем вызван выбор именно этой схемы?

МанулЪ одобряе

Я когда то изучал вопрос мик преампа, простого, без трансформаторов. Так на Diyfactory.ru есть тема с преампом AD797. Там в разработке принимал участие Medved.
Отзывы очень положительные, и сложность не высокая. В архивах есть плата и перечень необходимого.

гринпре люди используют в некоторых студиях на западе. Это причем при обилии всяческой другой крутой аппаратуры. и это не сказки - я видел это своими глазами.

Я собирал - звук на уровне микрофонных предов от пультов  Неве, где-то так... По сравнению с ним 90% микрофонных предусилителей всяких арт, беренгер и прочих пальто, а также саундкрафта дешовых серий и нового удешевленного мацки = ВАТА
