Автор Тема: Примеры оформления педалей эффектов  (Прочитано 104475 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн VioletRays

  • Завсегдатай
  • ***
  • Сообщений: 435
  • Репутация: +94/-11
  • GuitarPlayer.Ru fan!
Re: Примеры оформления педалей эффектов
« Ответ #825 : Сентября 30, 2021, 11:59:00 »

Вот тут да, ту видно, что человек все своими руками делает, и ручки, и стойки,

-----------------------------------------------------------------------------------------------------------

Я вот последние дни думаю, как бы самому сделать простые ручки под вал 3 мм. На Али нету (только дорогущие японские)
И пока не придумал. Неплохо бы подошли вот такие "гильзы" для соединения электропроводов, но не знаю как и что вставить внутрь для оси, да так, чтобы это было точно и ручка крутилась без "развала", строго по оси.

« Последнее редактирование: Сентября 30, 2021, 12:02:49 от VioletRays »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8126
  • Репутация: +2393/-17
  • Atypique
Re: Примеры оформления педалей эффектов
« Ответ #826 : Сентября 30, 2021, 14:14:21 »
В своё время удачно наломал 4-мм ручек от оборудования ERICSSON: мощное цанговое крепление, риска и на боку и на вставной крышечке.
Отлично идут на старые советские потенциометры :)


Оффлайн Lazy Vats

  • Эксперт
  • *****
  • Сообщений: 1420
  • Репутация: +984/-146
  • GuitarPlayer.Ru fan!
Re: Примеры оформления педалей эффектов
« Ответ #827 : Сентября 30, 2021, 16:07:34 »
Такое цанговое крепление было на ручках аппаратуры BEAG, если кто помнит.

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2637
  • Репутация: +470/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Примеры оформления педалей эффектов
« Ответ #828 : Сентября 30, 2021, 16:25:51 »
2 VioletRays

Крышки от всевозможных тюбиков, пузырьков, бутылок, или всевозможные колпачки, трубки, гильзы, бамбук  и тп заливаются эпоксидкой ( клей ЭДП например ).
Отверстие под вал высверливается после заливки, или формируется в процессе заливки, путем предварительной установки в центре ручки трубки или винта , соответсвующий диаметру вала, и, апосля залитием пространства между трубкой и крышкой эпоксидкой.


https://youtu.be/qBBqvF8koJI


https://youtu.be/qVvTULlBH_0
« Последнее редактирование: Сентября 30, 2021, 16:51:50 от surfin bird »

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2685
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Примеры оформления педалей эффектов
« Ответ #829 : Сентября 30, 2021, 17:08:01 »

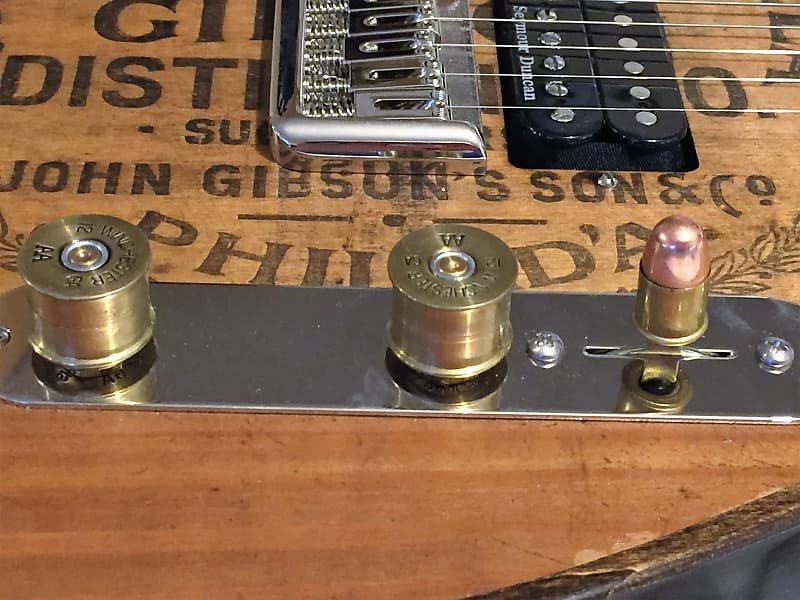

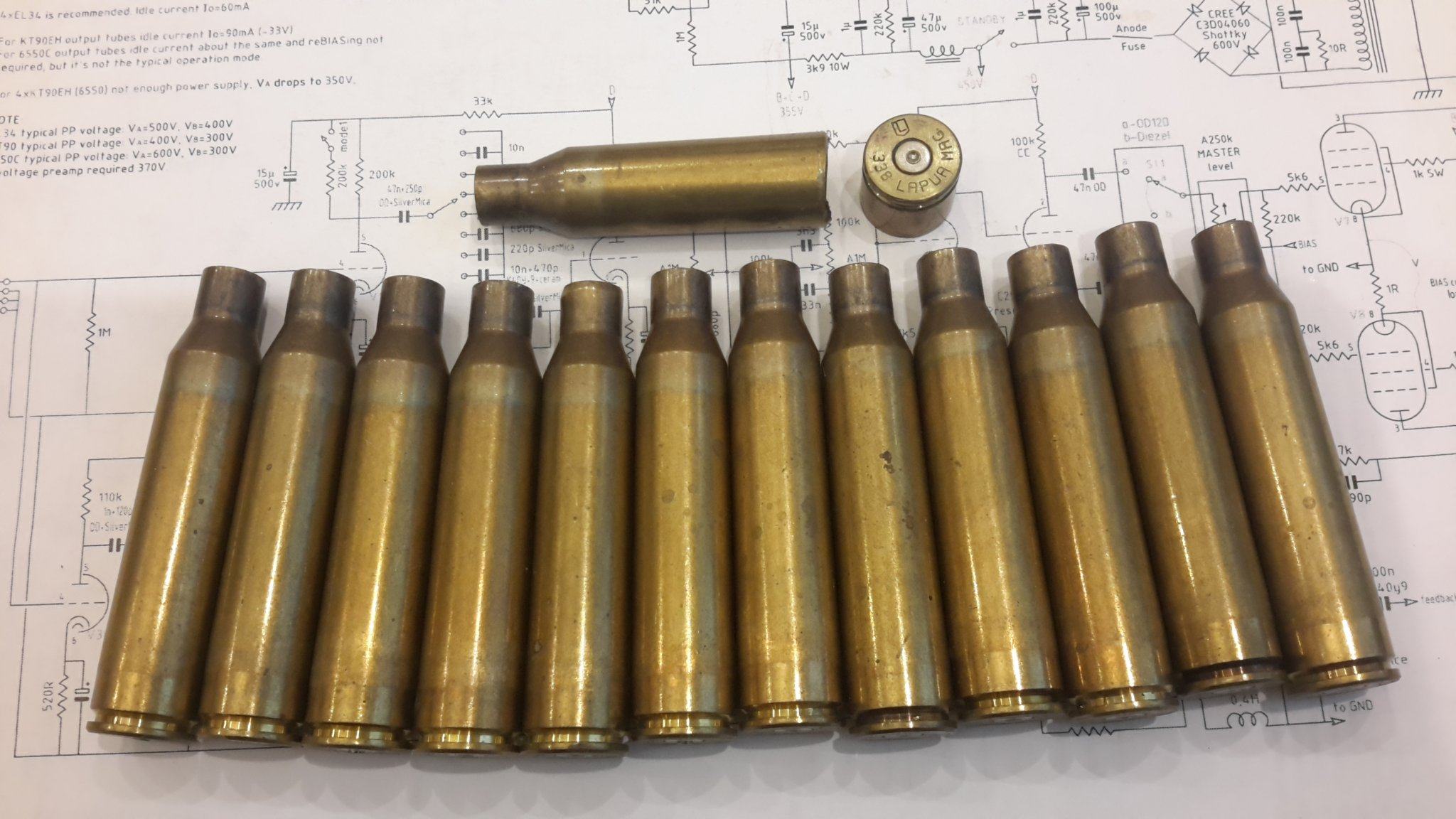

Пистолетные гильзы, или обрезанные другие более крупные гильзы, после заливки эпоксидкой, как подсказали выше, тоже очень стильно смотрятся.

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2637
  • Репутация: +470/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Примеры оформления педалей эффектов
« Ответ #830 : Сентября 30, 2021, 17:31:40 »
« Последнее редактирование: Сентября 30, 2021, 17:50:22 от surfin bird »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8126
  • Репутация: +2393/-17
  • Atypique
Re: Примеры оформления педалей эффектов
« Ответ #831 : Сентября 30, 2021, 19:34:43 »
Симпатичные ручки - немаловажный фактор.
Как-то принесли мне неисправный примус - не работает, не возьму ли я его на органы разобрать, или может корпус мне на что сгодится.
Ручки резали взгляд - такую нищету и убожество я ещё не видел:
https://disk.yandex.ru/i/KZJR2as7C547Kg

Однако стало любопытно, как оно звучит. Оказалось, что вполне сносно.
Как раз товарищ принёс ручки с какого-то убиенного прибора, и они на этом примусе заиграли совсем по другому:
https://disk.yandex.ru/i/pCSFTQGad0tgSw
Короче, примус тот прижился у меня в коллекции :)

Позднее я ещё раз использовал такие же приборные ручки, рассверлив их с 4 мм до 6 мм стандартных:
https://disk.yandex.ru/i/ng5kaUl9voW5eA

Оффлайн VioletRays

  • Завсегдатай
  • ***
  • Сообщений: 435
  • Репутация: +94/-11
  • GuitarPlayer.Ru fan!
Re: Примеры оформления педалей эффектов
« Ответ #832 : Сентября 30, 2021, 22:24:54 »
2 VioletRays

Крышки от всевозможных тюбиков, пузырьков, бутылок, или всевозможные колпачки, трубки, гильзы, бамбук  и тп заливаются эпоксидкой ( клей ЭДП например ).
Отверстие под вал высверливается после заливки, или формируется в процессе заливки, путем предварительной установки в центре ручки трубки или винта
Крышек-колпачков дофига. Иногда вставляю в них вкладыши с отверстием близким к валу потенциометров. На термоклей обычно. Но это колхоз. И он мне поднадоел))

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8126
  • Репутация: +2393/-17
  • Atypique
Re: Примеры оформления педалей эффектов
« Ответ #833 : Сентября 30, 2021, 23:21:02 »
Нет смысла делать ручки из тюбиков, когда в продаже есть готовые бюджетные ручки:
https://disk.yandex.ru/i/_DB5BAJyWGd0ew

В нашей местной "Электронике" ассортимент ручек неплох:
https://magazin-elektronika.ru/ustanovochnye-i-krepyozhnye-izdeliya-25/ruchki-pribornye-nozhki-pribornye-2509


Оффлайн Lazy Vats

  • Эксперт
  • *****
  • Сообщений: 1420
  • Репутация: +984/-146
  • GuitarPlayer.Ru fan!
Re: Примеры оформления педалей эффектов
« Ответ #834 : Октября 01, 2021, 08:06:36 »
Geezer
Господи, неужели такие ещё выпускают?
Некоторые с советских времён не менялись.

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5386
  • Репутация: +666/-605
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: Примеры оформления педалей эффектов
« Ответ #835 : Октября 01, 2021, 08:29:53 »
Geezer
Господи, неужели такие ещё выпускают?
Некоторые с советских времён не менялись.
Ну, фендеровские "чикенхеды" не менялись с 40ковых годов, и ничего, никто не жалуется...

Оффлайн VioletRays

  • Завсегдатай
  • ***
  • Сообщений: 435
  • Репутация: +94/-11
  • GuitarPlayer.Ru fan!
Re: Примеры оформления педалей эффектов
« Ответ #836 : Октября 01, 2021, 08:45:46 »
Крышек-колпачков дофига. Иногда вставляю в них вкладыши с отверстием близким к валу потенциометров. На термоклей обычно. Но это колхоз. И он мне поднадоел)) Хоть он и продолжится, ибо ручки под вал 3 мм - дифцит.

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8126
  • Репутация: +2393/-17
  • Atypique
Re: Примеры оформления педалей эффектов
« Ответ #837 : Октября 01, 2021, 10:37:08 »
Чикенхеды для примочек очень симпатичные и стоят недорого ;):



Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2637
  • Репутация: +470/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Примеры оформления педалей эффектов
« Ответ #838 : Октября 01, 2021, 10:46:49 »
2 VioletRays

Еще, есть  epoxy resin (  в наших магазах часто называется "смола для заливки столешниц" ),  можно творить  ацкий арт - превращать в ручки ( и в покрытие корпусов педалек ) камушки, ракушки, зернышки, красивые пуговки, монетки, гаечки, стружку, опилки, блески, стекляшки,  стразы-брюлики, бижутерию, букашек-таракашек, таблеточки/пилюльки и тп  :crazy:

https://www.google.ru/search?q=epoxy+resin+knobs&newwindow=1&client=ms-opera-mobile&channel=new&espv=1&prmd=sivxn&source=lnms&tbm=isch&sa=X&ved=2ahUKEwjns5vt2ajzAhUWy4sKHQUpDc4Q_AUoAnoECAIQAg&biw=1280&bih=800&dpr=2

https://www.google.ru/search?newwindow=1&client=ms-opera-mobile&channel=new&espv=1&biw=1280&bih=800&tbm=isch&sa=1&q=%D0%BA%D0%BE%D1%80%D1%80%D0%B5%D0%BA%D1%81+%D0%B4%D0%BB%D1%8F+%D0%BA%D0%BE%D0%BD%D1%84%D0%B5%D1%82&oq=%D0%BA%D0%BE%D1%80%D0%B5%D0%BA%D1%81+%D0%BA%D0%BE%D0%BD%D1%84%D0%B5%D1%82&aqs=mobile-gws-lite.0.0l1
« Последнее редактирование: Октября 01, 2021, 11:31:55 от surfin bird »

Оффлайн Tander

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Примеры оформления педалей эффектов
« Ответ #839 : Октября 01, 2021, 13:57:20 »
По эпоксидке - нужно изрядно повозится, чтобы найти такую, которая:
1) будет хорошо твердеть при малом объеме (ручка это малый объем). Большинство эпоксидок под столешницы - в малом объеме остаются достаточно мягкие, резиноподобные. Вариант - лить чуть больше отвердителя, но тогда очень проявляется п.2
2) не будет хрупкой - большинство эпоксидки - твердая, но при падении с высоты в метра полтора - разбивается как стекло (особенно если мы говорим о других типах смол, типа полиэфирной, лучше всего мне зашли полиуретановые смолы кстати). Либо исползовать волокнистый заполнитель (нитки стеклоткани, обычные нитки и тп, все - что сможет проармировать хрупкую смолу).

Я бы предложил УФ-cмолу (лампа спец не нужна, можно просто на солнце выставить). Есть китайская - HARD UV-Resin - в черных бутылочках с этикеткой в листочки разноцветные - она отлично затвердевает под солнцем и даже в пасмурную погоду (пара минут и готово). Но тут сложнее, если хотите какой-то "сплошной" краситель добавлять - до всех слоев смолы должен доходить UV-свет, чтобы она затвердела. Если такую смолу закрасить до полной непрозрачности - то она просто не затвердеет в середине. Зато полностью затвердевший продукт - тверд, прочен и отлично обрабатывается. ))
