Re: Проект "Мой первый преамп"!
« Ответ #60 : Июля 17, 2009, 16:21:32 »
Цитата: ExtremisT от Июля 17, 2009, 16:08:12
ytrikoz, просто прозвони, если пробило, то будет закоротка
Прозвонил, всё ок.

Оффлайн NektoS

  • Эксперт
  • *****
  • Сообщений: 1601
  • Репутация: +106/-0
Re: Проект "Мой первый преамп"!
« Ответ #61 : Июля 17, 2009, 16:23:44 »
Пробивать там особо и нечем. Проверь, на своих ли местах они установлены.

Оффлайн ExtremisT

  • Живу на форуме
  • *******
  • Сообщений: 23832
  • Репутация: +2228/-121
  • See you space cowboy
    • "Povezlo" band tribute page
Re: Проект "Мой первый преамп"!
« Ответ #62 : Июля 17, 2009, 16:23:58 »
ну тогда хз, можт спалил потц

Оффлайн NektoS

  • Эксперт
  • *****
  • Сообщений: 1601
  • Репутация: +106/-0
Re: Проект "Мой первый преамп"!
« Ответ #63 : Июля 17, 2009, 17:11:51 »
ytrikoz, На схеме один из концов потенца соединён с ползунком, а на печатке дорожки между ними нет(хотя на работу схемы это не должно влиять, включен реостатом). Возьмись одним концом тестера за вывод ползунка, а вторым за свободный("висящий в воздухе") вывод потенца и покрути регулятор. Посмотри, меняется ли сопротивление от 0 до максимума.

Оффлайн ytrikoz Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 13062
  • Репутация: +1670/-594
  • Tone isn't just in the gear, its in your head
Re: Проект "Мой первый преамп"!
« Ответ #64 : Июля 17, 2009, 17:41:18 »
Проверил, плавно меняется от 0 до 90ком.

Оффлайн NektoS

  • Эксперт
  • *****
  • Сообщений: 1601
  • Репутация: +106/-0
Re: Проект "Мой первый преамп"!
« Ответ #65 : Июля 17, 2009, 17:49:14 »
ytrikoz, Значит потенц живой. И всё-таки, проверь номиналы конденсаторов в регуляторе тембра, вдруг произошло то же, что и с резисторами. Попробуй на схеме написать , хотя бы карандашом, номиналы элементов, и выложи фото.

Оффлайн ytrikoz Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 13062
  • Репутация: +1670/-594
  • Tone isn't just in the gear, its in your head
Re: Проект "Мой первый преамп"!
« Ответ #66 : Июля 17, 2009, 21:23:35 »
Мультиметр мой, как я говорил ёмкости не меряет, поэтому пишу, то что на конденсаторе написано:
C12 - 220uF
C11 - 220uF
C10  -220uF
C9 - 474
C8 - 474
C7 - 474
C6 - 104
C5 - 104
C4 - 333
C3 - 333
C2 - 103
C1 - 471

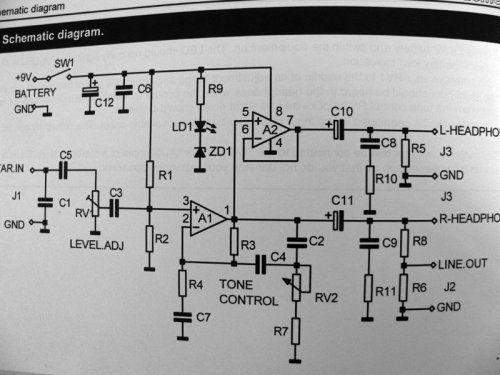

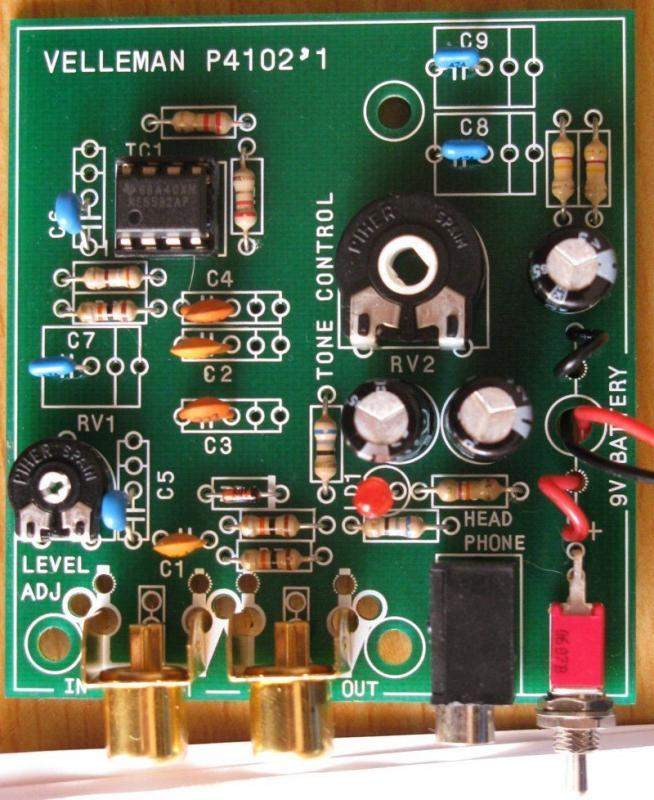

Ну и фото повторяю, схема и монтаж
186408-0186409-1

Оффлайн NektoS

  • Эксперт
  • *****
  • Сообщений: 1601
  • Репутация: +106/-0
Re: Проект "Мой первый преамп"!
« Ответ #67 : Июля 17, 2009, 22:02:26 »
Вроде всё правильно. Но собака где-то в этой точке зарыта. Могу ещё предположить, что где-то может быть микротрещина дорожки, такое редко, но случается. Попробуй проверить целостность дорожек между движком и точкой соединения С2 и С4, потом между RV2 и R7.

Оффлайн ytrikoz Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 13062
  • Репутация: +1670/-594
  • Tone isn't just in the gear, its in your head
Re: Проект "Мой первый преамп"!
« Ответ #68 : Июля 17, 2009, 22:08:02 »
Цитата: NektoS от Июля 17, 2009, 22:02:26
Вроде всё правильно. Но собака где-то в этой точке зарыта. Могу ещё предположить, что где-то может быть микротрещина дорожки, такое редко, но случается. Попробуй проверить целостность дорожек между движком и точкой соединения С2 и С4, потом между RV2 и R7.
Я блин думал, что отсутствие контакта порушит всю схему, а тут во какая избыточность  :) А мог бы на схеме обвести овалом, детали (блок) который за тембр отвечает? Попробую методом исключения деталей проверить )

Оффлайн NektoS

  • Эксперт
  • *****
  • Сообщений: 1601
  • Репутация: +106/-0
Re: Проект "Мой первый преамп"!
« Ответ #69 : Июля 17, 2009, 22:16:22 »
ytrikoz, Тут и обводить не надо. С2, С4, R7, RV2. Даже если их выпаять, ничего смертельного. R3 не трогать - иначе опер останется без обратной связи, что нежелательно :)

Оффлайн ytrikoz Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 13062
  • Репутация: +1670/-594
  • Tone isn't just in the gear, its in your head
Re: Проект "Мой первый преамп"!
« Ответ #70 : Июля 17, 2009, 22:29:29 »
Цитата: NektoS от Июля 17, 2009, 22:16:22
ytrikoz, Тут и обводить не надо. С2, С4, R7, RV2. Даже если их выпаять, ничего смертельного. R3 не трогать - иначе опер останется без обратной связи, что нежелательно :)
Ок. Понял, спасибо! А должен ли влиять этот блок на напряжение, и ток в каких-либо точках? Я могу измерять только постоянное напряжение и ток. Идея в том, чтобы не надевая наушников и не брянча одной рукой, понимать заработал ли он или нет.

Оффлайн NektoS

  • Эксперт
  • *****
  • Сообщений: 1601
  • Репутация: +106/-0
Re: Проект "Мой первый преамп"!
« Ответ #71 : Июля 17, 2009, 23:16:54 »
В том-то и дело, что на режимы эта цепочка не влияет, только на частотку. Бренчать придётся или подать на вход какую-нибудь музычку и слушать результ манипуляций.

Оффлайн ytrikoz Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 13062
  • Репутация: +1670/-594
  • Tone isn't just in the gear, its in your head
Re: Проект "Мой первый преамп"!
« Ответ #72 : Июля 17, 2009, 23:28:11 »
Цитата: NektoS от Июля 17, 2009, 23:16:54
В том-то и дело, что на режимы эта цепочка не влияет, только на частотку. Бренчать придётся или подать на вход какую-нибудь музычку и слушать результ манипуляций.
О, всегда хотел спросить, можно ли на вход гитарный подать линейный сигнал и не чего не спалить? Гитарный же вроде очень слабый, а линейный уже вольты.

Оффлайн NektoS

  • Эксперт
  • *****
  • Сообщений: 1601
  • Репутация: +106/-0
Re: Проект "Мой первый преамп"!
« Ответ #73 : Июля 17, 2009, 23:38:19 »
 Можно :), а если страшно, то установи подстроечник на минимум (тот, что RV)

Оффлайн ytrikoz Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 13062
  • Репутация: +1670/-594
  • Tone isn't just in the gear, its in your head
Re: Проект "Мой первый преамп"!
« Ответ #74 : Июля 19, 2009, 00:43:39 »
Освоил методику проверки конденсатором обычным мультиметром:
1. Малой емкости - прозвонка. Звониться не должен.
2. БОльшей емкости - измерение сопротивления, в разных режимах в зависимости от емкости. Сопротивление при измерение должно расти, вплоть до бесконечного в данном режиме.

Это кратно, а вот отличная статья http://repairfaq.ece.drexel.edu/sam/captest.htm

Вот  :)
