Я начинал с прокорэта, потом самопальный сансамп, потом компрессор, потом был год экспериментов с лампой и как результат то что в подписи. Но мне легче было я паяю по мелочи с 14 лет.

Я начинал с прокорэта, потом самопальный сансамп, потом компрессор, потом был год экспериментов с лампой и как результат то что в подписи. Но мне легче было я паяю по мелочи с 14 лет.

А у меня всё предмета не было, одно желание. Схем в инете навалом, детали тоже в продаже есть, но тут уже надо опыт иметь, чтобы купить то что надо. Да и платы потом травить... А друга-консультанта, кто мог бы направлять по этой теме нет. Вот буржуям хорошо у них такие классные "киты" продаются, вот бы yerasov, amt и прочие такую штуку замутили... Хотя может я не там искал. Кто-нибудь знает сайт, где есть руководства подробные по изготовлению? А может даже в продаже "киты" для сборки есть?

А про схему что-нибудь скажешь?

... и добавил:

Во сколько обошёлся такой набор?

Страшно сказать. 880р.

... и добавил:

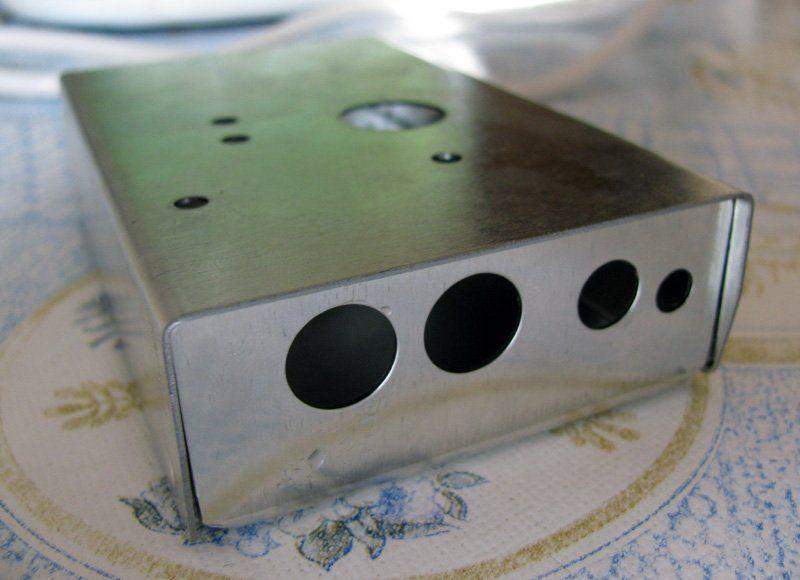

Обнаружил засаду, тут разьёмы гитара/линия RCA. Придётся и кабель делать... Так как гнездо для джека не влезет.

...

Неа влезет, только придётся на проводах его к плате припаивать. Вот это и будет первый мод

Тут по ходу сборки выявилось несоответствии в описании:
1. резисторы приклеены к скотчу не по порядку установки (r1, r2, r3 ... ), как сказано в инструкции а в разнобой - это фиг сним, есть мультиметр
2. номиналы не соответствуют указанным в инструкции по сборке, особенно волнует r9, в инструкции 390 Ом, по факту 39КОм... Где ошибка? Он на светодиод идет... какой он там должен быть?

И можно ли перегреть резисторы при установке? Подскажите пожалуйста!

... и добавил:

мдееееее набор адовый.... и почем нынче такой вот опиум для народу?

Это что значит? Плохой очень? А стоимость выше писал - 880р.

Если светодиод 3 мм, то ему достаточно 2мА для нормального свечения, т.е. резистор, как el-doctor прописал, а стабилитрон там совсем не нужен, разве что для сигнализации о дохлой батарейке.

Teees!, Попробуй сперва че нить полупроводниковое. С несложного диста или овера, потом можно усложнить.

Вчера установил все элементы, спаял схему, подключил батарейку, щелкнул переключателем... И ничего... Светодиод не загорелся, но рукой почувствовал нездоровый нагрев резистора R1 ( в первом посте есть схема ), мультиметр показывает падение напряжения на клеммах батарейки до 2 вольт. Посмотрел плату на просвет - всё ок, дополнительных проводников пайкой вроде я не создал. Всё для меня это тупик. Дебагера тут нет   Люди, наверно первый раз столкнулся с проблемой, к которой даже не знаю как подступится, помогите пожалуйста! Подскажите, какой-нибудь алгоритм решения проблем с неработающей схемой, может быть нужна дополнительная информация?
Мог ли я "перегреть" резисторы при пайке, на первых я думаю через чур старался?

PS Блин, реально расстроился, очень нужен совет!

ytrikoz, проверяй  правильность монтажа. Светодиод должен гореть по-любому.

... и добавил:

Электролиты правильно поставил?

Так уже замаялся проверять   Может он бракованный, или спалил я его уже, как его можно мультиметром проверить?

Про конденсаторы : да, там трудно спутать, были короткие и длинные ножки, на плате помечено.

Может я фото с двух сторон выложу, а вы подскажите, что померить, посмотреть?
