Re: Создание клона SLO-100
« Ответ #690 : Февраля 04, 2012, 13:22:53 »
Wowa, а чего ты боишся? дроссель лучить будет?  ;) всё будет ровно)

Оффлайн Wowa Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 9206
  • Зарегистрированный
Re: Создание клона SLO-100
« Ответ #691 : Февраля 04, 2012, 13:28:41 »

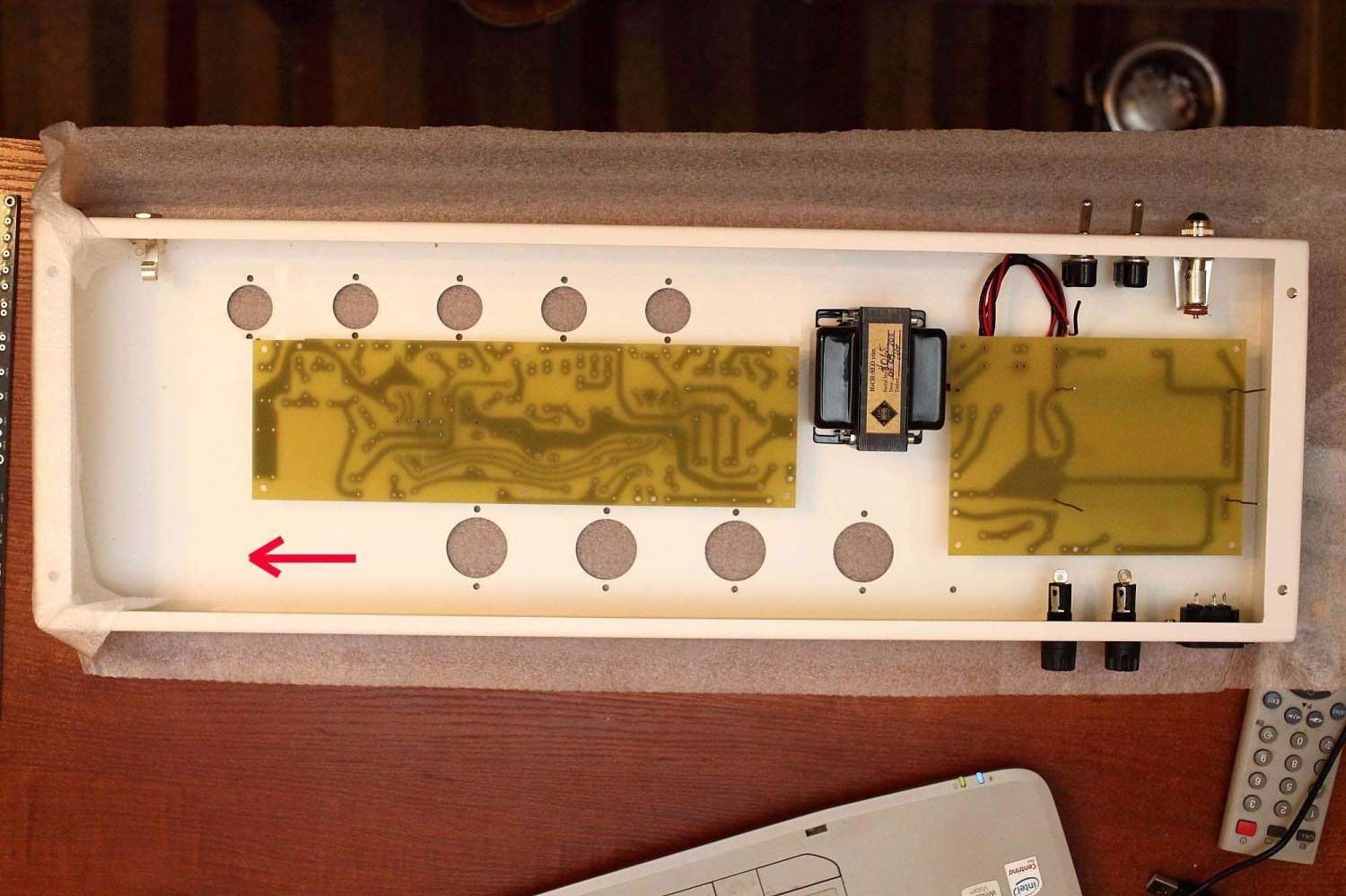

По поводу плат. Они такие же (питальник чуть шире) чем у с3. Дело не в платах, а в том, что отверстия под лампы просверлены неправильно...

Оффлайн 4el

  • Эксперт
  • *****
  • Сообщений: 2731
  • БАНя полезна для здоровья (с) ЗОЖ
Re: Создание клона SLO-100
« Ответ #692 : Февраля 04, 2012, 13:40:36 »
Цитата: Wowa от Февраля 04, 2012, 13:28:41
По поводу плат. Они такие же (питальник чуть шире) чем у с3. Дело не в платах, а в том, что отверстия под лампы просверлены неправильно...
Относительно шасси разница как раз в платах питания. Посмотри на фото в посте ранинга. Там плата питания заканчивается почти в ровень с тумблерами и чуть дальше предохранителей
http://s13.postimg.cc/ljcwa0xvr/xall.jpg
И посмотри на плату питания у себя.

Собственно все логично, человек делал все под свои платы и там все встает как надо. У него отверстия под панельки, судя по фото нормально сделаны, а вот шасси короче сантиметров на 5(как мне кажется).

Если не хочется заказывать шасси. Можно просто сделать еще одно отверстие под ламповую панельку левее. А  то что рядом с дросселем закрыть. Тогда плата нормально встанет.
« Последнее редактирование: Февраля 04, 2012, 13:53:07 от 4el »

Оффлайн Wowa Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 9206
  • Зарегистрированный
Re: Создание клона SLO-100
« Ответ #693 : Февраля 04, 2012, 14:03:45 »
4el,На фотках ранинга платы со слоклона. Сам с3 (Роб) продает ДРУГИЕ платы. Палаты под аксиальный вариант электролитов такие же, как и платы в ранних сло и мои. Плата питальника со слоклона вообще хз что :)

Теперь смотрим на шасси с фото ранинга и с моей фото. Смотрим на отверстие под лампу ФИ и проводим от нее перпендикуляр на заднюю стенку шасси... и смотрим, как эта линия проходит относительно окталок... отверстия в шасси расположены ПО-РАЗНОМУ.

Оффлайн tiretrak

  • Эксперт
  • *****
  • Сообщений: 1368
Re: Создание клона SLO-100
« Ответ #694 : Февраля 04, 2012, 14:10:35 »
Wowa,
без обид))
я же тебе говорил про шасси? :D и что оно не как у оригинала ? вот тебе и влияние)

Оффлайн Wowa Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 9206
  • Зарегистрированный
Re: Создание клона SLO-100
« Ответ #695 : Февраля 04, 2012, 14:11:48 »
Цитата: tiretrak от Февраля 04, 2012, 14:10:35
Wowa,
без обид))
я же тебе говорил про шасси? :D и что оно не как у оригинала ? вот тебе и влияние)
А чего на гомосеков обижаться?  ???  Без обид  ;D

... и добавил:

Ладно. Будем использовать это шасси. Скорее всего дроссель переедит наверх )
« Последнее редактирование: Февраля 04, 2012, 14:14:29 от Wowa »

Оффлайн tiretrak

  • Эксперт
  • *****
  • Сообщений: 1368
Re: Создание клона SLO-100
« Ответ #696 : Февраля 04, 2012, 14:15:07 »
Цитата: Wowa от Февраля 04, 2012, 14:11:48
А чего на гомосеков обижаться?  ???  Без обид  ;D
я не гомосек. то что у вас с юмором плохо это ваши проблемы).

Оффлайн 4el

  • Эксперт
  • *****
  • Сообщений: 2731
  • БАНя полезна для здоровья (с) ЗОЖ
Re: Создание клона SLO-100
« Ответ #697 : Февраля 04, 2012, 14:49:20 »
Цитата: Wowa от Февраля 04, 2012, 14:03:45
4el,На фотках ранинга платы со слоклона. Сам с3 (Роб) продает ДРУГИЕ платы. Палаты под аксиальный вариант электролитов такие же, как и платы в ранних сло и мои. Плата питальника со слоклона вообще хз что :)

Теперь смотрим на шасси с фото ранинга и с моей фото. Смотрим на отверстие под лампу ФИ и проводим от нее перпендикуляр на заднюю стенку шасси... и смотрим, как эта линия проходит относительно окталок... отверстия в шасси расположены ПО-РАЗНОМУ.

Теперь вижу. Не сообразил пока ты не сказал. Действительно смещение приличное относительно отверстий под октальные панельки.
Я думал слоклоновские платы с онетиковскими одинаковые только разница в качестве изготовления. Онетик не видел.

... и добавил:

Цитата: Wowa от Февраля 04, 2012, 14:11:48
Ладно. Будем использовать это шасси. Скорее всего дроссель переедит наверх )

Может все же еще отверстие под новал просверлить? А то дорожки нарисованные от руки копировали, а тут на те и дроссель переедит наверх. ???
« Последнее редактирование: Февраля 04, 2012, 14:53:58 от 4el »

Оффлайн Wowa Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 9206
  • Зарегистрированный
Re: Создание клона SLO-100
« Ответ #698 : Февраля 04, 2012, 14:56:24 »
4el, На счет переезда дросселя... меня утешает мысль, что в рэковом варианте СЛО100 платы впритык, а дроссель наверху. Я думал на счет отверстия, но пока это не самый лучший вариант ИМХО... чуть позже прикручу несолько потенциометров и своткаю платы (С3 рядом с моими).

... и добавил:

И еще момент существенный... как мне кажется, сам оригинальный дроссель по габаритам "уже" чем мой (все мои).
« Последнее редактирование: Февраля 04, 2012, 14:58:23 от Wowa »

Оффлайн 4el

  • Эксперт
  • *****
  • Сообщений: 2731
  • БАНя полезна для здоровья (с) ЗОЖ
Re: Создание клона SLO-100
« Ответ #699 : Февраля 04, 2012, 15:00:55 »
Цитата: Wowa от Февраля 04, 2012, 14:56:24
И еще момент существенный... как мне кажется, сам оригинальный дроссель по габаритам "уже" чем мой (все мои).
Тоже обратил внимание. Оригинал без ендбелс, может и по железу чуть меньше.

Оффлайн Тимон

  • Ветеран форума
  • ******
  • Сообщений: 3543
  • Мохнатый
Re: Создание клона SLO-100
« Ответ #700 : Февраля 04, 2012, 15:01:09 »
Там крайняя левая на месте. Шаг между панелями больше, вот оно и разъехалось.

Оффлайн 4el

  • Эксперт
  • *****
  • Сообщений: 2731
  • БАНя полезна для здоровья (с) ЗОЖ
Re: Создание клона SLO-100
« Ответ #701 : Февраля 04, 2012, 15:03:34 »
Цитата: Тимон от Февраля 04, 2012, 15:01:09
Там крайняя левая на месте. Шаг между панелями больше, вот оно и разъехалось.

Так я сначала по ней и ориентировался. Потому и писал что мол все  там нормально.

Оффлайн Wowa Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 9206
  • Зарегистрированный
Re: Создание клона SLO-100
« Ответ #702 : Февраля 04, 2012, 15:04:56 »
Цитата: 4el от Февраля 04, 2012, 15:00:55
Тоже обратил внимание. Оригинал без ендбелс, может и по железу чуть меньше.
В принципе, железяки можно и снять на пробу )))

Цитата: Тимон от Февраля 04, 2012, 15:01:09
Там крайняя левая на месте. Шаг между панелями больше, вот оно и разъехалось.
Шаг между новальными, судя по ручкам, тоже нормальный... перекошен октал относительно новала и шасси, скорее всего, покороче...

Оффлайн 4el

  • Эксперт
  • *****
  • Сообщений: 2731
  • БАНя полезна для здоровья (с) ЗОЖ
Re: Создание клона SLO-100
« Ответ #703 : Февраля 04, 2012, 15:40:03 »
Цитата: Wowa от Февраля 04, 2012, 15:04:56
В принципе, железяки можно и снять на пробу )))
Сантиметра 2-2.5 выиграешь. Дело сильно не поправит.

Я вот сейчас смотрю фото оригинала и твое. И прикидываю расстояние между платами. На оригинале оно меньше аксиального электролита в питании. У тебя такое же расстояние вроде как. Может реально дроссель габаритом сильно больше, чем оригинальный?

... и добавил:

И сравниваю ширину дросселя оригинала с отверстием под октал и ширину твоего дросселя с отверстием под октал. Приличный разбег получается судя по фото.

Чем дольше смотрю, тем больше мне кажется, что со снятыми крышками встанет нормально дроссель.
« Последнее редактирование: Февраля 04, 2012, 15:57:33 от 4el »

Оффлайн Тимон

  • Ветеран форума
  • ******
  • Сообщений: 3543
  • Мохнатый
Re: Создание клона SLO-100
« Ответ #704 : Февраля 04, 2012, 16:52:18 »
Да он и с крышками нормально встает.
