Re: Создание клона SLO-100
« Ответ #930 : Февраля 22, 2012, 17:43:53 »
на созо пробовал, все четко видно где внешняя обкладка. Это не миф.  :pozor:
« Последнее редактирование: Февраля 22, 2012, 17:45:45 от el-doctor »

Оффлайн tiretrak

  • Эксперт
  • *****
  • Сообщений: 1368
Re: Создание клона SLO-100
« Ответ #931 : Февраля 22, 2012, 18:09:40 »
Цитата: Wowa от Февраля 21, 2012, 14:44:45
Сегодня получил две посылки. Одну с PVC (412, 612), вторую с Mouser с всякими разными детальками (в т.ч. резисторами CCF60).
если не трудно покажи фотку этих резисторов

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • не шарю ваще
Re: Создание клона SLO-100
« Ответ #932 : Февраля 22, 2012, 18:23:18 »
внешнюю обкладку надо подключать так, чтобы сопротивление между ней и землей было как можно меньше, если в катоде и питании, ну и вообще где земля напрямую понятно как подключать, то в проходе надо внешнюю обкладку к аноду? я правильно понимаю?

... и добавил:

http://www.aikenamps.com/OutsideFoil.htm
« Последнее редактирование: Февраля 22, 2012, 18:28:25 от akl »

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Создание клона SLO-100
« Ответ #933 : Февраля 22, 2012, 18:30:44 »
Цитата: akl от Февраля 22, 2012, 18:23:18
в проходе надо внешнюю обкладку к аноду? я правильно понимаю?

К источнику сигнала.

Оффлайн Тимон

  • Ветеран форума
  • ******
  • Сообщений: 3543
  • Мохнатый
Re: Создание клона SLO-100
« Ответ #934 : Февраля 22, 2012, 18:38:34 »
Созо завернуты трубочкой. Мэллори могут быть свернуты так, что оба вывода оказываются снаружи аля ОД и совершенно пофиг какой стороной подключать.


... и добавил:

Цитата: runing от Февраля 22, 2012, 18:30:44
К источнику сигнала.
К наименьшему сопротивлению в общем случае :)
« Последнее редактирование: Февраля 22, 2012, 18:45:04 от Тимон »

Оффлайн Crypt

  • Ветеран форума
  • ******
  • Сообщений: 3383
  • Technician
    • MEGATHERION
Re: Создание клона SLO-100
« Ответ #935 : Февраля 22, 2012, 19:15:06 »
Цитата: hell от Февраля 22, 2012, 17:12:21
мучал разные mallory и фирменный тектроникс... на максимуме амплитуды... никакой разнциы ощутимой между разным подключением щупов и пассами рукой не заметил, вплоть до повешения обоих на один проводник. Похоже, из разряда "направленности проводов на слух".

А может маллори не "той" структуры ;-) Или в измученном алкоголе организме нет шумофф....

Про направленность проводов здесь не будем. Смотришь не фон 50 Гц, а изменение напряжения на конденсаторе, вызываемое изменениями во внешнем электрическом поле от движения пальцев. Наверно это нужно один раз показать чтобы вопросов не вызывало.

Оффлайн hell

  • Ветеран форума
  • ******
  • Сообщений: 4676
    • hellamp rocks
Re: Создание клона SLO-100
« Ответ #936 : Февраля 22, 2012, 20:10:40 »
Цитата: Crypt от Февраля 22, 2012, 19:15:06
Про направленность проводов здесь не будем. Смотришь не фон 50 Гц, а изменение напряжения на конденсаторе, вызываемое изменениями во внешнем электрическом поле от движения пальцев. Наверно это нужно один раз показать чтобы вопросов не вызывало.

какой фон 50 герц на неподключенном кондере?)
Ну скажите параметры размерности(амплитуды и частоты, на которые надо настроить осцилл), я настрою и проверю

Оффлайн Crypt

  • Ветеран форума
  • ******
  • Сообщений: 3383
  • Technician
    • MEGATHERION
Re: Создание клона SLO-100
« Ответ #937 : Февраля 22, 2012, 20:46:43 »
Цитата: hell от Февраля 22, 2012, 20:10:40
какой фон 50 герц на неподключенном кондере?)
Ну скажите параметры размерности(амплитуды и частоты, на которые надо настроить осцилл), я настрою и проверю

Из эфира. Но нас интересует не это.
Я не запоминаю на каких положениях ручки осциллоскопа ставил. При необходимости в несколько секунд можно найти.

Кстати, если по некоторым конденсаторам пальцами сильно шлепать и сдавлить их, то можно обнаружить чувствительность к механическим воздействиям.

Оффлайн hell

  • Ветеран форума
  • ******
  • Сообщений: 4676
    • hellamp rocks
Re: Создание клона SLO-100
« Ответ #938 : Февраля 22, 2012, 21:33:18 »
Ну у меня шум был везде примерно одинаков. Как найду себе помещение - посмотрю на своем аналоге, конечно ж-)

Оффлайн Wowa Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 9206
  • Зарегистрированный
Re: Создание клона SLO-100
« Ответ #939 : Февраля 23, 2012, 09:44:51 »
Цитата: tiretrak от Февраля 22, 2012, 18:09:40
если не трудно покажи фотку этих резисторов

... и добавил:

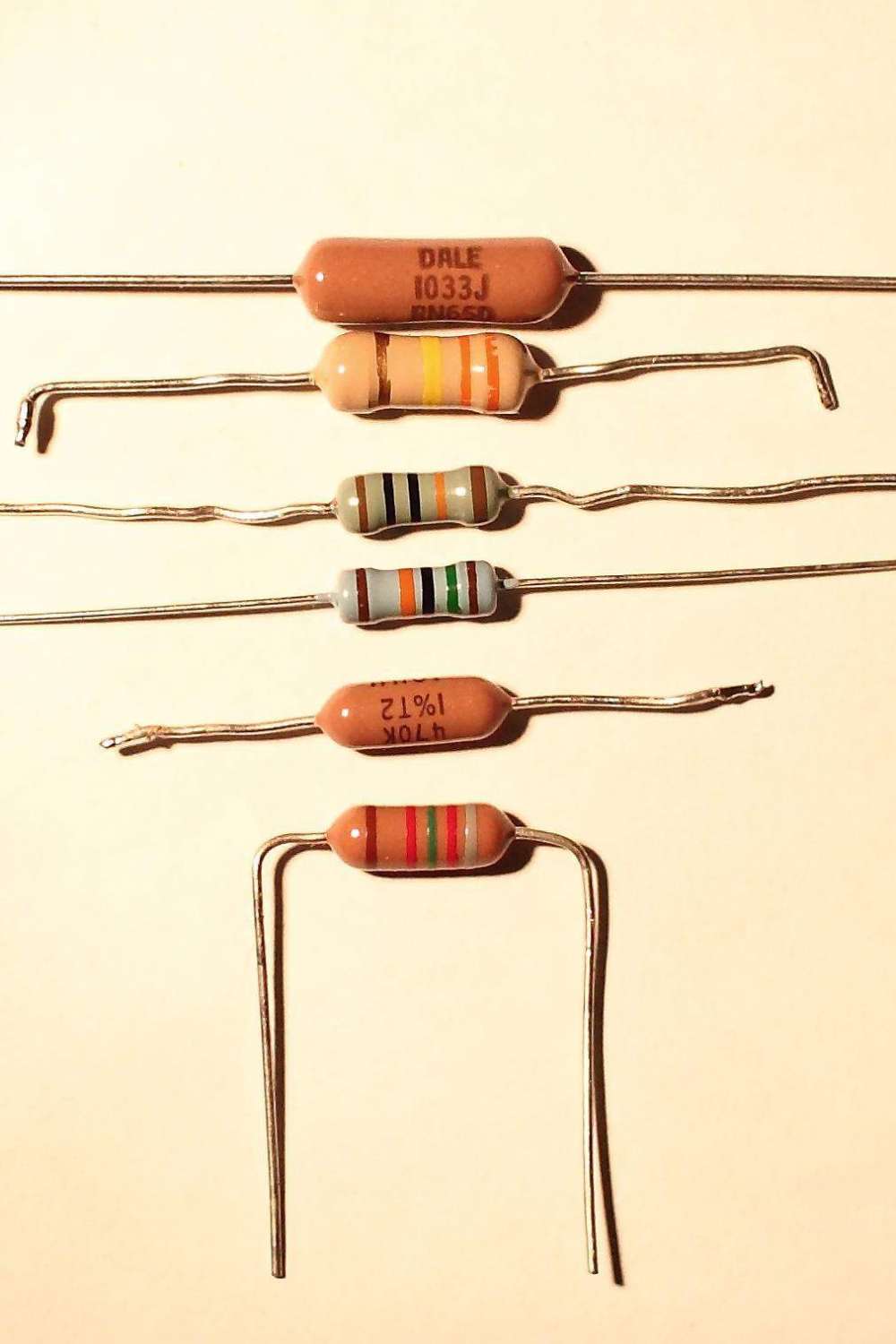

Сверху вниз:
RN65D
1W CF TubeDepot
0,5W MF Takman
0,5W MF TubeDepot
CMF60
71-CCF60
« Последнее редактирование: Февраля 23, 2012, 09:49:07 от Wowa »

Оффлайн Gunpowder

  • Эксперт
  • *****
  • Сообщений: 1096
Re: Создание клона SLO-100
« Ответ #940 : Февраля 23, 2012, 12:26:55 »
** TubeDepot по идее пр-во Xicon

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Создание клона SLO-100
« Ответ #941 : Февраля 23, 2012, 13:07:54 »
Цитата: Gunpowder от Февраля 23, 2012, 12:26:55
** TubeDepot по идее пр-во Xicon

Совершенно верно.

Wowa, ты "баланс белого" на фотоаппарате не выставил  ;)

Оффлайн ExtremisT

  • Живу на форуме
  • *******
  • Сообщений: 23976
  • See you space cowboy
    • "Povezlo" band tribute page
Re: Создание клона SLO-100
« Ответ #942 : Февраля 23, 2012, 13:12:44 »
Цитата: runing от Февраля 23, 2012, 13:07:54
Совершенно верно.

Wowa, ты "баланс белого" на фотоаппарате не выставил  ;)
это "фишка"

Оффлайн Wowa Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 9206
  • Зарегистрированный
Re: Создание клона SLO-100
« Ответ #943 : Февраля 23, 2012, 15:44:51 »

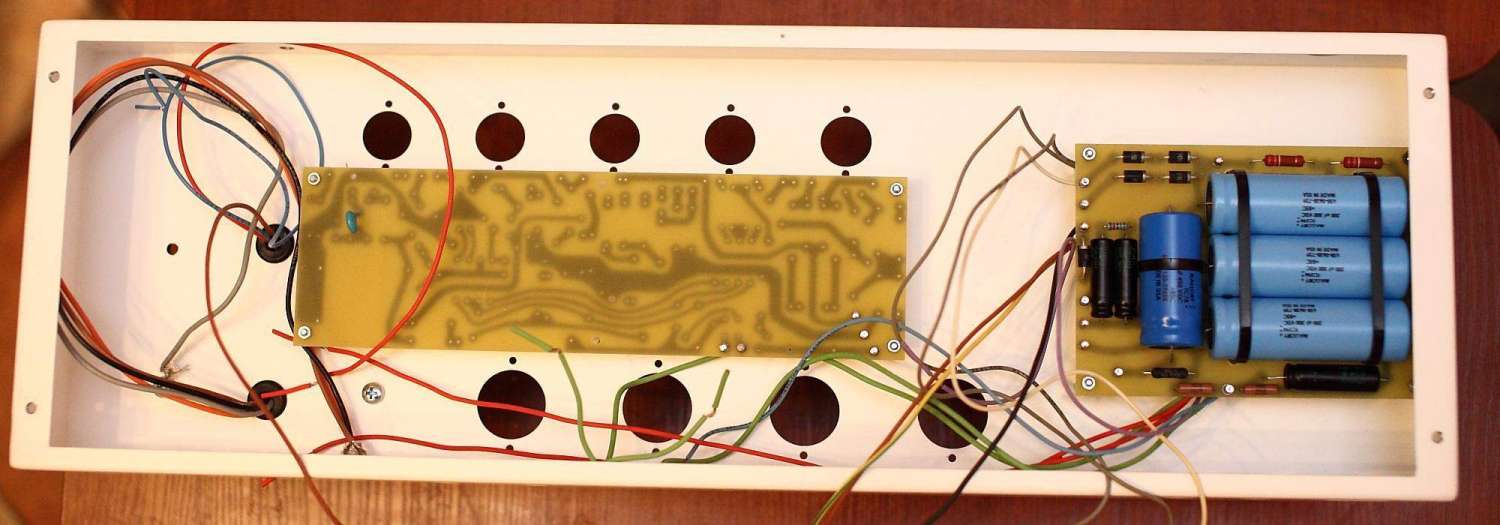

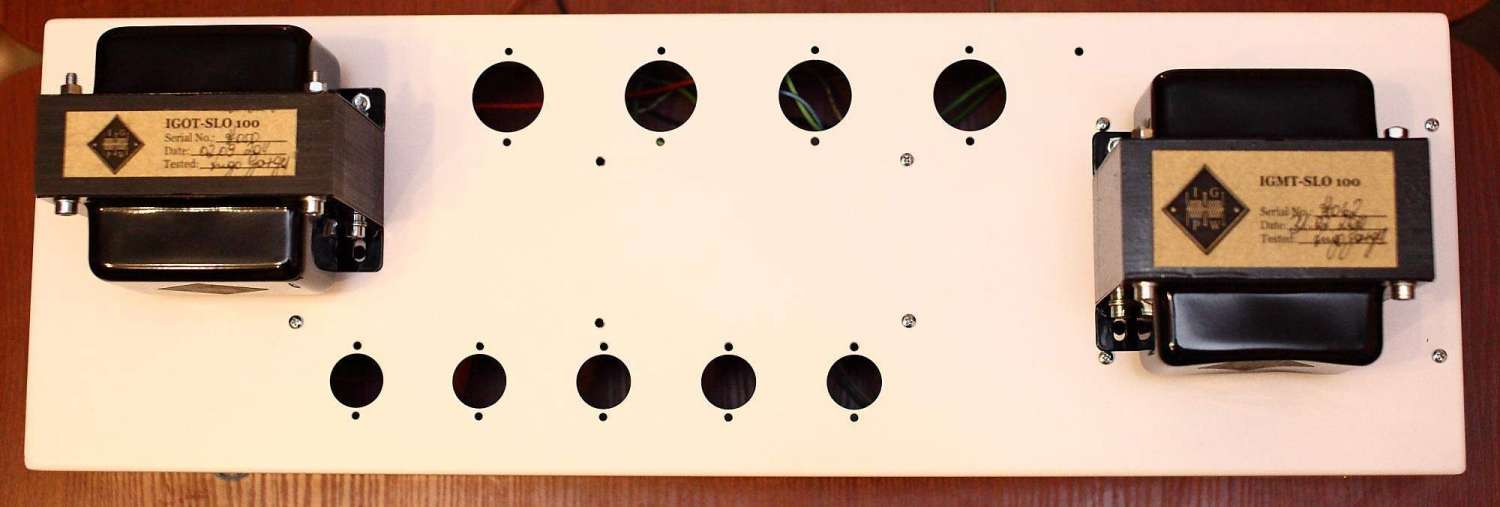

Сегодня просверлил отверстия про трансы и платы. Теперь обратной дороги (другие трансы) нет :)

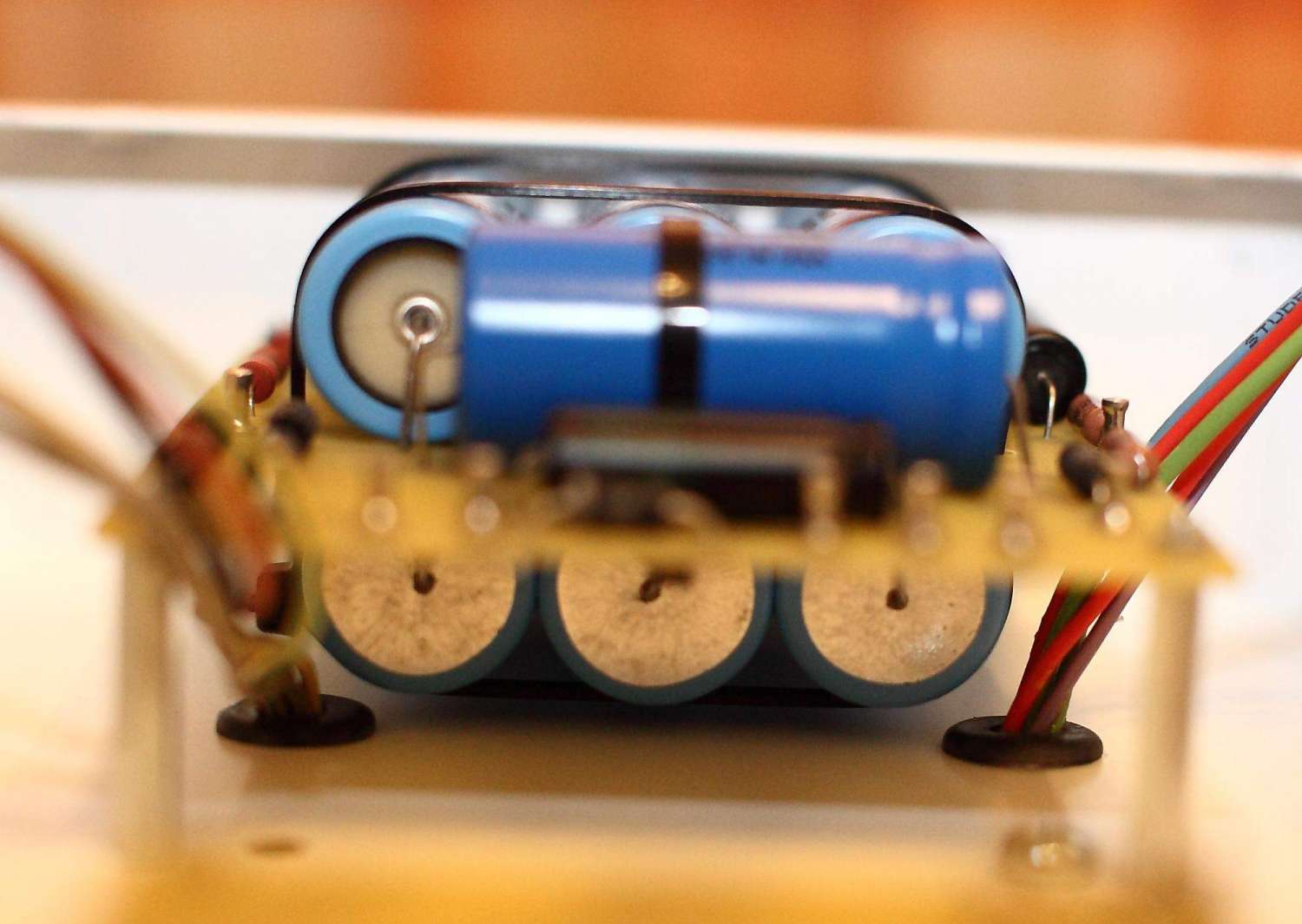

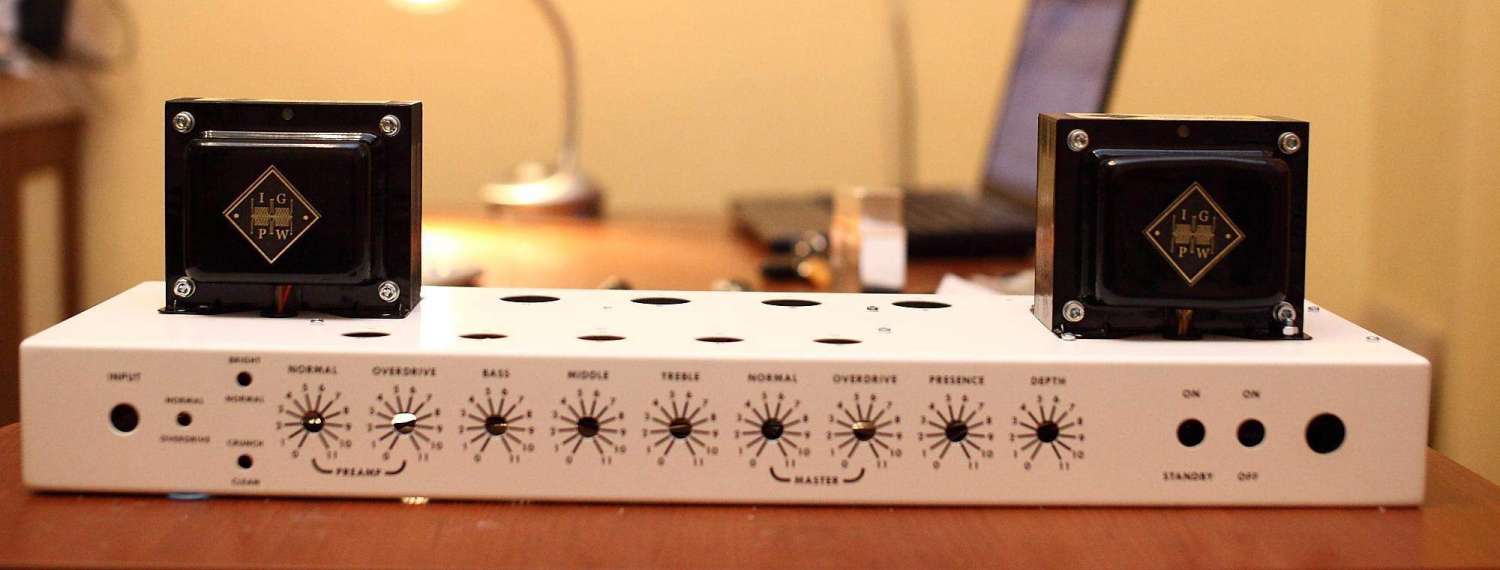

Несколько фото того, что получилось.
З.Ы. Горизонт завален ББ не трогал )))
З.З.Ы. Думаю, наклейки с фронтальной части трансов надо отодрать... Колхозно ИМХО.

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Создание клона SLO-100
« Ответ #944 : Февраля 23, 2012, 16:00:16 »
Цитата: Wowa от Февраля 23, 2012, 15:44:51
З.Ы. Горизонт завален ББ не трогал )))
Баланс белого у тебя скорее всего устанавливается автоматически, просто нужно выбрать тип освещения, "дневной свет" или "лампа накаливания", а то так желтизной отдаёт  :)

Цитировать
Думаю, наклейки с фронтальной части трансов надо отодрать... Колхозно ИМХО
Это те наклейки, которые ромбиками? Как по мне, то ничего колхозного, всё круто   ???
