А, увидел, да...

Стоп.
Все равно непонятно... Какая разница-то?
Сердечник и есть сердечник, его задача - концентрировать магнитный поток, а если будет он будет хреновый, то поток будет меньше, значит, напряжение меньше, значит, кривая воспроизведения динамика пройдет по-другому и звук будет другой... Гм. Все верно? Тогда вроде разобрался...

... и добавил:

И все-таки, что насчет ламп?...

... и добавил:

Возник еще один вопрос. После мастер волюм сигнал идет на левую часть лампы 3 только через кондер, а на правую еще и через резистор на 2М, да еще и с землей связан через кондер 100н. То есть на правом канале лампы будут явно срезаться все высокие частоты. Это такое хитрое технологическое решение? И, главное, зачем???

Итак, для силового транса:

Во-первых, напряжения:
U1 = 220V
U21 = 468V / sqrt(2) = 330V (ну то есть 660 со средней точкой)
U22 = 6.4V
Мощность усилка 50Ватт, но с учетом КПД и еще запасом возьму 100Ватт для рассчетов.
Далее, сечение сердечника:
S = 1.2 * sqrt(P) = 12 см^2
Пусть a = 3 см, b = 4 см.
Из здравого смысла прикинем и получим, что k = 40 в формуле n = k / S. Итак,
n = 40 / 12 = 3.(3) В^(-1)
Теперь считаем число витков:
N1 = U1 * n = 220 * 3.(3) = 734
N21 = U21 * n = 660 * 3.(3) = 2200 (и посередине средняя точка)
N22 = U22 * n = 6.4 * 3.(3) = 22 (и посередине средняя точка)
Теперь толщина проводов:
D1 = 0.7 * sqrt(I1) = 0.7 * sqrt(0.5 A) = 0.5 мм
D21 = 0.7 * sqrt(I21) = 0.7 * sqrt(0.15 A) = 0.27 мм
D22 = 0.7 * sqrt(I22) = 0.7 * sqrt(8 А) = 2 мм (это с запасом, видимо...)

Все так?

... и добавил:

И сразу, до кучи, что делать с дросселем и выходником?
Я не нашел данных по ним =(

Только вот наткнулся на сообщение Ден2. Он говорит, что вместо дросселя вообще просто резистор... Реально так можно, звуку плохо не будет?

1) Помотался по магазинам, убил на это весь день. Итак, что было куплено:

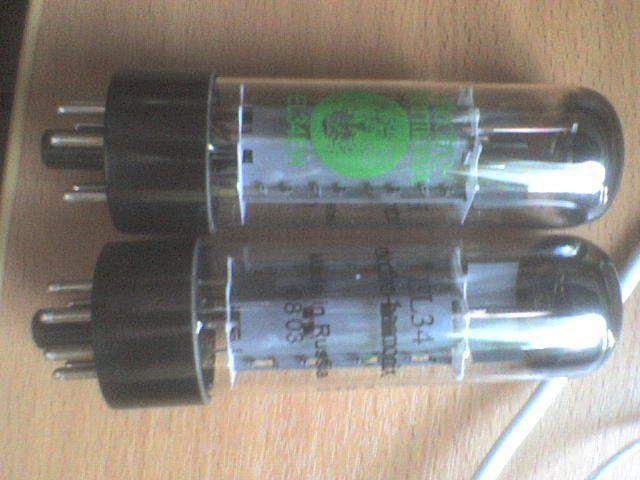

-пара подобранных ламп EL34EH за 1440 в магазине Yamaha на Маяковской. Обошлись они в 1440 рублей. Как потом выяснилось, можно купить неподобранную пару в Митино за 400. Неужели подборка стоит 1040?! Легче самому купить кучу а потом подбирать...

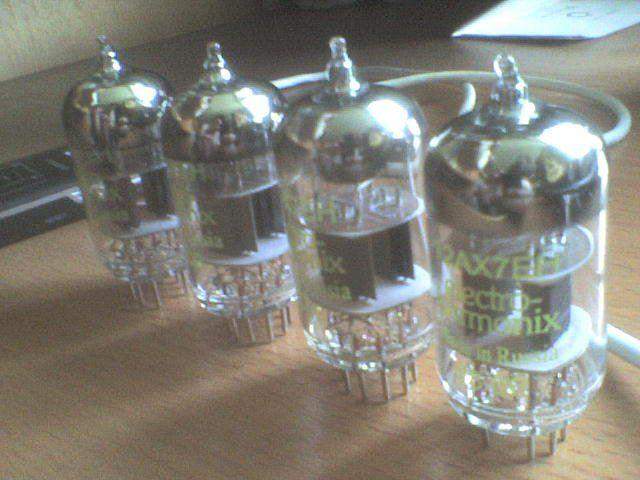

-четыре 12AX7. Нужно три, одну про запас... Итого 800 рублей.

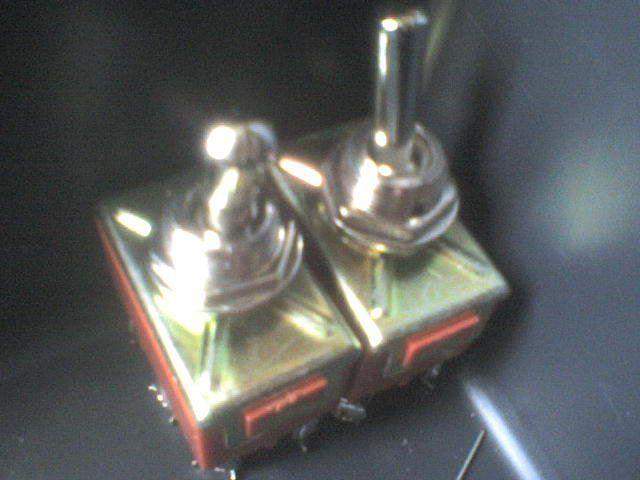

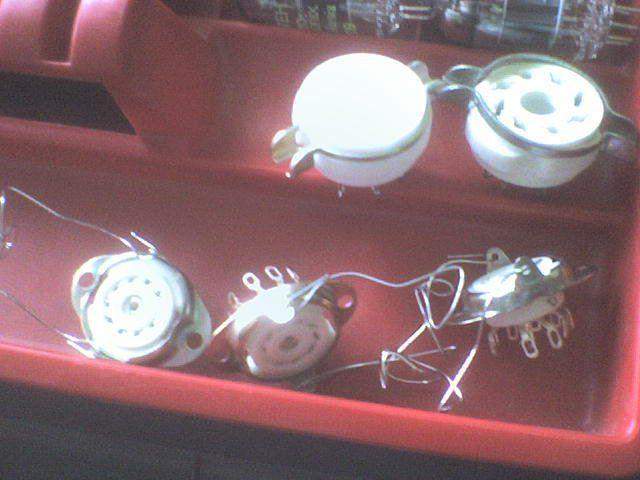

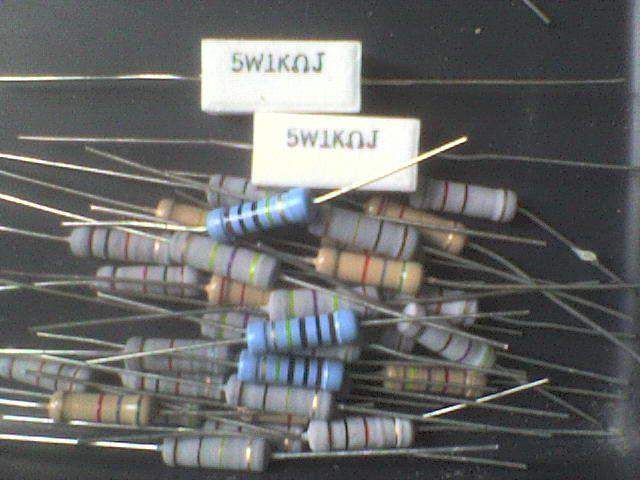

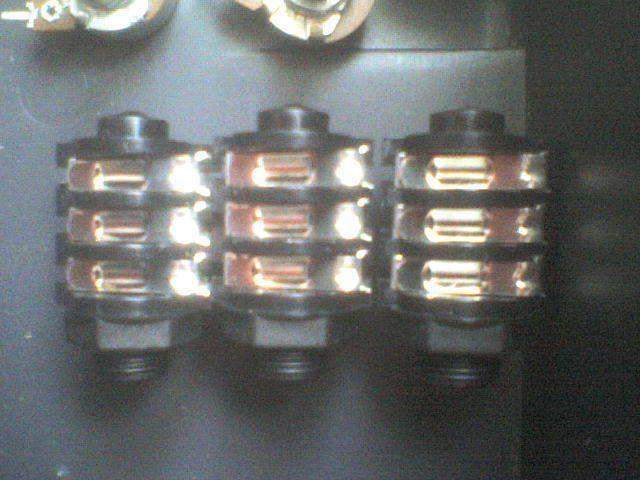

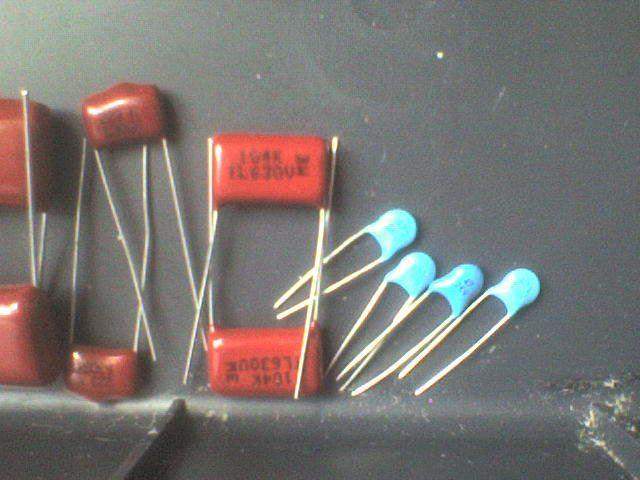

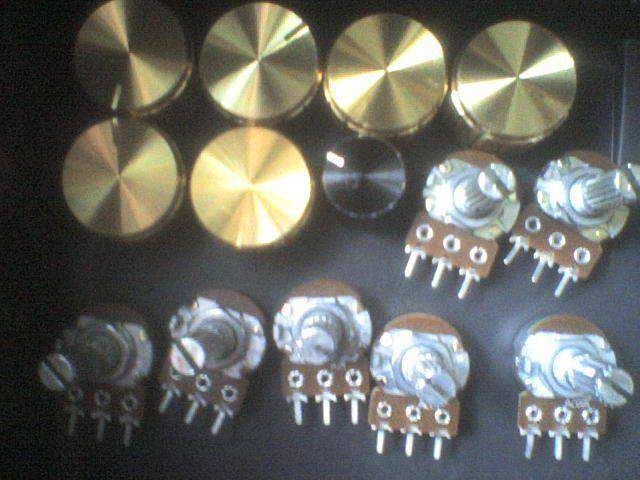

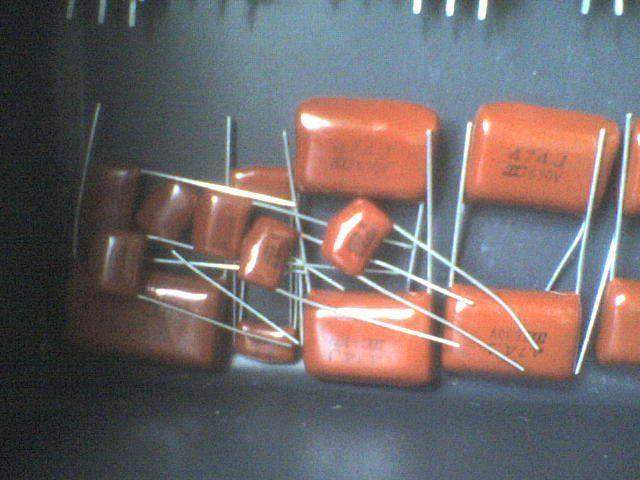

-тумблеры, панельки для ламп, резисторы, конденсаторы, переменники, ручки к ним, гнезда, диоды... Итого около 1200 рублей.

Присмотрел себе сердечник, там же куплю провода и буду мотать транс, но это впереди.
Из электроники кроме трансов остались только предохранители. Поеду за сердечником - прикуплю и их...

2) Во вложении фотки купленных вещей. Как качество деталей? Есть ли явные недоработки?..

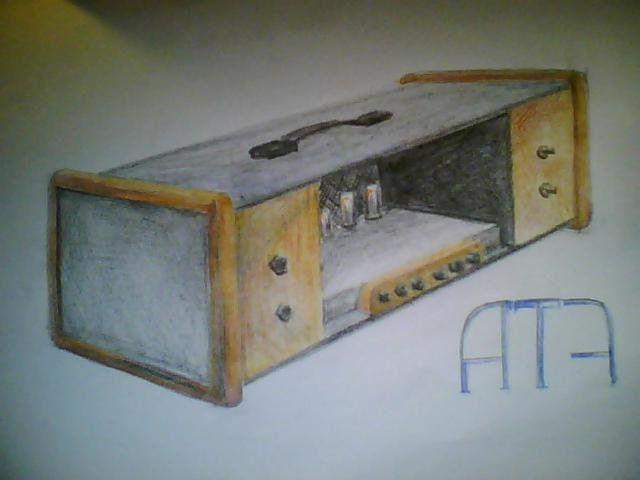

3) Был разработан дизайн усилителя. Основные цвета - черная джинса и лакированное дерево. Спереди панель из оргстекла с гравированным логотипом. Вот как-то так... Рисунок во вложении.

4) Верны ли расчеты для трансформатора?

Да, я о них уже прочел =))
Завтра еду опять в Митино, заодно куплю другие

По поводу трансов...
Нашел данные, якобы из аудиоинструмента подойдут вот эти:
Выходник - TW15PP
Силовик - TAN250 (350-0-350В 300mA, 6.3В 7А).
Это правда?

И что с дросселем?...

Покопавшись в архивах GTlab.ru, наткнулся там на данные по трансам, а точнее - на то, где их можно достать.

Вот тема:
http://forum.gtlab.net/cgi-bin/yabb2/YaBB.pl?num=1234712149/13#13
И оттуда:
Закажи у Сергея Глазунова (Аудиоинструмент).
Выходник - TW15PP
Силовик - TAN250   (350-0-350В 300mA, 6.3В 7А со средней точкой)

Вот так. Так и сделаю, вроде все ОК. 250Ватт сердечника точно хватит

Finisterra, По ценнику на лампы - в Митино отбраковка со всеми последствиями. Это разница не на подбор, а на качество и гарантии нормальной работы.

можно
