Вот неплохие планки. Карболит, расстояние между соседними лепестками 8мм, 22мм - между рядами. Можно крепить прямо на шасси.

Да нет же =)
У него это просто оконечники для провода, а не заклепки. Он их загоняет плотно в дырки, а потом паяет:
"Теперь спаиваем пистон и контактную площадку, и вуаля."


Очень уж нравится эта идея со столбиками

И еще: панельку лучше делать из текстолита?

К столбикам не совсем удобно паять несколько деталей, которые нужно свести в одну точку. Текстолит  предпочтительней гетинакса.

Почему же? Если это трубка, то просто отлично! Суешь туда кончики, да паяешь. Все гут.
Только вот найти такие втулки надо...

Нет ничего проще:

http://www.turretboards.com/circuit_board_terminals.htm

... и добавил:

Кстати, там можно купить и готовую плату под 800-й:

http://www.turretboards.com/circuit_boards_marshall_style.htm

kOT13, Красиво...
Только я одного не понял. У него площадка из непроводящего материала, а он к ней припаивает (!) эти столбики.

Берется фольгированный текстолит, на нем ЛазерноУтюжнойТехнологией рисуются точки (контактные площадки), далее вытравливается "лишняя" фольга и к этим точкам уже и припаиваются столбики (втулки).

Кстати, о совмещении печатки и навесного монтажа - так когда-то выглядели восьмисотые:




Хотя, конечно, в домашних условия проще набить пистоны или заклепки, чем возится с ЛУТом.

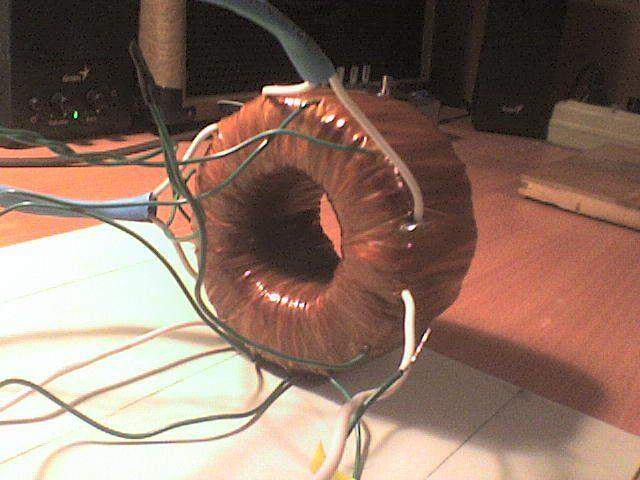

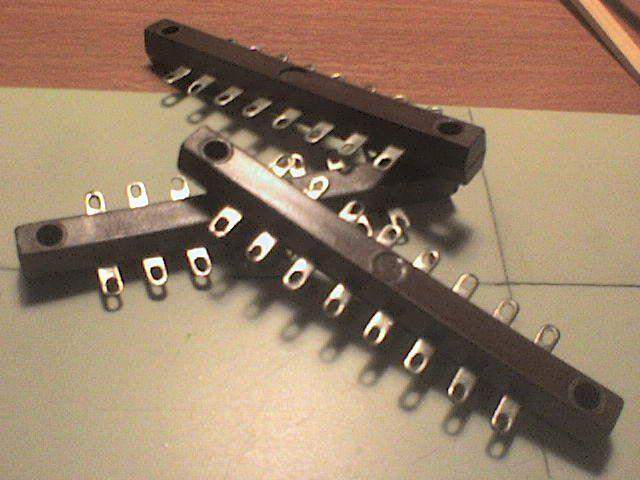

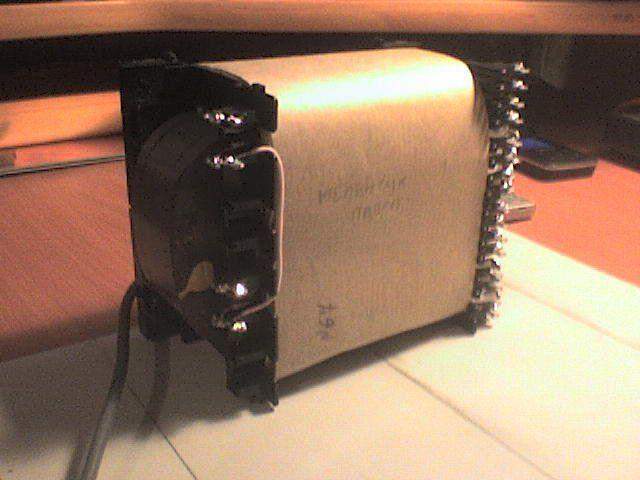

Ура! Наконец получил давно обещанные и оплаченные трансы у Аудиоинстумента. Вроде сделано все качественно, была только небольшая задержка, ну да фиг с ней. На Митинке обнаружил гребенки (взял сразу штук 20), буду переделывать плату на них. Оргстекло - в топку. Заготовка для шасси вроде готова, теперь надо ее сверлить, потом гнуть.

Скоро возьмусь за дело. Пока - фотки этого добра.

Finisterra, колись где планки нашел под навес Адреса, пароли, явки
