Оффлайн Oldvist

  • Опытный
  • ****
  • Сообщений: 979
Re: Строю JCM800
« Ответ #1905 : Июня 24, 2016, 06:56:00 »
dekra, Сергей, схемы электрические принципиальные читать умеешь или собираешь просто по картинке, без всяческих познаний?

Оффлайн dekra

  • Новичок
  • *
  • Сообщений: 71
  • GuitarPlayer.Ru fan!
Re: Строю JCM800
« Ответ #1906 : Июня 24, 2016, 07:07:21 »
Читать схемы не умею, только по картинке.

Оффлайн Oldvist

  • Опытный
  • ****
  • Сообщений: 979
Re: Строю JCM800
« Ответ #1907 : Июня 24, 2016, 07:26:42 »
dekra, мда... тогда все сложнеее... Попробую сегодня исправить твои художества. А ты пока сфоткай кнопку включения, а то можно и сеть закоротить по сериатоновской лейке, если вообще без познаний... Остальных попрошу не издеваться над человеком. Пусть попробует, раз уж все детали собрал.

Оффлайн dekra

  • Новичок
  • *
  • Сообщений: 71
  • GuitarPlayer.Ru fan!
Re: Строю JCM800
« Ответ #1908 : Июня 24, 2016, 07:43:06 »

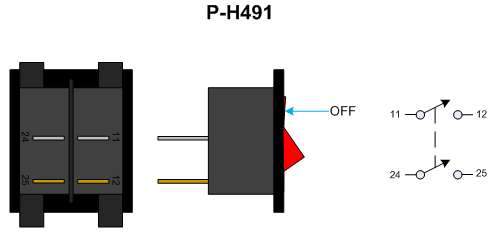

Кнопка вместе с лампочкой.

Оффлайн Виктор Андреев

  • Эксперт
  • *****
  • Сообщений: 1154
  • GuitarPlayer.Ru fan!
Re: Строю JCM800
« Ответ #1909 : Июня 24, 2016, 09:37:24 »
на стенбай такая же?

... и добавил:

а вообще покажи ка еще фотки трансов
не рисунки как тумблер, а по факту (что бы маркировка и цвета проводов видны хорошо были)
« Последнее редактирование: Июня 24, 2016, 09:41:45 от Виктор Андреев »

Оффлайн dekra

  • Новичок
  • *
  • Сообщений: 71
  • GuitarPlayer.Ru fan!
Re: Строю JCM800
« Ответ #1910 : Июня 24, 2016, 09:51:11 »
Точно такая же, только черная и без лампочки.

Оффлайн Oldvist

  • Опытный
  • ****
  • Сообщений: 979
Re: Строю JCM800
« Ответ #1911 : Июня 24, 2016, 09:57:06 »
dekra, с жопы фоткай а не с морды.

Оффлайн dekra

  • Новичок
  • *
  • Сообщений: 71
  • GuitarPlayer.Ru fan!
Re: Строю JCM800
« Ответ #1912 : Июня 24, 2016, 09:58:02 »
На схеме для трансформаторов и на самих трансформаторах количество и цвет проводов совпадают.

... и добавил:

Цитата: Oldvist от Июня 24, 2016, 09:57:06
dekra, с жопы фоткай а не с морды.

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10261
  • DIYng Fetus
    • http://cathar.ru
Re: Строю JCM800
« Ответ #1913 : Июня 24, 2016, 11:46:35 »
dekra, надо, чтобы было видно надписи сбоку.
вот тут видно, что обозначения есть

Оффлайн Oldvist

  • Опытный
  • ****
  • Сообщений: 979
Re: Строю JCM800
« Ответ #1914 : Июня 24, 2016, 11:52:50 »

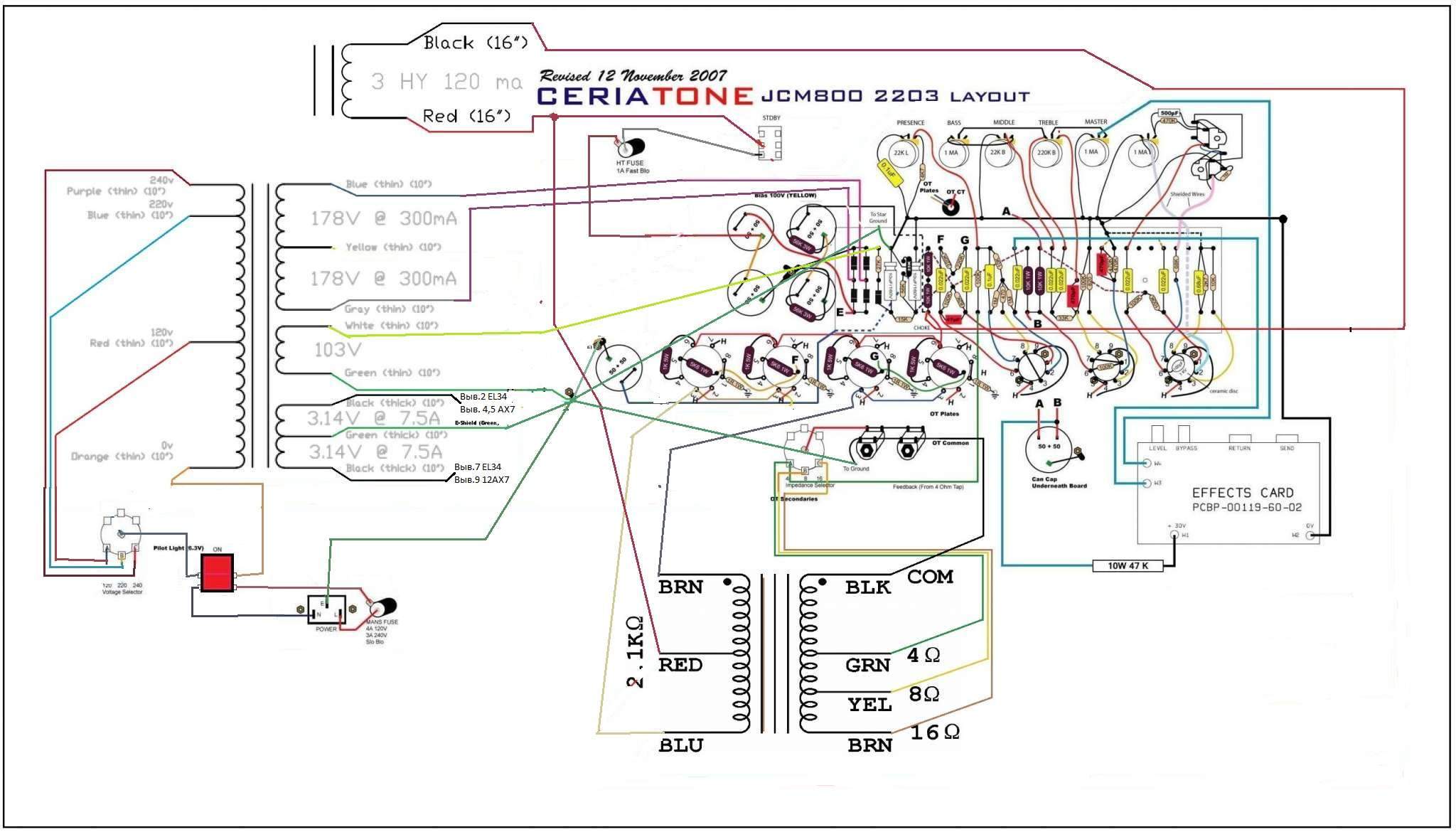

Так, мужики, проверьте мои каракули.

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Строю JCM800
« Ответ #1915 : Июня 24, 2016, 11:53:44 »
Цитата: Dying Fetus от Июня 24, 2016, 11:46:35
надо, чтобы было видно надписи сбоку.

Да что там рассматривать? К нижней паре идут провода от сетевой розетки, к верхней паре от транса :)

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • не шарю ваще
Re: Строю JCM800
« Ответ #1916 : Июня 24, 2016, 12:23:58 »
Цитата: dekra от Июня 24, 2016, 07:07:21
Читать схемы не умею, только по картинке.
все равно возьми схему и по ней тоже смотри че куда и как >:( там все просто же, но вероятность подключить что-то не туда если смотреть только в лейку гораздо выше, чем если сверяться со схемой.

... и добавил:

главное не торопиться

Оффлайн Alexhangman

  • Живу на форуме
  • *******
  • Сообщений: 13689
Re: Строю JCM800
« Ответ #1917 : Июня 24, 2016, 12:33:24 »
Цитата: vasilius от Сентября 30, 2015, 11:10:27
Alexhangman, искренне желаю, что б ожидания оправдались!
Ожидания оправдались на все 100%  :)

Оффлайн Oldvist

  • Опытный
  • ****
  • Сообщений: 979
Re: Строю JCM800
« Ответ #1918 : Июня 24, 2016, 12:34:15 »
Цитата: akl от Июня 24, 2016, 12:23:58

главное не торопиться
Согласен!

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10261
  • DIYng Fetus
    • http://cathar.ru
Re: Строю JCM800
« Ответ #1919 : Июня 24, 2016, 13:02:04 »
Цитата: runing от Июня 24, 2016, 11:53:44
Да что там рассматривать? К нижней паре идут провода от сетевой розетки, к верхней паре от транса :)

ну если переклюк по напряжению не подходит, то будет грустно
