Re: Строю JCM800
« Ответ #2385 : Апреля 29, 2017, 10:39:15 »

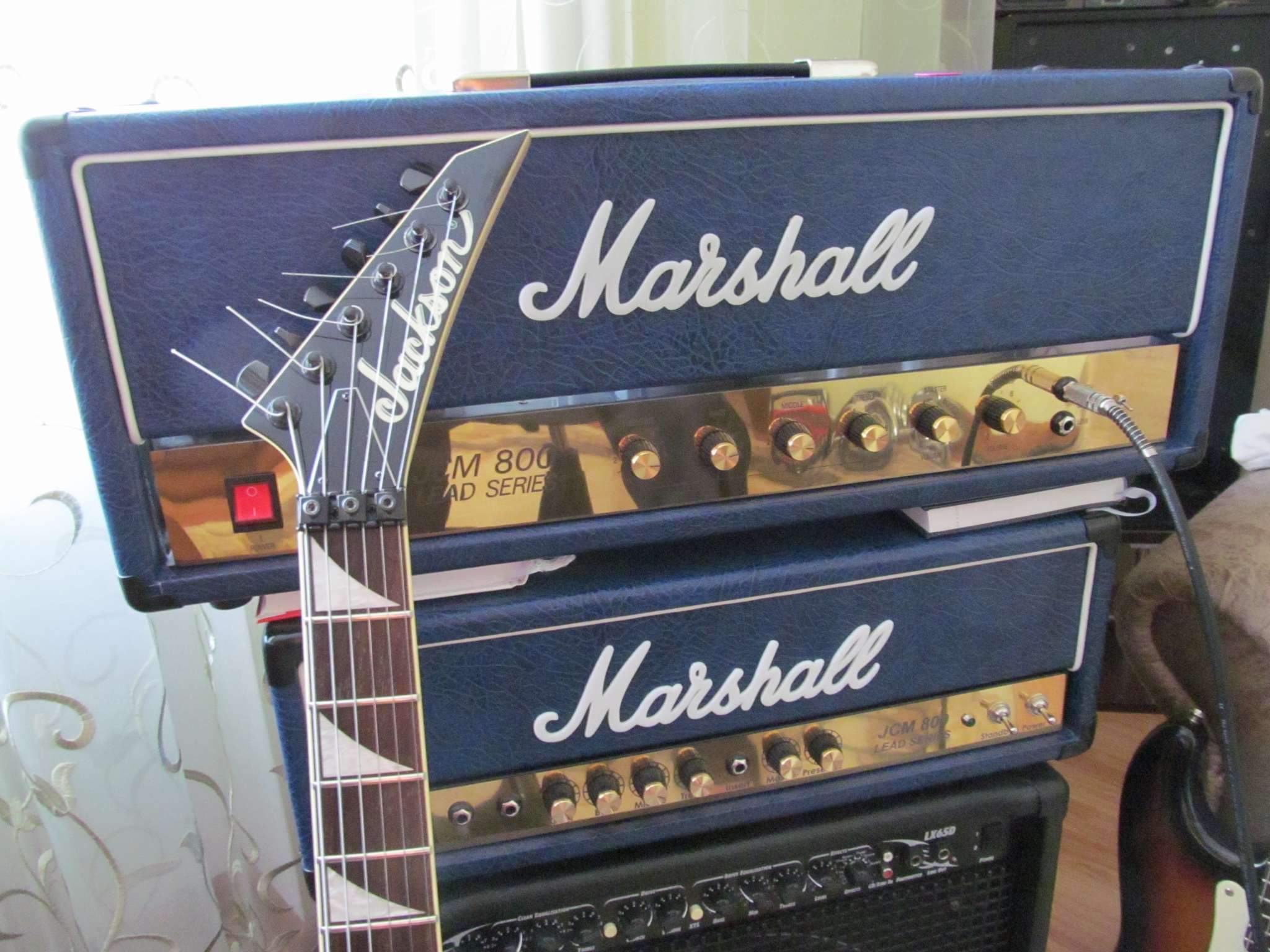

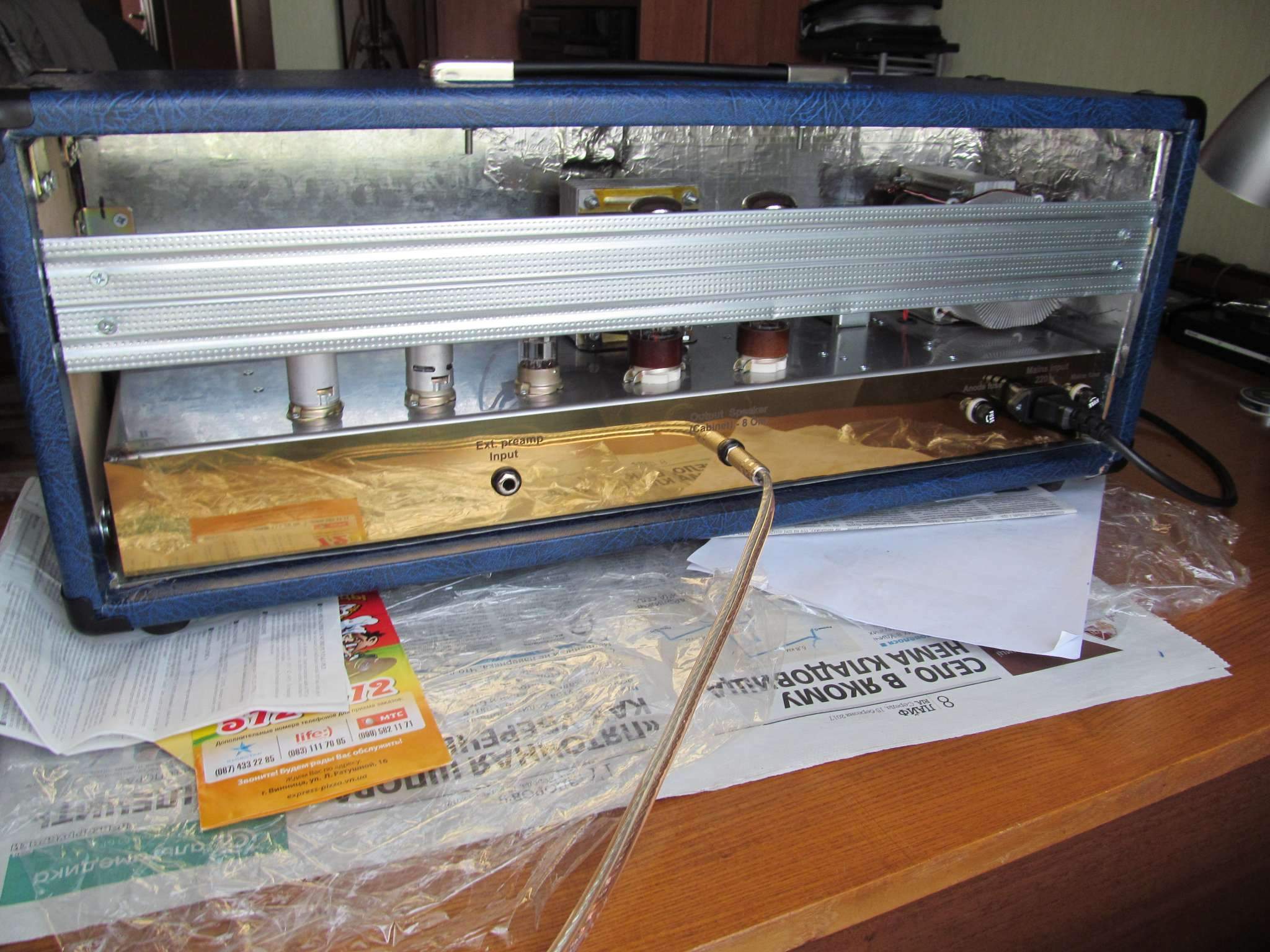

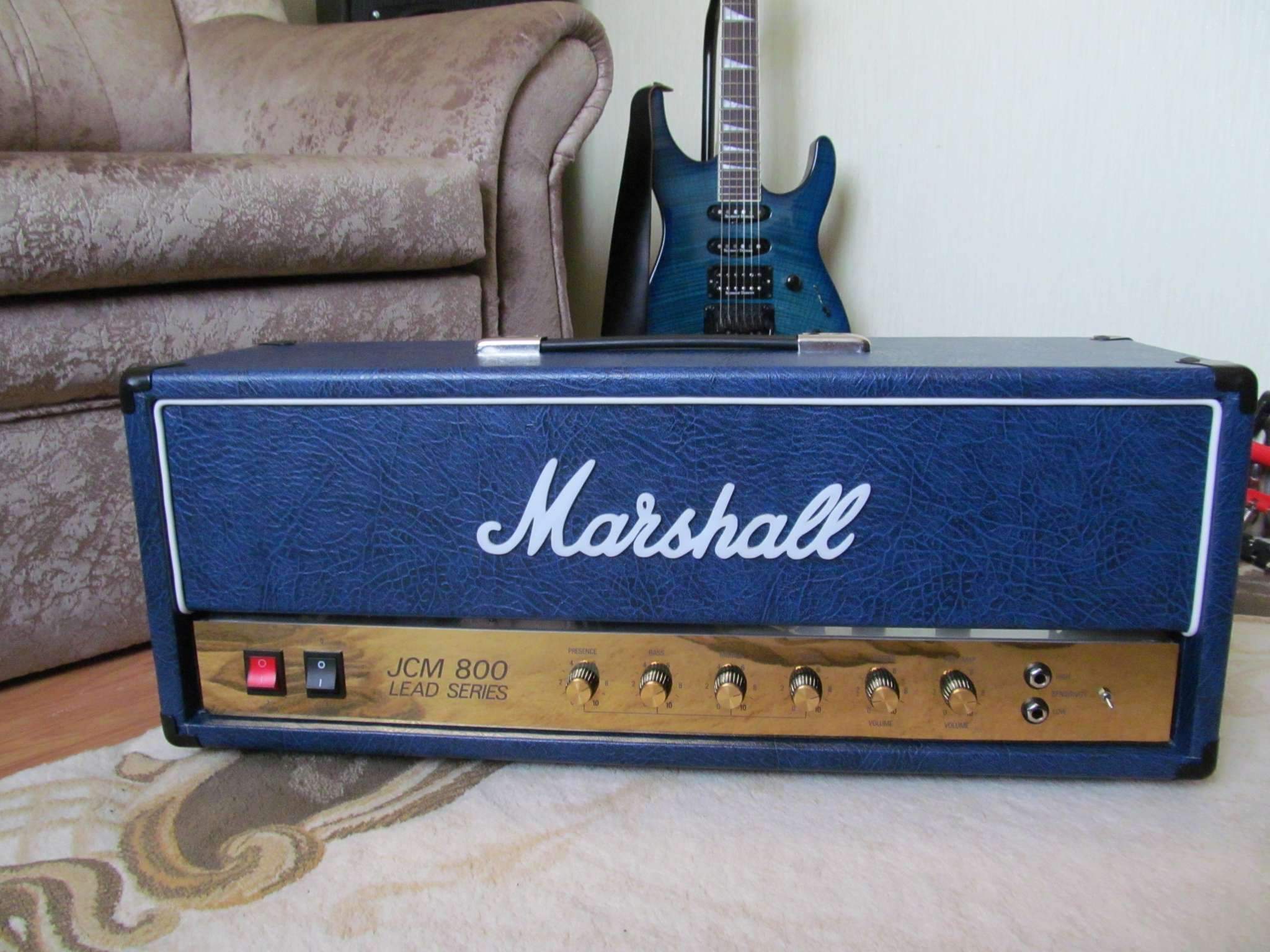

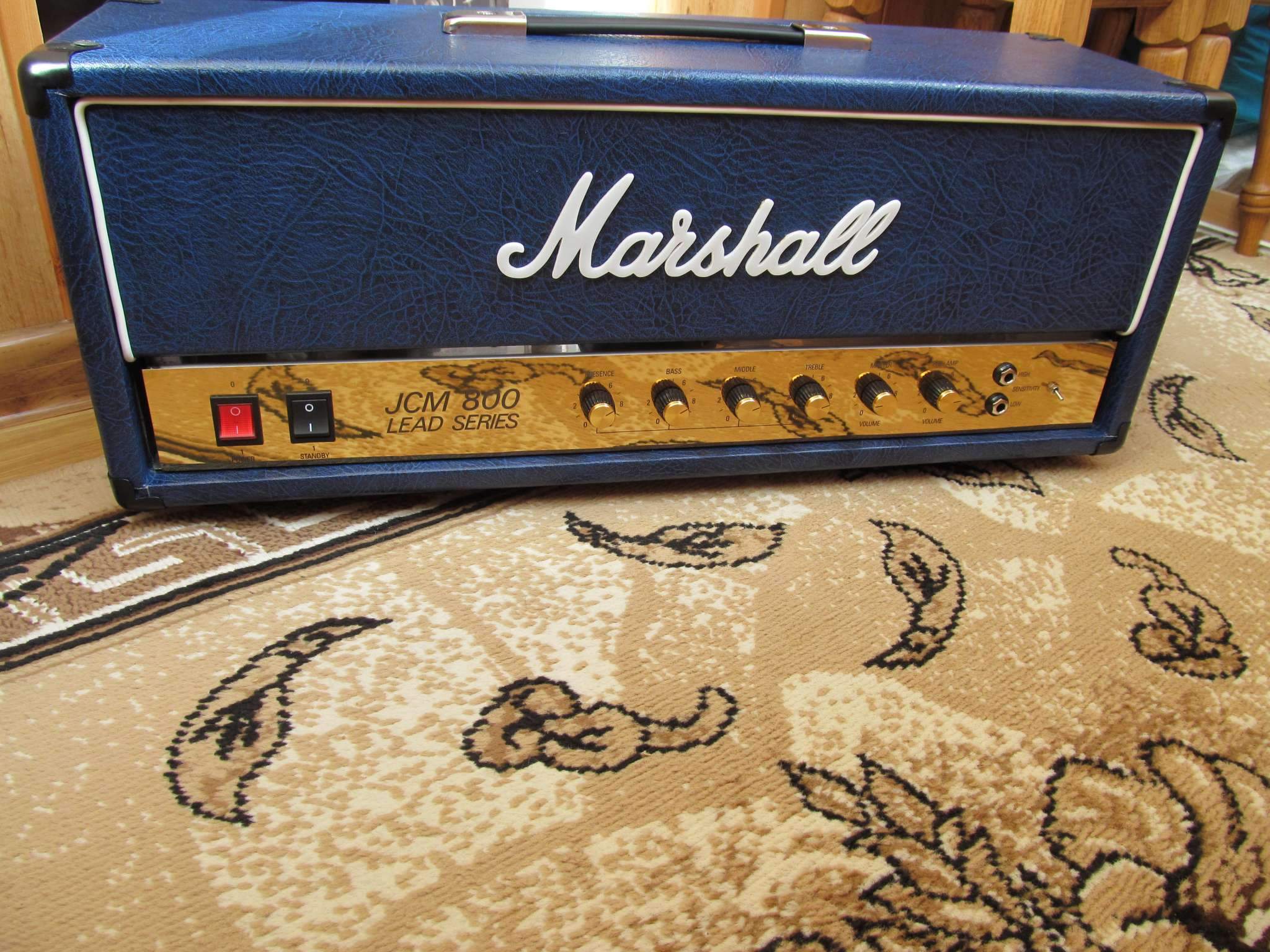

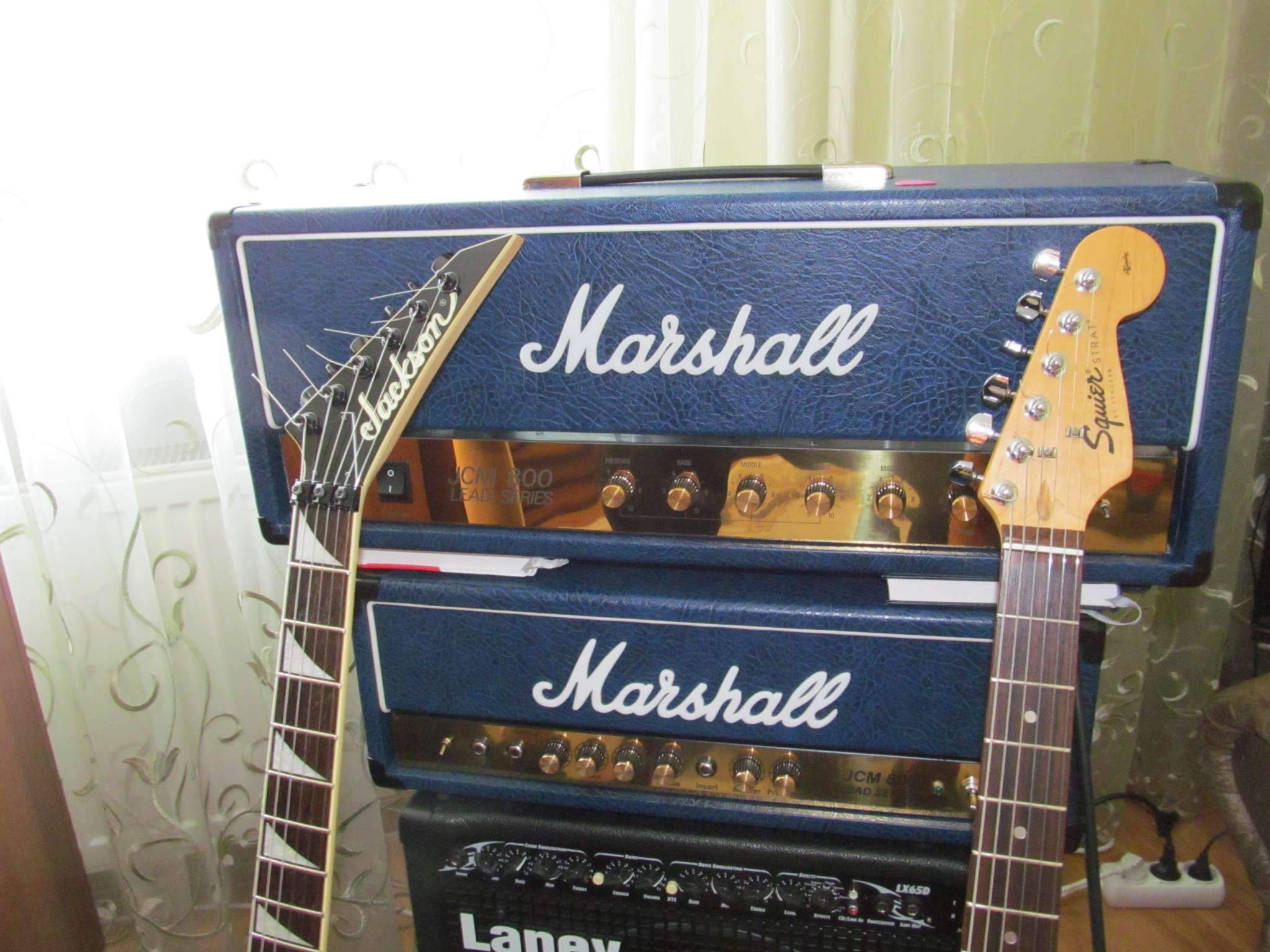

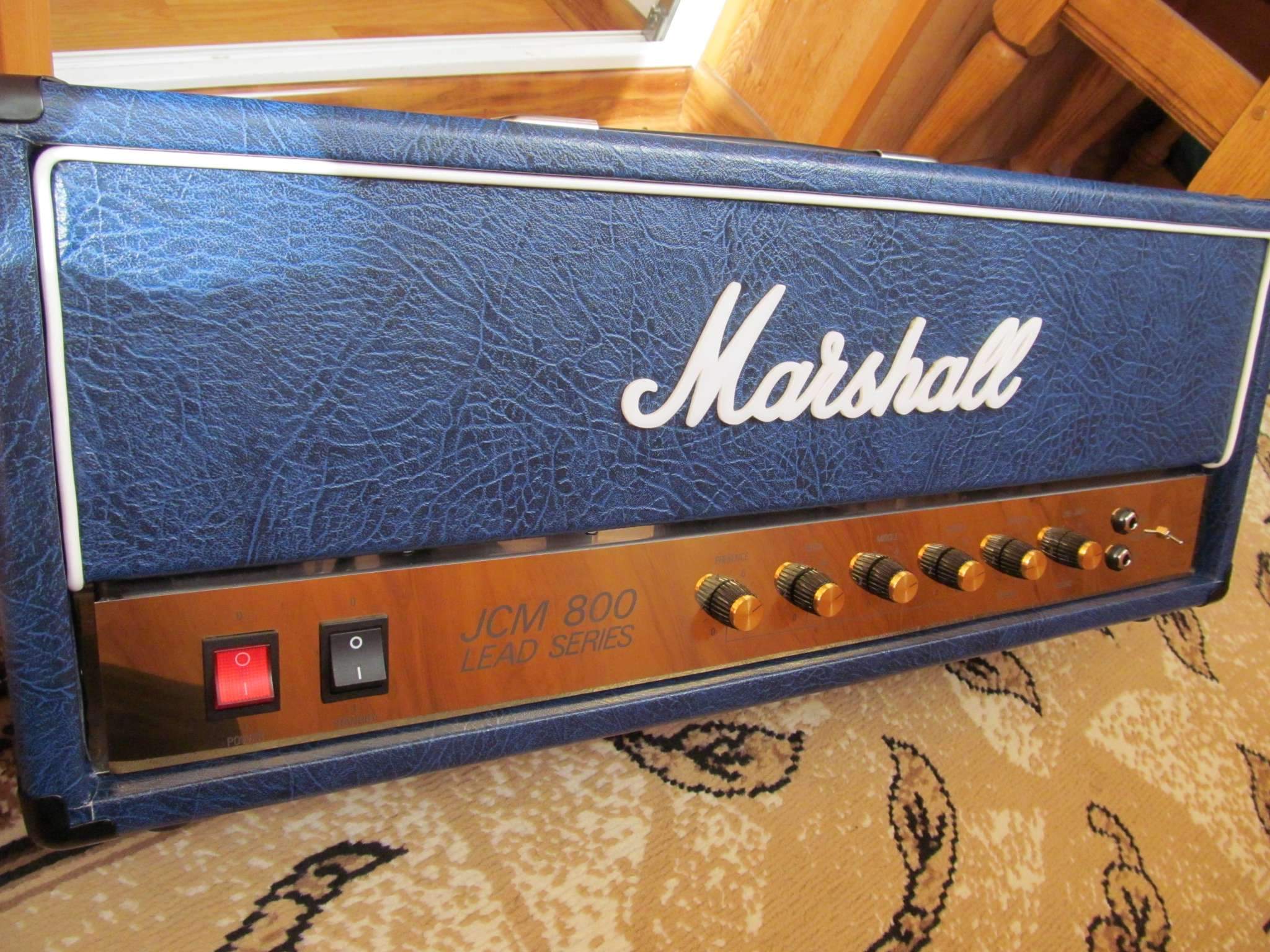

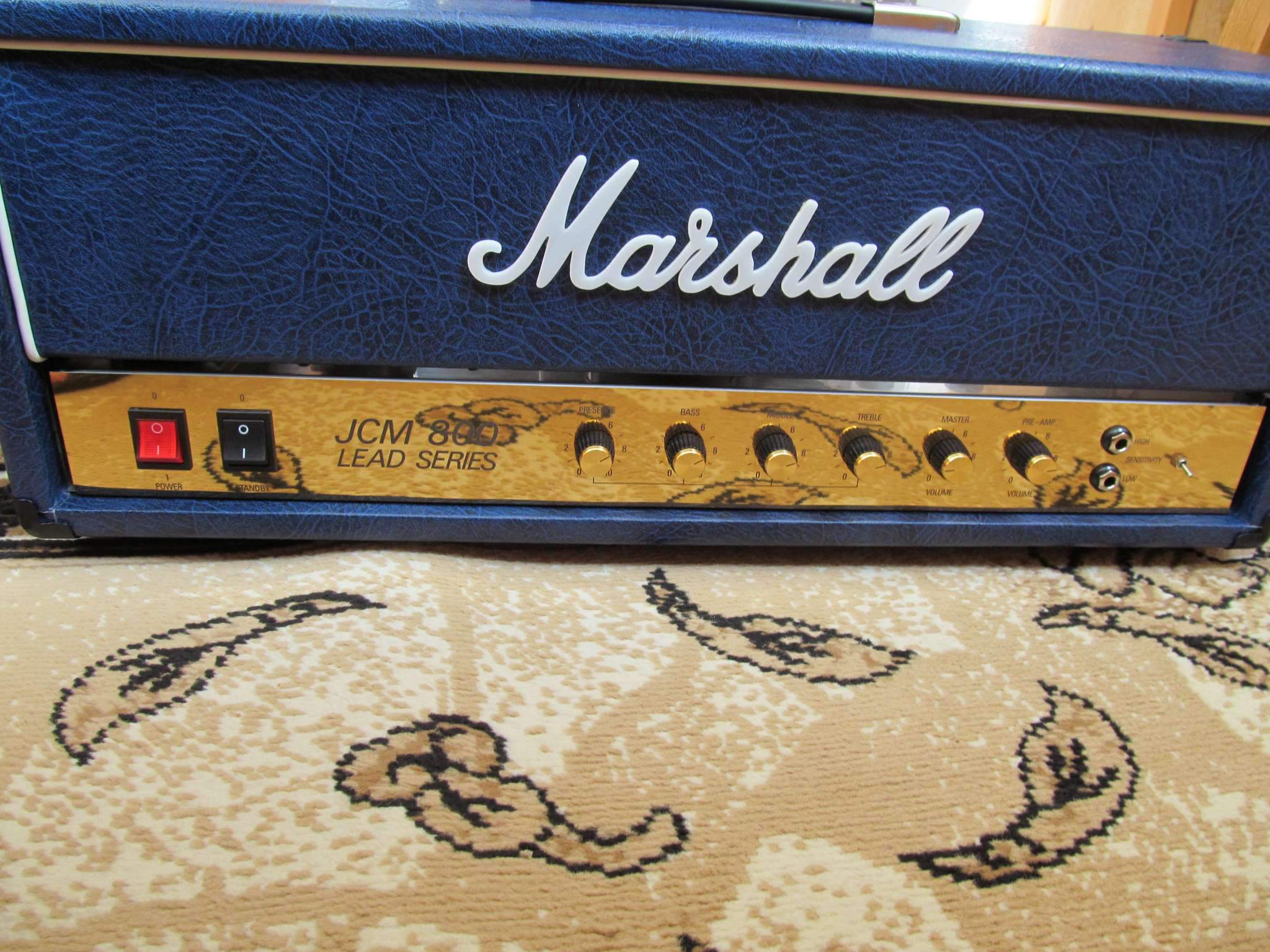

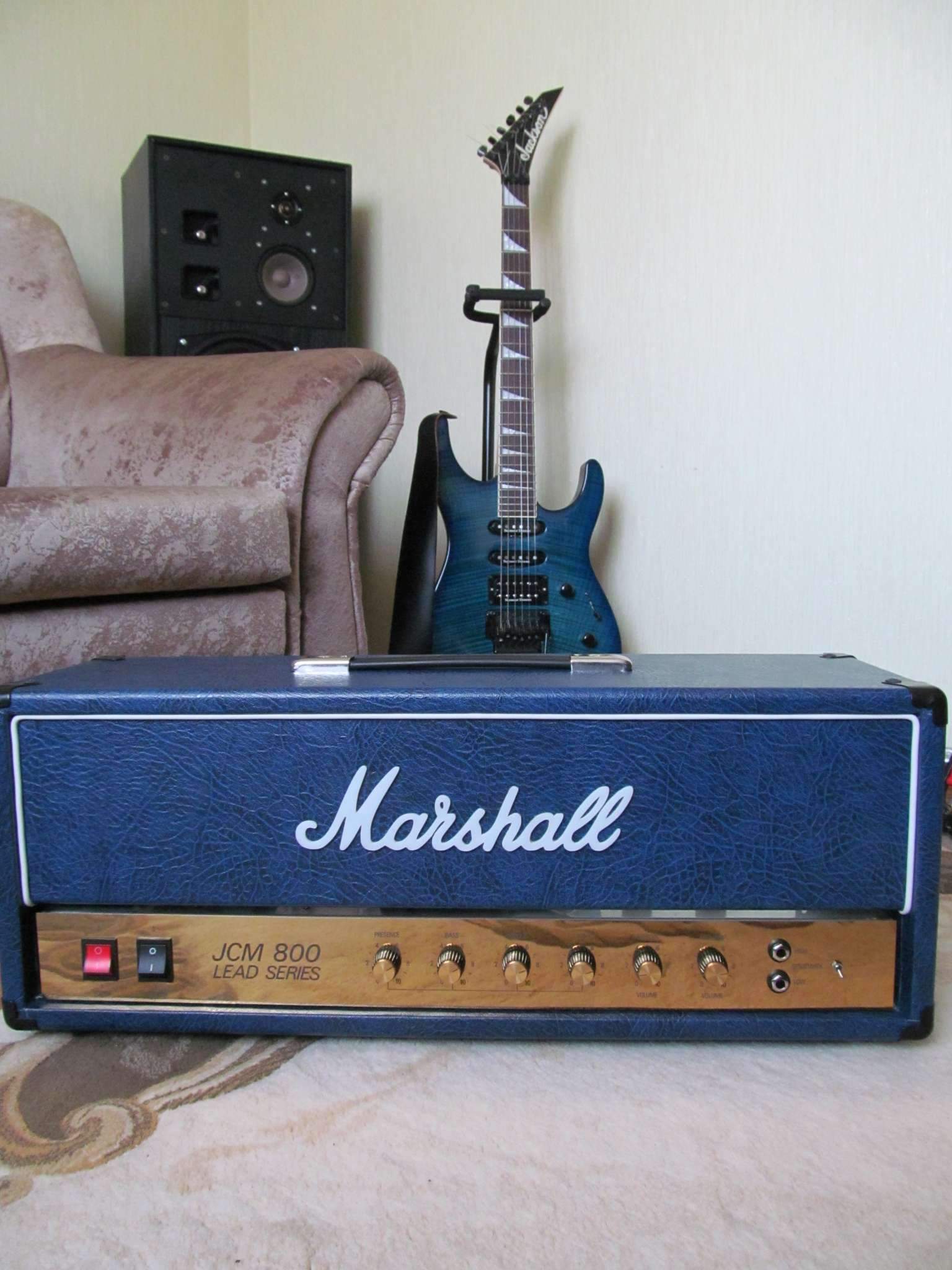

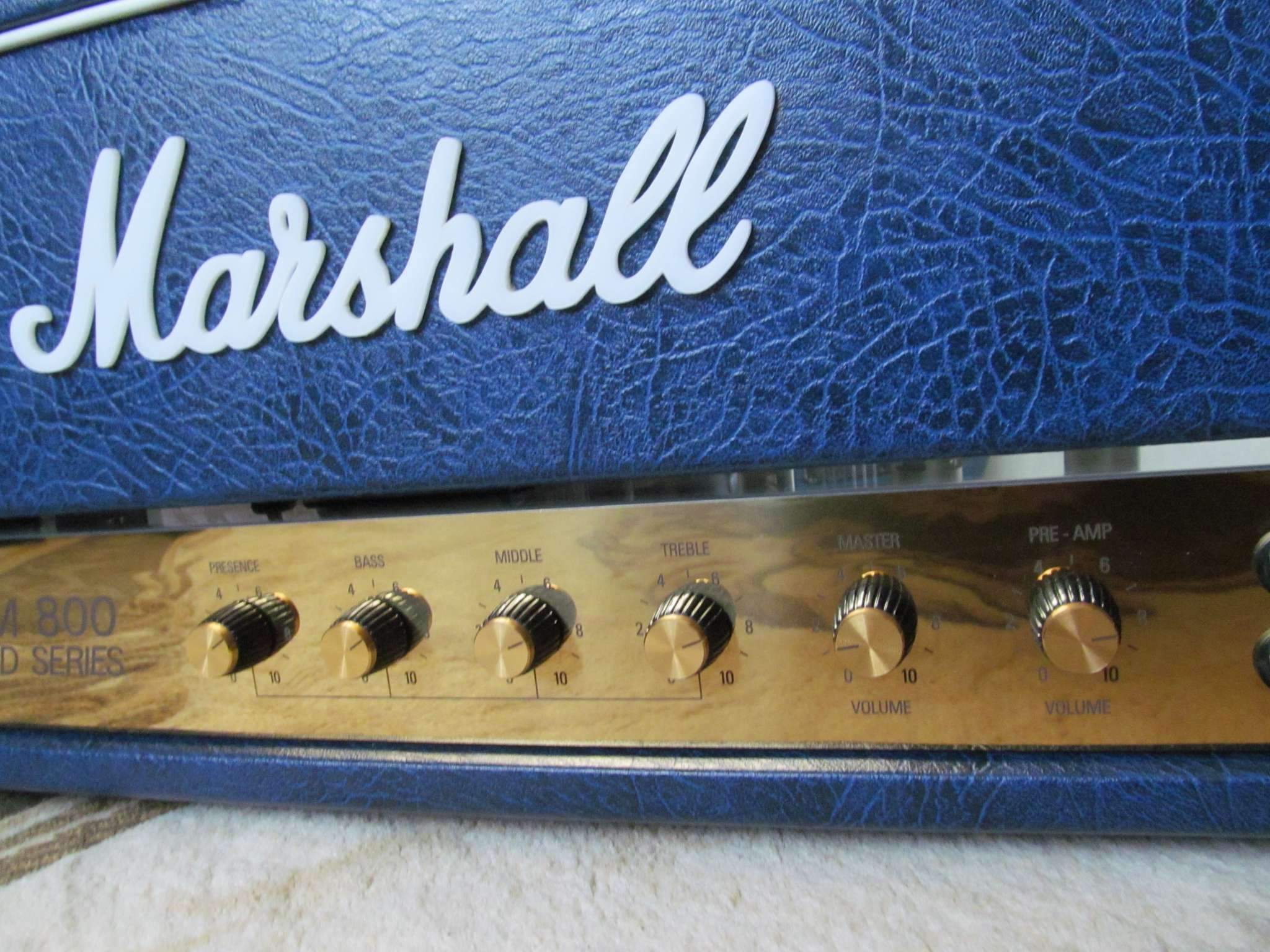

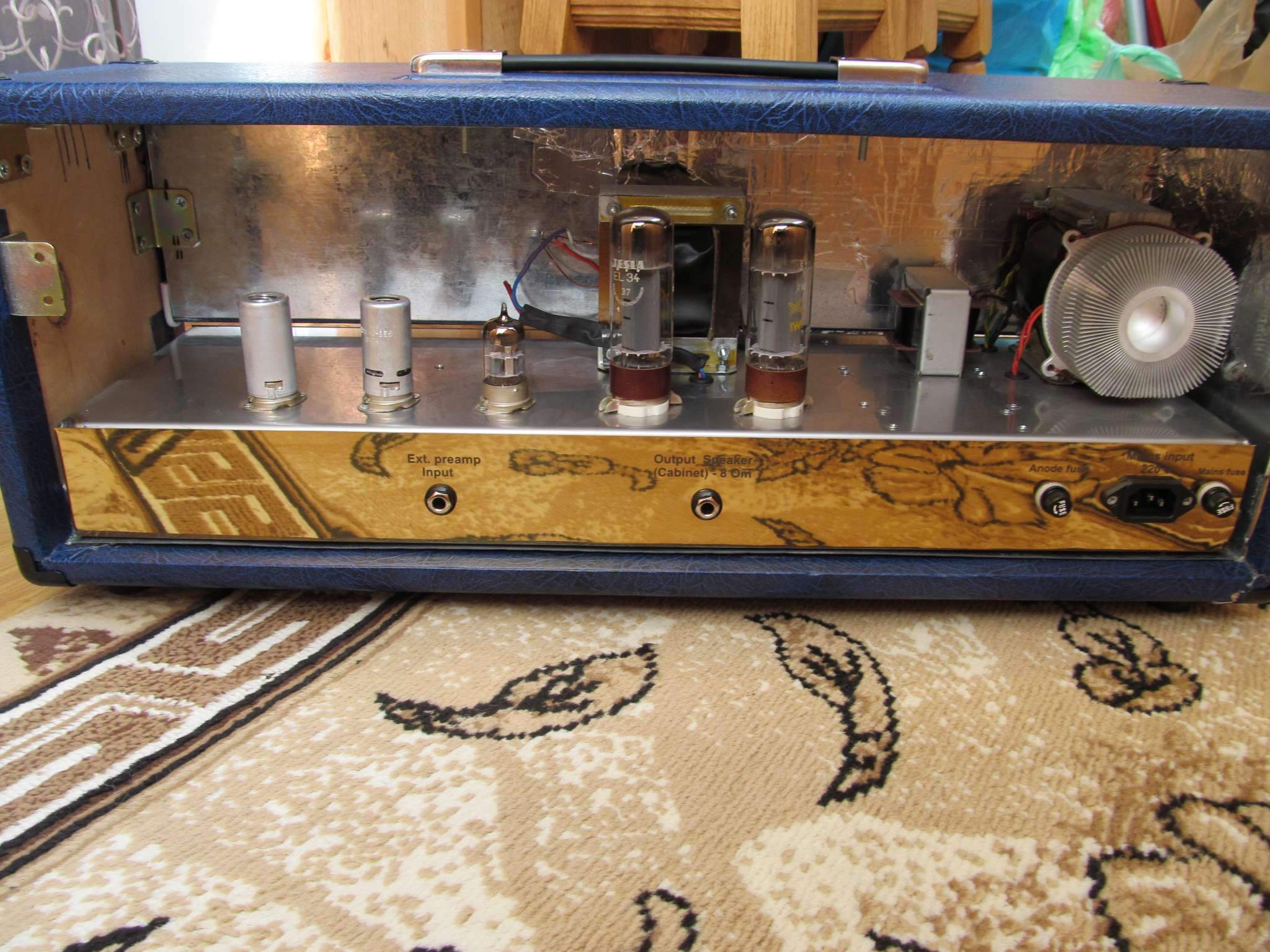

Ну что не прошло и полгода))) Наконец то сделали лицевухи лазерной гравировкой, и я доделал свой Маршалл.
« Последнее редактирование: Мая 03, 2026, 23:25:21 от High Hopes »

Оффлайн Shoorup

  • Новичок
  • *
  • Сообщений: 14
  • GuitarPlayer.Ru fan!
Re: Строю JCM800
« Ответ #2386 : Мая 03, 2026, 15:56:33 »

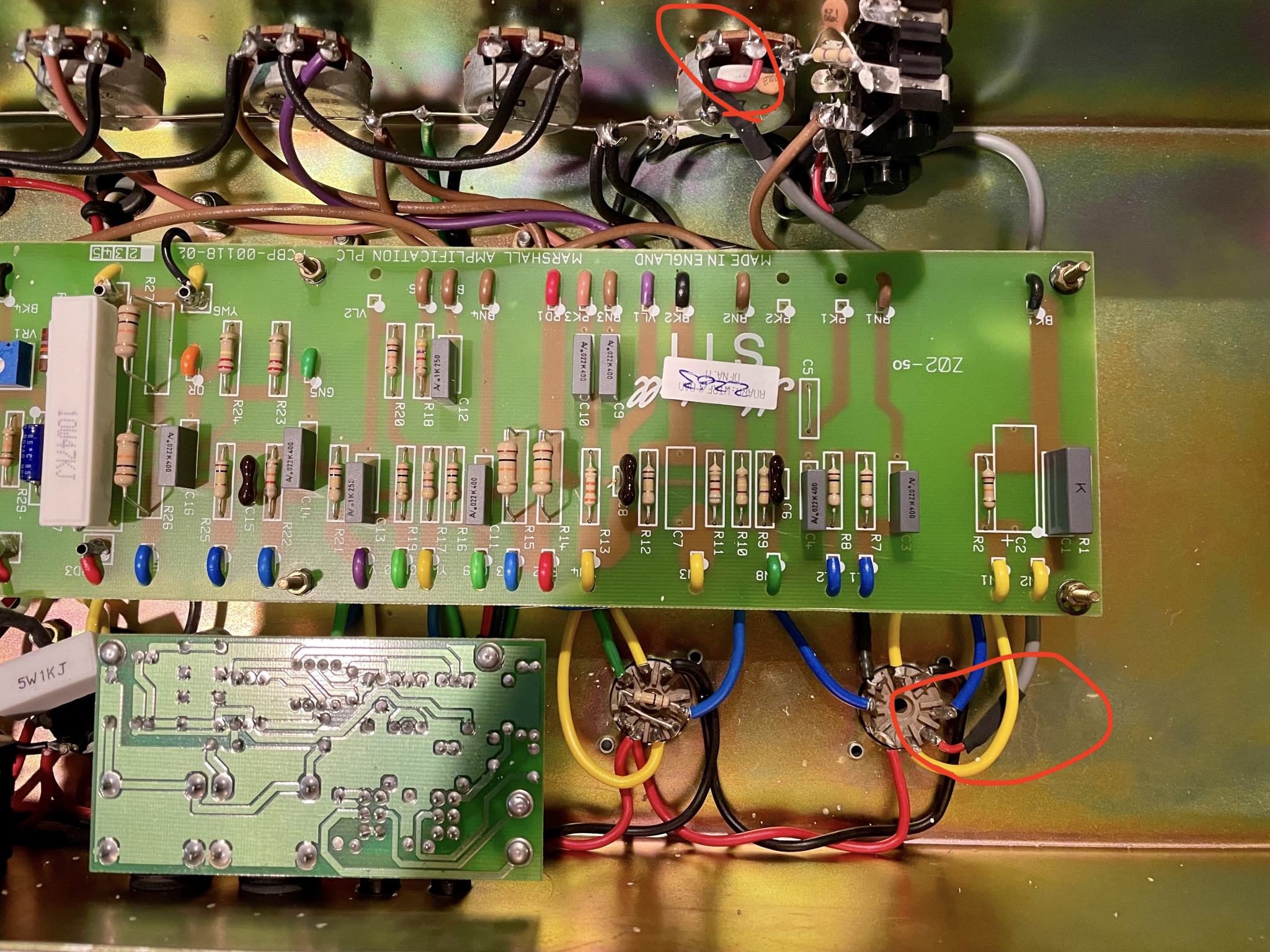

Ну просто а вдруг у кого есть проект печатных плат для JCM-800 (2203, 1987)?
Вот таких:

Оффлайн mr.l

  • Новичок
  • *
  • Сообщений: 85
  • Les Paul Traditional 2013 JCM800 1960AV
Re: Строю JCM800
« Ответ #2387 : Мая 03, 2026, 20:07:58 »

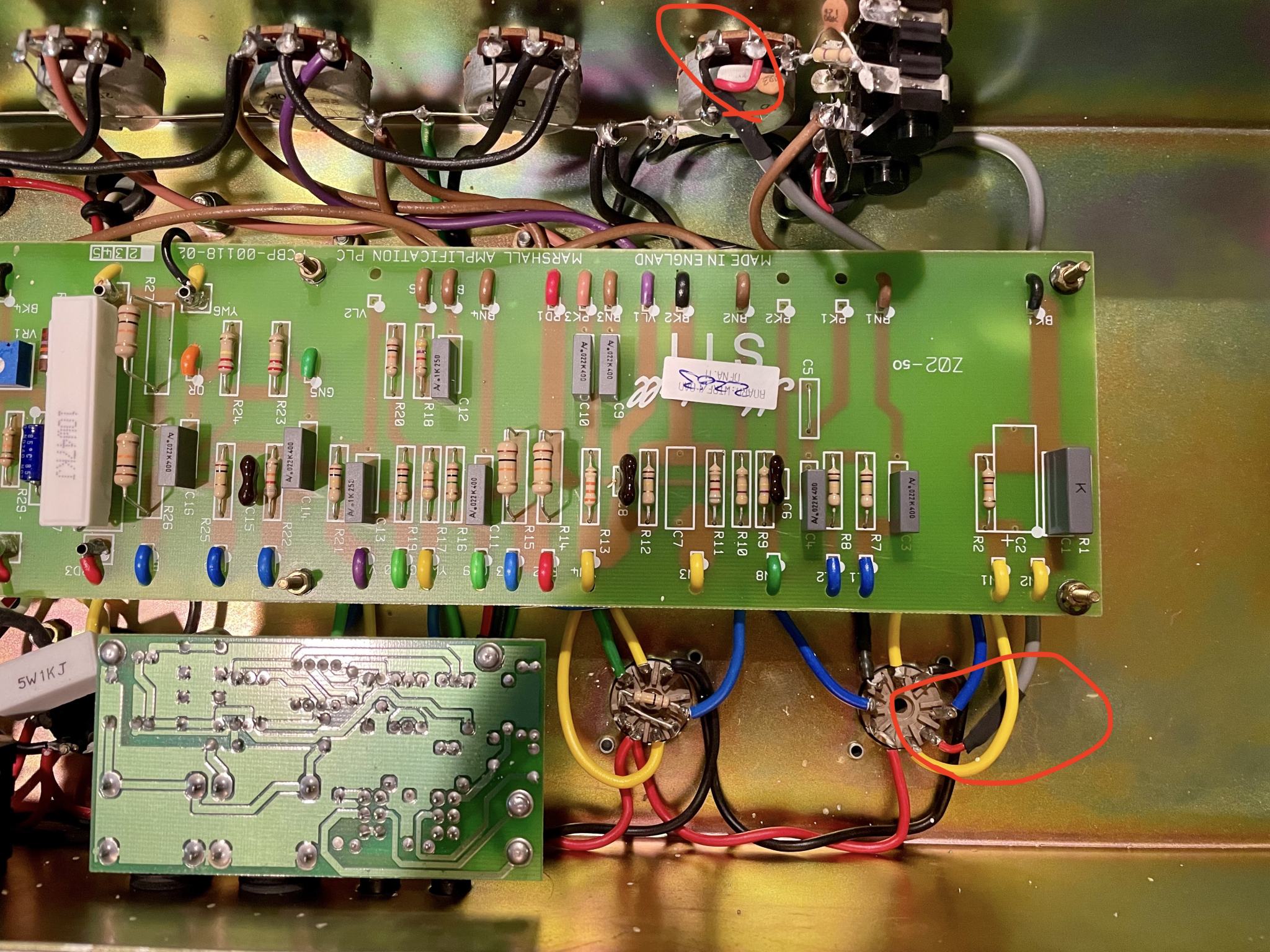

Цитата: Shoorup от Мая 03, 2026, 15:56:33
Ну просто а вдруг у кого есть проект печатных плат для JCM-800 (2203, 1987)?
Вот таких:
. Есть только для петли эффектов , на фото плата снизу маленькая

Оффлайн sadky

  • Эксперт
  • *****
  • Сообщений: 2866
Re: Строю JCM800
« Ответ #2388 : Мая 03, 2026, 21:18:37 »
https://reverb.com/uk/item/61068438-marshall-st1-pcb
Вот тут всë понятно и даже видно.

Оффлайн Shoorup

  • Новичок
  • *
  • Сообщений: 14
  • GuitarPlayer.Ru fan!
Re: Строю JCM800
« Ответ #2389 : Мая 03, 2026, 21:27:25 »
Цитата: mr.l от Мая 03, 2026, 20:07:58
. Есть только для петли эффектов , на фото плата снизу маленькая
Ее тоже ищу. Можете поделиться?

... и добавил:

Цитата: sadky от Мая 03, 2026, 21:18:37
https://reverb.com/uk/item/61068438-marshall-st1-pcb
Вот тут всë понятно и даже видно.
Эта старая версия платы. В сети есть даже pdf для лута. Знаю, что работать будет. Но цель - новая плата.
« Последнее редактирование: Мая 04, 2026, 09:39:06 от Shoorup »

Оффлайн Shoorup

  • Новичок
  • *
  • Сообщений: 14
  • GuitarPlayer.Ru fan!
Re: Строю JCM800
« Ответ #2390 : Августа 07, 2026, 13:20:08 »

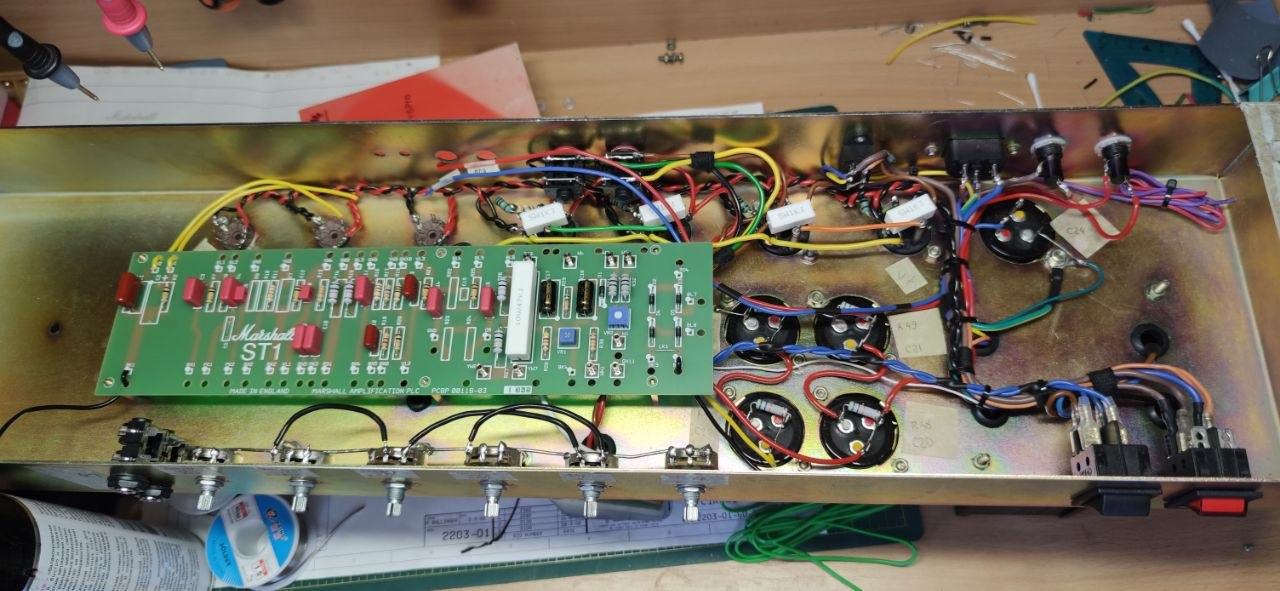

Ну основную плату удалось скопировать:

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 96863
  • Санкт-Петербург
    • AZG CUSTOM
Re: Строю JCM800
« Ответ #2391 : Августа 07, 2026, 13:46:29 »
Надеюсь ВИМА там МКС?  :hmmm:

Оффлайн Shoorup

  • Новичок
  • *
  • Сообщений: 14
  • GuitarPlayer.Ru fan!
Re: Строю JCM800
« Ответ #2392 : Августа 07, 2026, 14:51:04 »
Разные. MKP10 0.022UF, MKP4 400V 0.1UF, MKP4 0.68UF, FKP 47P
Там на фото пару штук уже поменял. Всё WIMA будет кроме аксиальных.
Выбор был скорее по размеру - чтобы на плату как родной встал )
« Последнее редактирование: Августа 07, 2026, 15:15:09 от Shoorup »

Оффлайн M1g

  • Живу на форуме
  • *******
  • Сообщений: 7360
  • The MUTILATOR
Re: Строю JCM800
« Ответ #2393 : Августа 09, 2026, 15:16:18 »
Shoorup, полипропилен в маршаллоидах не то. Проверено :D

Оффлайн Shoorup

  • Новичок
  • *
  • Сообщений: 14
  • GuitarPlayer.Ru fan!
Re: Строю JCM800
« Ответ #2394 : Августа 10, 2026, 10:26:32 »
Цитата: M1g от Августа 09, 2026, 15:16:18
Shoorup, полипропилен в маршаллоидах не то. Проверено :D
Пока ставлю то, что есть. Потом буду играться с окрасками и возможно полиэстер поставлю и может даже прям тот самый "родной".

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 96863
  • Санкт-Петербург
    • AZG CUSTOM
Re: Строю JCM800
« Ответ #2395 : Августа 10, 2026, 12:09:02 »
Shoorup, надо сразу делать с понимание. А не "возможно"... Так то аудиофильский полипропилен тоже реально, но результат не порадует.

Оффлайн Shoorup

  • Новичок
  • *
  • Сообщений: 14
  • GuitarPlayer.Ru fan!
Re: Строю JCM800
« Ответ #2396 : Августа 10, 2026, 12:28:48 »
Проблема найти под нужный размер полиэстер WIMA. Есть CL‑21 - их попробую потом. Керамику как у маршала тоже проблематично. Все с европы тянуть нужно за много денег.
Но пока как есть. Потом "улучшим")
Любой провал это хороший опыт)))
« Последнее редактирование: Августа 10, 2026, 13:32:54 от Shoorup »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 96863
  • Санкт-Петербург
    • AZG CUSTOM
Re: Строю JCM800
« Ответ #2397 : Августа 10, 2026, 13:59:08 »
Ну так не обязательно ВИМА. ЭПКОС не хуже и т.д. Тут самое главное, смотреть на диэлектрик.

Я бы вообще собирал на К73-16 пока не приедет то, что хочется. Хорошие конденсаторы.

Оффлайн Даниил Олегович

  • Новичок
  • *
  • Сообщений: 78
  • GuitarPlayer.Ru fan!
Re: Строю JCM800
« Ответ #2398 : Августа 10, 2026, 14:20:22 »
Цитата: AZG от Августа 10, 2026, 13:59:08
Ну так не обязательно ВИМА. ЭПКОС не хуже и т.д. Тут самое главное, смотреть на диэлектрик.

Я бы вообще собирал на К73-16 пока не приедет то, что хочется. Хорошие конденсаторы.
AZG, а как K73-16 в SLO если собирать?

Оффлайн M1g

  • Живу на форуме
  • *******
  • Сообщений: 7360
  • The MUTILATOR
Re: Строю JCM800
« Ответ #2399 : Августа 10, 2026, 14:23:34 »
Даниил Олегович, в сло тоже полиэстер, подойдут соответственно.
