Спасибо большое всем, кто принимал участие в решении моей проблемы! Вы не представляете, как приятно, что на свете есть такие люди, которые имеют желание помочь тому, кто вообще не представляет, как это все работает и особенно, как понять когда из трансформатора выходят два или ещё два одинакового по цвету провода, куда их притулить? Я бы никогда не начал эту работу не посмотрев на схему усилителя. Казалось всё так просто, а почему бы и нет! Но в жизни всему надо учится, а если тебе уже 60 лет, то как-то начинаешь напрягаться. Если тебе надо стакан молока, то зачем покупать корову? Еще раз спасибо Вам огромное за схему, которая понятна всем!!! Удачи Вам Всем везде и во всём!!! Особенная благодарность Oldvist, спасибо Вам за всё, спасибо, что есть такие люди на этом свете, как Вы!!!!!!!!!!!!!!!!!!!!!!!! Как всё заработает, обязательно отпишусь!!!
С уважением, dekra.

Хорошо, как всё соберу, отпишусь. Без Вас включать не буду.

Спасибо большое всем, кто принимал участие в решении моей проблемы! Вы не представляете, как приятно, что на свете есть такие люди, которые имеют желание помочь тому, кто вообще не представляет, как это все работает и особенно, как понять когда из трансформатора выходят два или ещё два одинакового по цвету провода, куда их притулить? Я бы никогда не начал эту работу не посмотрев на схему усилителя. Казалось всё так просто, а почему бы и нет! Но в жизни всему надо учится, а если тебе уже 60 лет, то как-то начинаешь напрягаться. Если тебе надо стакан молока, то зачем покупать корову? Еще раз спасибо Вам огромное за схему, которая понятна всем!!! Удачи Вам Всем везде и во всём!!! Особенная благодарность Oldvist, спасибо Вам за всё, спасибо, что есть такие люди на этом свете, как Вы!!!!!!!!!!!!!!!!!!!!!!!! Как всё заработает, обязательно отпишусь!!!
С уважением, dekra.

Удачи в сборке! Не торопитесь!

судя по непеределанной лейке - в точку Е на тумблер стендбая.

но лучше стендбай делать перед диодами, как уже написали выше.

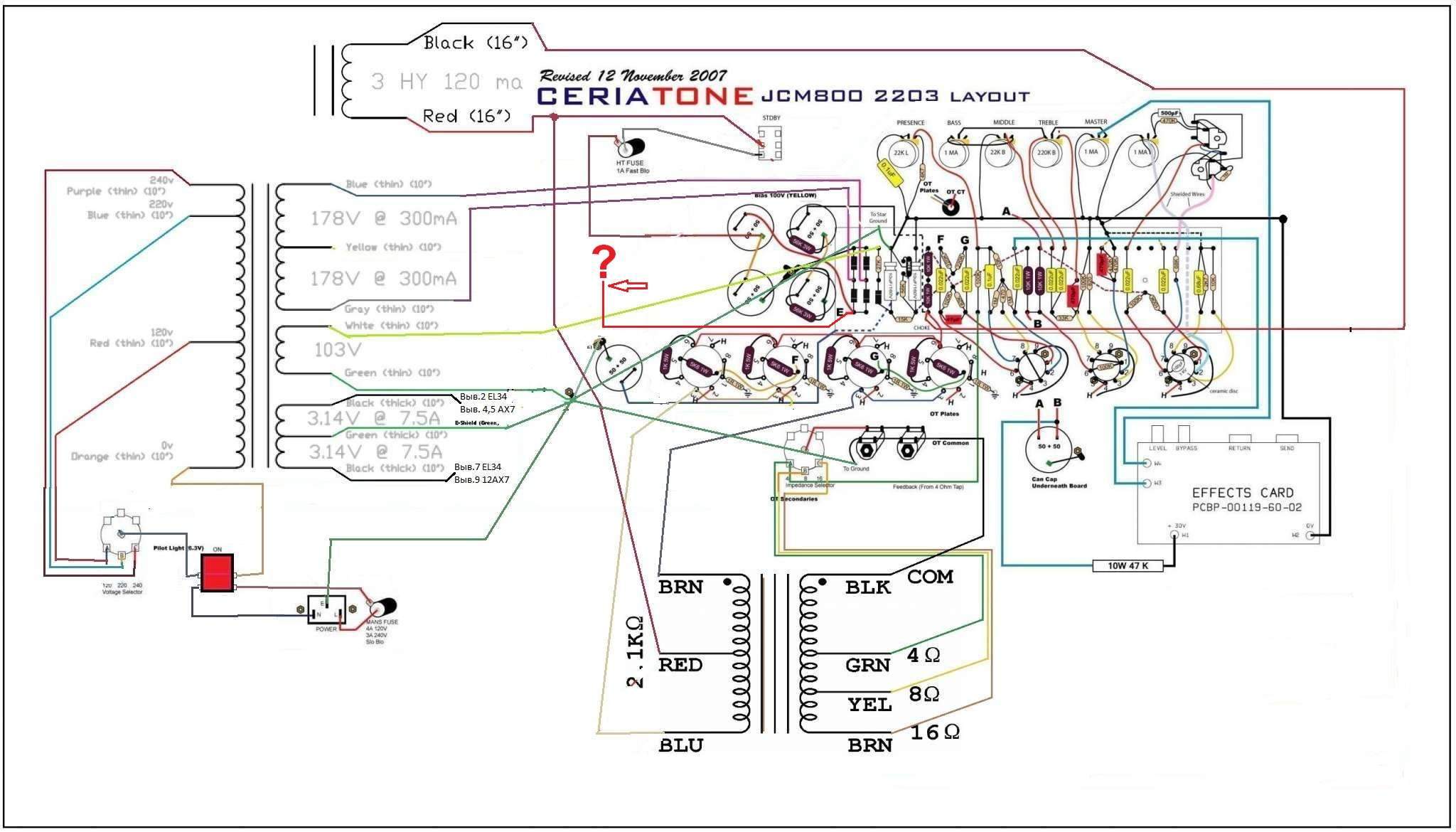

вот так типа (тут схема не с мостом, но суть та же)


... и добавил:

на переделанной лейке не туда подключен анодный провод.

... и добавил:


на исходной лейке предохранитель подключается между серединой этажерки из конденсаторов и средней точкой анодной обмотки.

... и добавил:

dekra, не сегодня. голова болит
что за трансформатор? как называется? надо смотреть его даташит и тупо подключать что куда надо по вольтам

Здравствуйте! Посмотрите пожалуйста проводок бесхозный нашёлся. Куда его прицепить?

Во как. Сейчас посмотрел - а оказывается в сериатоновслой лейке косячок-с!
Там предохранитель висит между средней точкой кондюков (которые после диодного моста) и, получается, отводом от середины вторички (так как нет выравнивающих резисторов на этих кондюках)
Надо, получается, так.

Oldvist, Может потому что там умножитель

... и добавил:

Виктор Андреев,  Насчет разрывания переменки стендбаем - здесь смещение берется от анодной обмотки и соответственно уже присутствует когда стендбай рвет постоянку. Если хотите смещение подавать одновременно с анодным то рвите переменку.
