Про искрогасящие цепи в курсе?

Я честно не знаю что вы делаете и зачем, во всем мире это где? Солдано, Меса, Фендер рвут постоянку, впрочем кого я уговариваю

Всем привет!

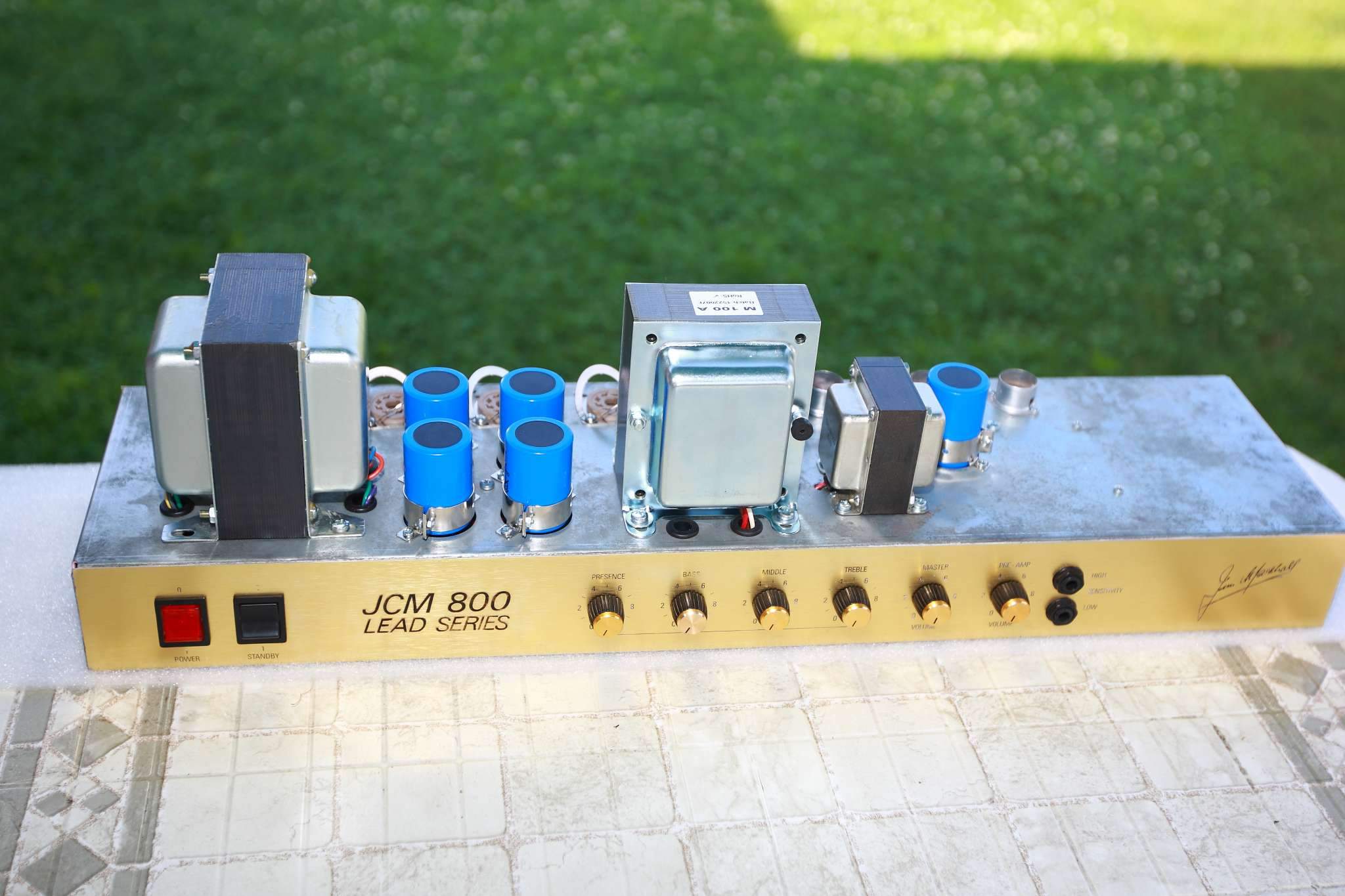

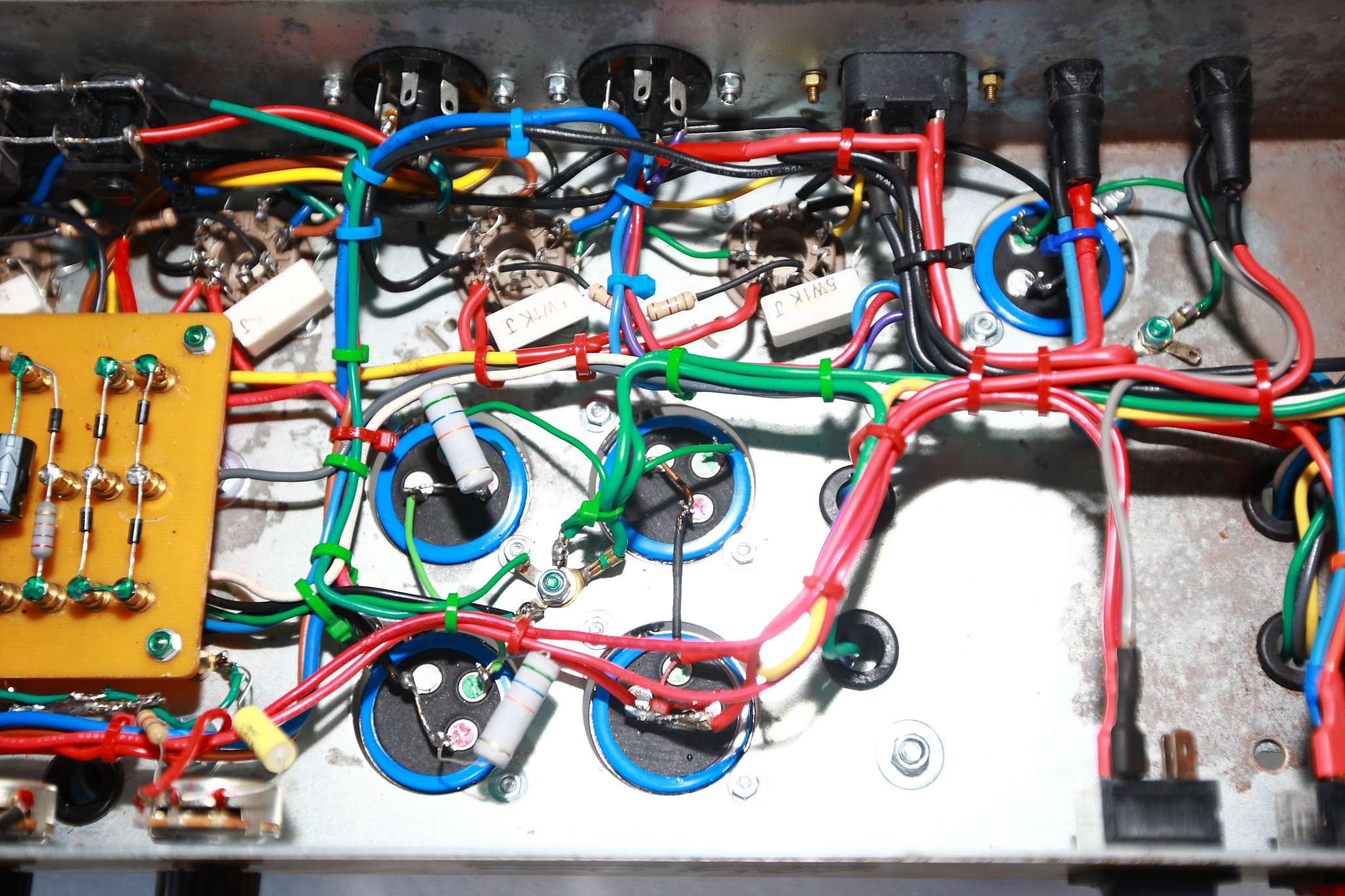

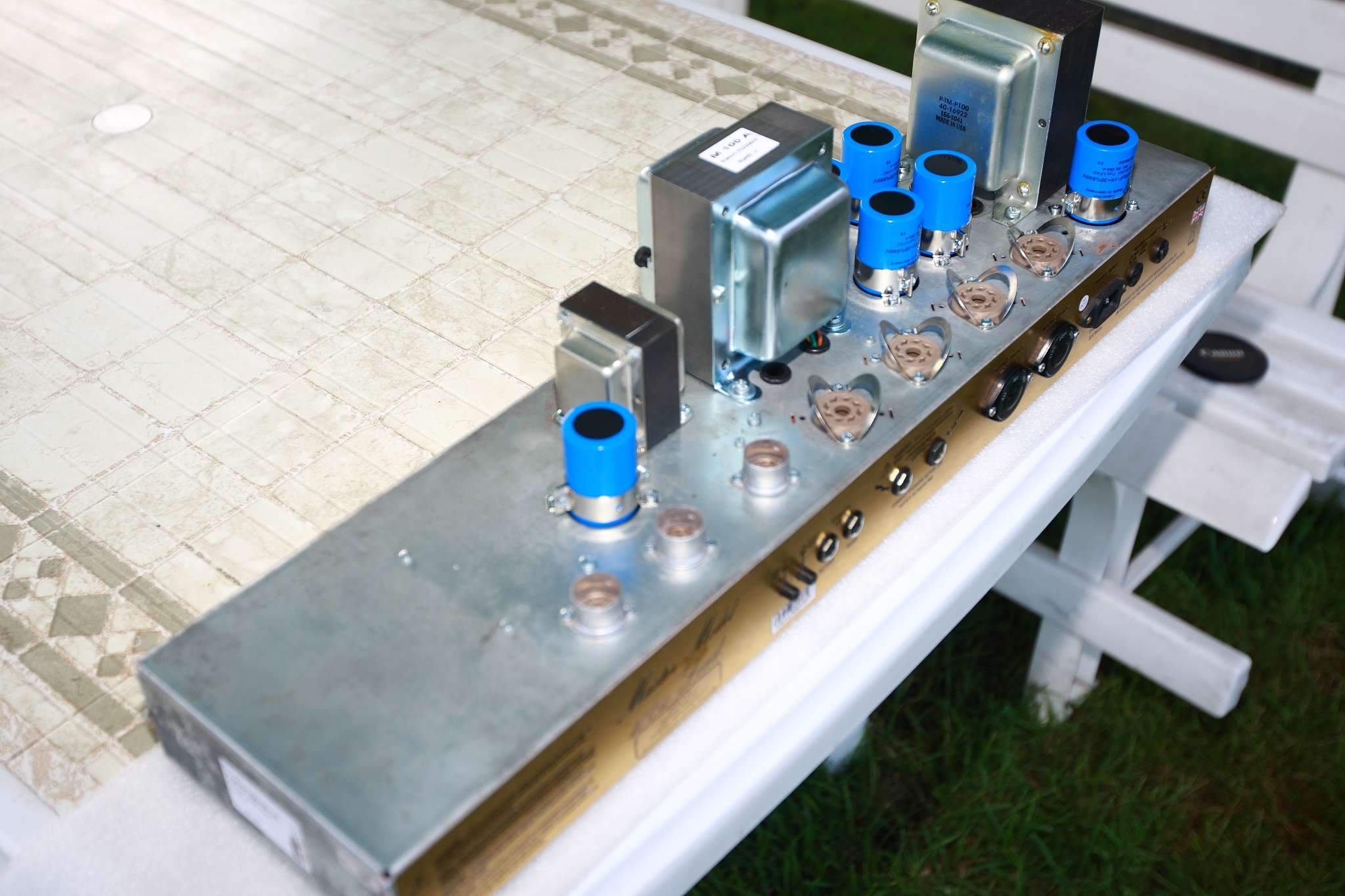

Сегодня закончил паять. Интересует, как правильно отрегулировать смещение и конечно, как правильно запустить аппарат? Лампы L34, подобранный квартет. Устанавливать лампы пока не стал, жду ваших указаний!

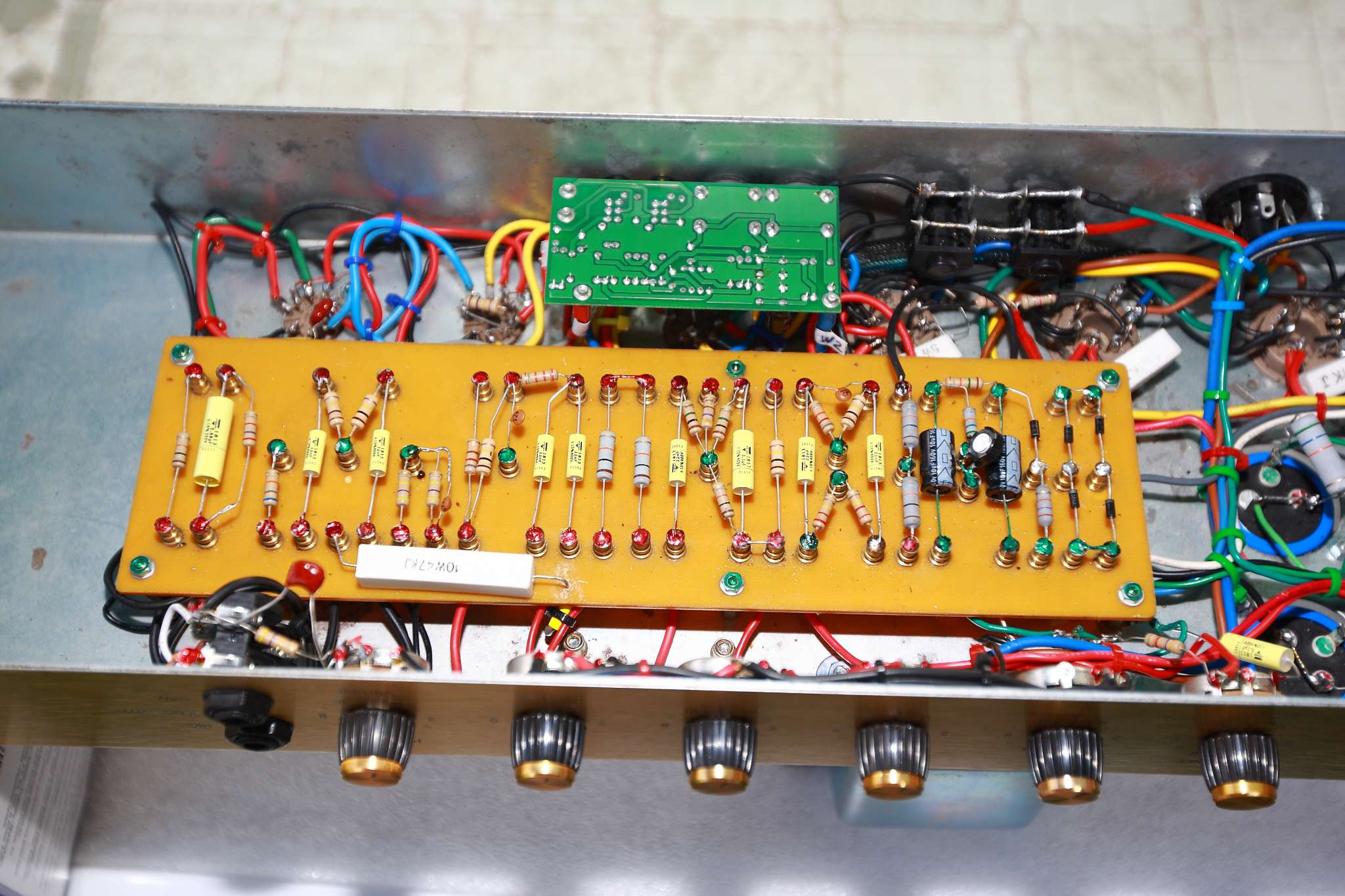

Спасибо большое, но для меня сложно очень. Я на 94 странице этой ветки писал, что я первый раз в жизни решился сделать усилитель собственными руками. Механическую часть, выточить туреты на токарном станке, из стеклотекстолита сделать панельку, просверлить, приклепать, спаять это мне не трудно, но вот в электронике слабоват я. Увидел как-то в Интернете сборочную схему, как будто для детей. Подумал и решился сделать, а в принципиальной схеме я еще пока плохо понимаю. Если не трудно, пожалуйста, нарисуйте что с чем соединить. Буду Вам весьма благодарен!

Если бы кто-то был рядом я бы не стал забивать Вам всем голову. Видать не осталось специалистов по ламповым усилителям в Новосибирске. Понятно, что к конденсаторам после включения питания, прикасаться нельзя. Вот такую инструкцию по регулировки смещения для SOVTEK MIG-60, давал мне AZG:

     На счет смещения - можно и самому. Все относительно просто. Хватит и простого мультиметра плюс пара резисторов на 1 ом. Резисторы надо запаять вместо перемычек от корпуса до выводов 1 и 8 выходных ламп. На этих выводах будем измерять напряжение в милливольтах (что соответствует току в миллиамперах).

Мультиметром измерить напряжение на анодах выходных ламп (вывод 3). По калькулятору подсчитать какой должен быть ток: http://www.webervst.com/tubes1/calcbias.htm
На мультиметре поставить минимальное значение измерения напряжения и померить напряжение на выводах 1 и 8 выходных ламп. Посмотреть на какой больше. На этой лампе и будем настраивать ток. Подстроечником выставить расчетное значение. Проверить на второй лампе чтобы было относительно близко. Очень желательно разброс в пределах 2-5 мА.
     Вот примерно такую инструкцию мне и хотелось получить.

То есть тебе нужно второй раз то же самое напечатать? Это и есть то, что тебе нужно.

Вы хотите сказать, что тоже самое надо сделать и с JCM800? Очень Вам благодарен! Спасибо!

Спасибо большое, но для меня сложно очень.

то что я написал перепиши себе на лист бумаги
потом в гугле ищешь цоколевку ламп - где накал, анод, катод, вторая сетка
так же рисуешь на бумажке - и как считать и со стороны ног, и со стороны вставления ламп

потом то что я написал - подрисовываешь на цоколе панелек - где накал смотреть, где анод, где смещение "-" на выходных лампах
теперь делаешь первый заход измерений - как я написал (накал - анодное-смещение, смещение выставить на самое большое значение минуса - порядка -50в или более должно быть)
пока точно все не измеришь (замеры так же в твою тетрадочку заноси) далее ничего не делаешь

все же легко если сам разобраться хочешь

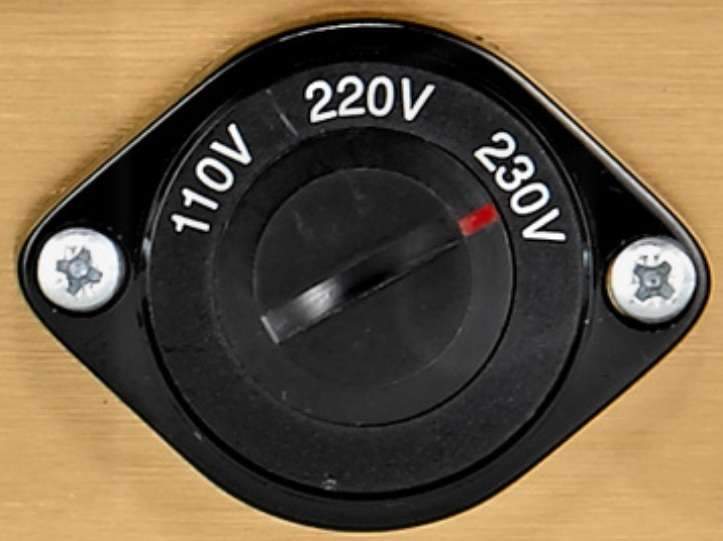

у нас в сети чаще всего именно 230 (в смысле, именно у нас, а не у всех) - посему можно и 220, и 230 - все равно будет в допуске
вот 110 я бы вообще не подключал, рядом положил проводок и бирку - кому сильно надо - это для 110-120в - а то дети щелнут, и приехали

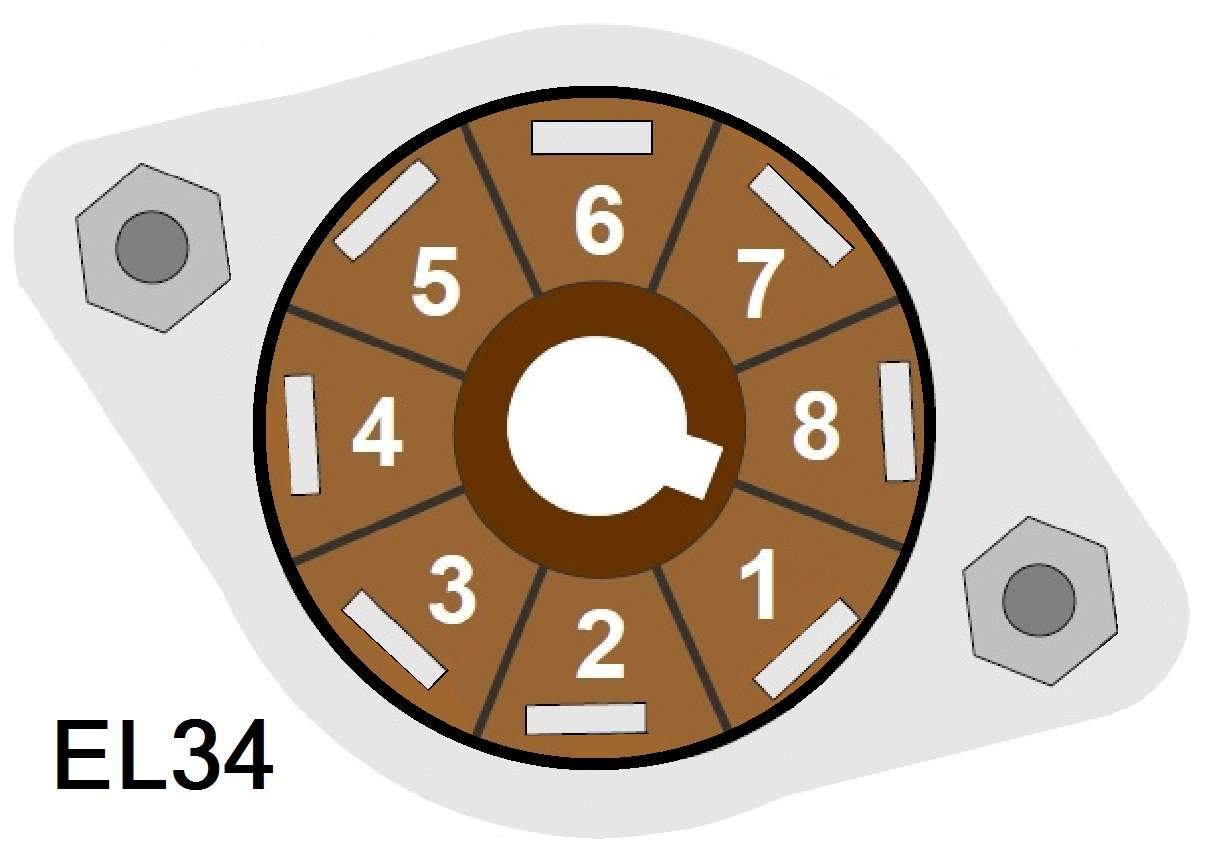

цоколь есть для выходных, теперь так же найди для ецц83 (или кто там у тебя предом)

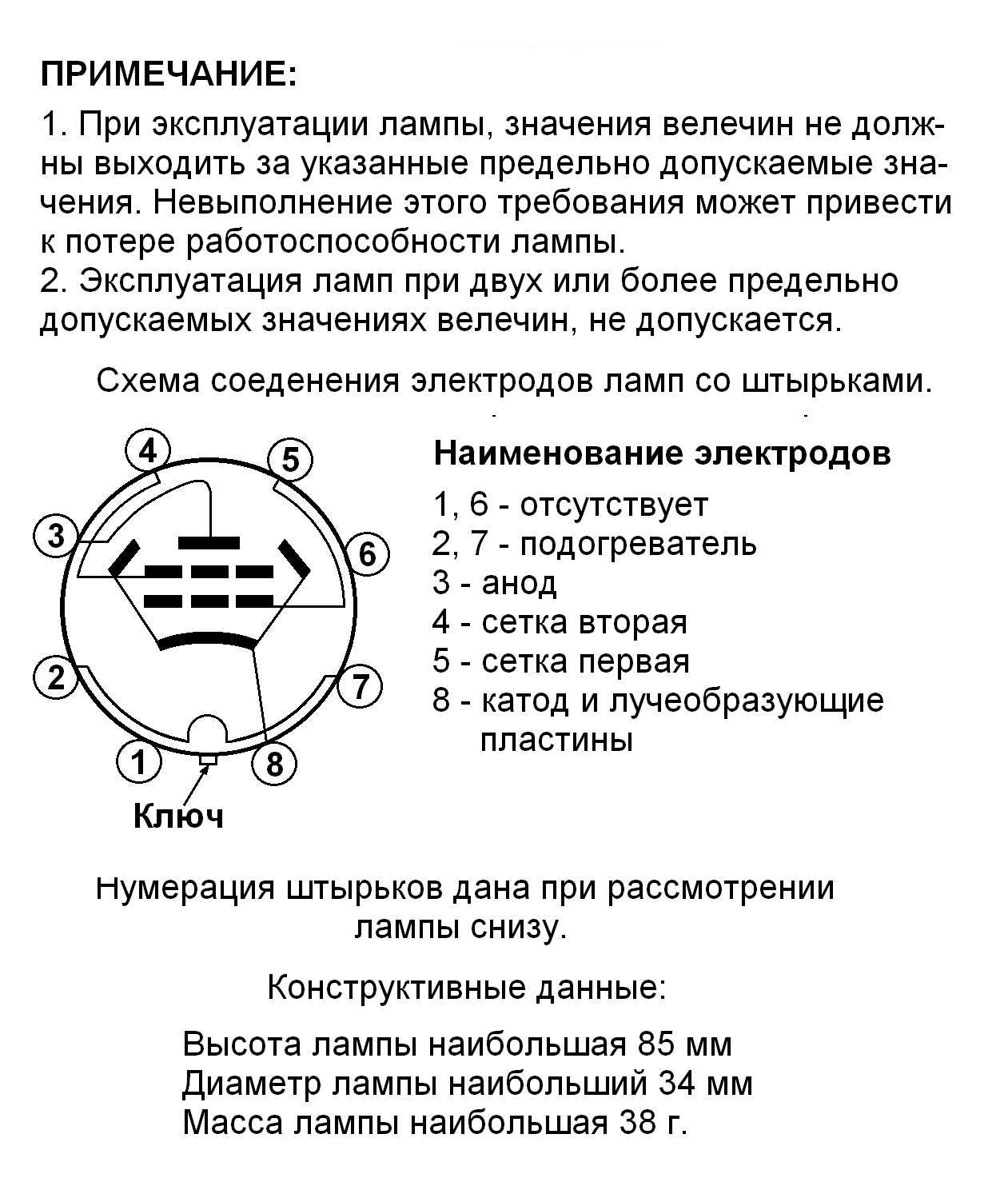

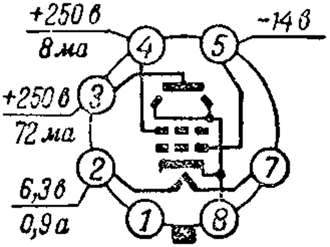

для 6п3с и el34 - у 6п3с вторая сетка и катод соединены вместе внутри баллона, а для el34 этого нет, и нужно соединять на панельке - учти
