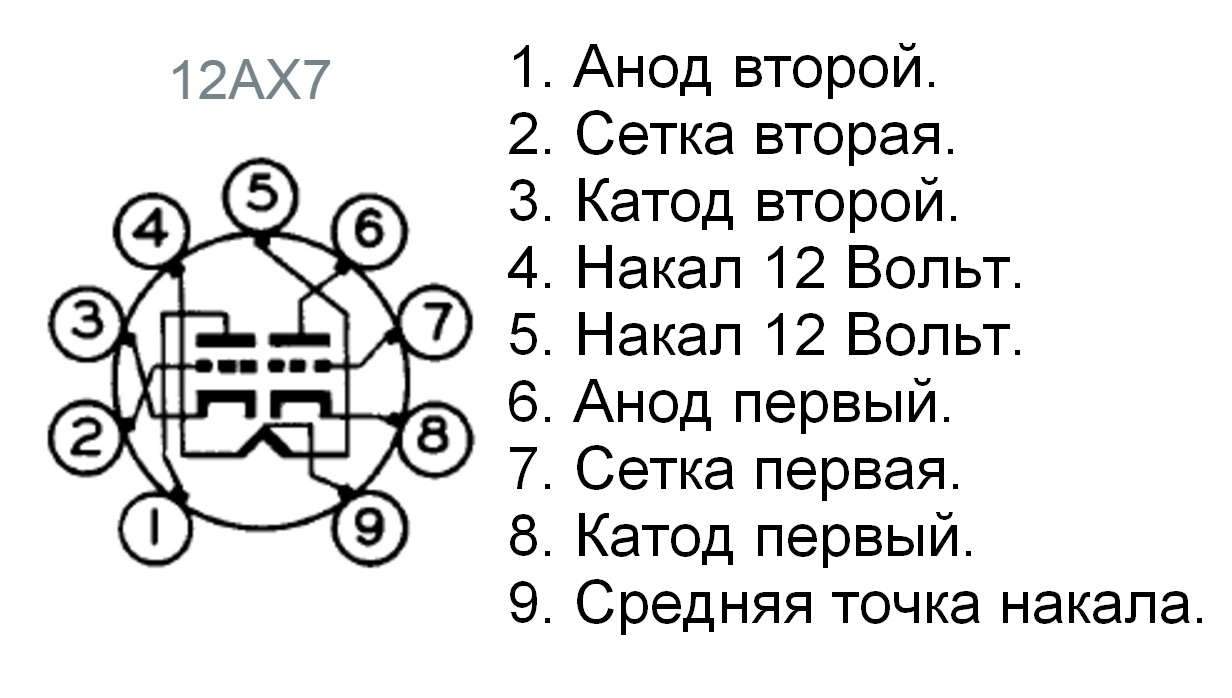

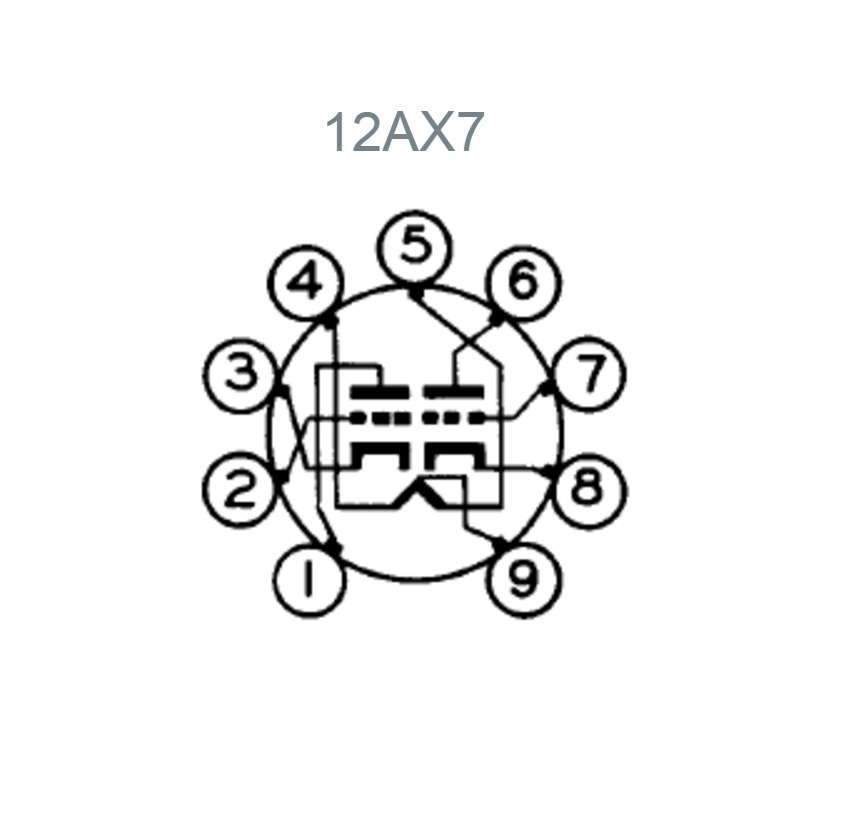

ну на бумажке сам себе все и подпиши -  как точка отсчета в рисунке анод-сетка - хоть 6н2п глянь (накал у них иначе только)

dekra, вроде правильно

Честно говоря не пойму, зачем это всё нужно? Усилитель спаян по схеме, сталось отрегулировать смещение. Кто-нибудь может написать последовательность действий, например: Установить регулятор BIAS в крайнее правое положение (MAX) не устанавливая лампы включить усилитель. С помощью мултиметра замерить напряжение на третьей ножки лампы L34, предварительно припаять вместо перемычки сопротивление 1 Ом к земле. Оно должно быть таким-то. Не ужели сложно помочь пенсионеру. Сейчас мне всё это изучать очень сложно. Это как захотел стакан молока, купил корову. Для специалистов в этой области, думаю ничего сложного нет, только потратить немного времени. Помогите пожалуйста, напишите легко доступным языком!

dekra методика такая:
1. Еще раз (а лучше 10 раз) сверьте монтаж со схемой!.
2. Установите соответствующие предохранители и переключатель напряжения сети на 230 в.
3. Выньте лампы с усилителя и включите сначала сеть, потом стендбай.
4. Если ничего не взорвалось, не затрещало, можно померять напряжения на конденсаторах выпрямителя и анодных выводах ламповых панелек (есс83/12ах7 это 1 и 6 выводы, EL34 это 3 вывод). Во всех случаях, без ламп на этих выводах должно быть высокое анодное напряжение! Осторожно!
5. Если все ок!, разряжаем анодные конденсаторы замыкая их плюсовой вывод на массу через резистор в пару десятков кОм. Можно и просто, с салютом  , замкнув отверткой на массу.
6. Устанавливаем все лампы, резистор тока смещения ставим в среднее положение, нагружаем выход на динамик или лучше на мощный резистор 8 Ом (4 или 16 Ом). Переключатель импеданса переключаем соответственно в нужное значение.
7. Подаем сетевое напряжение ( стендбай выключен). У всех ламп должен накалиться катод. Ждем пару-тройку минут.
8. Подключаем цифровой вольтметр в режим измерения постоянного напряжения и подключаем его одним выводом на массу, вторым к выводу 8 панельки выходной лампы, туда припаян резистор в 1 Ом, вместо перемычки.

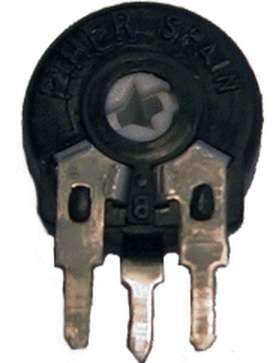

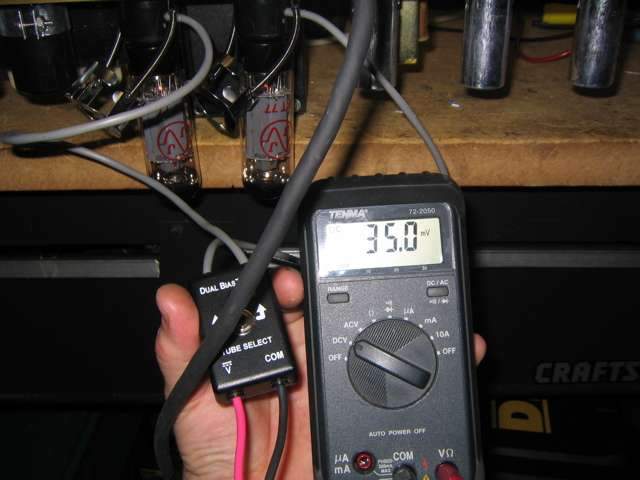

9. Подаем анодное напряжение, то есть включаем стендбай. И быстро смотрим показания вольтметра. Крутя подстроечный резистор выставляем, если не ошибаюсь  35 мА. На мультиметре будет показатель 0,035 в. Если все прошло как написано, смотрим это напряжение на второй лампе. Оно не должно отличаться больше чем пару мА. Например одна лампа показывает 0,038 вторая 0,035 это норма.
10. Если на одном из этапов прошло что то не  так, быстро вырубаем усилитель из сети. Смотрим монтаж и ищем ошибки. Предусмотреть все ситуации невозможно! Желательно рядом иметь напарника с деревянной палкой и в резиновых тапках, дабы отбить прихватившую напряжением руку и вырвать сетевой провод  . Удачи.

Leronchik, ты щас наговоришь. Перед салютом надо хотя бы сдендбай выключить

Да bottle, ты прав! После пункта 4 усилок обесточиваем!
Да жалко коллегу, представляю как ему, усилок на столе лежит, а запустить не может  Хочется помочь.
Возможно давайте ему поможем поэтапно, например померял напряжения, выложил сюда. Мы посмотрели, одобрили или что подсказали.

А почему не 15мА? Как у тебя получилось именно это значение?

ИМХО !
Можно почитать тут https://guitarplayer.ru/index.php?topic=99568.0

dekra методика такая:
1. Еще раз (а лучше 10 раз) сверьте монтаж со схемой!.
2. Установите соответствующие предохранители и переключатель напряжения сети на 230 в.
3. Выньте лампы с усилителя и включите сначала сеть, потом стендбай.
4. Если ничего не взорвалось, не затрещало, можно померять напряжения на конденсаторах выпрямителя и анодных выводах ламповых панелек (есс83/12ах7 это 1 и 6 выводы, EL34 это 3 вывод). Во всех случаях, без ламп на этих выводах должно быть высокое анодное напряжение! Осторожно!
5. Если все ок!, разряжаем анодные конденсаторы замыкая их плюсовой вывод на массу через резистор в пару десятков кОм. Можно и просто, с салютом  , замкнув отверткой на массу.
6. Устанавливаем все лампы, резистор тока смещения ставим в среднее положение, нагружаем выход на динамик или лучше на мощный резистор 8 Ом (4 или 16 Ом). Переключатель импеданса переключаем соответственно в нужное значение.
7. Подаем сетевое напряжение ( стендбай выключен). У всех ламп должен накалиться катод. Ждем пару-тройку минут.
8. Подключаем цифровой вольтметр в режим измерения постоянного напряжения и подключаем его одним выводом на массу, вторым к выводу 8 панельки выходной лампы, туда припаян резистор в 1 Ом, вместо перемычки.
9. Подаем анодное напряжение, то есть включаем стендбай. И быстро смотрим показания вольтметра. Крутя подстроечный резистор выставляем, если не ошибаюсь  35 мА. На мультиметре будет показатель 0,035 в. Если все прошло как написано, смотрим это напряжение на второй лампе. Оно не должно отличаться больше чем пару мА. Например одна лампа показывает 0,038 вторая 0,035 это норма.
10. Если на одном из этапов прошло что то не  так, быстро вырубаем усилитель из сети. Смотрим монтаж и ищем ошибки. Предусмотреть все ситуации невозможно! Желательно рядом иметь напарника с деревянной палкой и в резиновых тапках, дабы отбить прихватившую напряжением руку и вырвать сетевой провод  . Удачи.

Так-то вроде всё понятно, спасибо огромное!!! Завтра с утра начну, сегодня 13 число, а мне на него не везёт.
