Spero_In_Inteligo, Это тоже притяжка. И по фото там ничего не видно в этом плане. Уж мощник должен быть тише некуда.

Spero_In_Inteligo, Да такое мнение надо подвешивать за кокушки... И часто принимают "отсутствие" подтяжки если есть средняя точка на землю и болезный ее просто не увидел. Вот подвешивание эффективно помогает эту точку увидеть...



Spero_In_Inteligo, 100-220 ом. В Фендерах старых часто подстроечник и т.д. Но в те времена точных резисторов почти не было. Сейчас точность на столько высока, что средняя получается реально средней.

- Притяжка накала есть?
- Что там с выходом на кабинет? на землю заведено? Переключателя не вижу, просто два выхода раздельных?
- шину надо пересобрать. Не надо землю мазать по шасси.

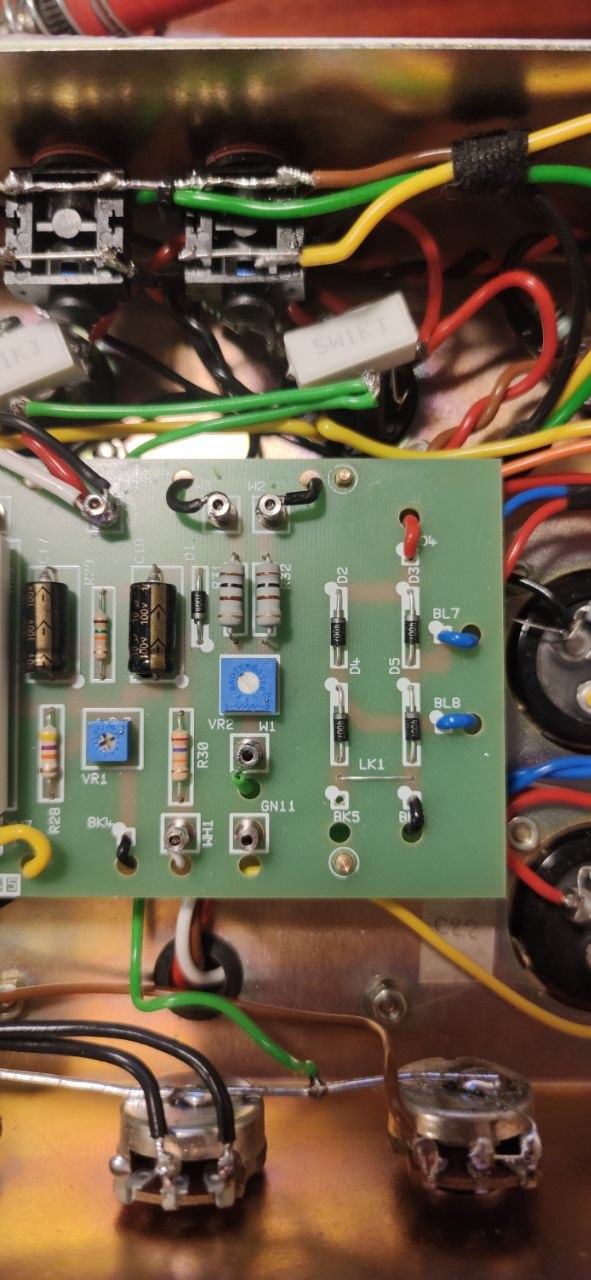

Если я правильно понимаю слово "притяжка" это искусственная точка с подстроечником "HUM balance" то она есть. От turret точки W1 идет на шину предусилителя зеленый провод. VR2 подстроечник (реагирует на фон и выкручен в лучшее положение где фон минимален) W3 и W4 два черных провода идут на V4 в цепь накала.

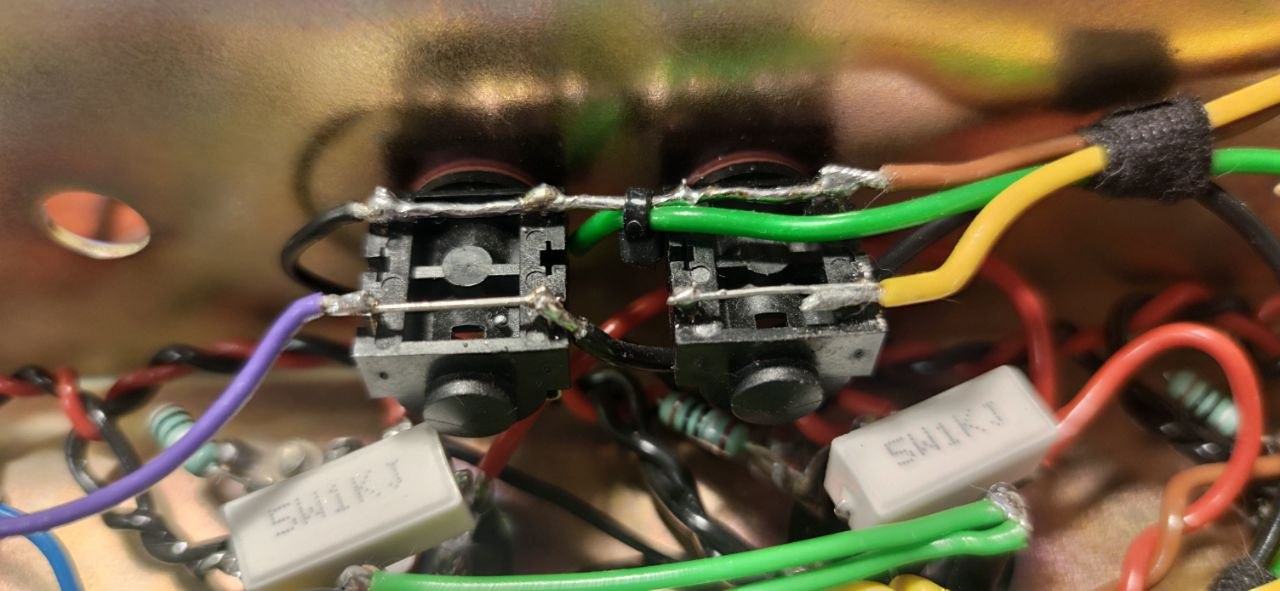

Выход пока сделан жестко 4 и 8 Ом. Переключатель сложно найти оригинальный. Левый на фото на 4 Ом - правый на 8Ом. Зеленый провод 16Ом висит в воздухе. Фиолетовый ООС. Черный слева - земля на лепесток V5.

Шина сделана ровно как в оригинале 2203-01. С точностью до проводка и места его подключения и цвета. Поты все пропаяны как и шина и проверены на сопротивление - тут все идеально. Естественно через поты есть соединение с шасси. Но помимо этого соединения есть черный провод на лепесток последнего фильтра конденсатора. Отпаивал его от шины - нет эффекта.

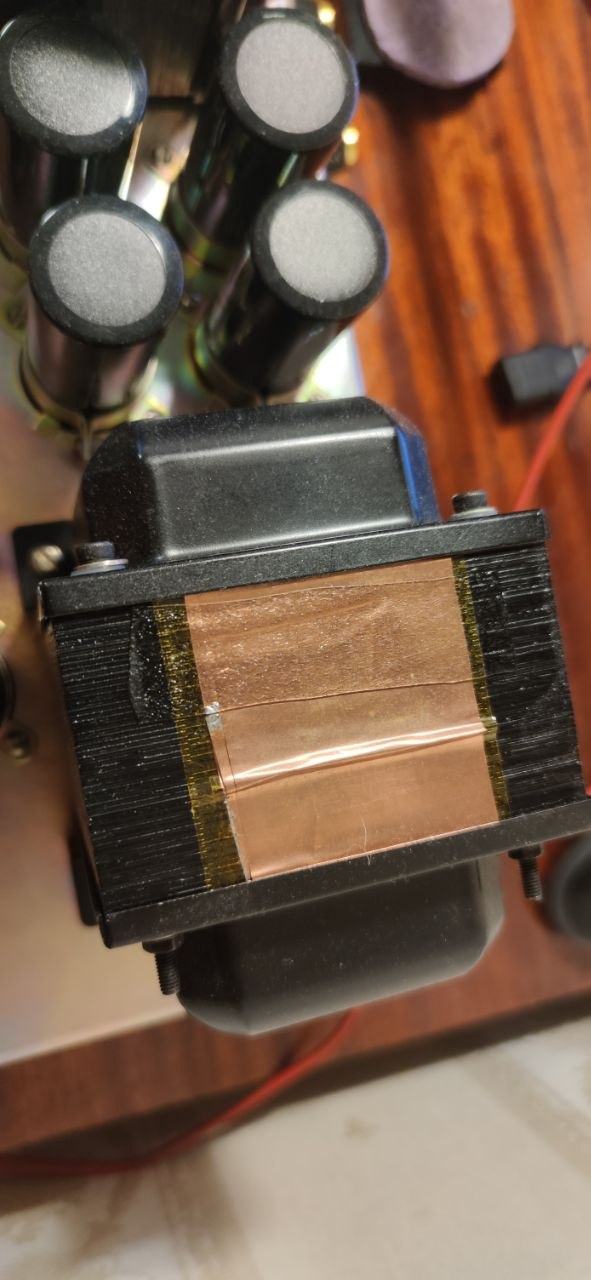

ТС без внутренней экранной обмотки но с экраном вокруг. Экран соединен в кольцо, запаян. Через корпус имеет соединение с шасси

Это оригиналы:


Вот так и я сделал.

Перематывать не буду))) Но мне кажется от силовой части фона нет.

Shoorup, оригиналы делались во времена отсутствия мобильной, спутниковой связи, ибп, импульсных БП и прочей радости

и не фонили при этом)

При желании на ютубах можно найти десяток видео с объяснением как сделать в JCM800 грамотную разводку земли, с объяснением всех недостатков оригинального решения.

От шины на потенциометрах толк есть, но только если сами потенциометры не прикручены к шасси, в таком случае она защищает от треска и щелчков. Влияние на шум от этой шины околонулевой.
К тому же не стоит использовать её как основную земляную шину для сигнальной земли.
