Demonoid, с потом гейна прояснили чего нибудь? ибо странноватый номенал там нарисован у вас
Пот гейна будет сдвоенный 100 кОм, проверял на макете, работает адекватно, звучит. Похоже на правду. Пробовал с 1 Мег, и 500 кОм, не то. С 100 кОм понравилось больше. Да и собственно причин не доверять AZG у меня нет
Вот интересная тема на забугорном форуме , про номиналы потенциометра гейна
http://music-electronics-forum.com/t17691/Весьма интересные рассуждения
"The 250k thing or even 100k pots can be used as a
less component way of dumping signal to ground on high
gain amps,
If you are just cascading stage after stage you see a lot of that
like a 1m in series and 100k to ground, although I do
see a lot of designs where they seem to be more "concerned with
supporting the signal with a higher Z.
I am not a high gain builder per say, but I end up
dumping lots of signal to ground between stages on purpose
when I do cascade them,
I guess it helps to build harmonic distortion by slowly building up the
gain over stages.. but it also helps keep you from slamming the grid and
getting ugly blocking distortion
anyway my 2 cents
steve"
Интересно что за фирма делает эти поты, которые ставятся в корнфорды... не CTS точно.
Вот пот гейна (каррера), и часть маркировки на нем. "S1970" знать бы по какому принципу они маркируются
... и добавил:Demonoid, Вах, красота
Спасибо)

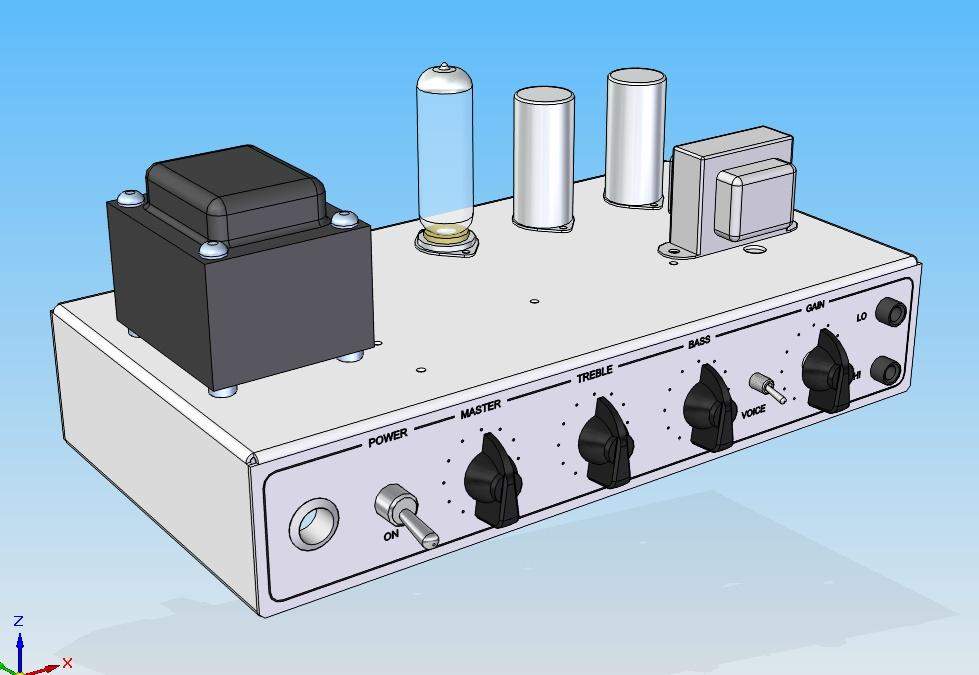

... и добавил:Demonoid, спасибо, у меня голова будет, поэтому покомпактней все сделано. К тому же оно на 95% готово, осталось совсем чуток

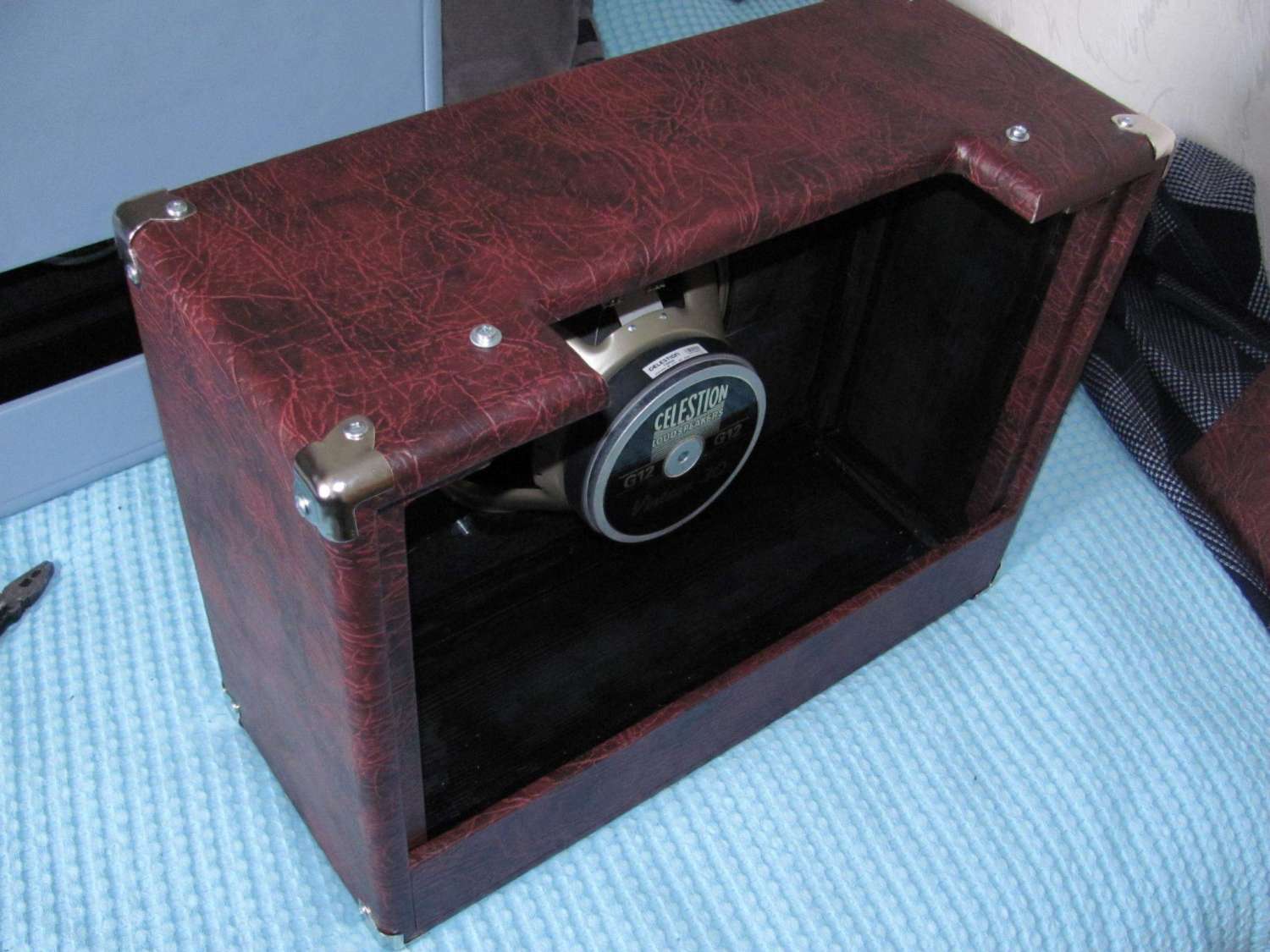

что-то в этом духе
Лихо выглядит
