Demonoid, Вот красиво и мне уже детальки с депота едут.

Demonoid, Вот красиво и мне уже детальки с депота едут.

  Эх дэпот... надо бы и мне у них что-т заказать)

Демоноид, а под какого диаметра динамик корпуса? Собрал такой, звучит хорошо даже с нашими лампами 6н2п-ев и 6п14п, спасибо за труды по отрисовке схемы. Там правда в лейке ошибка, резисторы 470к и 100к которые идут на вторую лампу, между ними перемычка нарисована жирным черным цветом как и остальная земля, ее цеплять на землю не надо

 Динамик 12", и лучше использовать такой ка  в оригинале. А там Винтаж 30.  На счет ошибки, там все верно разведено, просто цвет перемычки черный, от него нет отвода к земле.

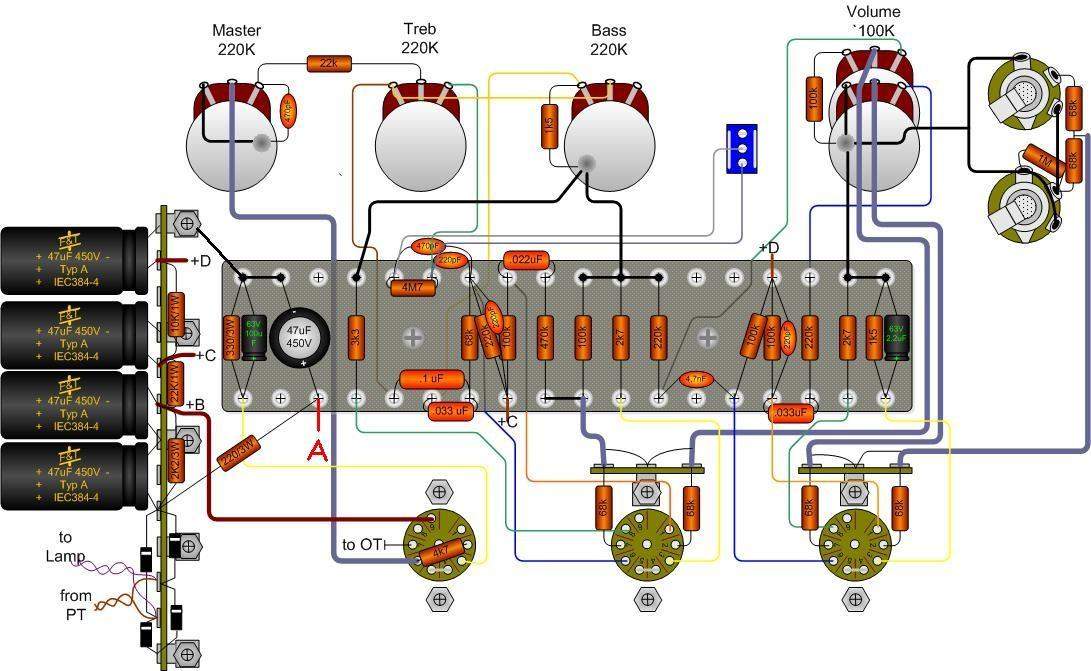

позволю себе небольшое исправление лейки

 Спасибо, кстати довольно важное уточнение. А то кто не видел фоток оригинала сразу может и непонять откуда питается анод выходной лампы

Demonoid, а где продолжение?

ммм. сдается мне это не тот кожзам...

ммм. сдается мне это не тот кожзам...

 Тот Ребята захотели такой , фирмовый Oxblood им не пришелся по вкусу, хотя была возможность взять 1 в 1 по цвету с оригиналом.

вот тут подборочка расцветок:


 Охксблод третий снизу правая "колонка"

и кстати Арлекины не все по умолчанию Оксблод, есть и черные, есть и белые


и даже такие


... и добавил:

Mepk,  Собирай скорей)))

Demonoid, у тебя харлекин фонит то?

 у меня еще нет Арлекина А так нет, на тестовом шасси не фонил.

 А что есть нарекания на работу схемы? Прошу поделится

Demonoid, ну ты форум читаешь? чамп то фонит дай боже самодельный, а тут у тебя целых две лампы в преде

 А понял чето видел одним глазом, ну надеюсь что аж с двумя баллонами в преде справлюсь))) Тут в оригинале ( в мостике БП) диоды 1N4007 стотят, думаю может их на FR207 заменить... Хотя ничего не мешает попробовать и те и другие Еще может ради интереса зашунтировать высоковольтной керамикой... Как делают в некоторых экземплярах


 п.с. - кстати щас про этот зверский чамп читану, аж интересно стало, что ж там за мегашумящий монстр на двух каскадах)))
