Автор Тема: спаять Fender Champ (или чего попроще)  (Прочитано 233380 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн vitallica

  • Новичок
  • *
  • Сообщений: 42
Re: спаять Fender Champ (или чего попроще)
« Ответ #1980 : Февраля 06, 2014, 21:49:19 »
Цитата: GeorgeM от Февраля 06, 2014, 21:10:11
схему\напряжения в студию.
анод 1-го триода - 146
катод 1-го триода - 1,27
анод 2-го триода - 141
катод 2-го триода 1,28
первый электролит - 320
второй - 270
третий - 230
катод 6п6с -16,5

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5430
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: спаять Fender Champ (или чего попроще)
« Ответ #1981 : Февраля 06, 2014, 22:19:28 »
ну так, почти сотни вольт анодного не хватает - вот рановато и грузится.

Оффлайн vitallica

  • Новичок
  • *
  • Сообщений: 42
Re: спаять Fender Champ (или чего попроще)
« Ответ #1982 : Февраля 06, 2014, 22:28:13 »
Цитата: GeorgeM от Февраля 06, 2014, 22:19:28
ну так, почти сотни вольт анодного не хватает - вот рановато и грузится.
Разве? Я с этой лейкой сверял, здесь анодка 150

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5430
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: спаять Fender Champ (или чего попроще)
« Ответ #1983 : Февраля 07, 2014, 09:12:38 »
во первых 350, а во вторых этого мало. с 410вольтами на первом кондёре, например, звучит гораздо гораздее.
...с оригинального транса в твидовом чемпе выходило 280-315 вольт переменки вот и считай. заодно можешь найти автора лейки и пенделя ему дать.

Оффлайн Log_out

  • Эксперт
  • *****
  • Сообщений: 1162
Re: спаять Fender Champ (или чего попроще)
« Ответ #1984 : Февраля 07, 2014, 09:28:03 »

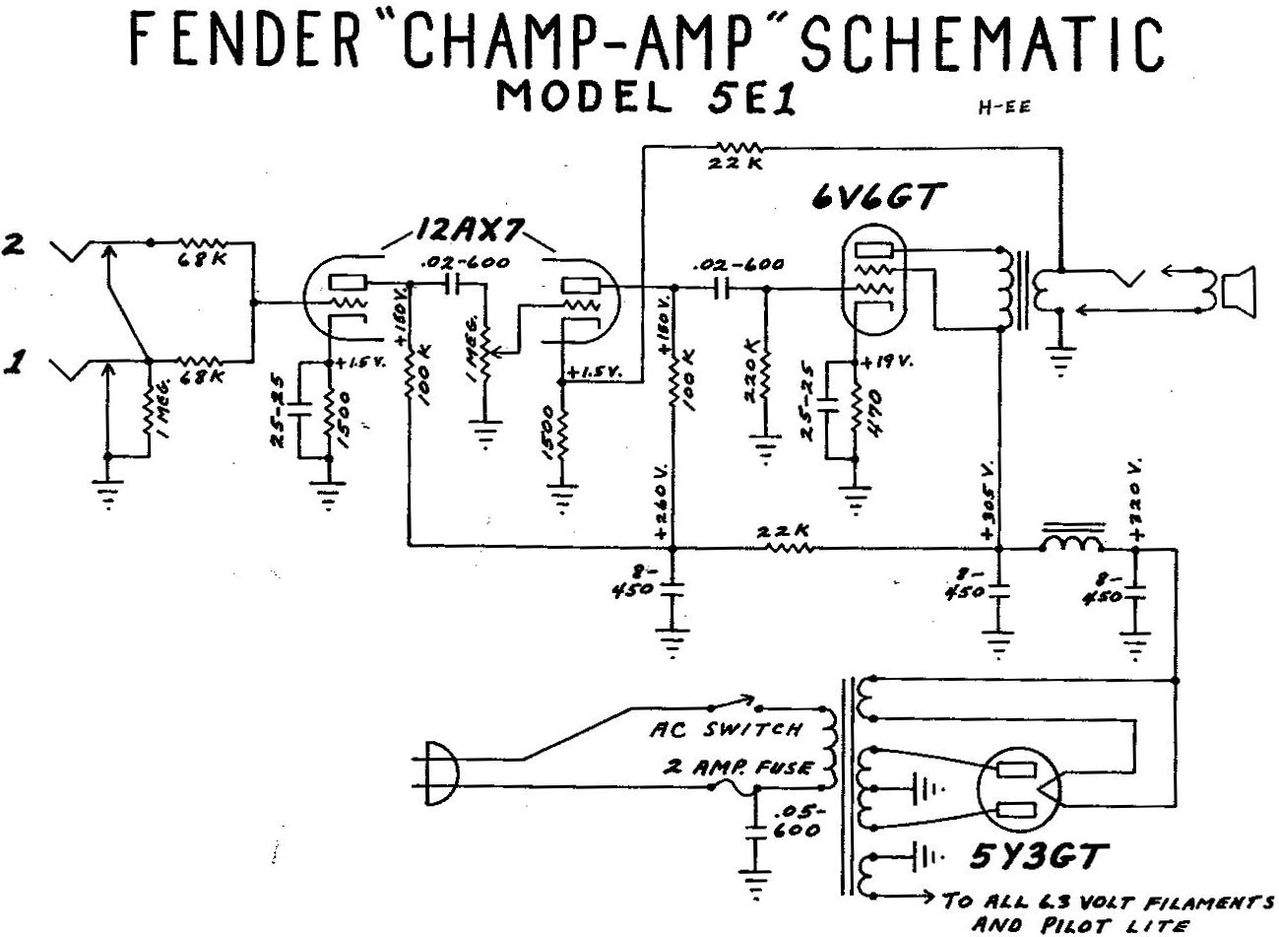

а как же фирменные фендеровские схемы с картой напряжений? Вот такая, например.1006271-0

Оффлайн vitallica

  • Новичок
  • *
  • Сообщений: 42
Re: спаять Fender Champ (или чего попроще)
« Ответ #1985 : Февраля 07, 2014, 09:42:02 »
Получается подобрать сопротивления что бы напруги совпадали, на входе у меня какраз 320 как и тут? Разве за подгруз не предусилительный каскад отвечает?

Оффлайн Ksandr-

  • Эксперт
  • *****
  • Сообщений: 1437
  • хто здесь?!
Re: спаять Fender Champ (или чего попроще)
« Ответ #1986 : Февраля 07, 2014, 10:11:17 »
vitallica, отвечает. но сигнал на выходе каскада не может быть выше напряжения питания. соотвественно чем ниже напряжение питание тем сильней ограничение

Оффлайн Lucker

  • Опытный
  • ****
  • Сообщений: 547
Re: спаять Fender Champ (или чего попроще)
« Ответ #1987 : Февраля 07, 2014, 10:24:49 »
Цитата: GeorgeM от Февраля 06, 2014, 22:19:28
ну так, почти сотни вольт анодного не хватает - вот рановато и грузится.
:pozor:

vitallica, напряжение на катоде по чамповскому феншую должно быть 1,8+/-0,5 В. У тебя 1,27 В - наверное влияет! Попробуй увеличить катодные резюки с 1,5 кОм до 1,8 кОм.

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5430
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: спаять Fender Champ (или чего попроще)
« Ответ #1988 : Февраля 07, 2014, 15:15:57 »
Цитата: Log_out от Февраля 07, 2014, 09:28:03
а как же фирменные фендеровские схемы с картой напряжений?
учитывая что AZG в своё время специально мерял напруги оригинальных старых чемпов, которые я и привёл - терзают меня сомнения насчёт верности циферок на этих лейках, и несколько об авторстве.

Оффлайн vitallica

  • Новичок
  • *
  • Сообщений: 42
Re: спаять Fender Champ (или чего попроще)
« Ответ #1989 : Февраля 11, 2014, 10:00:19 »
Поставил в катод резистор 2.2к, напряжение стало:
1 анод - 158в
1 катод - 1.56в
2 анод - 159в
2 катод - 1,47в
Звучать стало получше. Вопрос, можно так оставлять? Режим нормальный?

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5430
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: спаять Fender Champ (или чего попроще)
« Ответ #1990 : Февраля 11, 2014, 10:51:20 »
Нормально, по мощности на пределе но жить будет.

Оффлайн vitallica

  • Новичок
  • *
  • Сообщений: 42
Re: спаять Fender Champ (или чего попроще)
« Ответ #1991 : Февраля 11, 2014, 11:22:51 »
GeorgeM, ,будь добр, расскажи как ты мощность подсчитал? Я так понял имеется ввиду мощность рассеиваемая анодом? И формала как я понимаю P= I * U? Так?

Оффлайн Ksandr-

  • Эксперт
  • *****
  • Сообщений: 1437
  • хто здесь?!
Re: спаять Fender Champ (или чего попроще)
« Ответ #1992 : Февраля 11, 2014, 11:37:52 »
vitallica, P=I*(Uанода-Uкатода)

Оффлайн vitallica

  • Новичок
  • *
  • Сообщений: 42
Re: спаять Fender Champ (или чего попроще)
« Ответ #1993 : Февраля 11, 2014, 15:02:11 »
Ksandr-, еще один нубский вопрос :pozor: А I где брать? Это ток чего? И его мерять или вычислять? :pozor:

Оффлайн SanderZ

  • Опытный
  • ****
  • Сообщений: 697
  • диванный рукосуй
Re: спаять Fender Champ (или чего попроще)
« Ответ #1994 : Февраля 11, 2014, 15:03:15 »
Цитата: GeorgeM от Февраля 11, 2014, 10:51:20
Нормально, по мощности на пределе но жить будет.
Ток через лампу около 0,7мА, мощность рассеивания - около 0,1Вт. Это не предел для 12AX7... ???

... и добавил:

Цитата: vitallica от Февраля 11, 2014, 15:02:11
Ksandr-, еще один нубский вопрос :pozor: А I где брать? Это ток чего? И его мерять или вычислять? :pozor:
Ток через лампу=напряжение на катоде/катодный резистор.

... и добавил:

Цитата: vitallica от Февраля 11, 2014, 10:00:19
Поставил в катод резистор 2.2к, напряжение стало:
1 анод - 158в
1 катод - 1.56в
2 анод - 159в
2 катод - 1,47в
Звучать стало получше. Вопрос, можно так оставлять? Режим нормальный?
Режимы практически такие же, как на схеме, представленной Log_out.
« Последнее редактирование: Февраля 11, 2014, 15:05:57 от SanderZ »
