не срезал - подключил 5к вместо 8к. напряжение видимо было высоковато или еще че, но он тогда стал теплым.

Я бы в аудиоинструменте заказал в таком случае. Дешево и сердито.

Выходы не расписаны потому, что они мотают силовики индивидуально, по ТЗ заказчика. Найти в интернете параметры силовика для Чампа, я надеюсь, проблемы не составит. В самом тяжёлом случае просто напиши им, что тебе нужен силовик для чампа, они сами рассчитают.

Почитал тему, и не нашел ответа на мой косяк, у меня свист начинается когда выкручиваю с 80 до 100% громкость. и перегруз как вроде лампа запирается. лампы новые, что это может быть?
Тут был совет в теме "при запуске усилок дико свистит - надо поменять местами контакты вторички выходного трансформатора" - это не то?

... и добавил:

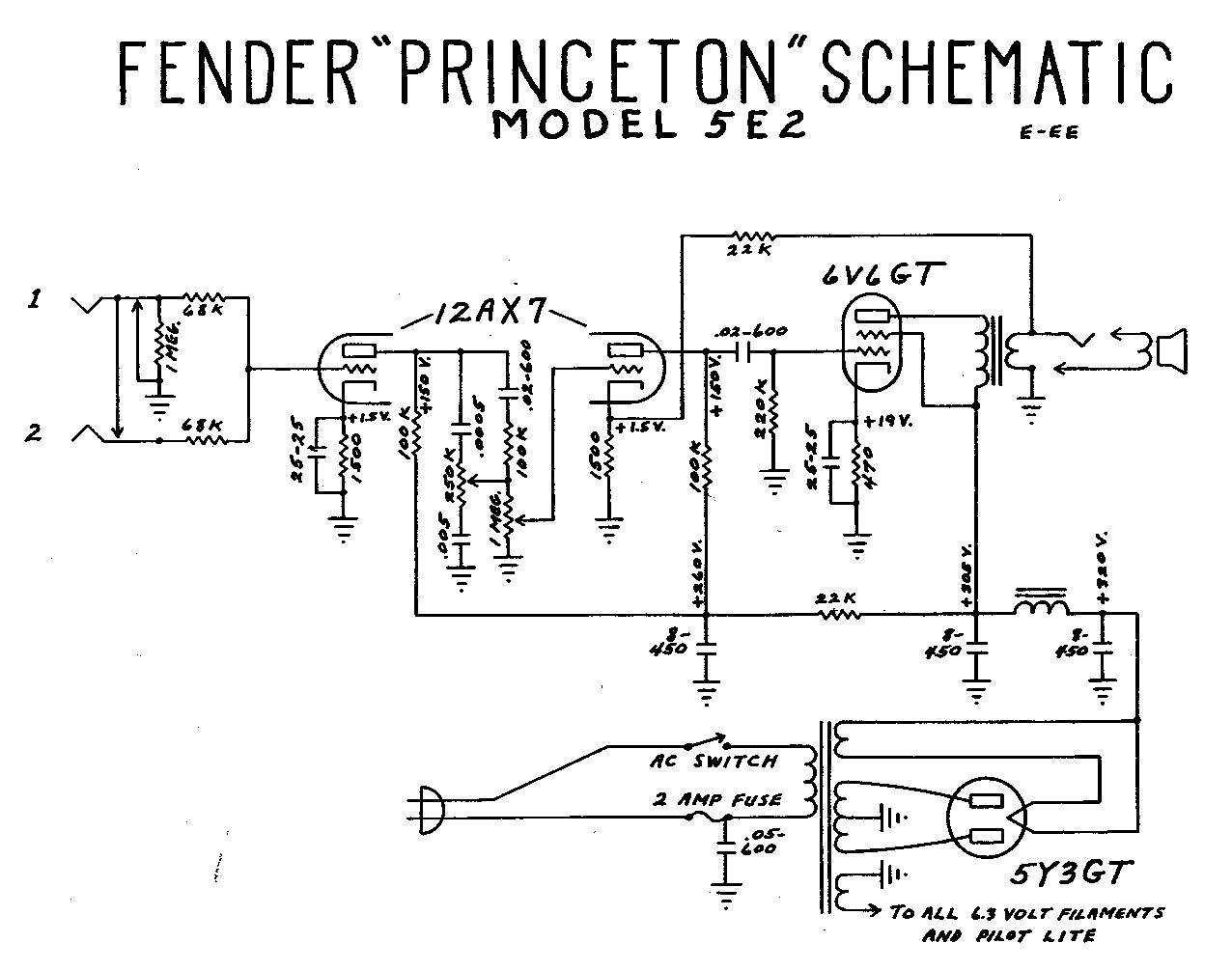

да собран по схеме 5Е1 на лампах н2п и 6п6с

Олег Дяглев, Свист - похоже на возбуд. Когда неправильно подключен выходник, свистит сразу и громко (может бывает и по другому, опыта и знаний у меня немного ).

так в том то и дело что не сразу!  нормально все звучит, но начинаешь выкручивать волюм к максимальному значению тогда и появляется этот свист

... и добавил:

переставляю лампу на н23п все отлично кстати

так в том то и дело что не сразу!  нормально все звучит, но начинаешь выкручивать волюм к максимальному значению тогда и появляется этот свист

... и добавил:

переставляю лампу на н23п все отлично кстати

У меня было такое в одном усилке. Удалось вычислить, что возбуд был из-за близкого расположения выходного транса и входного гнезда. Просто монтаж транса сделан был так, что он наполовину располагался в подвале, а не сверху шасси. Сделал экранировку того и другого, всё стало хорошо. Попробуй.

470 ом на сетку (4нога)выходной лампы,у меня прошел возбуд

Вполне себе симпотные усилители.
Про раму, тебе присылают штамповку, а ты ее гнешь и соединяешь заклепками, так я понял? Металл не тонковат?
