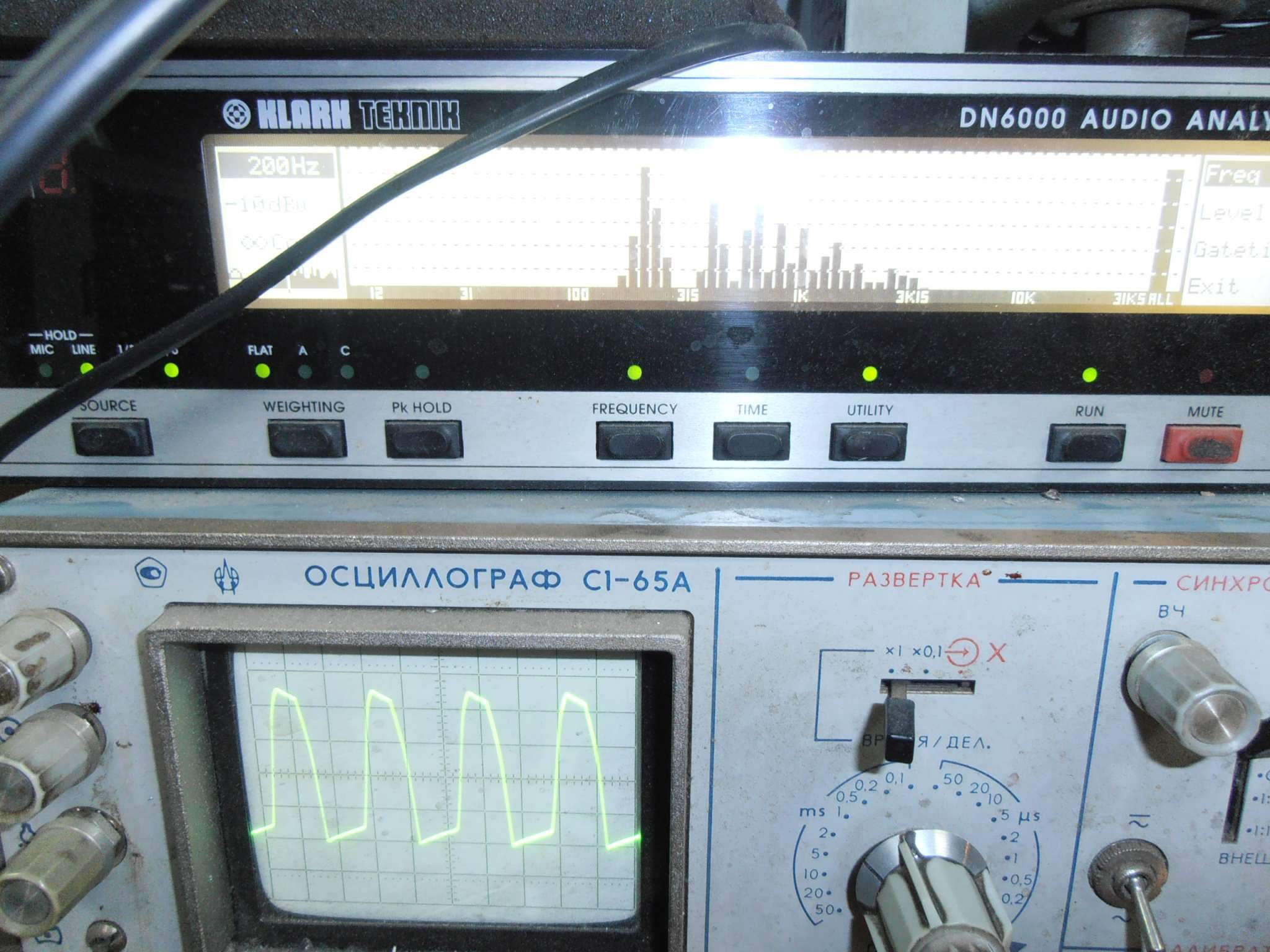

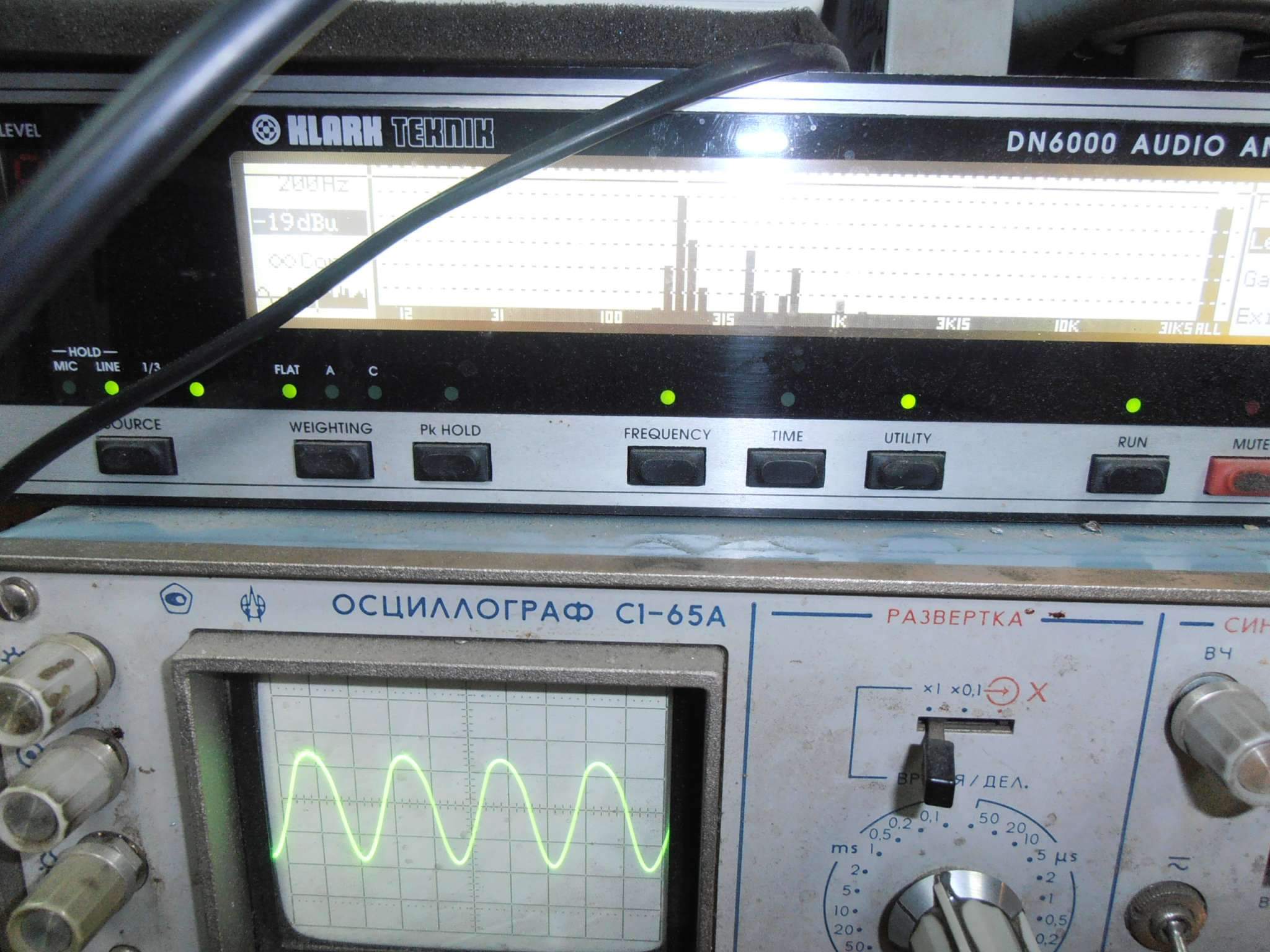

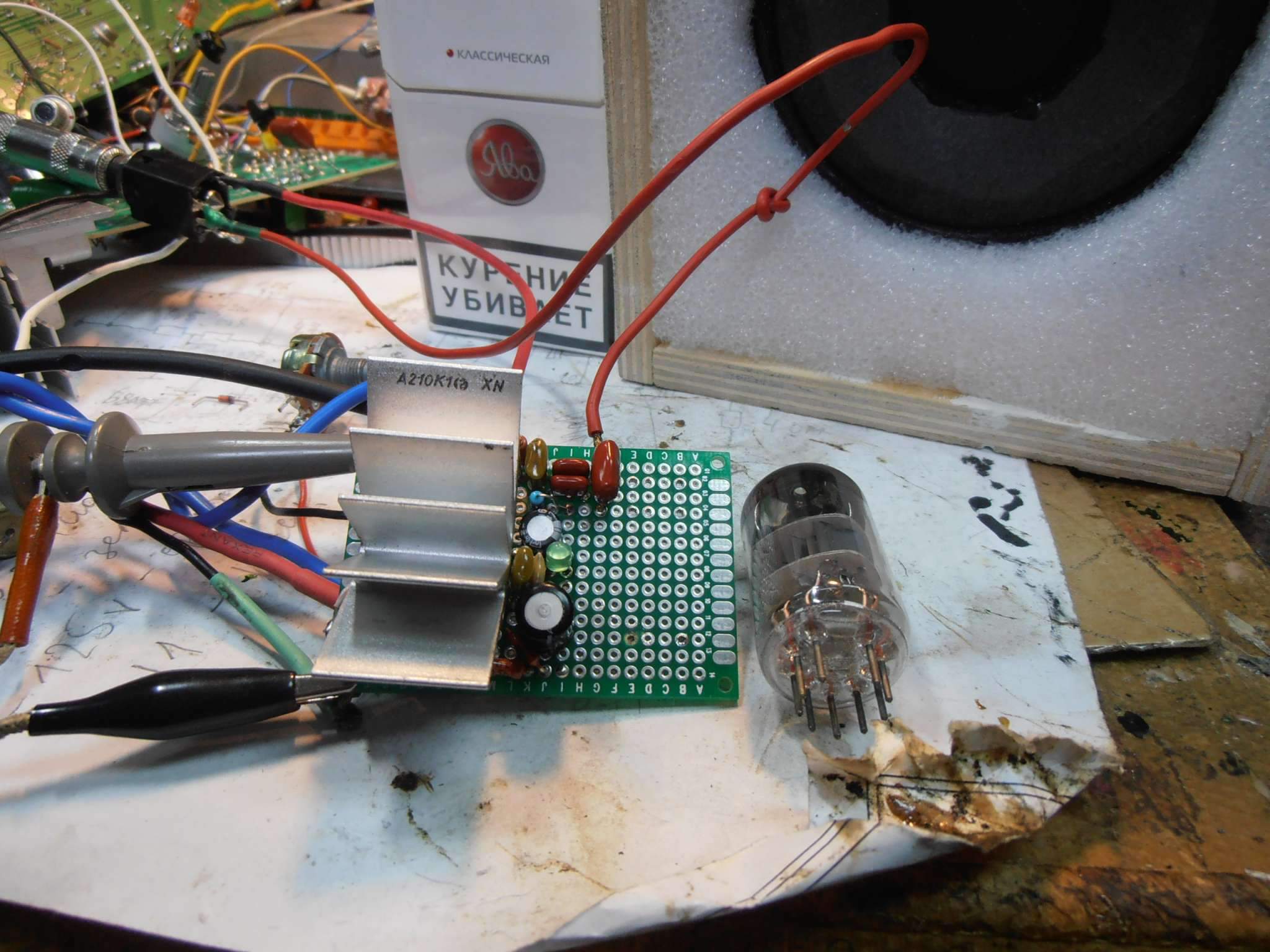

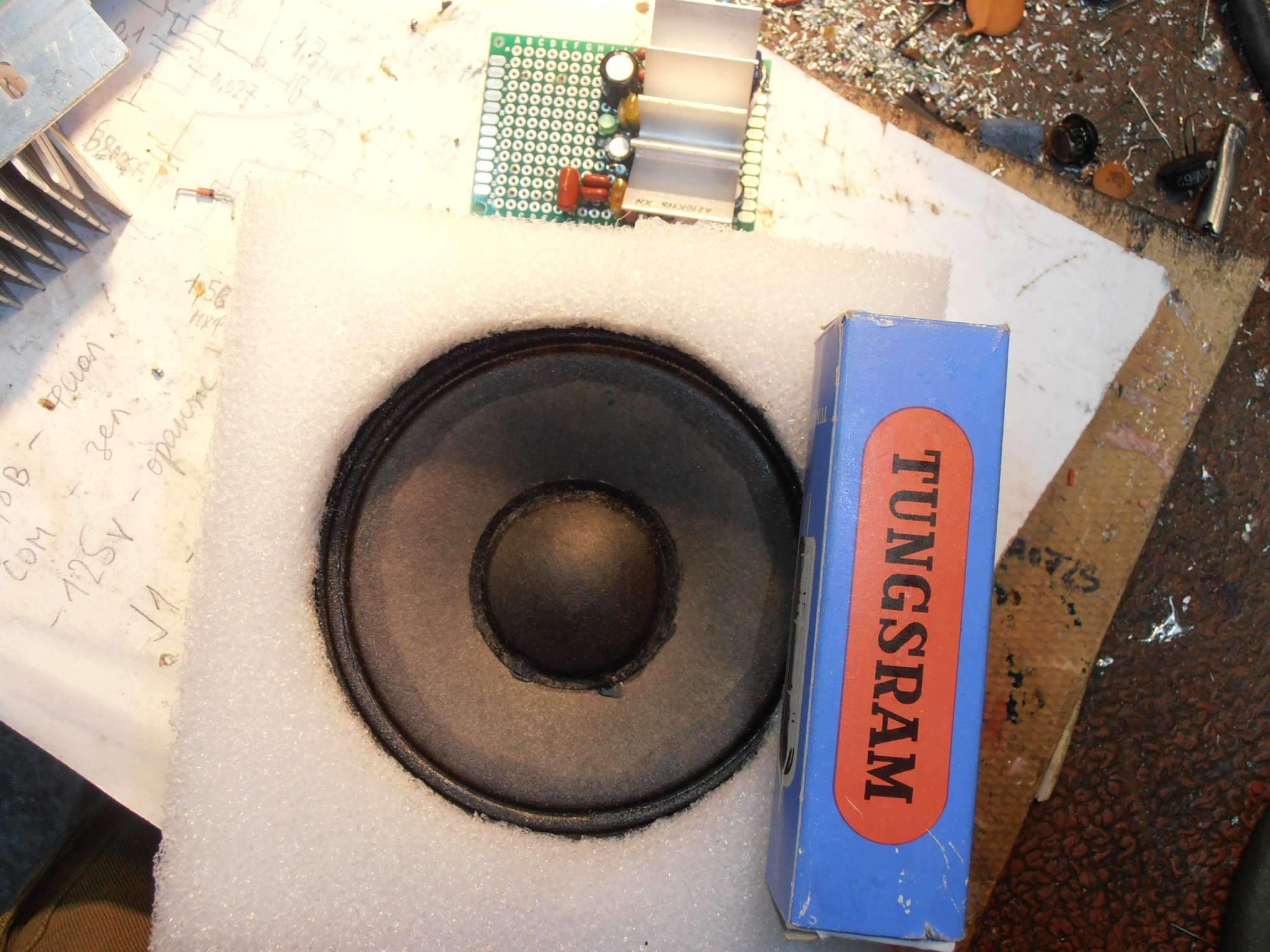

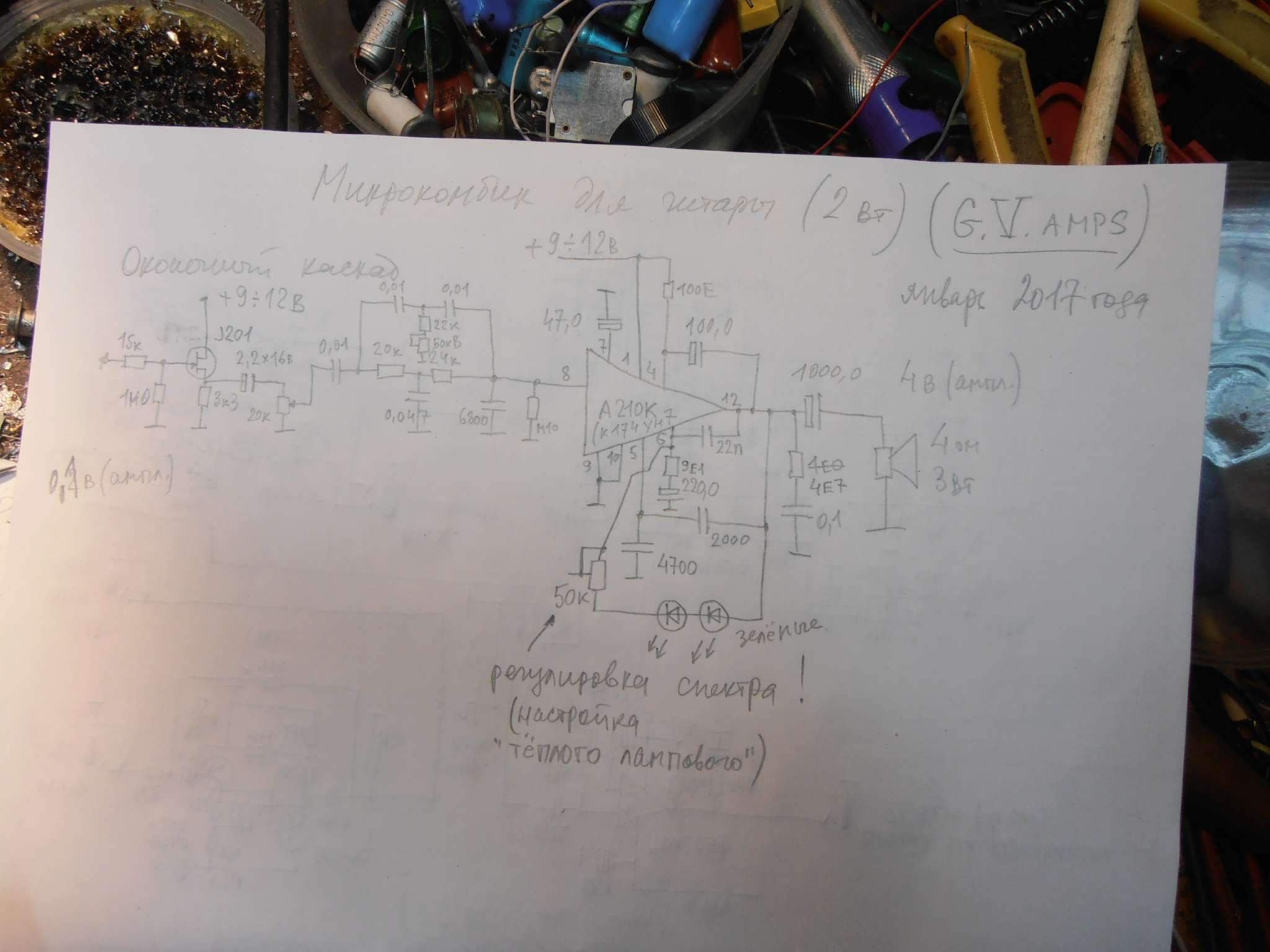

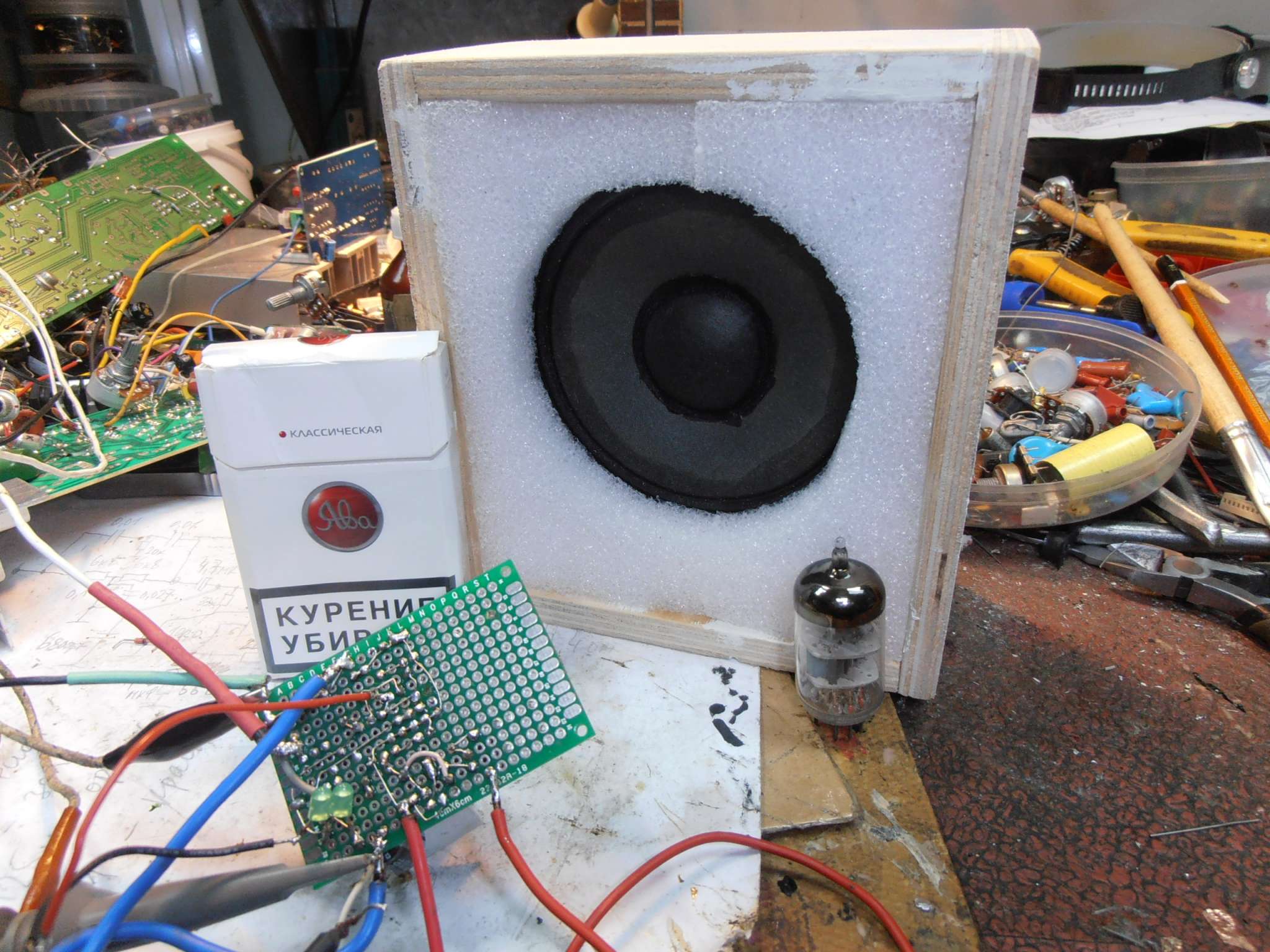

От "делать нечего" разработал схемку на доступных деталях для домашнего гитарного усилителя . При использовании данного динамика (в коробочке размером 155 х 140 х 75 мм ) . Ставился клИновый звук . Возможно ,что при применении хорошего предварительного усилителя , будет и перегруз приличный . Пока некогда мне этим заниматься .  Вся инфа на фото (см. аттач)

не совсем..... "тот самый" пока  "вылизывается" , потом демо записи ....и т.д. (пару месяцев ещё...) .   Это клИновый , примерно как "взрослый Дамбл" , но маленький... для дома .

A210K (RFT , из телеков "COLORMAT 4605" , кажется...) , полный аналог К174ун7 (из советских телевизоров и кассетников , можно прям на оригинальной плате модуля перепаять) . Передиралось всё с TBA810 http://www.circuitdiagramworld.com/uploads/allimg/201411/cqs1287095162x.gif
 По одинаковой цоколёвке справочник даёт : A205K,A208E,A208K,A210E,A210K,DG810,К174ун7,К174ун9, MA783, TBA310AS,TBA790D,TBA790U,TBA810 (AS,AT,DS,DAS,S,T) ,TCA150(D,U,S,T) , TCA830(A,S,), TCA940(E),UL1440,UL1481P . Подробнее  надо погуглить -это уж сами

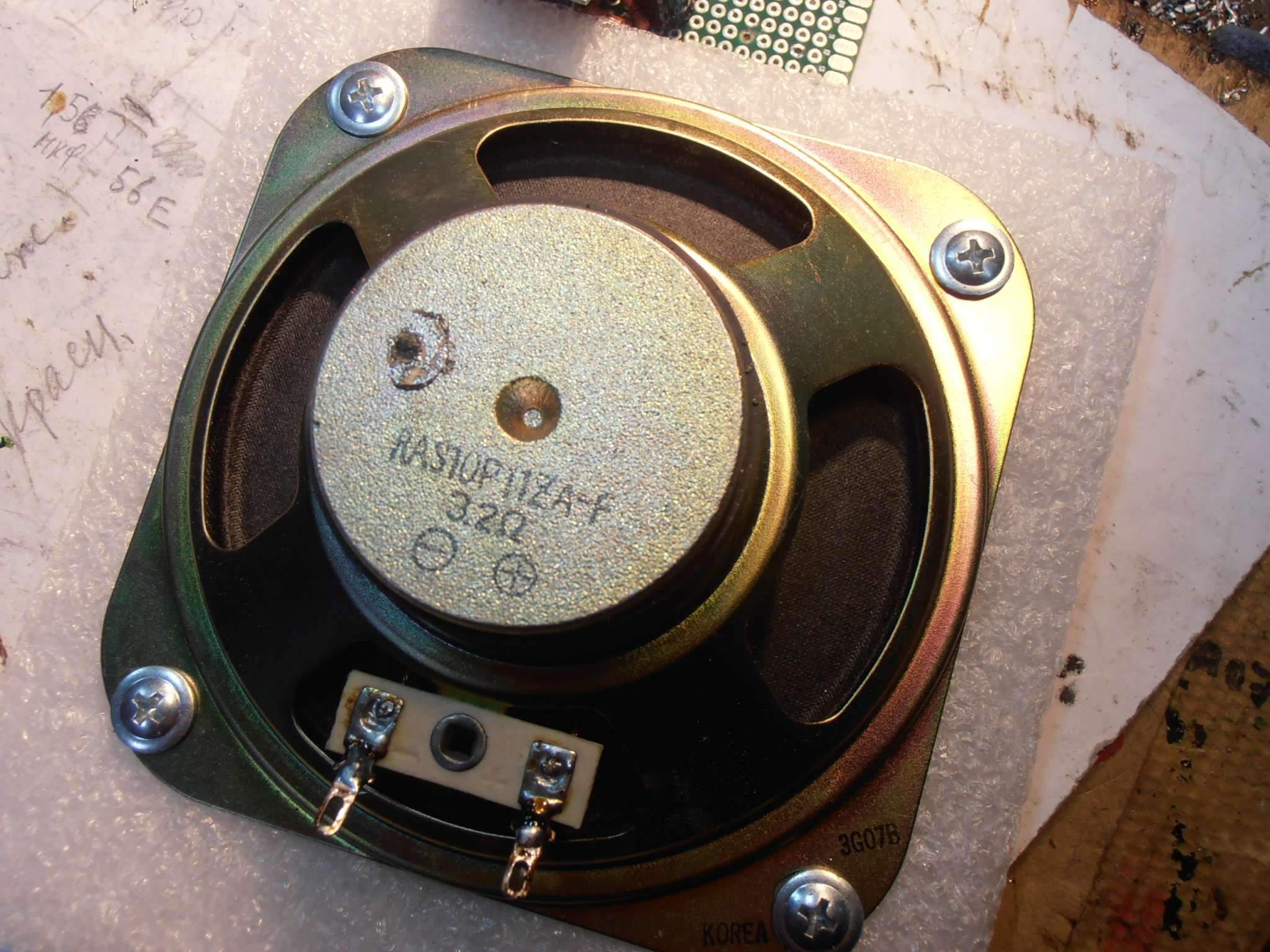

Не знаю ,как у 2030-й  с устойчивостью  к возбуду при глубокой ООС  на ВЧ .  Хотел на TDA2003 попробовать.....не нашел в тумбочке . Зато 174ун7  много и А210К  пару штук нашел . Вот с ними и "заморочился".  Мне именно 2-х ваттный был нужен ,под имеющийся динамик (3 ватта ,4 ома) и при +9 вольт питания.

Не знаю ,как у 2030-й  с устойчивостью  к возбуду при глубокой ООС  на ВЧ .  Хотел на TDA2003 попробовать.....не нашел в тумбочке . Зато 174ун7  много и А210К  пару штук нашел . Вот с ними и "заморочился".  Мне именно 2-х ваттный был нужен ,под имеющийся динамик (3 ватта ,4 ома) и при +9 вольт питания.

На 2030 оконечник у Peavey Rage(Blazer)158 очень годный. Можно прям пивовую схему брать и делать.
UPD: Вру, на 2040.

Лёха2009,  Да , 0.25 ваттные вполне подойдут.
