AMT SS-10
« : Апреля 15, 2019, 13:59:02 »
Всем здравия!
попал ко мне в руки АМТ СС-10

вход питания с нестандартной полярностью минус оказался снаружи...
подскажите как привести прибор к заводскому варианту (- в центре)

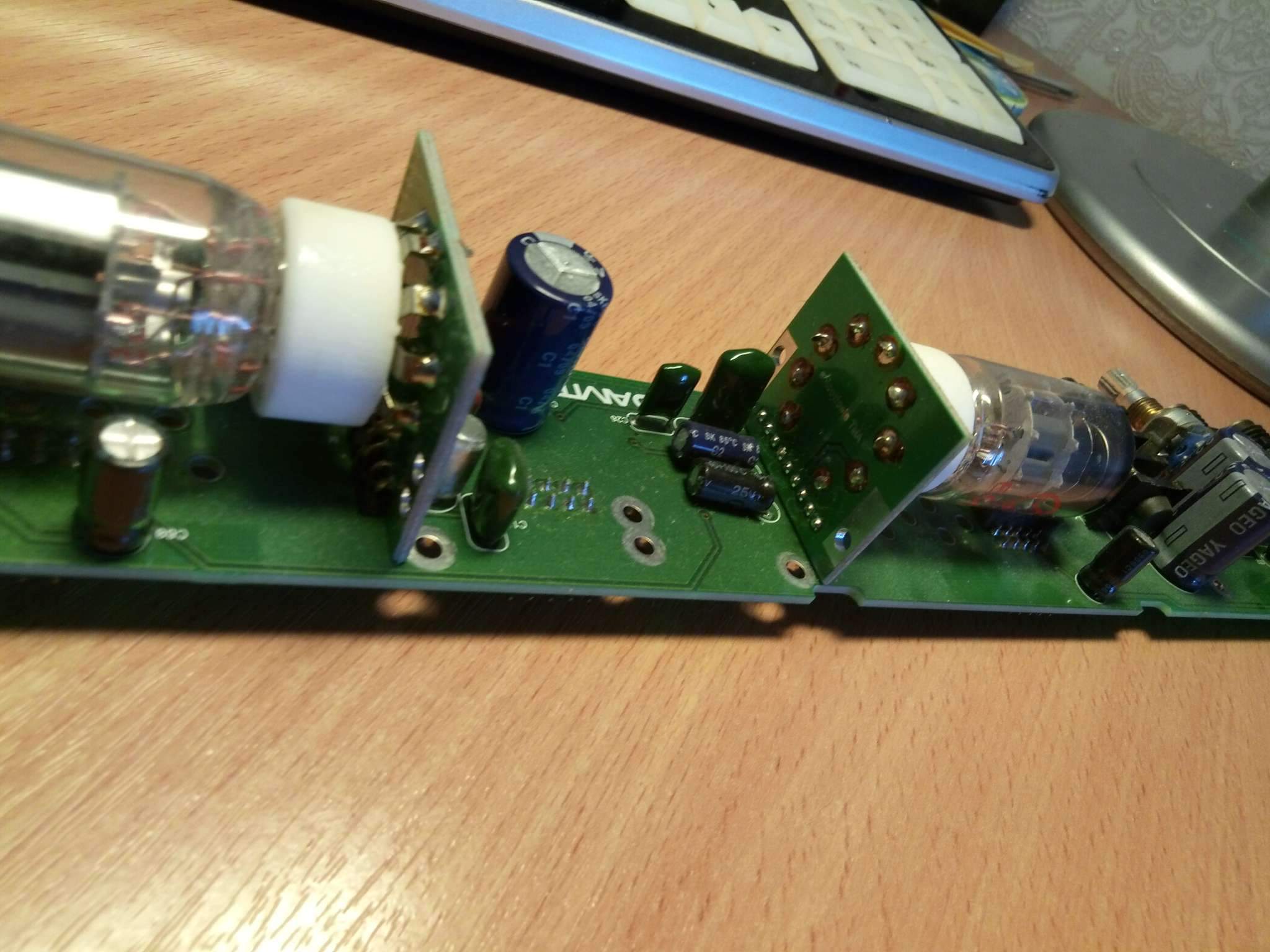

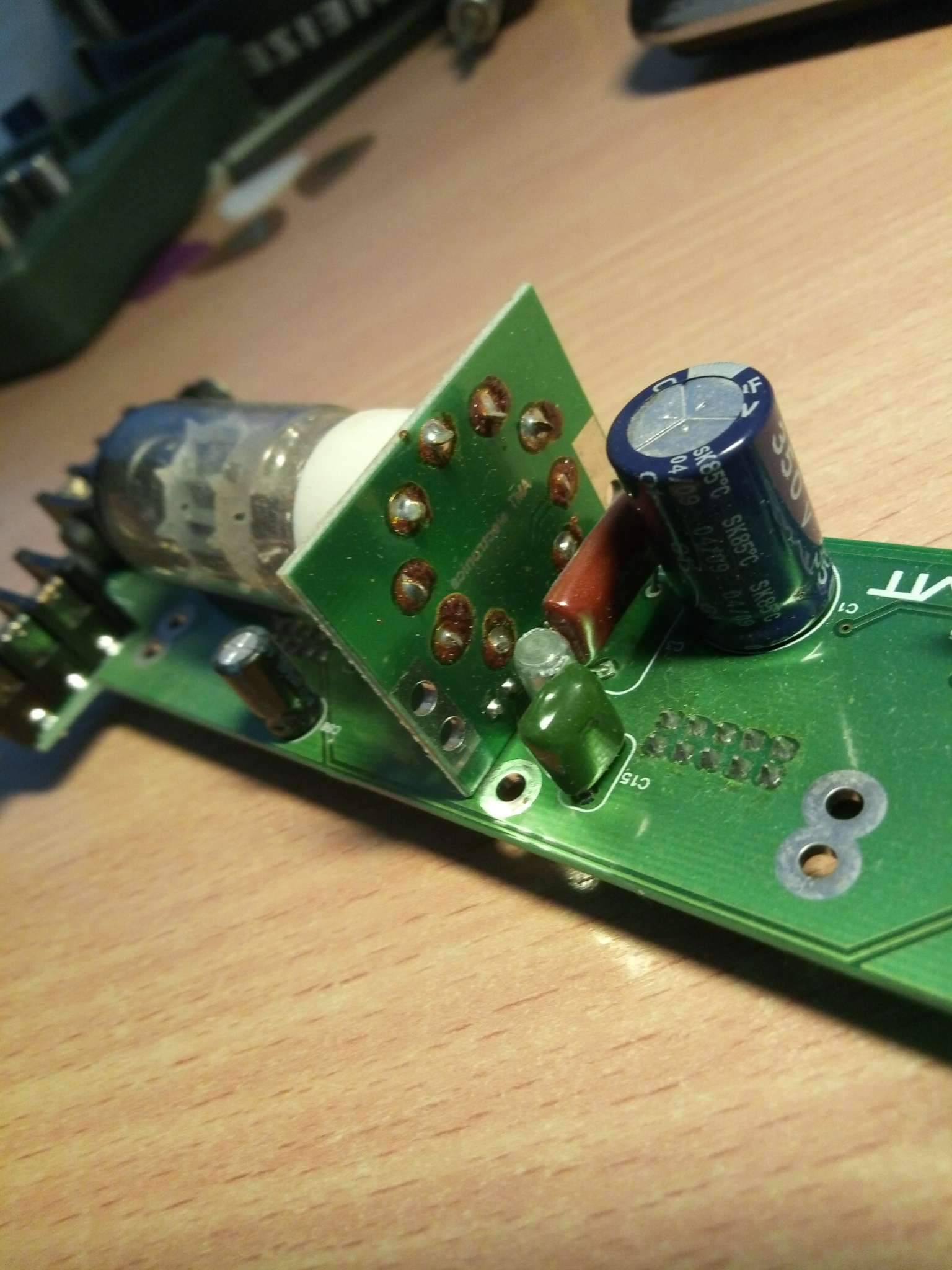

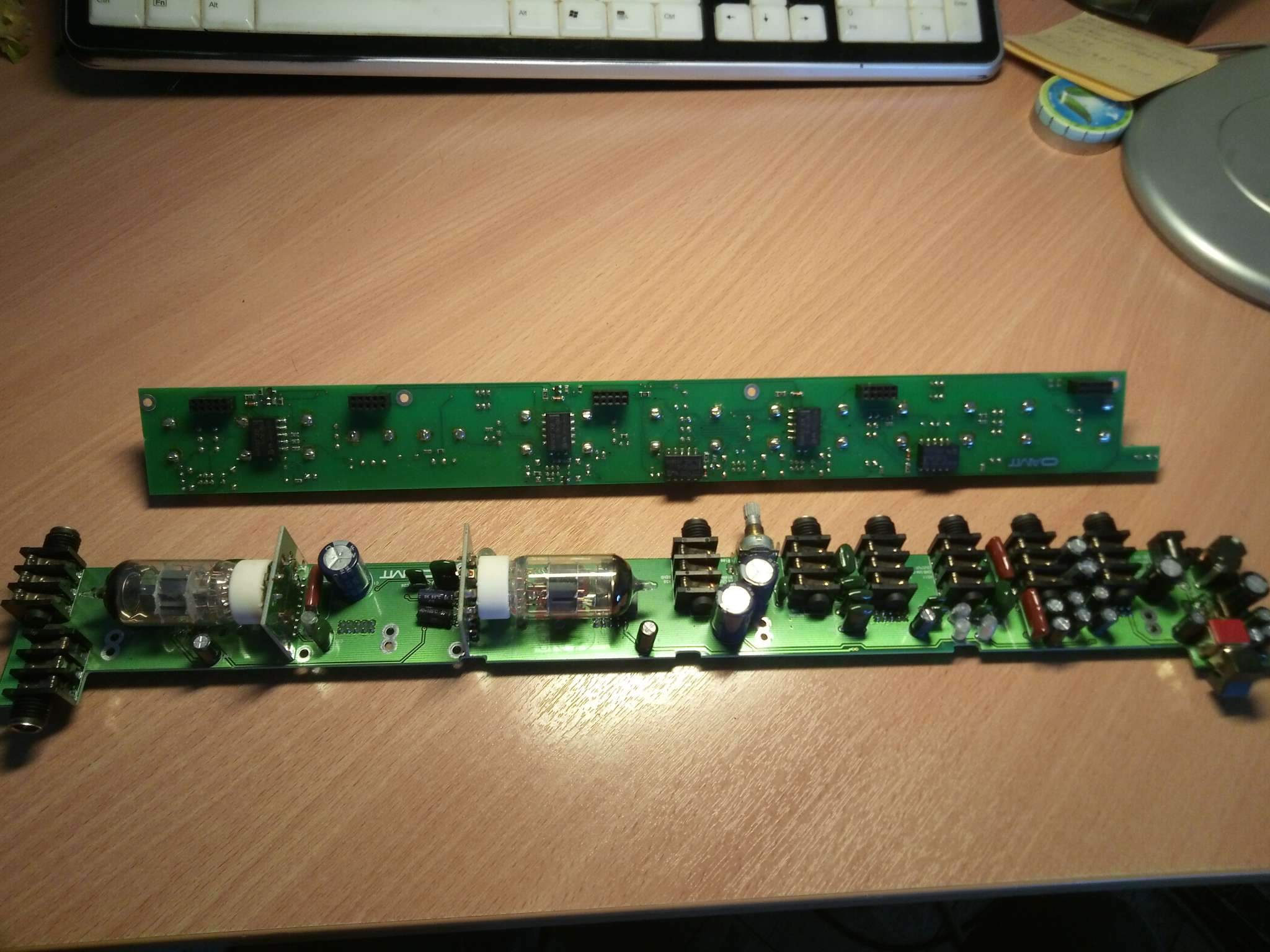

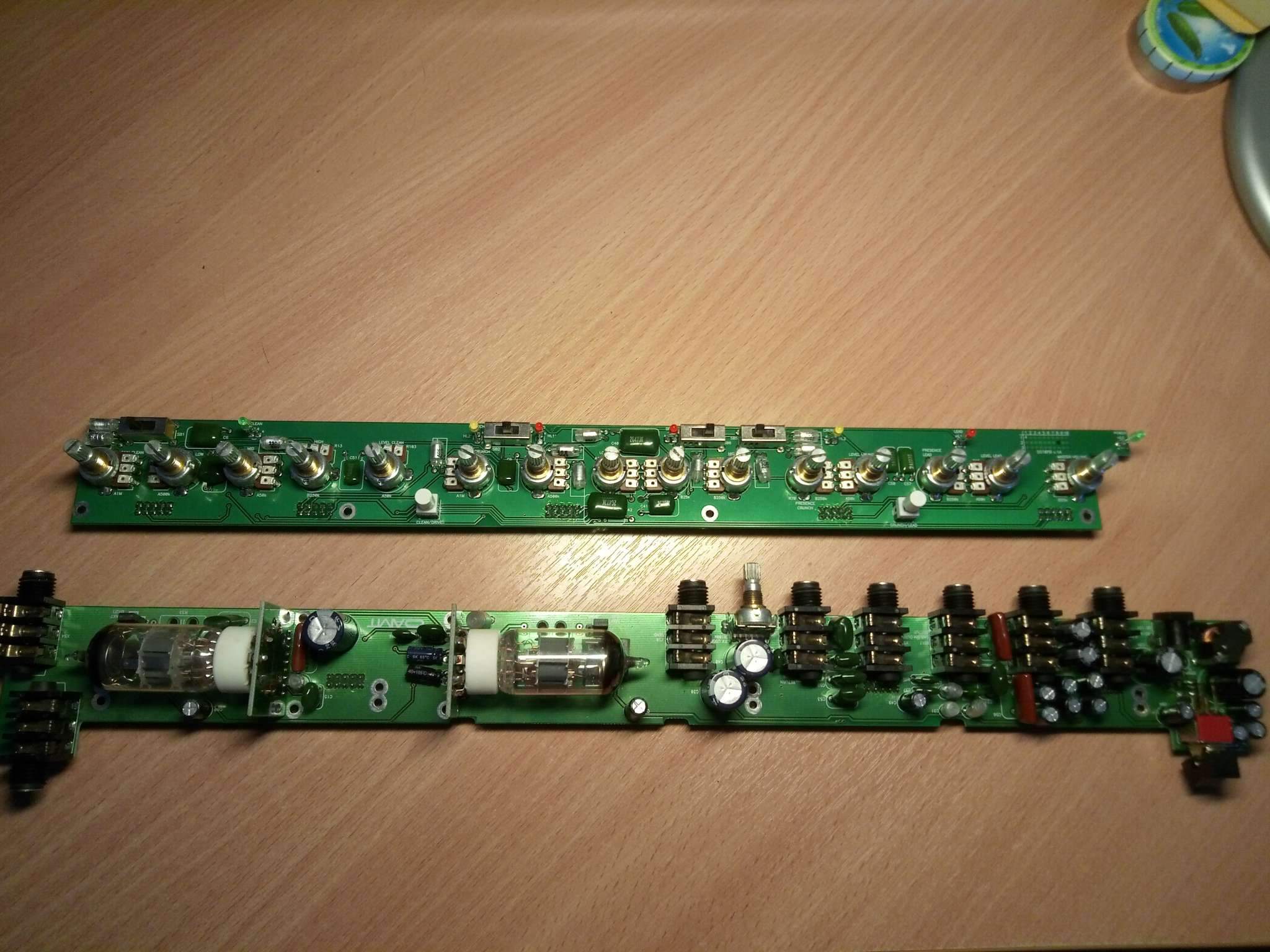

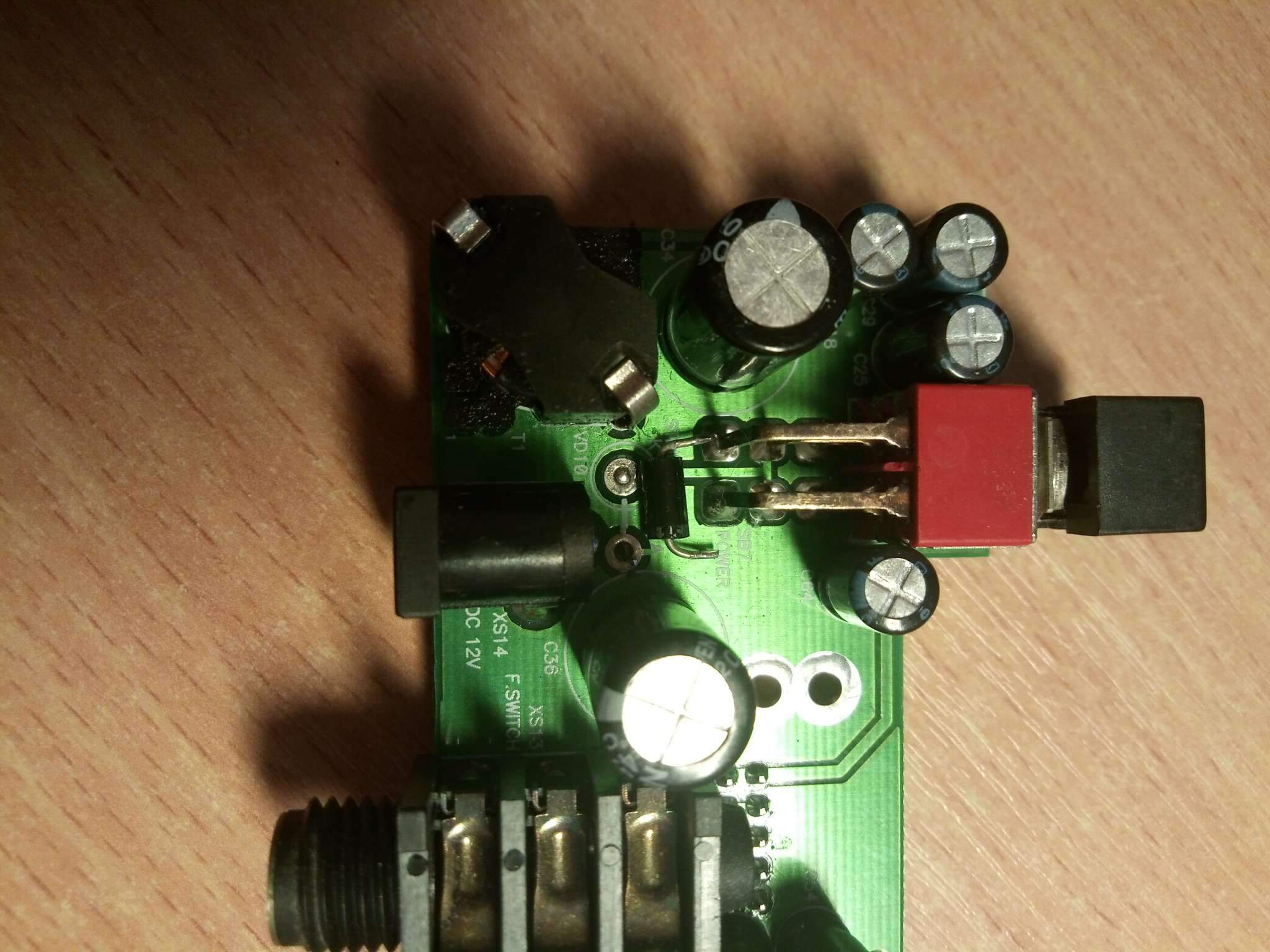

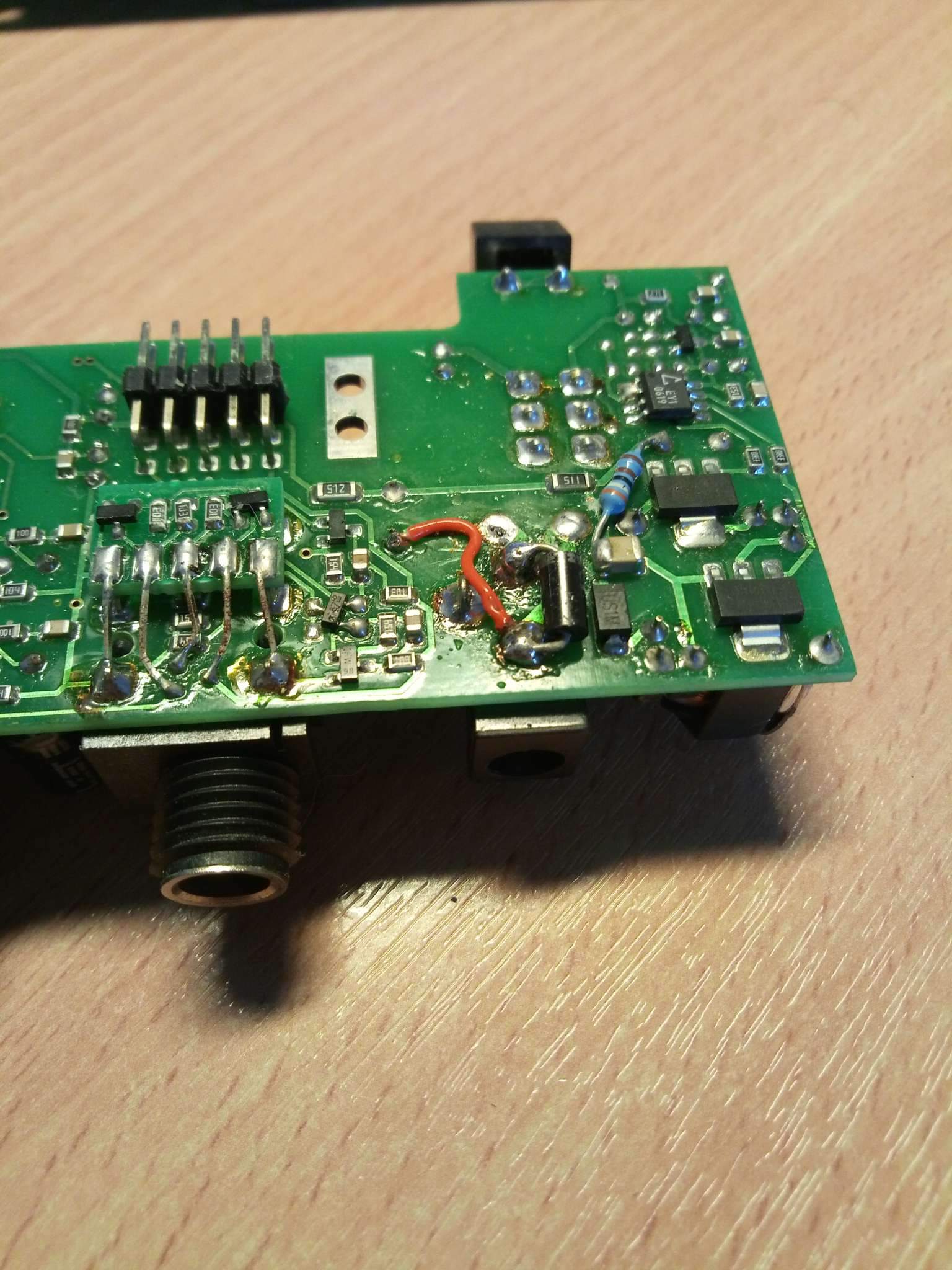

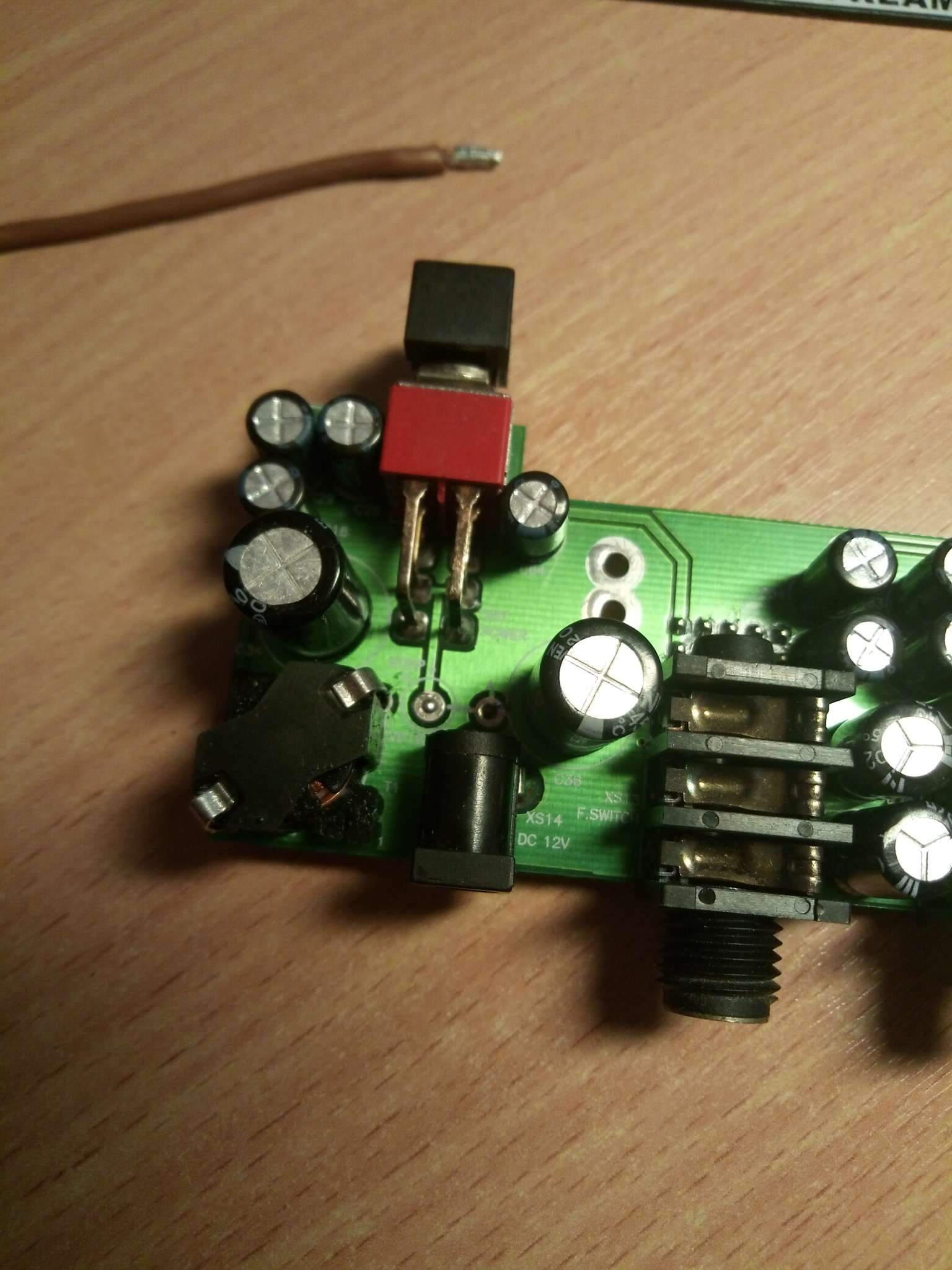

я так понимаю на последнем фото, в районе гнезда питания, явно что то лишнее...
красный проводок идет на  (-) к конденсатору

« Последнее редактирование: Апреля 16, 2019, 17:07:29 от VaDeR »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8116
  • Репутация: +2388/-17
  • Atypique
Re: AMT SS-10 помогите сменить полярность на родную
« Ответ #1 : Апреля 15, 2019, 17:02:30 »
Надо убрать напаянный диод и перемычку. Наверняка под ними обнаружатся перерезанные дорожки, которые надо будет восстановить.

Оффлайн VaDeR Автор темы

  • Эксперт
  • *****
  • Сообщений: 2062
  • Репутация: +325/-48
Re: AMT SS-10 помогите сменить полярность на родную
« Ответ #2 : Апреля 15, 2019, 17:37:17 »
диод я так понимаю для защиты от переполюсовки...?
хотелось бы эту функцию оставить...
куда его нужно будет впаять?

... и добавил:

чуть правее красной перемычки осталось отверстие, там явно что то было впаяно...

... и добавил:





... и добавил:



... и добавил:

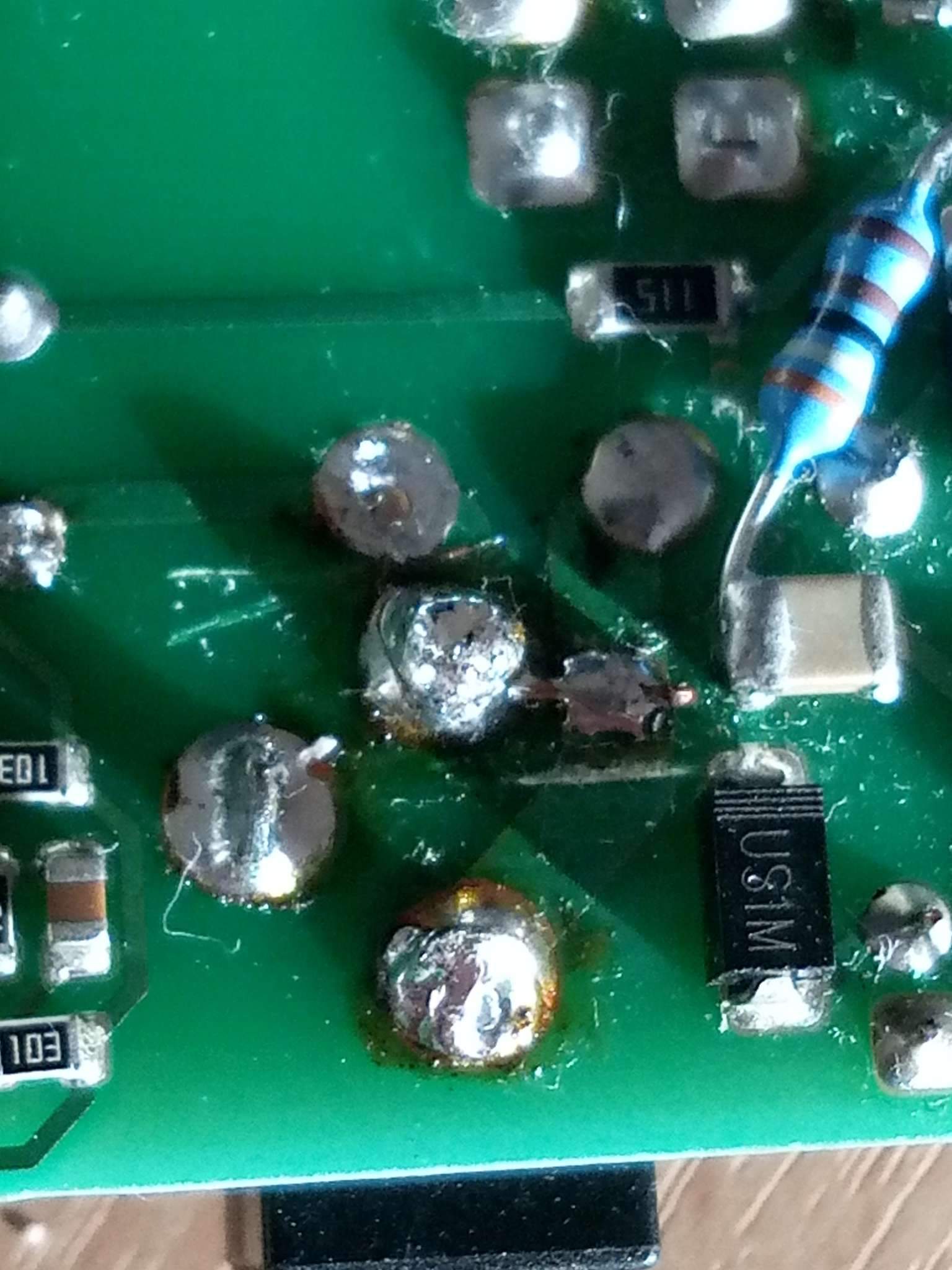

отпаял, теперь картина такая, 2 дорожки обрезаны...


вообще пользуясь случаем хочу передать мастеру который это сделал!
не проще было сделать другую полярность на блоке питания, или сделать переходник с другой полярностью, зачем в плату влезать...?
« Последнее редактирование: Апреля 15, 2019, 17:52:04 от VaDeR »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8116
  • Репутация: +2388/-17
  • Atypique
Re: AMT SS-10 помогите сменить полярность на родную
« Ответ #3 : Апреля 15, 2019, 18:02:45 »
Для защитного диода должно быть посадочное место с обратной стороны.

Оффлайн VaDeR Автор темы

  • Эксперт
  • *****
  • Сообщений: 2062
  • Репутация: +325/-48
Re: AMT SS-10 помогите сменить полярность на родную
« Ответ #4 : Апреля 15, 2019, 18:11:20 »

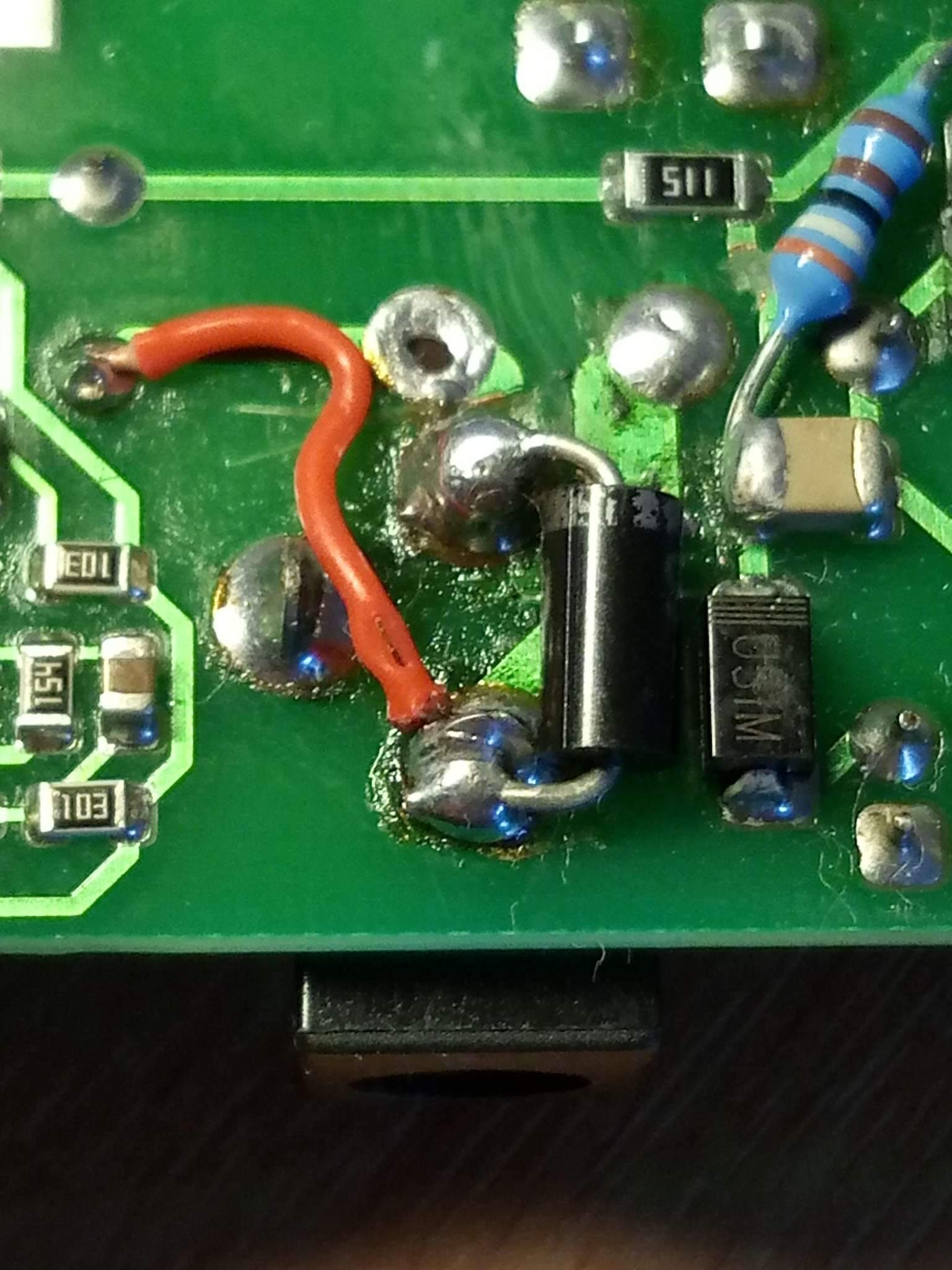

есть что то похожее, но всплыл еще момент...

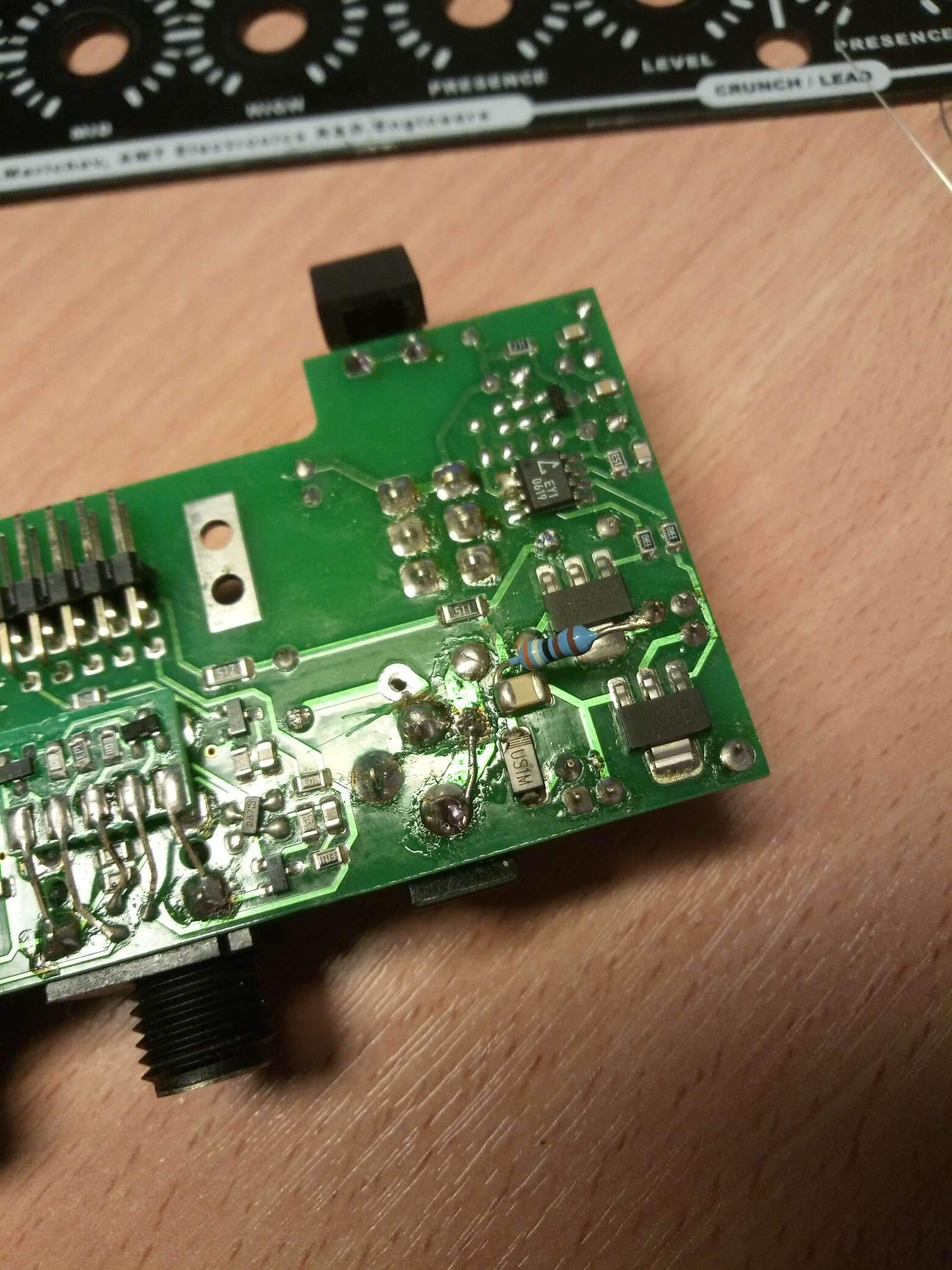

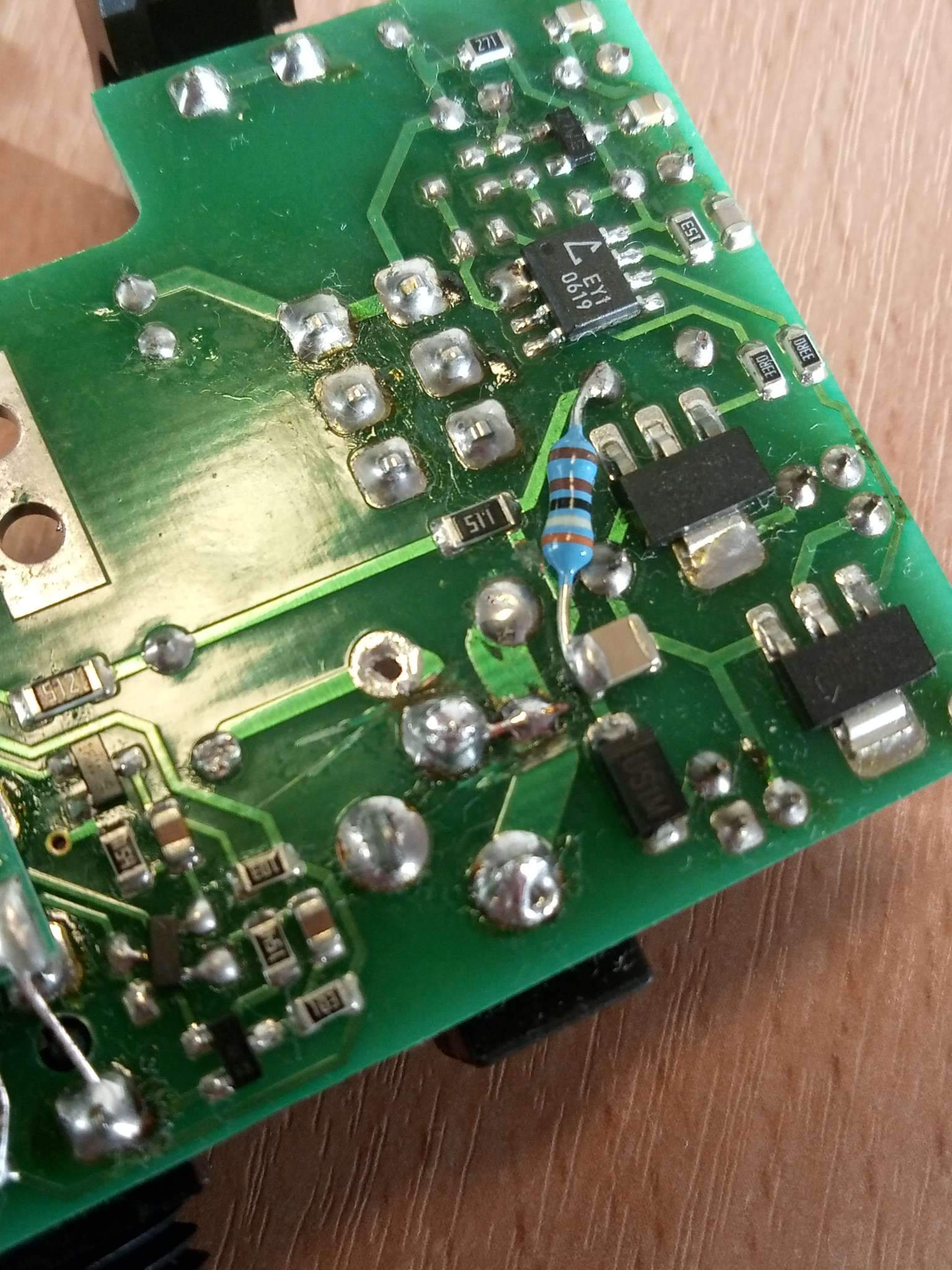

на фото, справа есть резистор, судя по всему он тоже не родной, и под ним перерезанная дорожка, уже третья по счету...

... и добавил:



... и добавил:

ни у кого нормальной схемы под руками нет ?
« Последнее редактирование: Апреля 15, 2019, 18:24:59 от VaDeR »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8116
  • Репутация: +2388/-17
  • Atypique
Re: AMT SS-10 помогите сменить полярность на родную
« Ответ #5 : Апреля 15, 2019, 18:31:57 »
Надо поднять один вывод этого резистора и замерить его номинал. Пока его назначение неясно.
Осталась неубранной короткая горизонтальная перемычка под снятым диодом - она явно самодеятельность, и её надо убрать.
Над ней с обратной стороны должно быть промаркировано место для защитного диода.

Оффлайн VaDeR Автор темы

  • Эксперт
  • *****
  • Сообщений: 2062
  • Репутация: +325/-48
Re: AMT SS-10 помогите сменить полярность на родную
« Ответ #6 : Апреля 15, 2019, 20:25:11 »
По идее номинал можно узнать по цветовой маркировке? Подозреваю мой тестер может подвести...

... и добавил:



... и добавил:



... и добавил:

« Последнее редактирование: Апреля 15, 2019, 20:28:26 от VaDeR »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8116
  • Репутация: +2388/-17
  • Atypique
Re: AMT SS-10 помогите сменить полярность на родную
« Ответ #7 : Апреля 15, 2019, 22:45:23 »
Впаиваем VD10 маркировочным кольцом в отверстие с кольцом вокруг него и восстанавливаем 2 разреза, относящиеся к разъёму питания.
Полосатый резистор неизвестного номинала возвращаем на место, разрез под ним не восстанавливаем. Возможно, это доработка на стадии производства.

Оффлайн VaDeR Автор темы

  • Эксперт
  • *****
  • Сообщений: 2062
  • Репутация: +325/-48
Re: AMT SS-10 помогите сменить полярность на родную
« Ответ #8 : Апреля 15, 2019, 23:12:33 »
Заработал!
От души благодарю!

... и добавил:

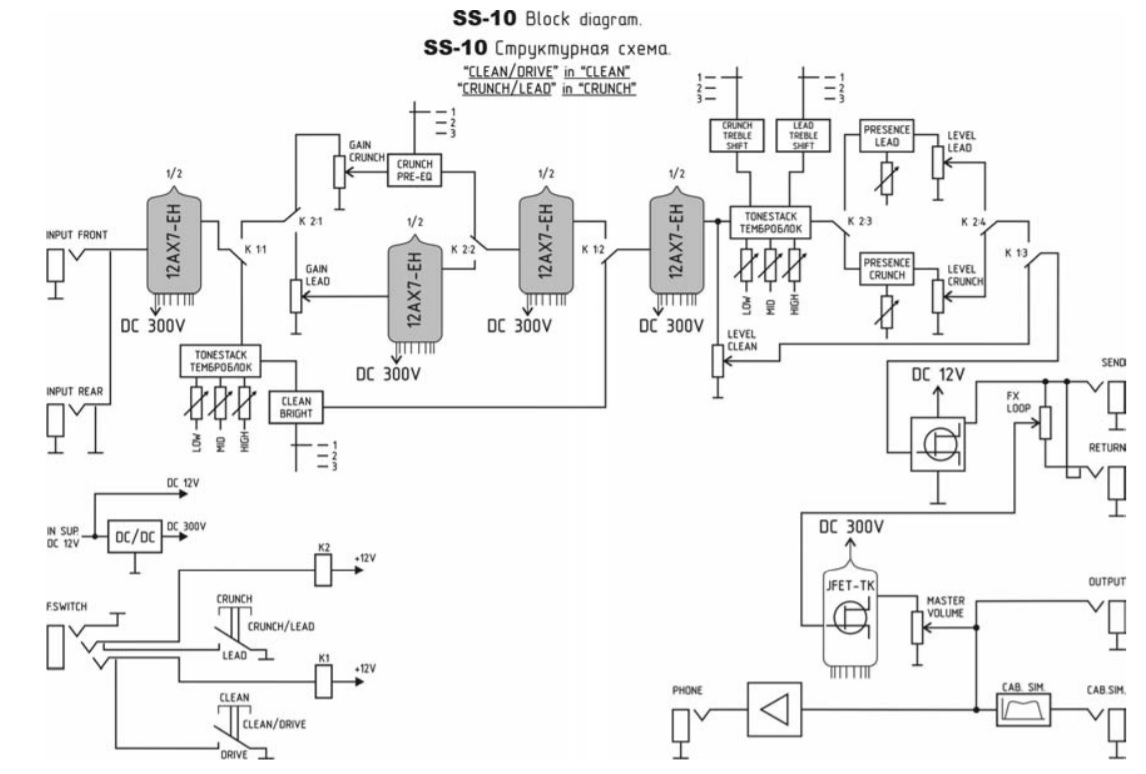

Поделитесь схемой десятки, не могу найти... Нужно сменить потц гейна, номиналов не знаю.
« Последнее редактирование: Апреля 16, 2019, 13:21:33 от VaDeR »

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10261
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: AMT SS-10 помогите сменить полярность на родную
« Ответ #9 : Апреля 16, 2019, 13:59:13 »
VaDeR, а на поте не написано?

Оффлайн VaDeR Автор темы

  • Эксперт
  • *****
  • Сообщений: 2062
  • Репутация: +325/-48
Re: AMT SS-10
« Ответ #10 : Апреля 16, 2019, 17:21:28 »
Под ним на плате написано "атм"

Хз что это...

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8116
  • Репутация: +2388/-17
  • Atypique
Re: AMT SS-10
« Ответ #11 : Апреля 16, 2019, 18:40:06 »
A1M - это 1 мегаом, с логарифмической характеристикой.

Оффлайн VaDeR Автор темы

  • Эксперт
  • *****
  • Сообщений: 2062
  • Репутация: +325/-48
Re: AMT SS-10
« Ответ #12 : Апреля 16, 2019, 22:52:42 »
 :pozor:

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10261
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: AMT SS-10
« Ответ #13 : Апреля 17, 2019, 09:34:51 »
Цитата: VaDeR от Апреля 16, 2019, 17:21:28
Под ним на плате написано "атм"

Хз что это...

это сколько атмосфер надо закачать через вход))  :D

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2058
  • Репутация: +368/-4
  • GuitarPlayer.Ru fan!
Re: AMT SS-10
« Ответ #14 : Апреля 17, 2019, 12:17:35 »
Не, это АМТ, просто буквы попутали китайцы ))
