Всем Здравия!
Кто в курсе какие транзисторы стоят в Тьюб Кейке?
есть желание пустить на него 18в. по аналогии c TC-3
хочется знать выдержит или нет.

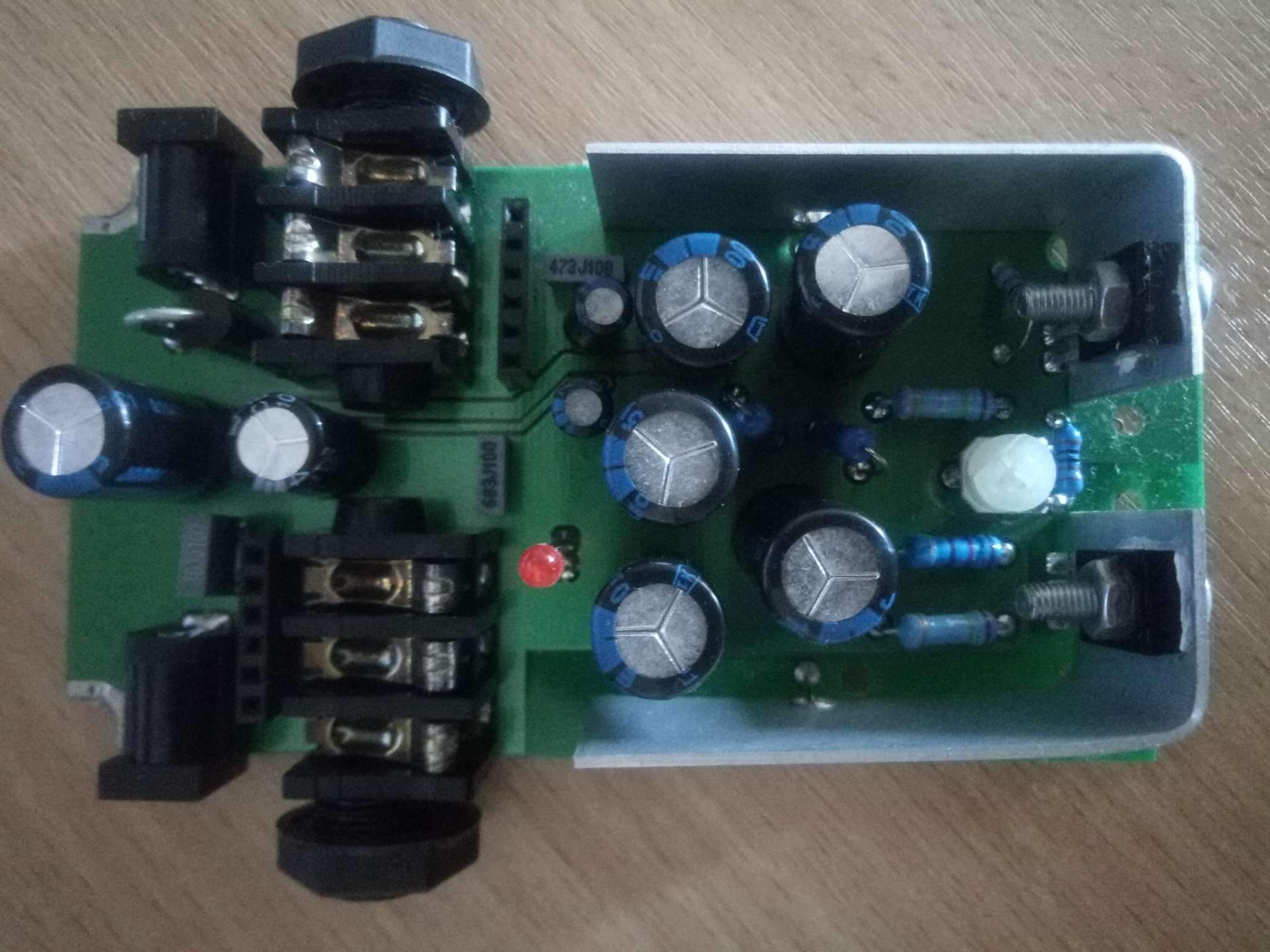

внутрь залезал, маркировка полупроводников залита термопастой.

А он, случаем, не d-class?

VaDeR, так люди говорят, что схема ТС-1 такая же, как и ТС-3 А она вот:

VaDeR,
1)Информацию лично не проверял, читал на каком-то ресурсе.
2) От 12 вольт не работает по той же причине, что и автомобиль не заводится при напряжении аккумулятора 9 вольт Транзисторы не в режиме, наверное - питание же на четверть меньше
3) можно поиграться ёмкостями С5 и С6.

VaDeR,
ооо... если так - лучше отдать тому, кто дружит
Просто ездить за двумя-тремя конденсаторами (и возможно, не один раз - это же эксперименты), вместо того, чтобы отдать человеку, у которого они есть и делов на полчаса  - мне кажется, выбор очевиден
А уж если сильно хочется самому и руки не дрожат:
вряд ли получится купить плёночный конденсатор на напряжение менее 63 вольта(хотя хватит и на 25)
Высокие можно выделить двумя способами - повысить частоту усиливаемого сигнала или срезать низкие, чтобы за счёт этого в сигнале более выделить высокие.
Для первого - уменьшить С5, для второго - увеличить С6. Изменяя и тот, и другой, можно существенно изменить полосу пропускания сабжа, но надо накупить пару стаканов конденсаторов. Ну или загонять схему в симулятор и смотреть/слушать результат.
Лично для меня лучше первый путь, он более натуральный, но у меня уже есть стакан конденсаторов, и ехать никуда не нужно
Но есть и плохая новость: там рядом с конденсаторами ещё есть пара-тройка резисторов, и их изменение тоже повлияет на частотку усилителя, так что процесс может затянуться

Прежде, чем изменять С5 и С6, надо бы посмотреть на значение емкости С4.
На ТС-1 электролиты на какое напряжение - на 16В?

VaDeR, плёночные конденсаторы, которые стоят здесь в темброобразующих цепях, имеют рабочее напряжение 100 V просто потому, что меньше не бывает.
Попасть с первого раза в нужный звук не получится, точный совет дать нельзя, эксперименты неизбежны, но это будет любопытно и познавательно.
Купите горсть конденсаторов соседних номиналов, подпаивайте и слушайте - то получается или не то.
Не возбраняется конденсаторы запараллеливать для достижения нужного номинала, обеспечивающего желаемый звук.
Я иногда практикую такое: впаиваю в схему контактную колодочку на проволочках, даю заказчику несколько конденсаторов разумных номиналов, и заказчик у себя дома подбирает на слух желаемое; а потом я впаиваю выбранное им, и все остаются довольны

Соображения по поводу того, почему схемы ведут себя по-разному.
При разных напряжениях питания требуются разные настройки режимов, но:
1) в любом случае на выходе (С9+) должна быть половина питания;
2) подстроечником VR (330r) или его обвязкой выходные транзисторы настраиваются на режим работы без "ступеньки".
Если осциллографа нет, то на слух это воспринимается так: когда ток покоя транзисторов слишком мал, то транзисторы холодные, они заперты, в паузе полная тишина, а звук в процессе затухания идёт с искажениями;
если транзисторы слишком открыты, то всё чисто, но транзисторы греются даже в тишине, и слышен фон от источника питания.
