По питанию, я думаю, проблем не будет. В крайнем случае можно взять до R31.
А вот темброблоки я бы оставил - без них звук будет грубее, неотёсаный ( имхо). Если не нравится много ручек можно сделать на подстроечниках и засунуть всё внутрь корпуса, предварительно настроив.
Удачи.

ЗЫ. Присмотритесь к Энглу того же автора.

...

Коллеги, а можно ли сделать РАЗРЫВ в точке соединения 2-х схем (перед сдвоенным триодом ерасовца)?
Для втыкания всяких внешних девайсов.

Сделал только Энгл - очень радует. Ко всему на одну лампу меньше .

Гм. А печаток и пр. не осталось?
Подвопрос топега - альтернативные варианты...

Попробуем рассмотреть вариант АЗГ-энгл-ерасов

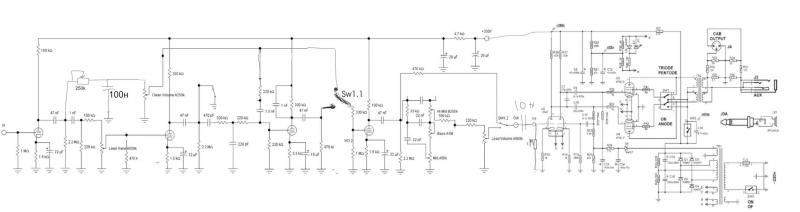

Вот новая схема
[ Указанное вложение недоступно ]
1. Выкинул брайт, требл шифт, фильтры в чистом канале - вставил рц )
2. Воткнул всю девайсину туда же - в фазоинвертор ерасова
3. отказался от разрыва
4. лампы буду делать навесным
5. пассивки на печатной плате
...

Непонятно вот что
1. sw1.1 и sw1.2 - это 1 сдвоенный переклюк? (соотв, еще один - sw2.1 и sw2.2)
2. Некоторые товарищи выражали сомнение, что можно сделать нормальный преамп на 2-х лампах в 40-ке.
Почему я сам все это и делаю ))) Нет ли тут какого-нить подвоха?

Жирный плюс за все!
У нас в Маскве до фига миллионов, но никто из про никаких схем в инет не выкладывает. И по инету забесплатно тоже не консультирует ( Правильно на имидж работаешь ) Будет обеспеченная старость ))


Схему я наверху поправил, насколько понял, убрал 2-ой переклюк. На то, что 3-й включается одновременно с 1-ым только сейчас обратил внимание.
А как это технически сделать? Накинуть планку на 2 рядом стоящих переклюка (1 одинарный и 1 сдвоенный)?

Еще выкинул презенс в лид канале. Больше ничего подходящего на выброс не вижу.
Называю сию схему - мод Энгл-АЗГ-ГБ ))

ГБ, силовой транс от сороковки не потянет такие моды по накалу. И перед ФИ неплохо будет кондер влепить.
