Фото платы демонтированной есть? Посмотреть, от чего ты избавился))

Дык, а зачем третий полюс (группа)?
В 535Q используются два полюса.

Индикация, очевидно)

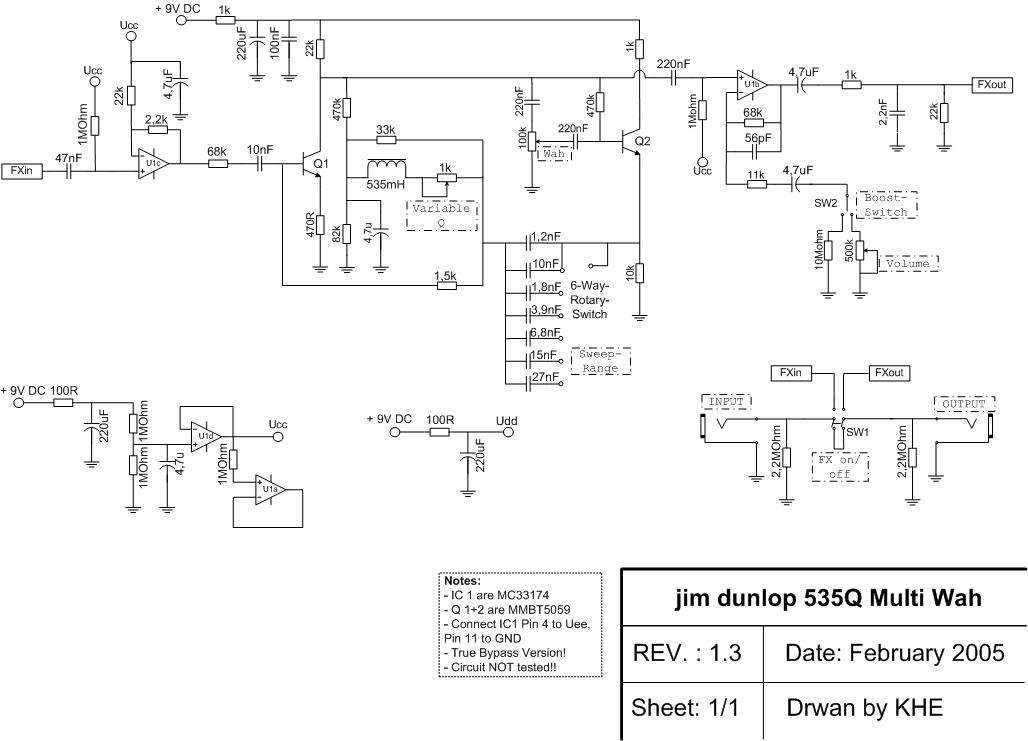

Собственно, автор, обрати внимание на приведённую камрадом схему: там на обвязке кнопки есть резисторы 2М2 об землю. Вот их, скорее всего, и нужно воспроизвести на новой кнопке.

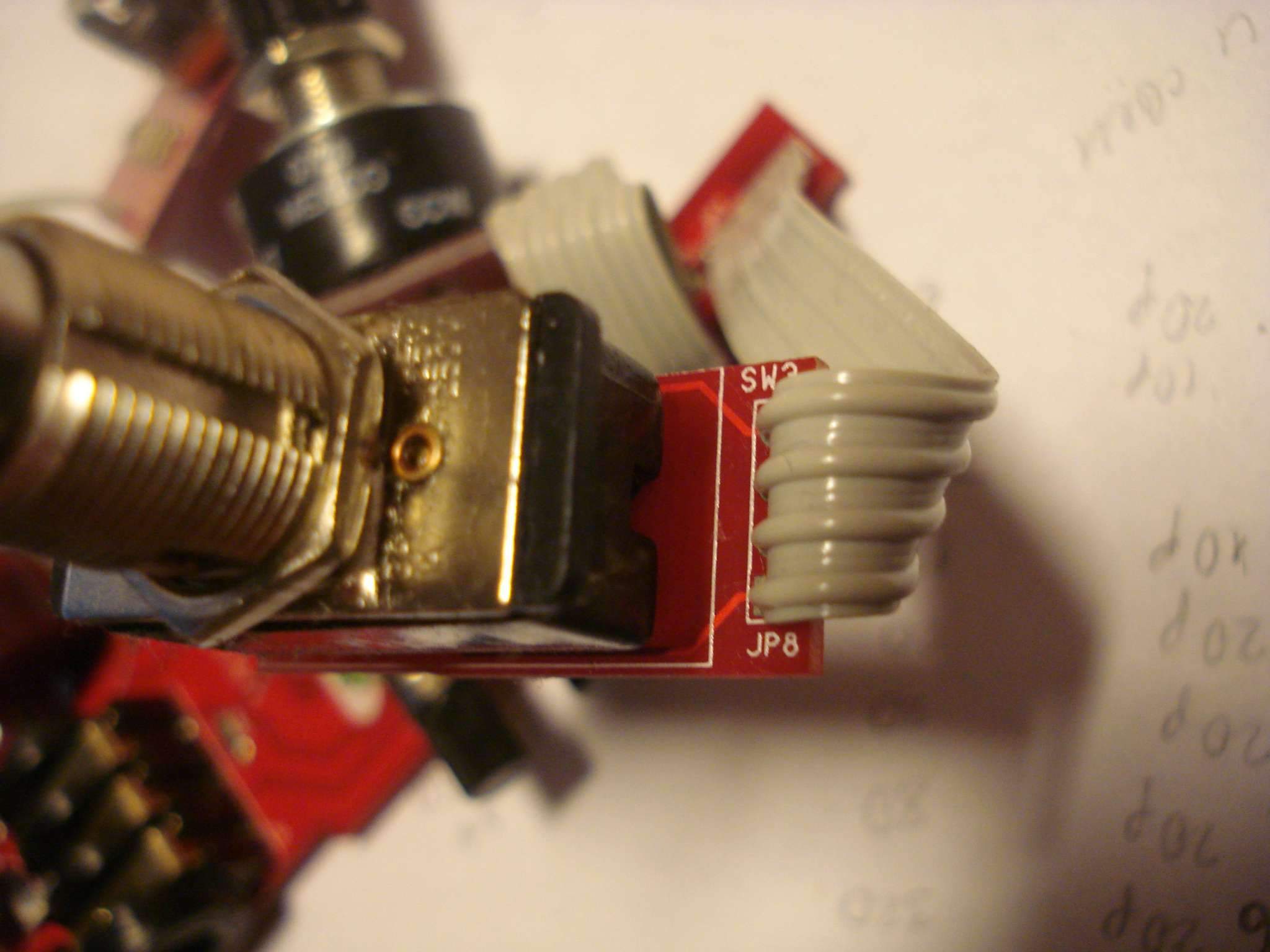

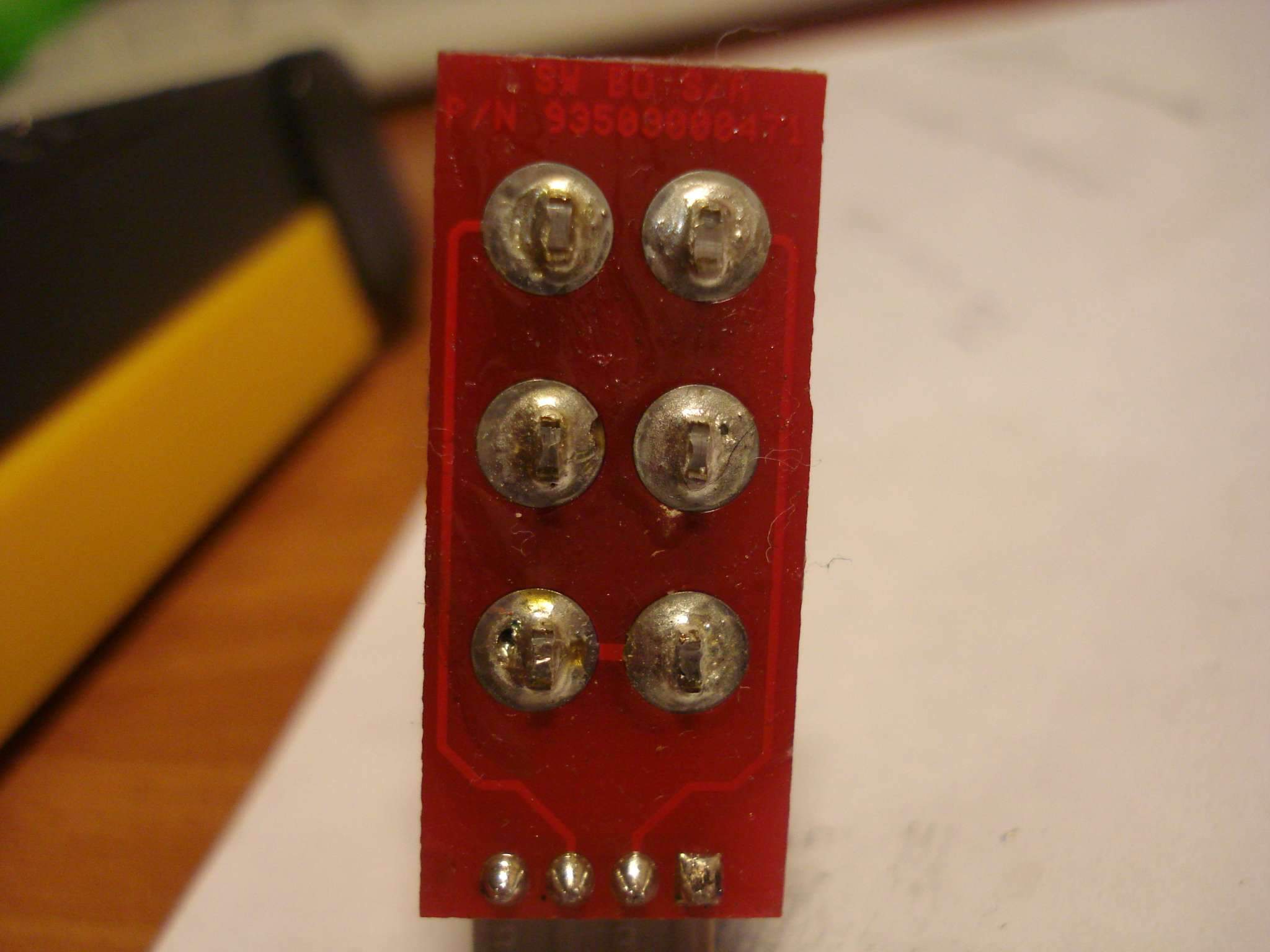

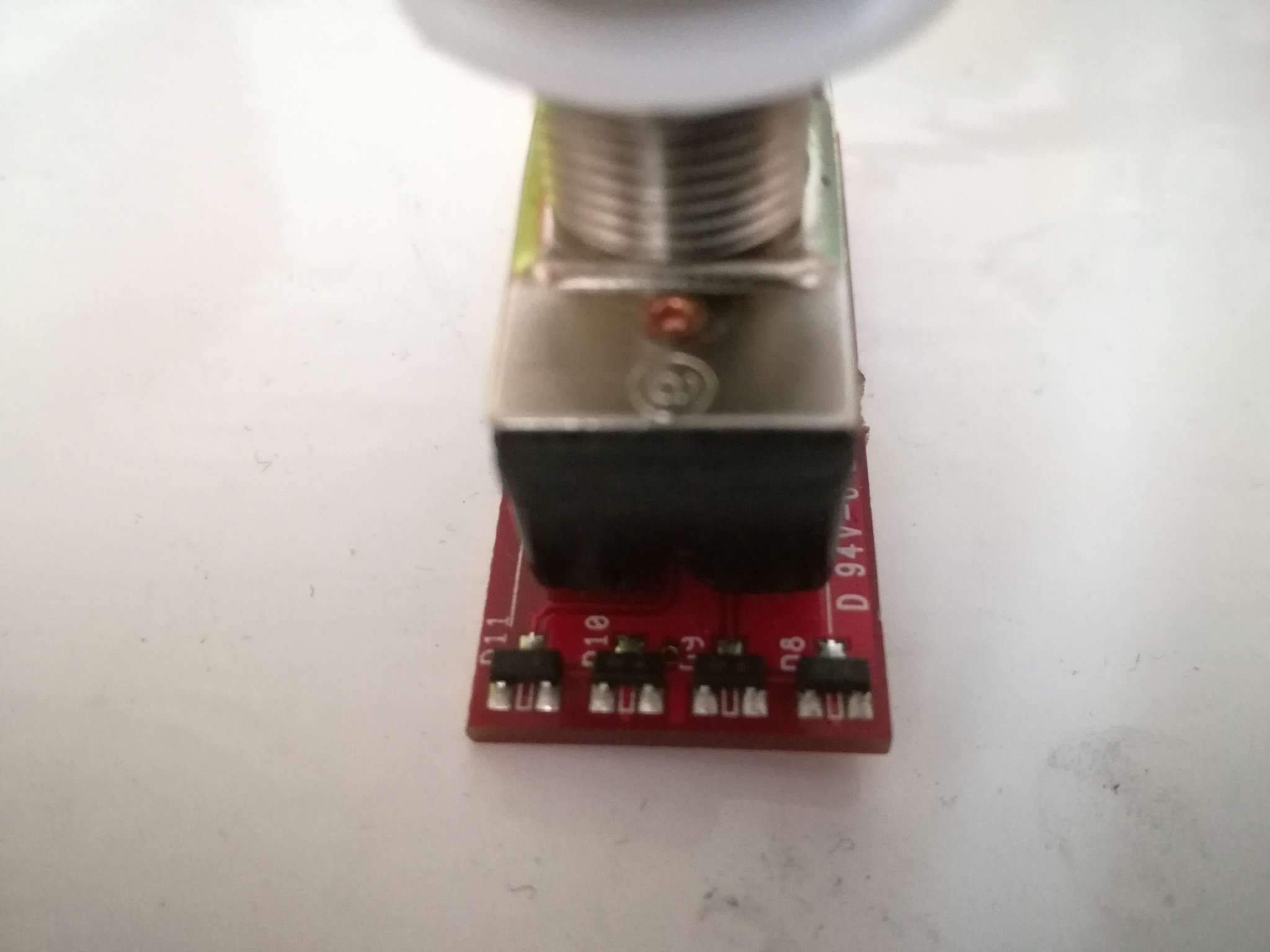

Кнопку ставил действительно для индикации, но на платке со старой кнопкой, кроме непосредственно самой кнопки, распаяно несколько smd элементов(два резистора, кондер и и несколько элементов с тремя выводами). Эту платку я ДЕМОНТИРОВАЛ. И сейчас педаль работает без нее. Кстати, к этой платке шло шесть проводов. Четыре это вход/выход педали + вход/выход эффект. А вот еще два -загадка. Они не приходят напрямую ни на один из контактов кнопки. В общем я их к новой кнопке не подключал, а просто заизолировал. Ща попробую фото скинуть.

Кстати, вышеприведенную схему я уже находил в инете, и по-моему она сильно упрощена. Фактически, внутри кваки гораздо больше элементов.

... и добавил:



... и добавил:

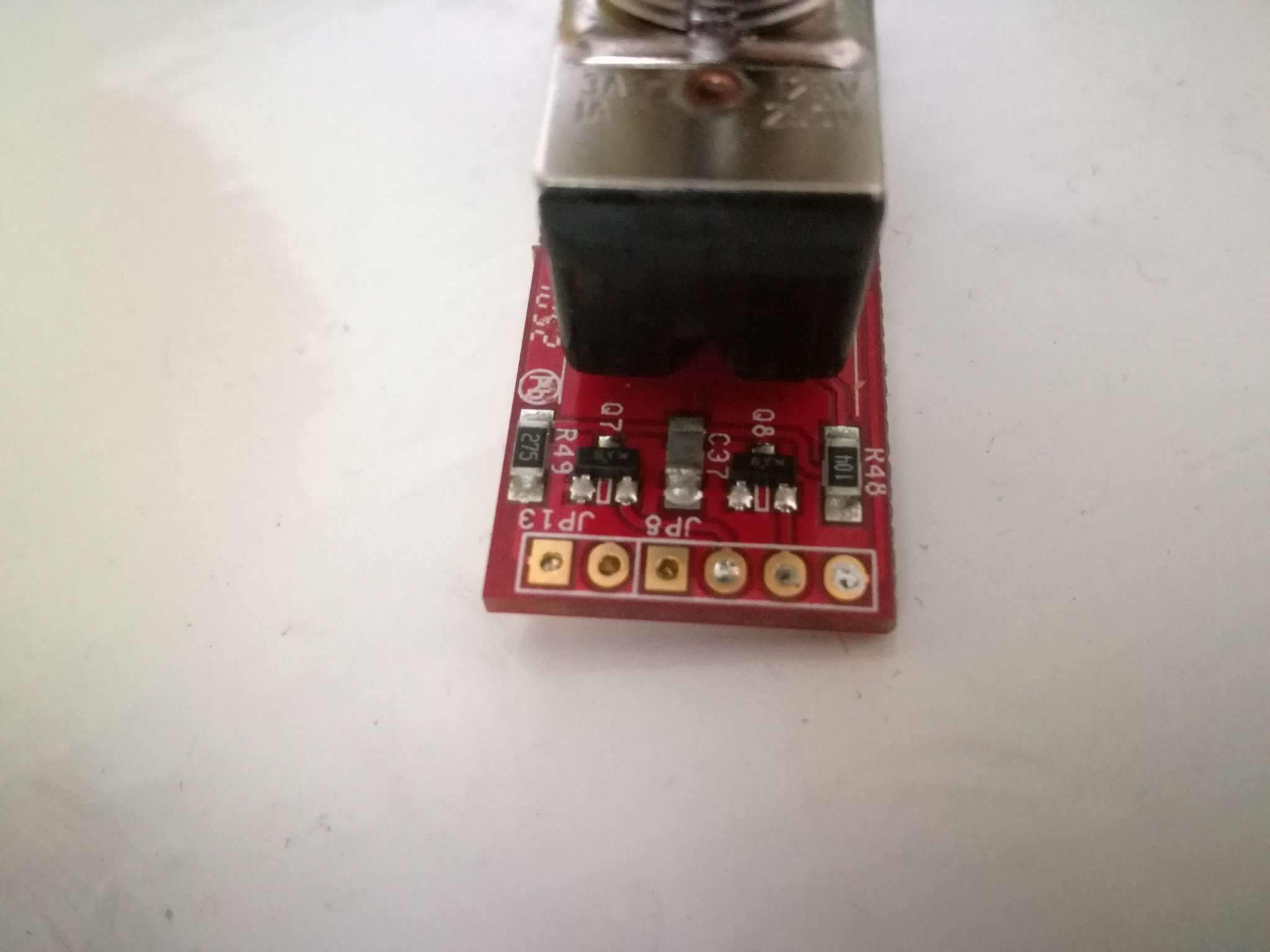

JP13 - то место, куда приходили два неопознаных провода.

. Теперь при включении квакушки в комбаре происходит заметный щелчок. Как его можно победить?

А если заземлить левый (по схеме) вывод  входного конденсатора 47 нФ через резистор 1-3 Мом?

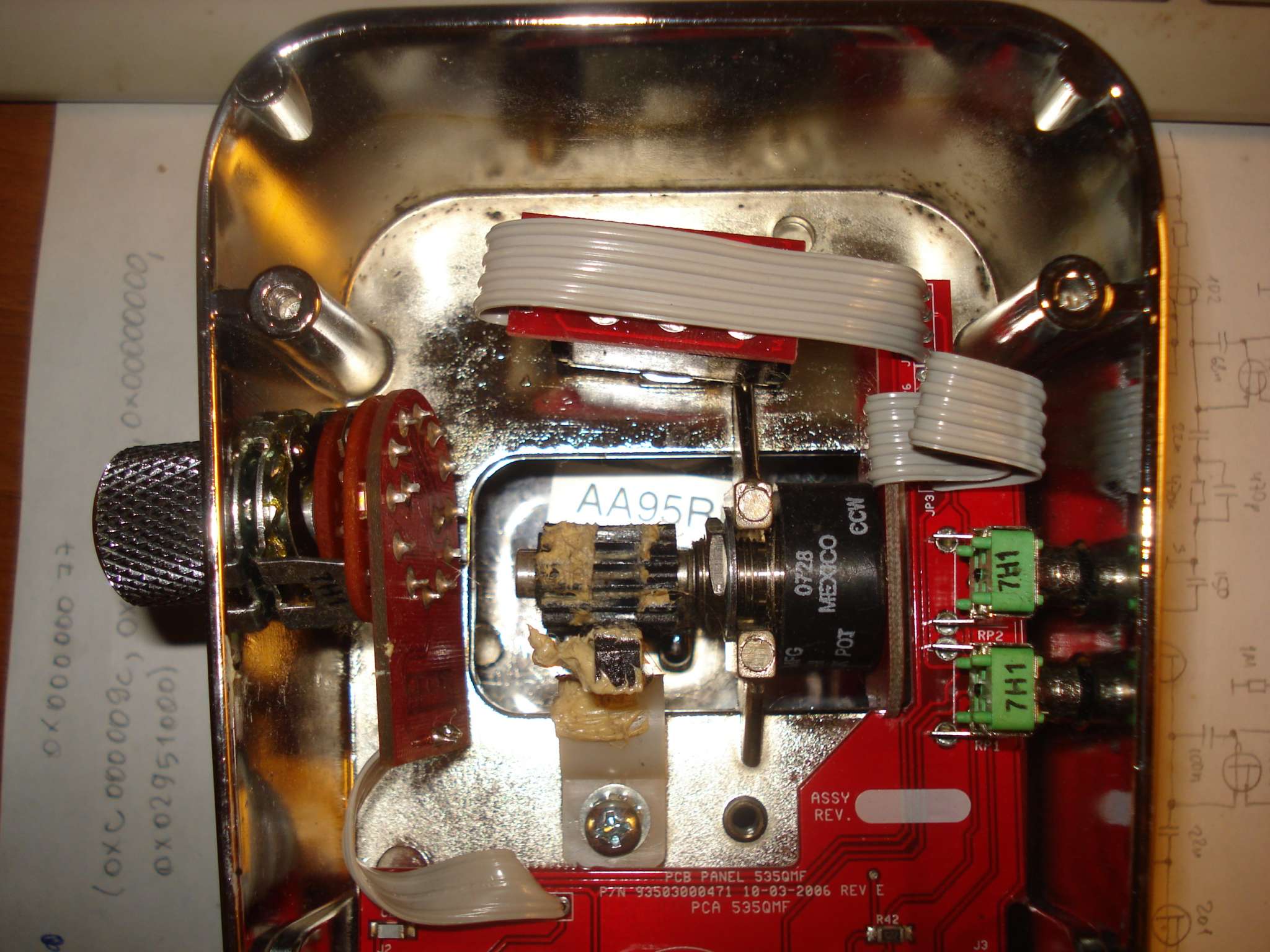

Я не жалуюсь, я совета спросил. Квака точно 535Q. И переключатель типов кваканья присутствует, и надпись на корпусе. По-поводу выбрасывания платы - я долго сомневался, но потом увидел этот вариант на американском сайте. Это был самый подробный во всем инете фотоотчет по тюнингу данной педали. По-поводу перерисовывания схемы - мне кажется, что плата многослойная, иначе я не могу понять как она работает.
К вопросу о корректности вышеприведенной схемы - у меня медленный инет, а вы(если хотите) можете загуглить фото 535Q - там целая россыпь элементов, микруха(не просто ОУ). Даже на моем фото видно, что порядковые номера резисторов переваливают за 50...

... и добавил:

По-поводу мегаомного резистора, где его лучше паять? Прям у входного гнезда(джека), или к контакту кнопки который с ним связан?

Распаял на кнопке два резистора по два МегаОма в "землю". В среду будет репетиция - доложу о результате.
