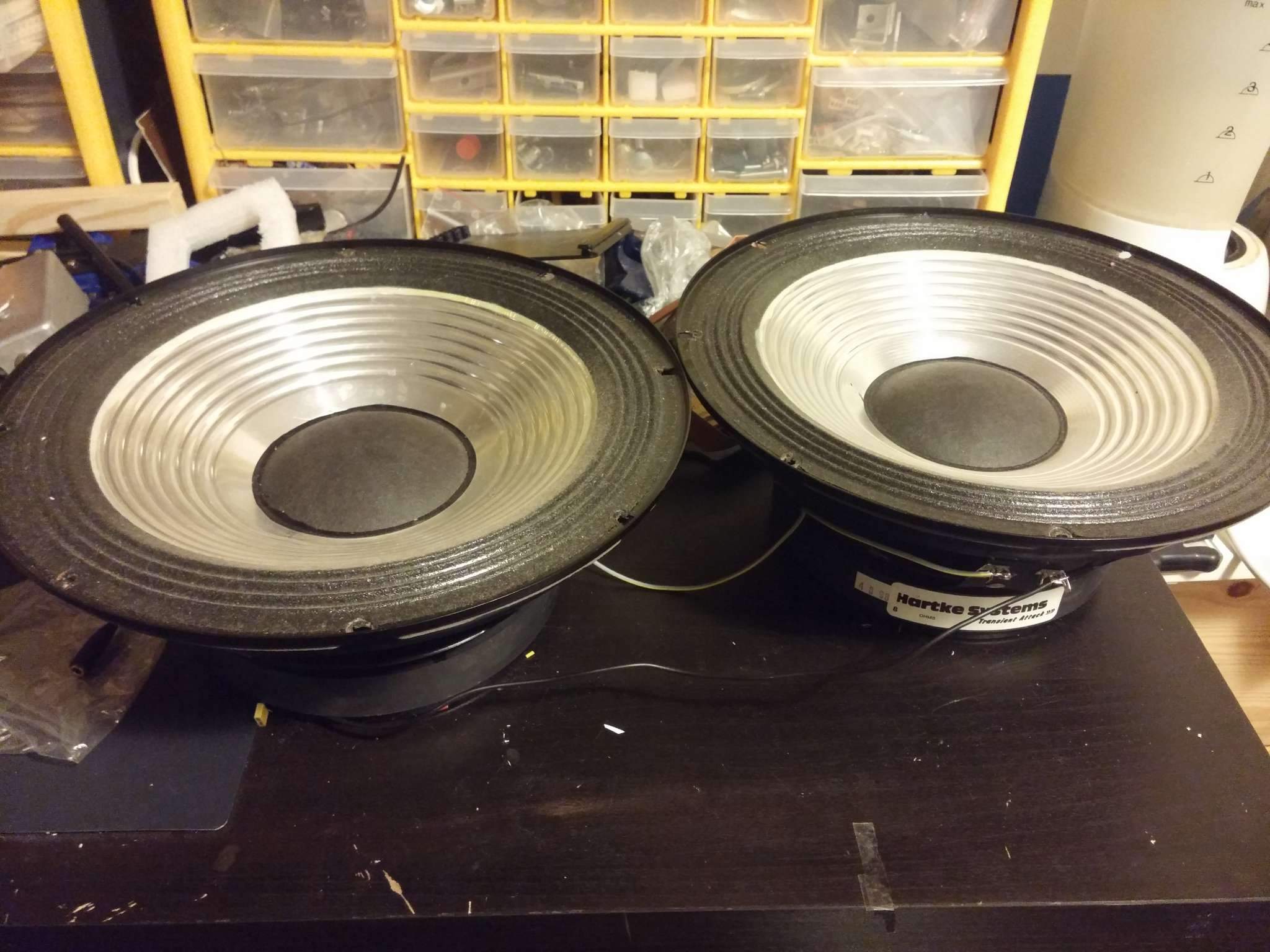

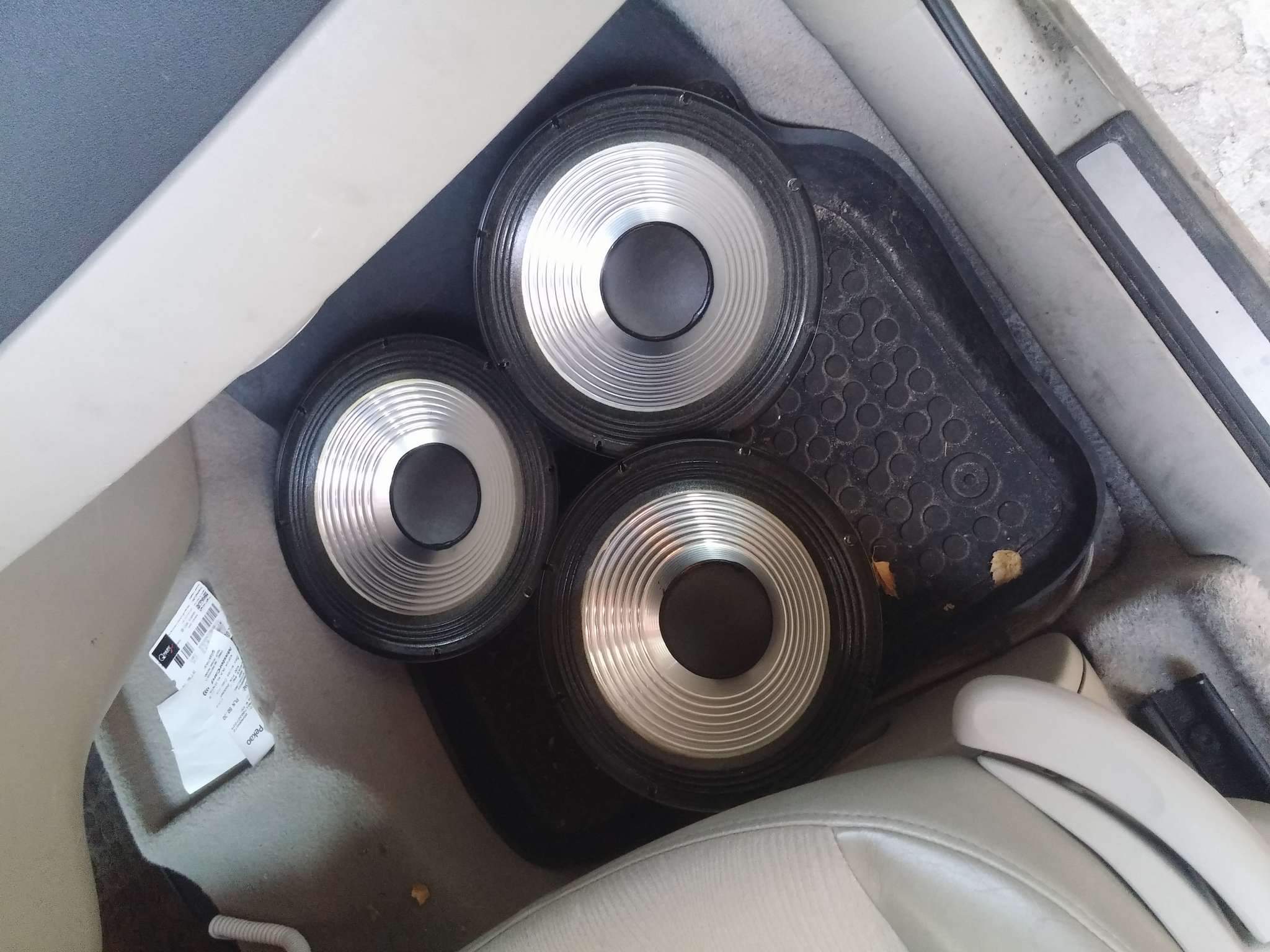

Получил я как-то в качестве расчета за некоторые работы - 4 динамика от колонки Hartke 410xl. такие вот:



Попытка найти в интернетах какие-то их параметры (кроме мощности и спротивления катушки) ни к чему ни привели. Значит будем мерять сами. Методик измерения основных параметров динамика в сети есть куча, так что подробно на этом останавливаться не буду.
После нескольких измерений, были взяты средние параметры динамиков, которые получились следующие:

Fs (res) - 48-49Hz
Re - 6,2R
Qms = 4,35 (4,36)
Qes = 0,321 (0,55)
Qts = 0,299 (0.49)
Sd = 0.0345 m2
Vas - 62L

Конечно, это далеко не полный список нужных параметров, но это то, что получилось вымерять-высчитать в домашних условиях.

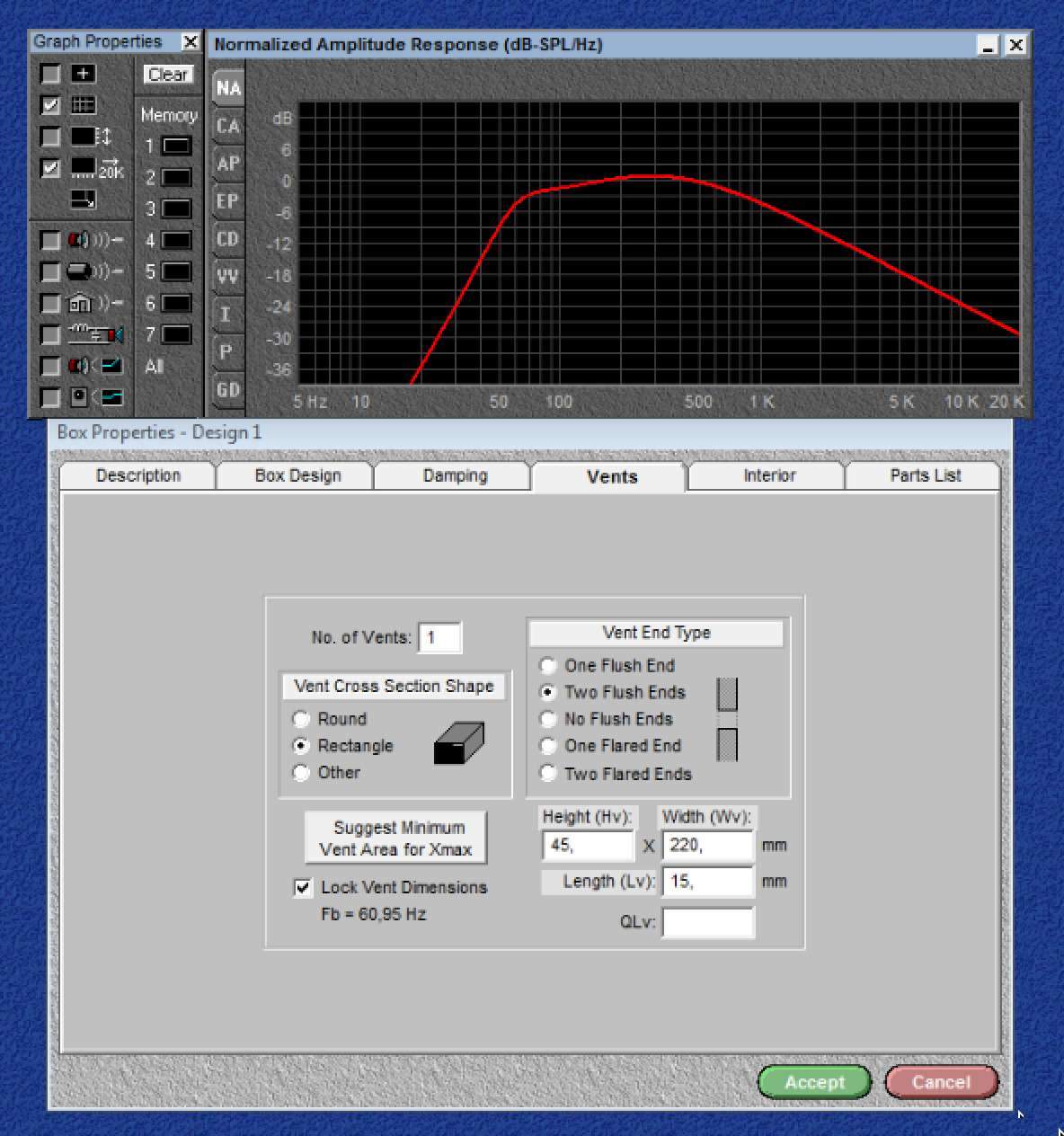

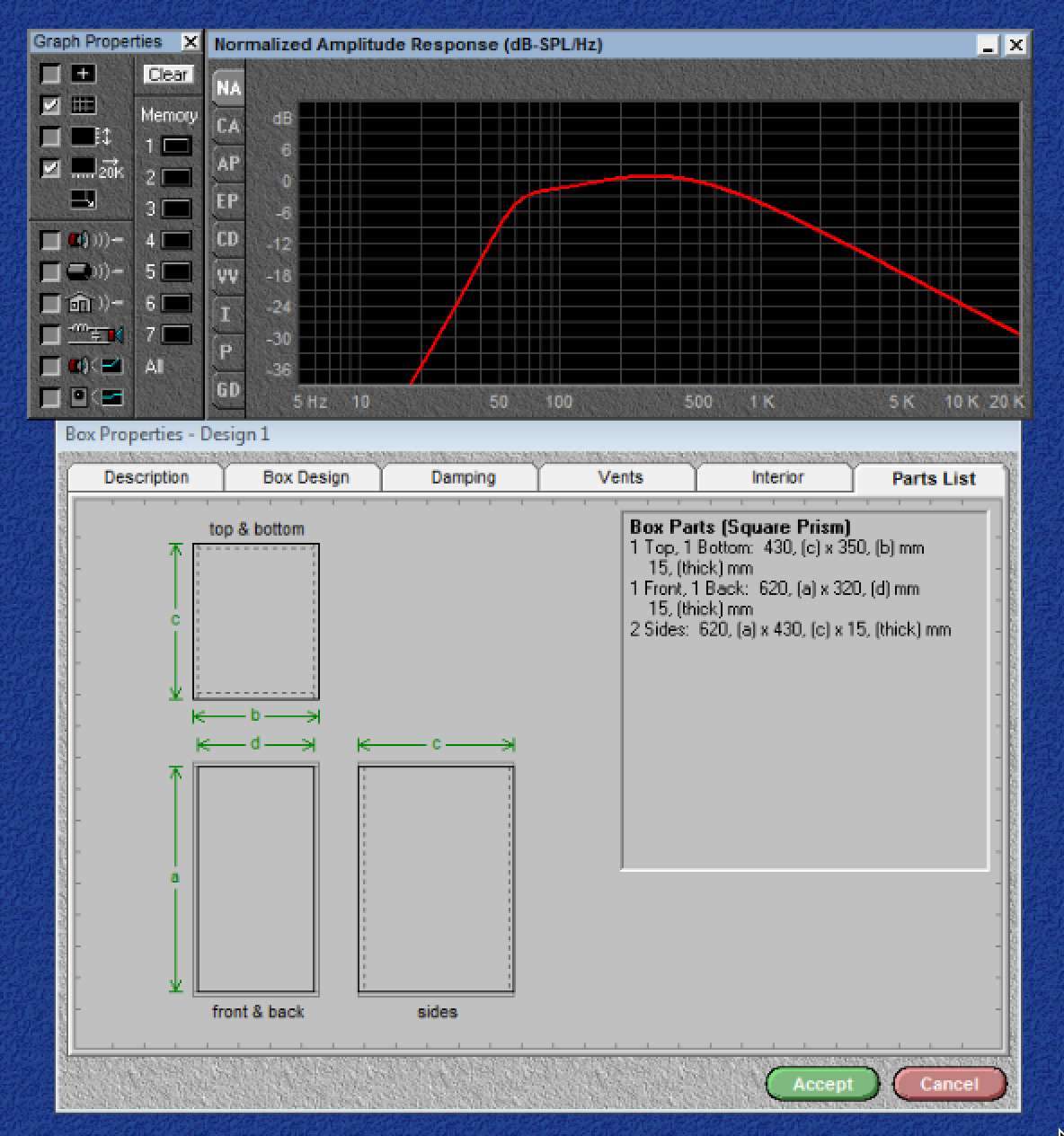

После этого эти параметры были закинуты в BassBoxPro и был расчитан такой вот ящик на пару таких динамиков.



Он оказался ощутимо больше, чем половина от 410xl хартке (в этом кабе производитель разделил внутреннее пространство каба 4х10 на 2 изолированные, независимые камеры 2х10). Может поэтому кабы от хартке звучат очень даже средненько.

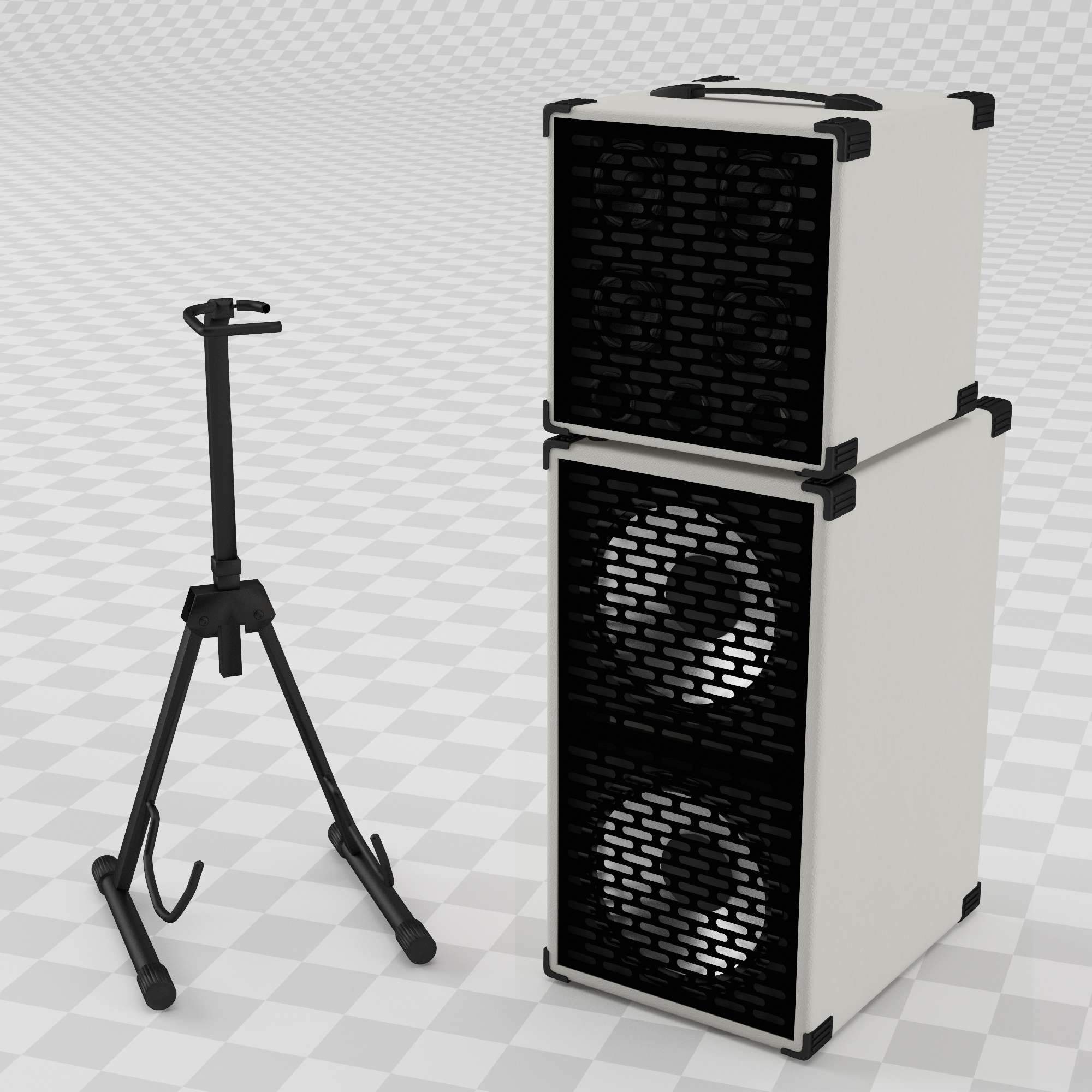

Была сделана визуализация (в паре с моим будущим 4х5 кабом)



Да, у меня много белого толекса еще.

Ну чтож - выглядит неплохо. А каково оно будет вживую?

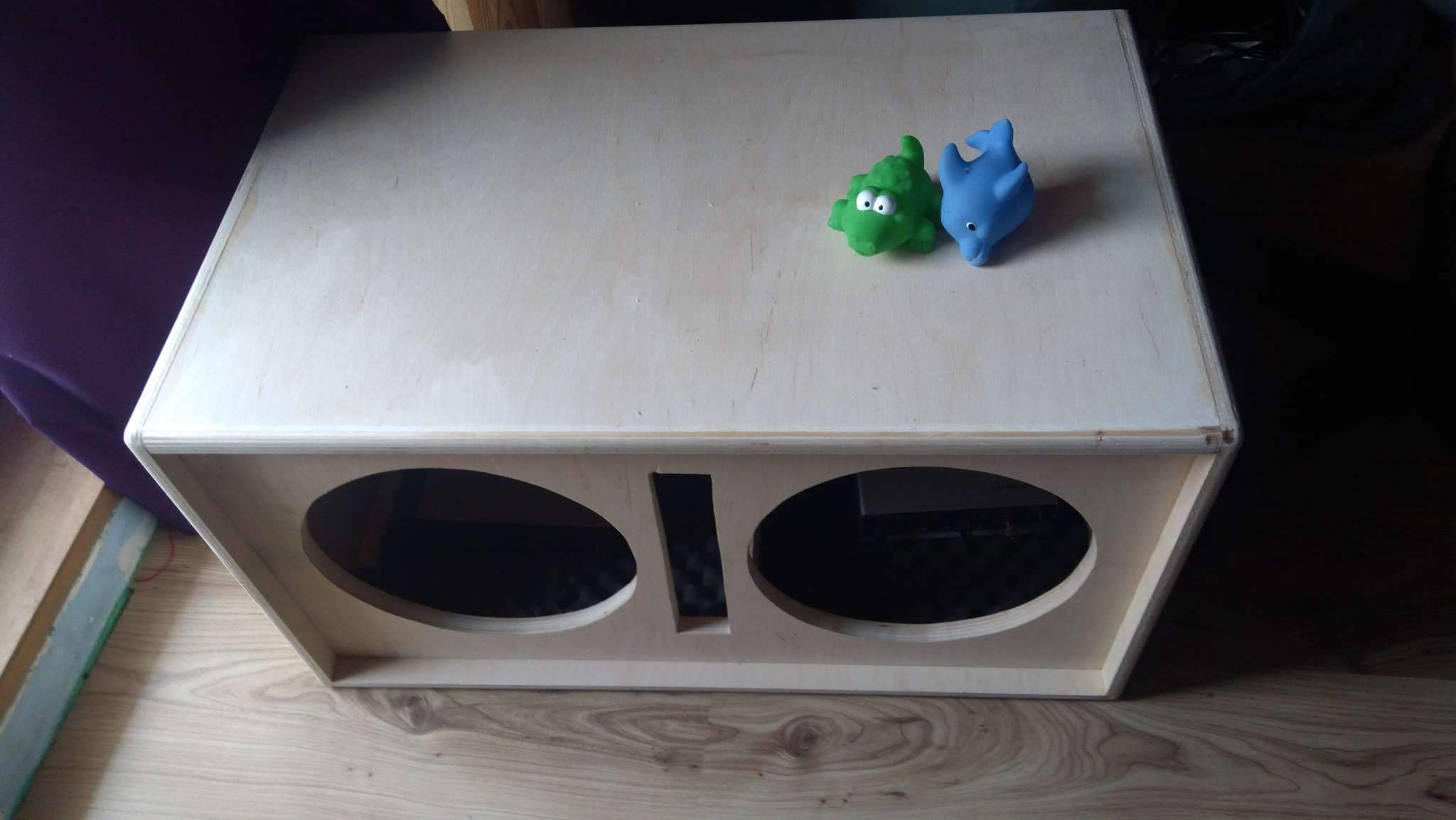

Заказал распил, склеил. Получилось так:

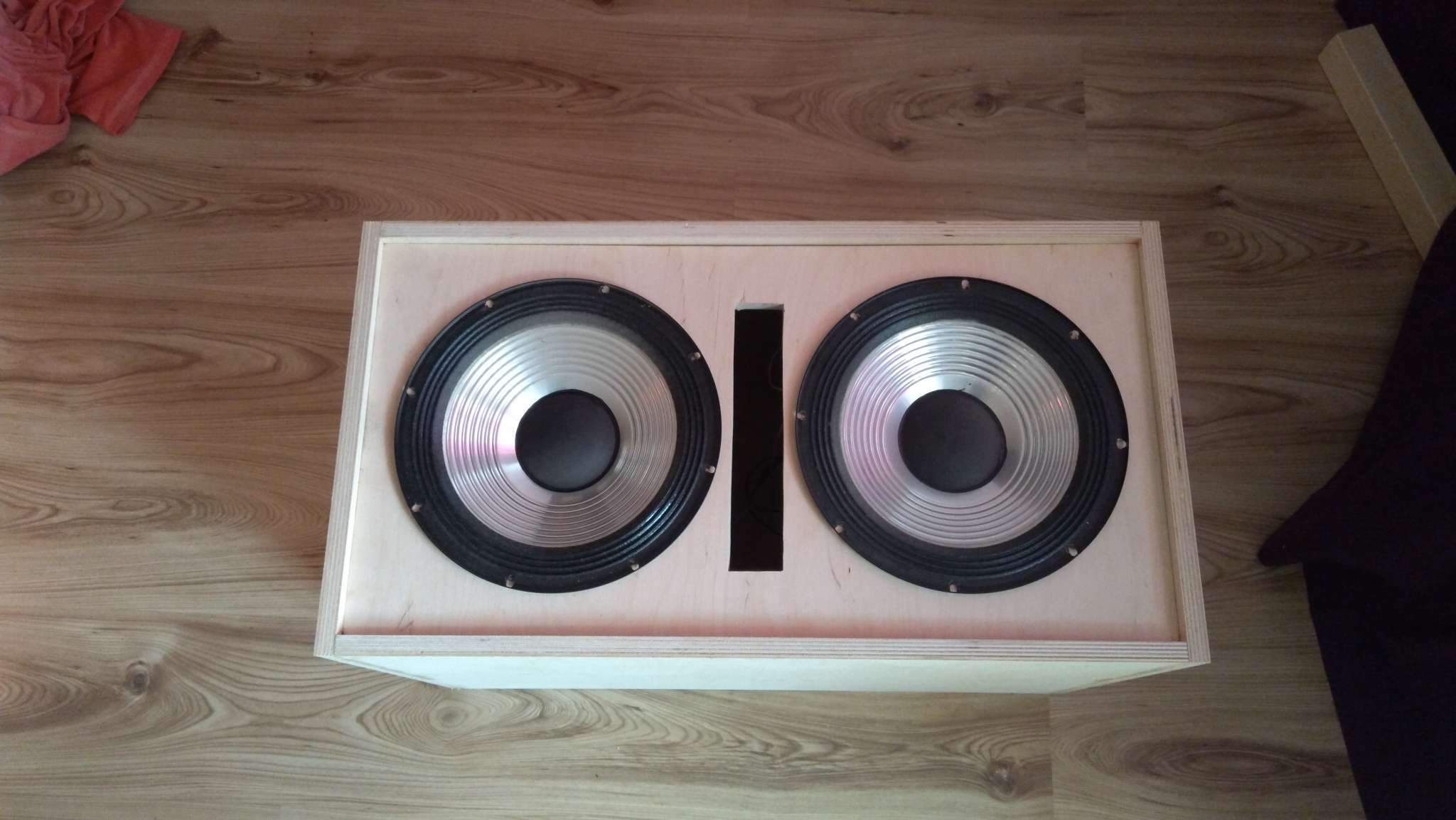

После фрезера:


В очередной раз убеждаюсь что фрезер замечательный инструмент, но мне еще нужно учится им работать. ))
Забил на идею внутренней фрезеровке. Смотря на размеры и вес каба, я понял что в данном случае можно выиграть максимум 1-1,5кг, при этом буду ковыряться с этим часа полтора-два фрезером как минимум. Плюс - могу где-то промахнутся и испортить заготовку... Оставил на будущее.
Оклеил внутри войлоком на резиновом клее, а поверх него дал привычную акустическую губку волнами. Добавил необходимые распорки внутри между передней и задней стенкой, и между длинными боковыми.

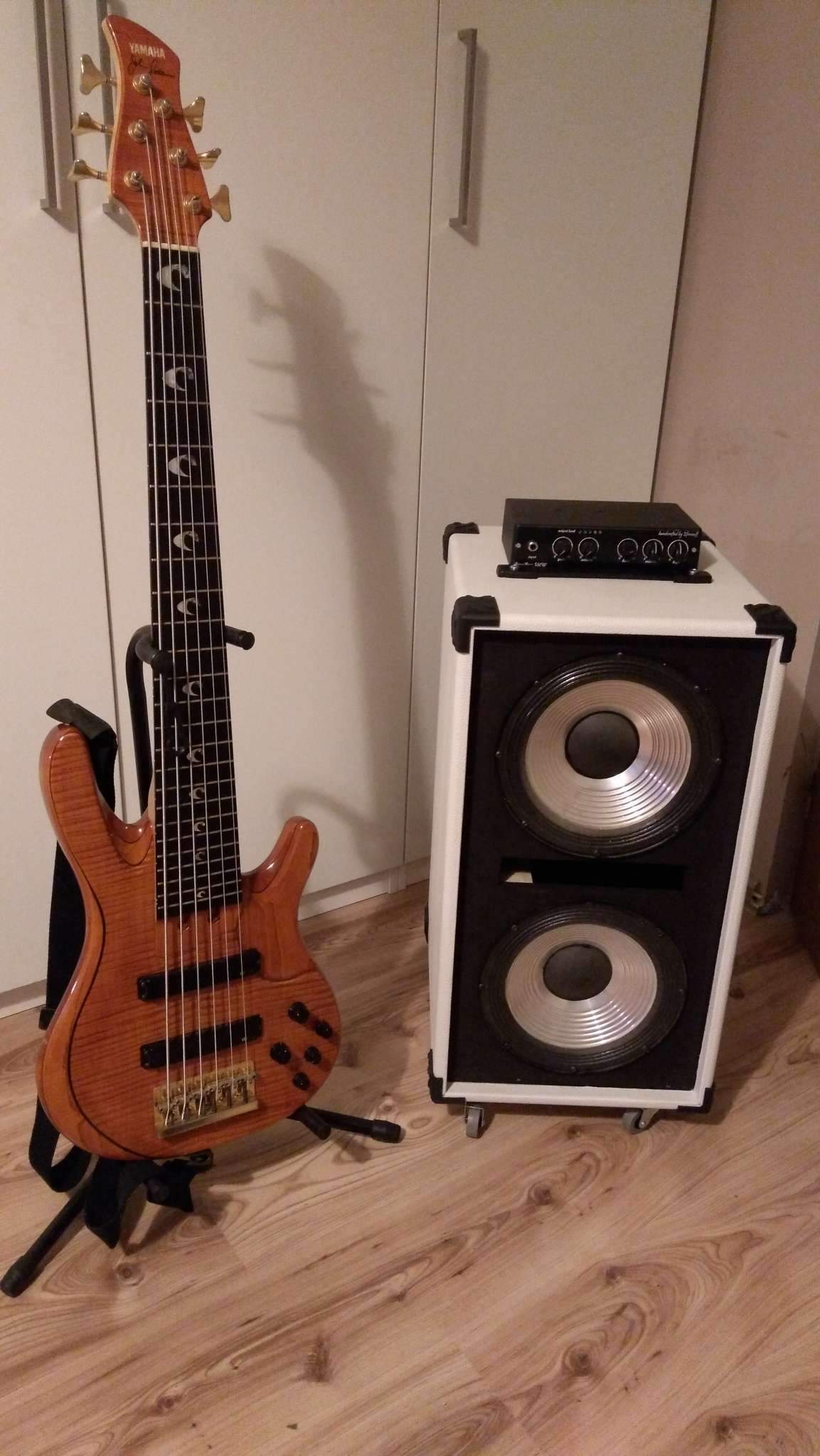

Вчера клеил толекс, фоткал ночью - получилось так себе, сегодня прикручу уголки, вытащу на балкон и сделаю пару адекватных фоток.
Да и как-то средненько вкеился задний "лоскут" прямоугольный... Можно было бы лучше.
Каб будет поставлен на колеса (резиновые, 4 шт, два из которых - с тормозом), Ручек сбоку пока решил не делать. Там где каб будет юзатся - он будет ездить на колесиках и вполне хватит ручки сверху, обычной. Плюс такую же сделаю снизу - чтобы можно было взять сверху-снизу и нести вдвоем каб "лежа".



Общий вес каба без динамиков вышел в 12кг. Плюс примерно 10кг динамики - и снова у нас "гроб на колесиках"... Большой, и достаточно тяжелый... Хорошо хоть звучащий.
Кстати о звуке. Еще до оклейки толексом я собрал каб и попробовал на нем поиграть, был приятно удивлен, т.к. звучит он очень и очень прилично. Минусом пожалуй будет небольшая мощность готового кабинета - всего 200вт, плюс, учитывая объем каба, я думаю динамики начнут "выплевываться" уже со 160-180вт (большой объем каба имеет большую способность к воздушной аммортизации, и диффузор динамиков быстрее уходит за предельной допустимый Xmax).

В общем - играть дома + негромких репах и концертах с отличным звуком - более чем достаточно.    И я надеюсь что когда нить сделаю ему в пару мелкий каб (который показана на визуализации выше)

Планирую на этих выходных все закончить, пофоткать и может даже добраться до студии и отслушать его в нормальных условиях.
И, как обычно в моих проектах, будет тест с видео и звуком на студии, чтобы можно было оценить то, что получилось.



... и добавил:

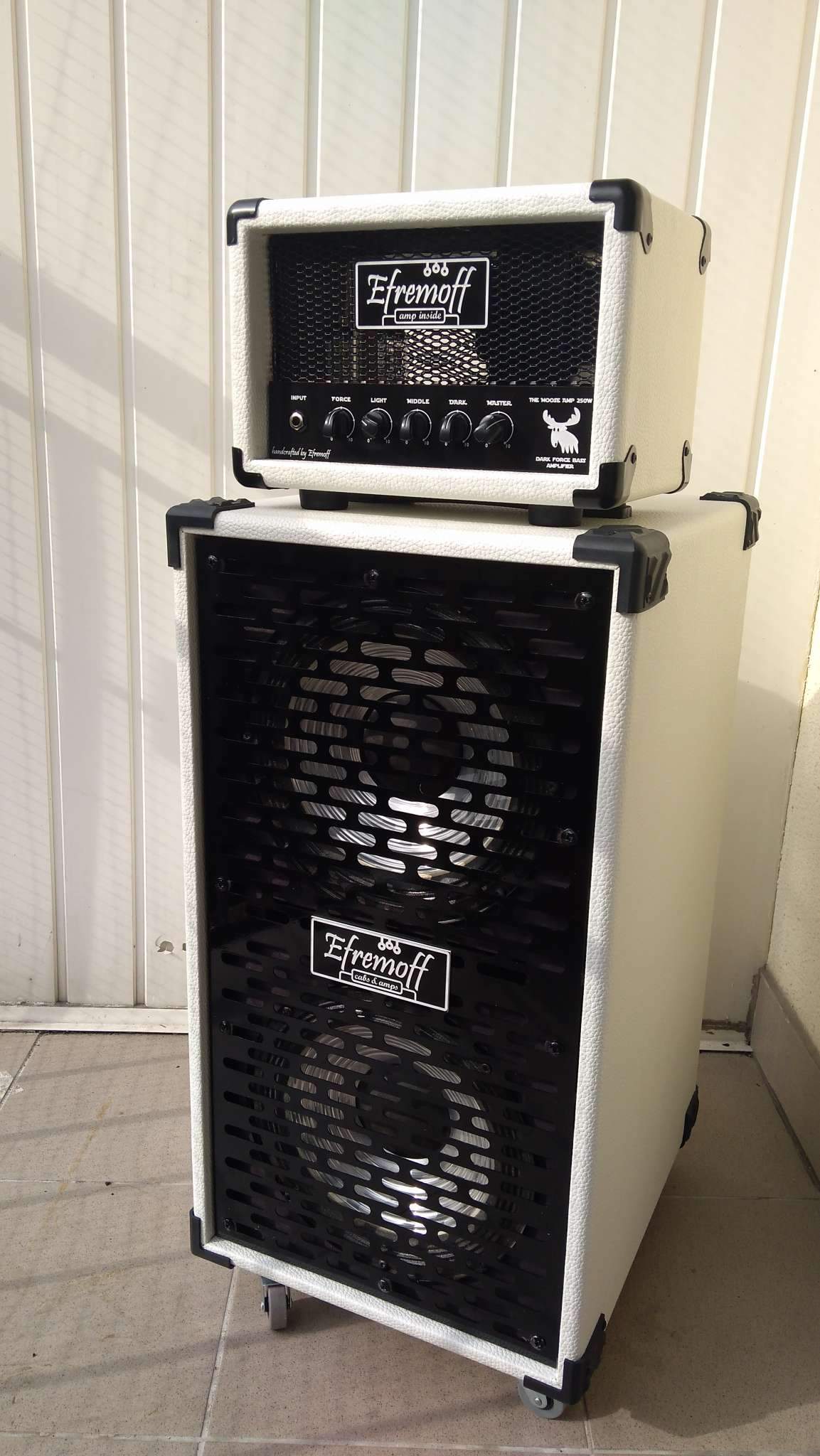

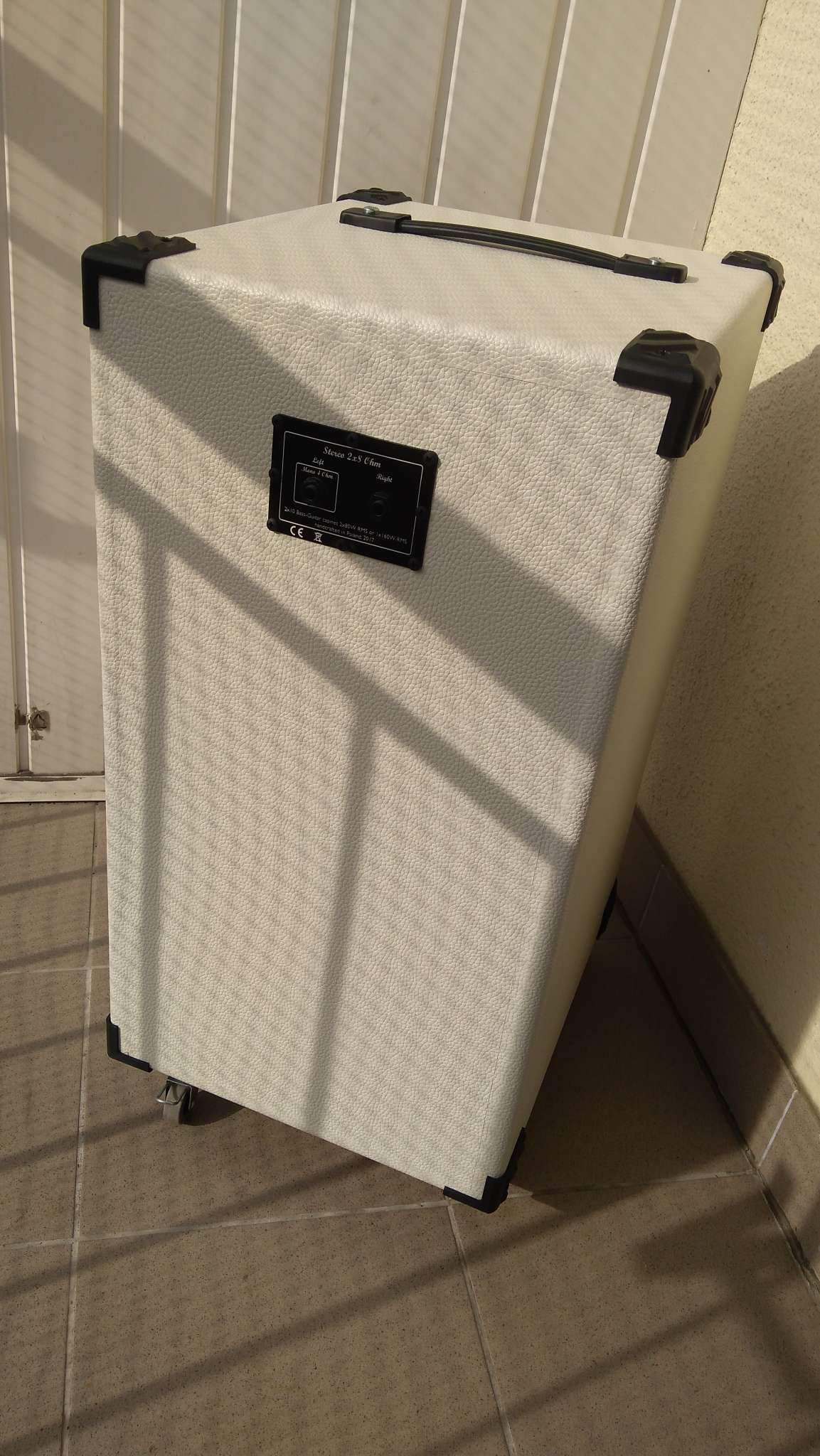

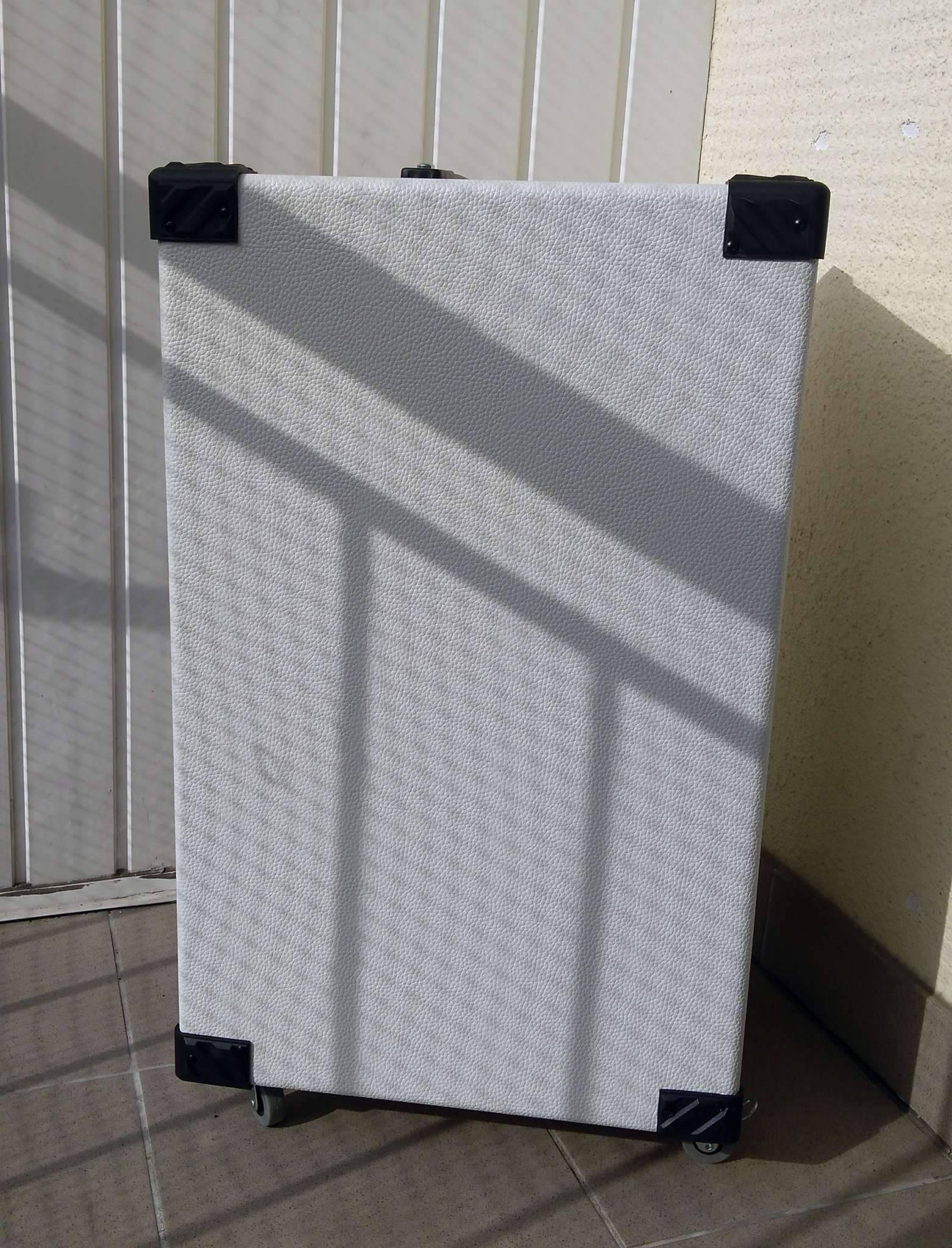

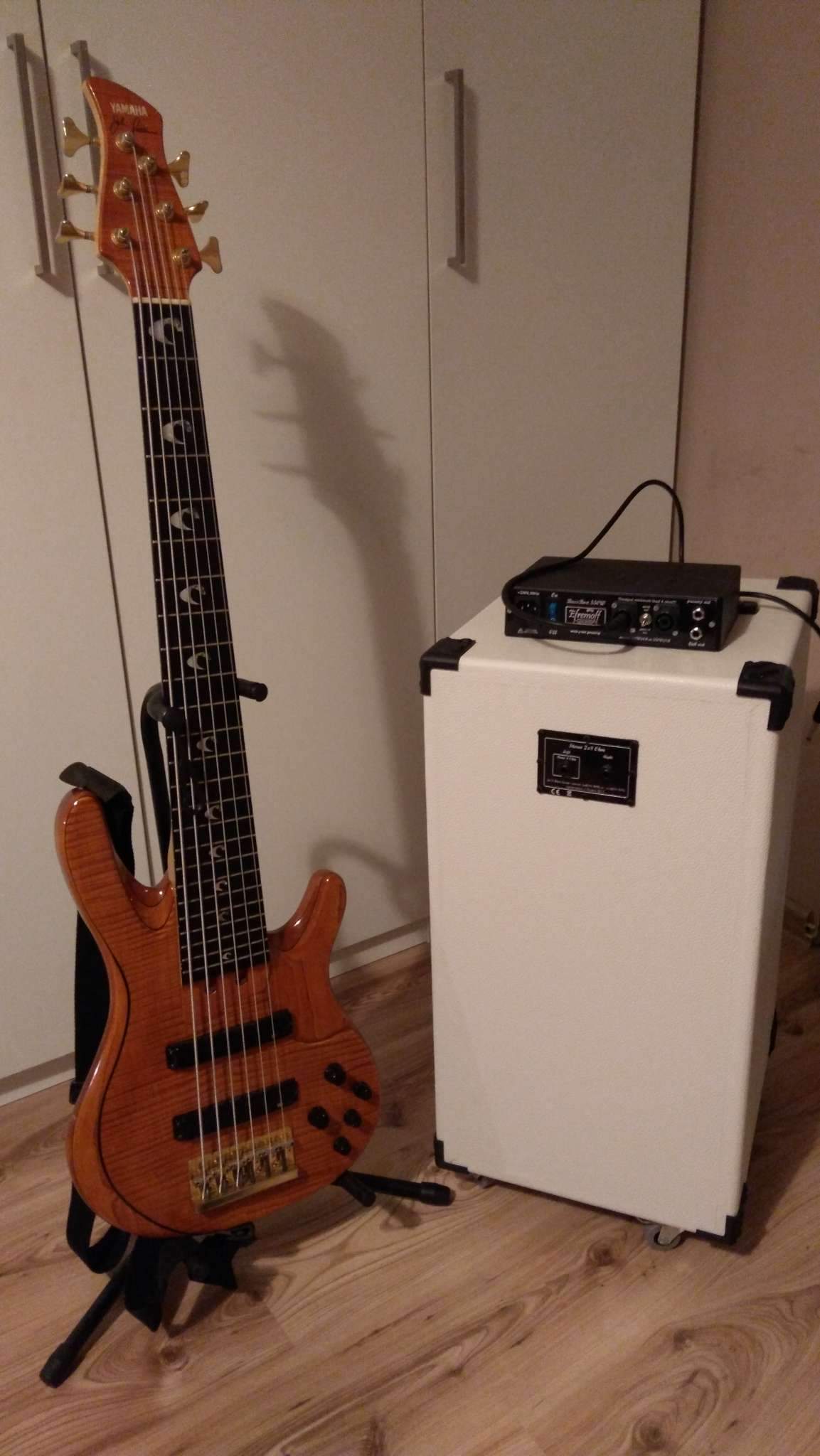

А вот собсно и фотки почти готового каба. Осталось только гриль поставить (после покраски сохнет еще на балконе).

Очень няшный каб!

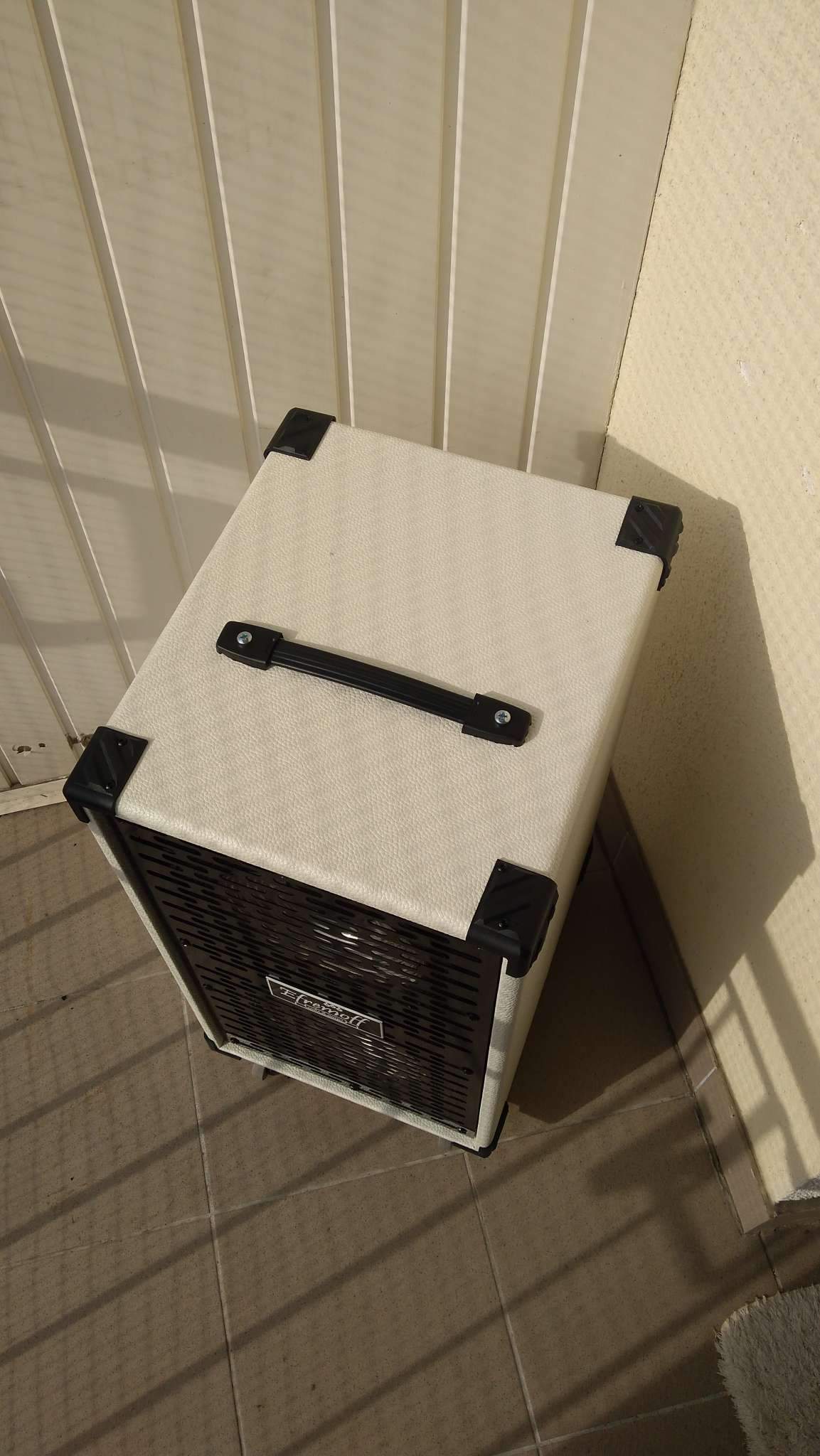

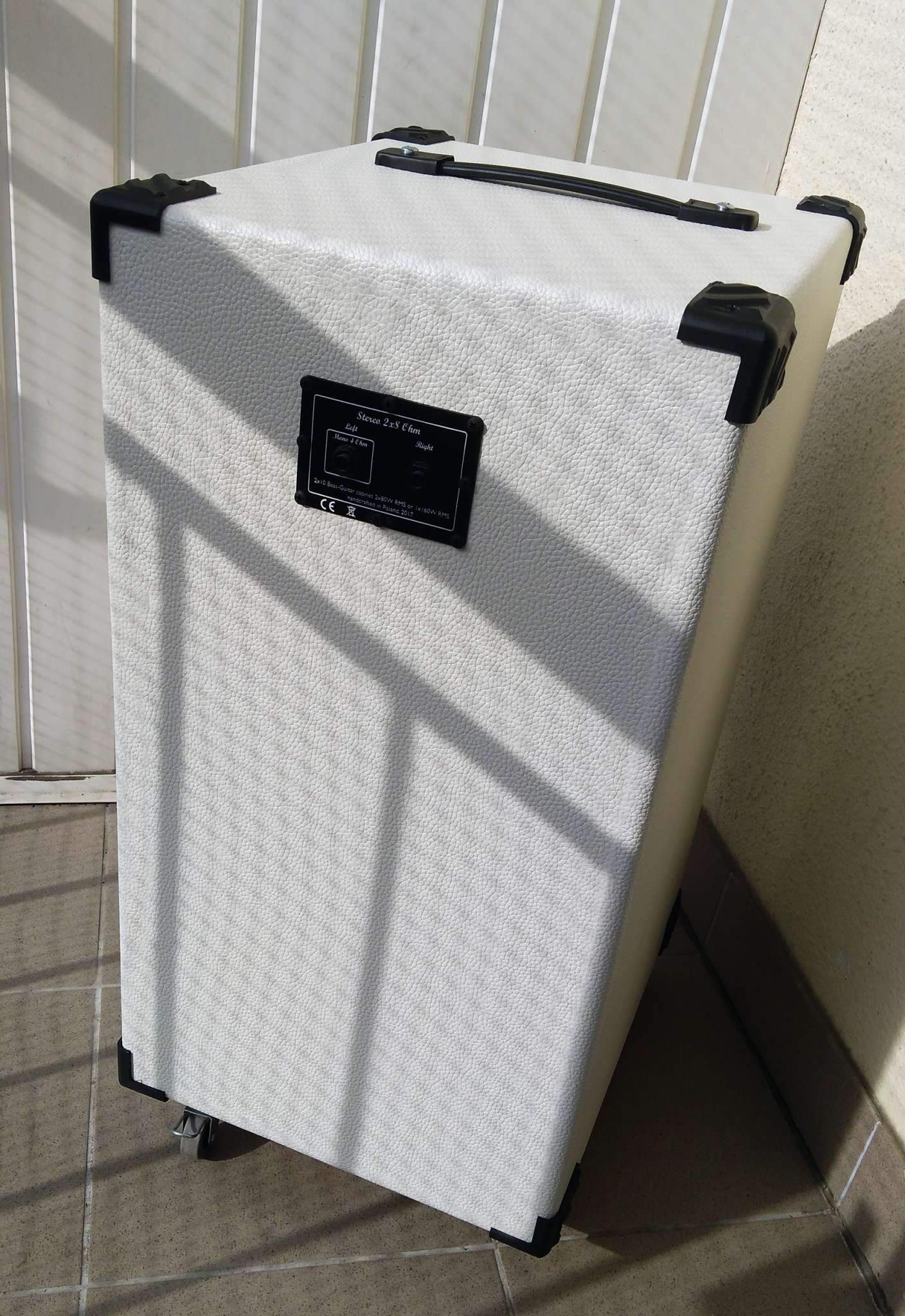

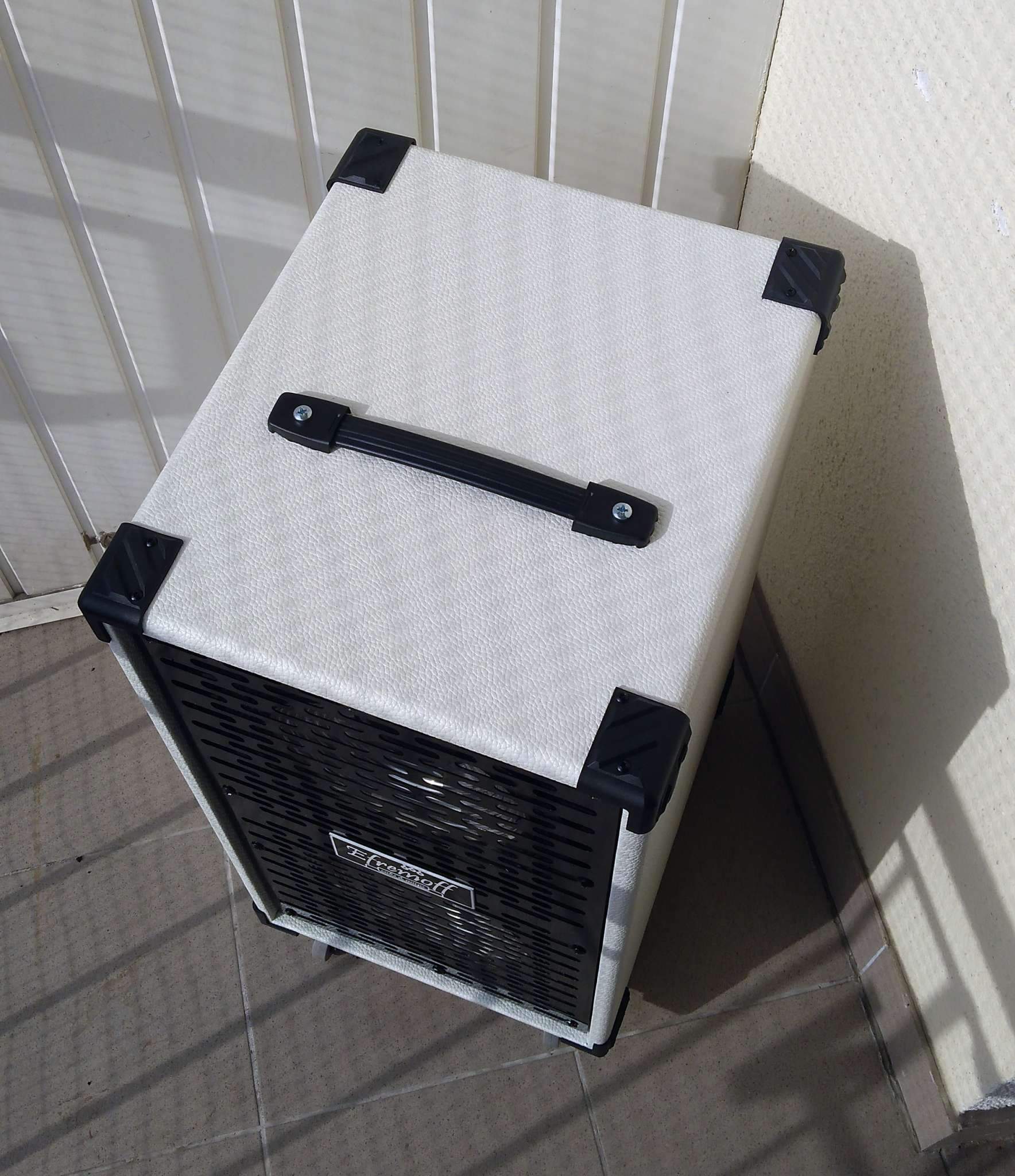

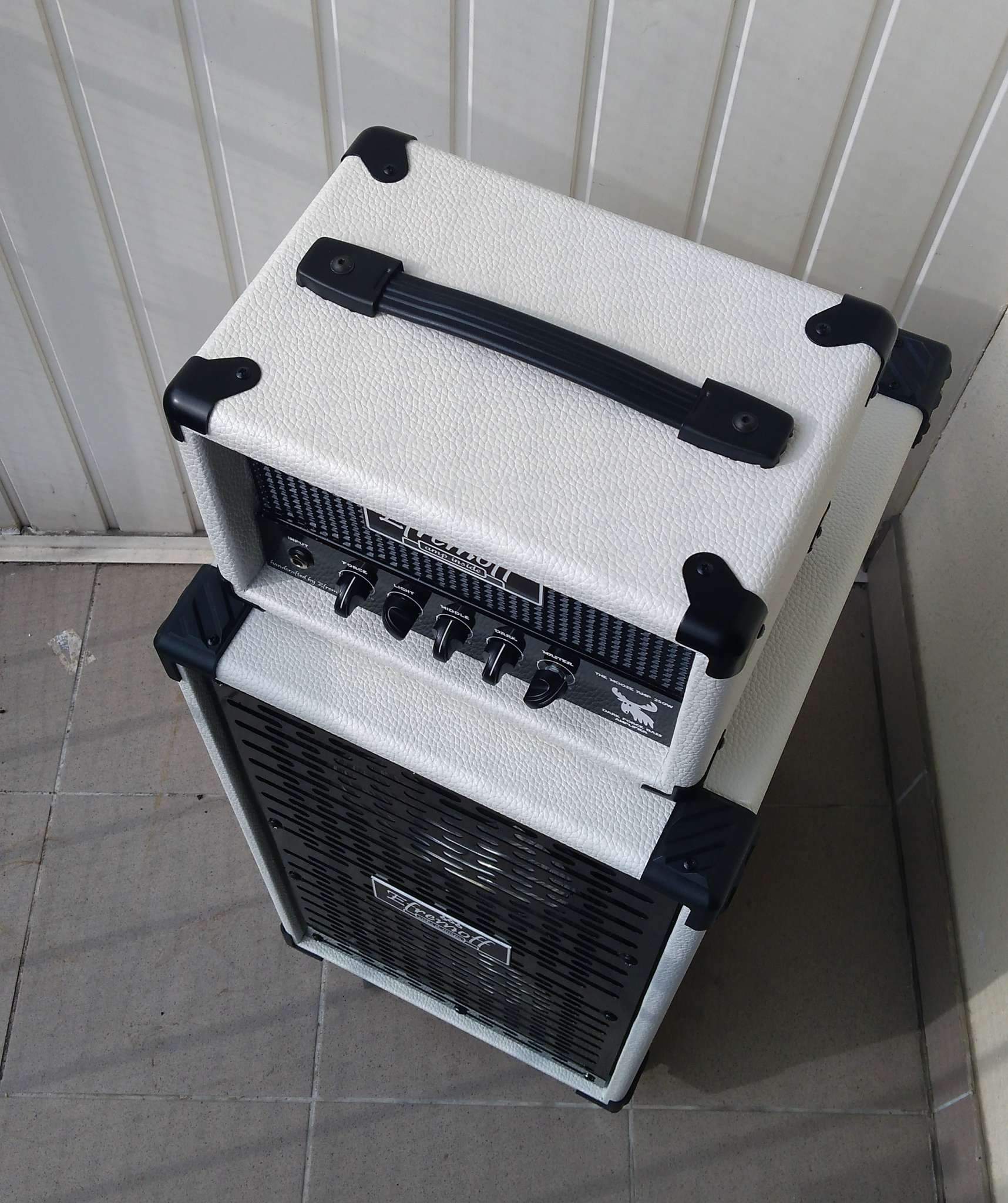

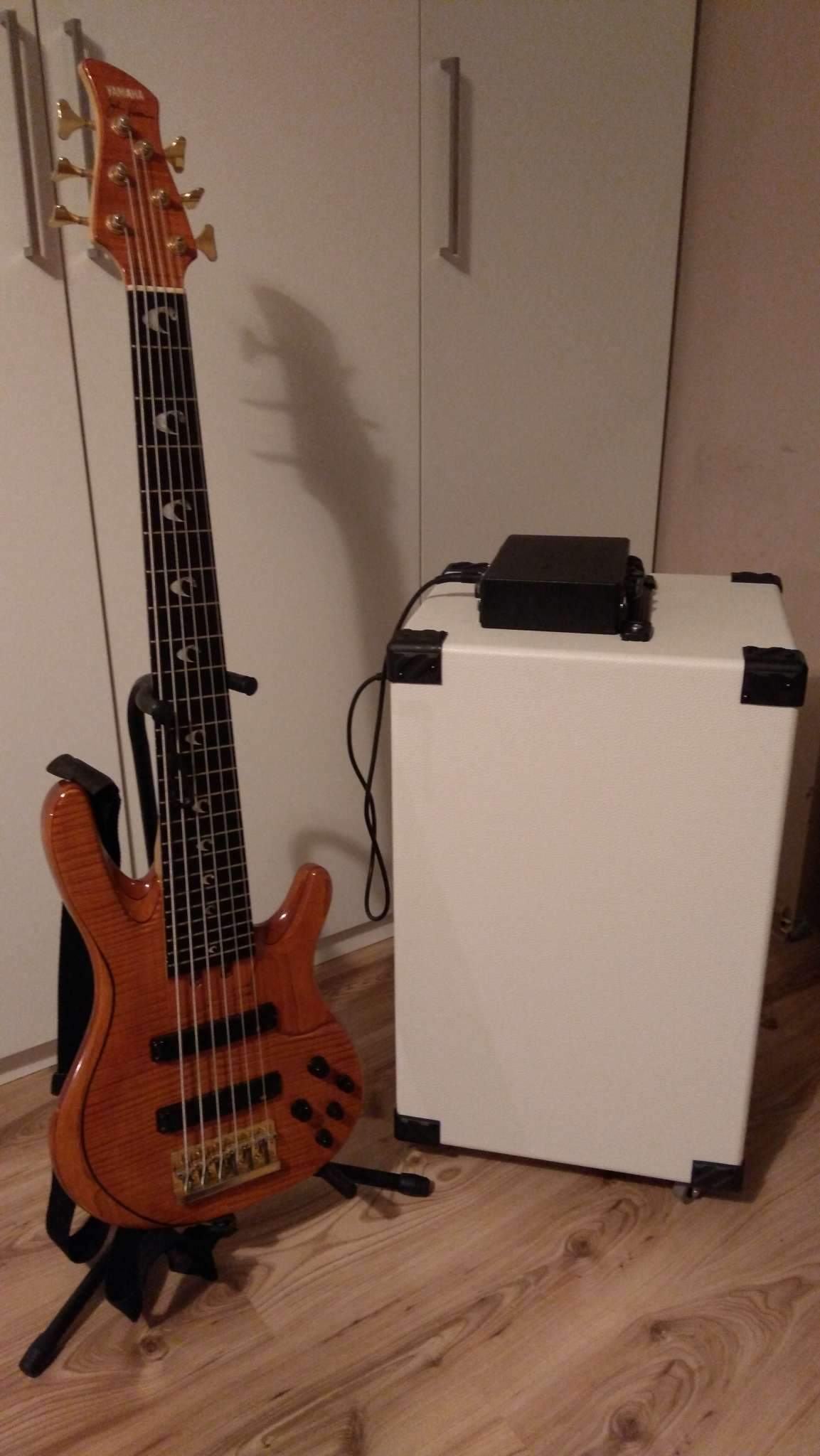

Чуть больше фоток.





Поиграл сегодня с ним на студии, сравнил с кабом 2х10 на паре Eminence BP102. Ну что сказать, звук разный. Эминенсы звучат мягче и сочнее. В динамиках от харкте присутствует достаточно жесткая верхняя середина, в диапазоне около 3-4кгц.

Но в целом - не скажу что это раздражает или напрягает. Просто сам звук более жесткий и "твердый" немного, но при этом - он достаточно жирный и мясистый, с очень приятным рыком.
В общем - слышно что это динамики от Hartke, только нормально звучащие по низу (проблема оригинального каба - что в нем низа нет в принципе, а тот, что есть - звучит от слова "никак").
Тут низ, в сравнении с эминенсом - получился более собраный и упругий (у эминенсов он ощущается несколько ниже и чуть более размазанный). Так же мне в эминенсах часто не хватало именно верхней середины - твитер работал от 4,5кгц, а низкочастотные динамики заканчивали играть в районе 3-3,5кгц.

В пачке с барабанами - Каб на динах Хартке всаживается очень плотно, и в нужном месте. Каб на эминенсах сидит более "низко", не менее плотно, но может чуть менее читаемо. Что порадовало - абсолютно не нужен твитер (в отличии от каба на эминенсах) - диффузоры динамиков хартке легко и с радостью отдают весь необходимый басу верх (от 4кгц и выше). Эминенсы ощутимо тише играют (видать у них чуйка поменьше, на хартке чуйку я не смог померять нормально, а в нете - нету инфы). Т.е. чтобы получить тот же уровень громкости на эминенсах, что и на хартке - мне приходилось процентов на 30 добавлять громкость на усилителе.

В общем - у меня получился еще один отличный каб, который хоть и тяжелый (зараза весит 24кг в итоге), но вполне себе играбельный на репах и дома. 200вт с такой чуйкой динамиков - легко работают вместе с живым, достаточно громким барабанщиком. )

в первом посте на картинках есть размеры - 650x350x430.
Оригинальный каб Hartke имеет внешние размеры примерно 600х600х380, и сделан из очень толстой мдф (25-28мм, не мерял), с перегородкой по середине, т.е. внутренний объем каждой камеры в оригинальном кабе составляет около 45 литров, против моих 73 литров.
