Tander, почём вообще у вас там подходящие трансы, а то может овчинка выделки не стоит?
Я сам хотел сделать на отдельных трансах, но нашёл только с выходом на 0.45 ампера и по напруге или одна обмотка на 24 вольта или две, с выводом посередине, на 12 вольт - но они получаются не изолированные друг от друга. Сам трансик стоил почти 10 баксов.

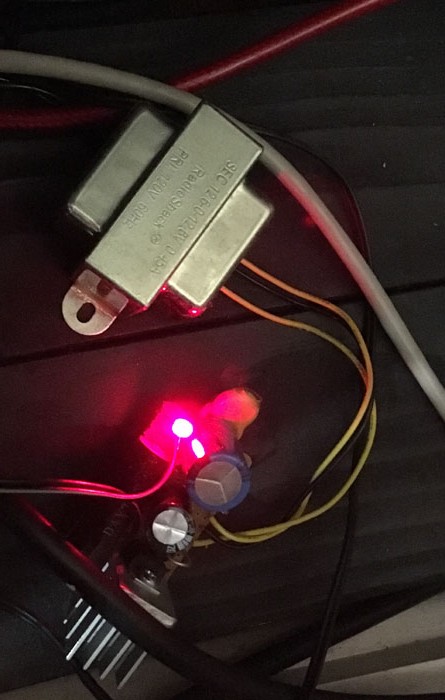

Макет получился такой:
С 12 переменных вольт после выпрямления получается 18 вольт - для стабилизатора многовато - половину в тепло отдаёт, но у меня работает - на всякий случай я прикрутил небольшой радиатор - уже больше года не выключается и нареканий нет, но лучше те же 9 переменного выпрямить и норм. Для стабилизатора желательно не меньше 12 вольт выпрямленных подавать иначе при более низком напряжении может и не сработать.
Возвращаясь к деньгам - так как у меня педалек больше десятка уже давно, а времени нет и 3 транса, которые купил для пробы, больше достать не могу (местный магазин закрылся и онлайн таких нет или намного дороже), то пришлось за 70 баксов просто купить готовый Donner DP-3, в котором стоит тороид с отдельными обмотками и стабилизаторами - всё по уму:
Если всё таки хочется делать свой, то лучше поискать подобный транс, но когда я пробовал, то находил подобный, но он стоил почти 40 баксов, да ещё за доставку хотели 18, в общем терялся весь смысл, да и обмотки были на очень слабые токи - почти без запаса.
Я потом свой может доделаю, но на каждый отдельный трансик с общим выпрямителем по 2-3 стабилизатора - эдакий компромисс.
Я, так понимаю, тебя такой вариант тоже устраивает?
