Нужно сделать блок питания для педалборда, на 10-12 выходов (8x9V, 4x12V), с током на каждом выходе - ну, допустим по 100мА максимум.

И вот как лучше сделать?

1. Купить один более мощный трансформатор, с 1-2 вторичками, и от него развести отдельными стабилизаторами - для каждого выхода - свой стабилизатор.

2. Купить несколько мелких (1,5-2вт) трансформаторов (допустим штук 6, по 200мА каждый), и от каждого дать 1 стабилизатор, и вывести его на 2 параллельных выхода? Как тогда размещать трансики относительно друг-друга? и соединять это все?

3. Какой-то импульсный вариант? Хотя я мало видел модульных БП с кучей одинаковых выходов...

Как бороться с земляными петлями? или напротив каждого выхода сделать переключалку ground/lift, который будет отрывать минус от выбранного разъема? Какие стабилизаторы исползовать? обычные 7809/7812 или лучше какие-то другие StepDown преобразователи (например готовые модули на LM2596 или MP2307 - цена на них вполне приемлимая)?

В педалборде стоит 10 педалей, часть от батареек, часть от разных БП - клиенту надоело все это подключать-помнить-менять батарейки - хочет 1 нормальный бп, а я хочу попробовать сделать такой БП, т.к. раньше всегда ограничивался чем-то простым на 2-3 выхода. Тут же задачка немного интереснее. )))



Можно заказать сетевой трансформатор, с достаточным кол-вом вторичных обмоток.
Тогда с каждой обмотки свой отдельный стабилизатор. У меня есть фирменный педалборд Furman, там именно так и реализовано.

с габаритами достаточно сложно - места - где-то 100х120мм.

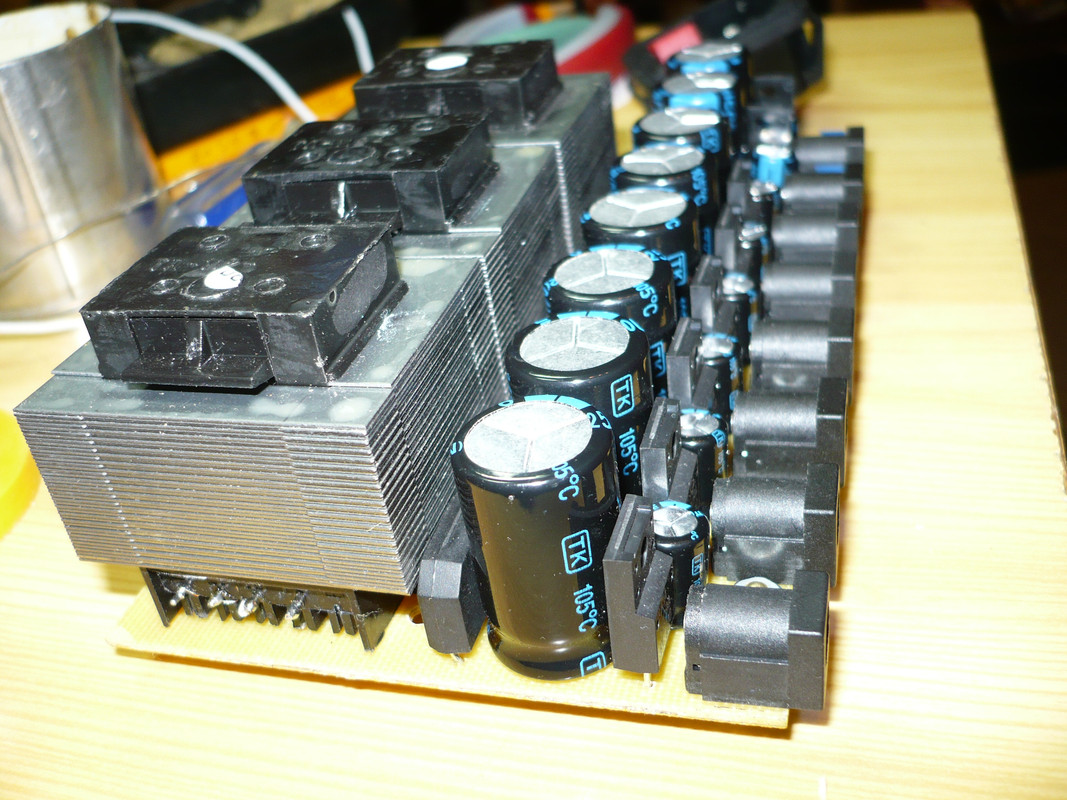

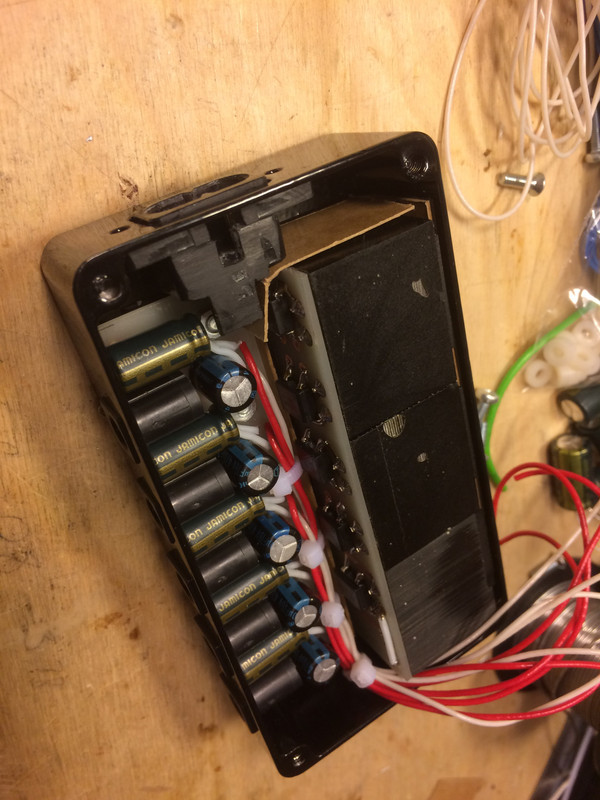

так что похоже что будет 3 трансформатора с двойными вторичками на 100-120мА каждая. Особо жрущих приборов там нет.
один трансформатор нагружу на 3 паралельных выхода на обмотку - две низкоточные группы по 3 коннектора ( на всякие бустеры, буферы, перегрузы простые), а остальные сделаю - по отдельному выходу для каждой обмотки. Итого получится 10 выходов.

Кстати - на какое напряжение смотреть трансформаторы, если я хочу использовать линейные стабилизаторы? для 9в, я так понимаю где-то 11 должно быть с обмотки, а для 12в - 12в трансформатора хватит? тоже, чтобы не сильно задирать выпрямленное напряжение перед стабилизатором, чтобы в тепло много не отдавать. ))

Если делать соооовсем правильно, надо делать вторичку так, чтобы при -10% сетевого на вторичке после выпрямителя было на 3в больше нужного. А радиатор расчитывать, чтоб грелся не больше +30 при сетевом +20% и максимальном потреблении.
Конечно это все не проблема с теми токами.

Лучше взять 12в вторичку и сделать CRC перед стабом. И величиной R выставить нужный режим стаба.

Очень рекомендую трансы с раздельными обмотками на UI сердечнике. Например Block FL 2, fl4.

У них минимальная емкостная связь с сетью. И именно эти блоки - не сильно фонят, и кпд довольно сносный,для мелких

Раздельные первичка и вторичка резко уменьшают емкостную связь с сетью. Ну это когда прибор начинает трещать, когда в ту же розетку включить освещение или что другое с пульсациями. И емкостная земл. петля с усилком уменьшится. В принципе UI не обязательно, можно просто split bobbin на обычном EI

Расположение - пополу. Они же не в коробке внутри прибора. Там можно было бы попытаться уравновесить поля рассеивания.

Отключать массу - вот тут я не понял. Ты же специально берешь много трансов, чтоб не было петель по земле питания. Нафиг минуса соединять вместе? Если они соединены - можно смело брать одну обмотку и один стаб и пускать все параллельно.
Короче - рубильники нет. Или так : рубильники да, но в постоянном положении "откл"

Так делай прибор класса II, двойная изоляция, корпус без металл. частей, вилка без заземления. Все же БП для педалей такие.

Или мет корпус с заземлением, но минуса на него не вешать.

Изолированное питание будет floating, по другому никак. Землить каждый минус точно не надо. Иначе смысл в раздельных обмотках?

Если ты все таки делаешь общую землю,  () хоть не жестко, а через стандартный ground lift, диоды +RC


Антипараллельные диоды, чтоб потенциал не "уехал". И параллельно им еще RC параллельно, ом 100 и пару десяток наноФарад.
Высокочастотно на земле, на 100Гц+ гармоники - lift.  Рвется земле-петля
Но у тебя же не пред с бешеным усилением, который обязательно нужно экранить. В БП можно совсем без заземления.

Ok. Значит делаем класс 2.
