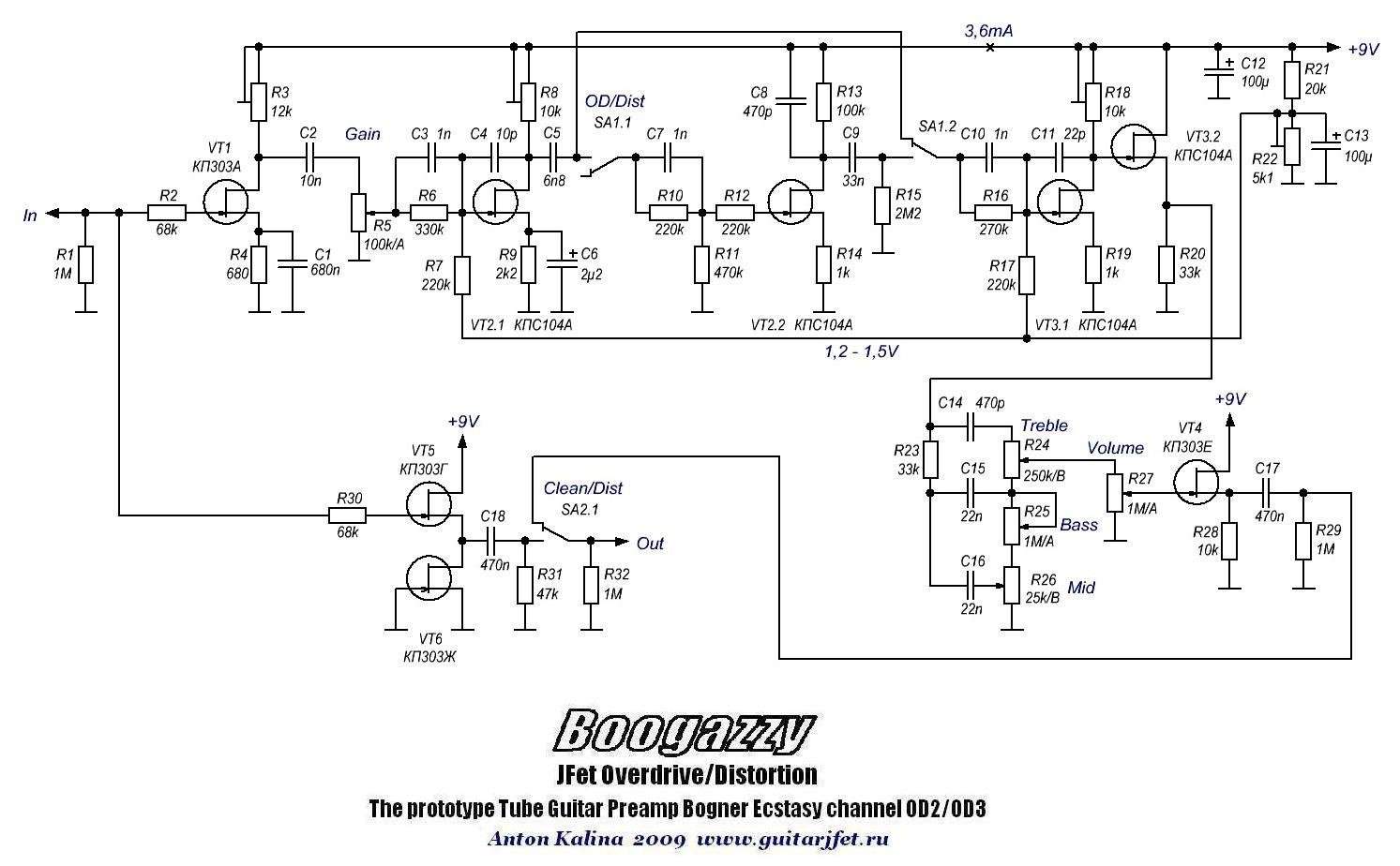

Чем ещё можна заняться на карантине когда много свободного времени ?)) Давно хотел собрать эту примочку по схеме А .Калина . Очень люблю паять эмуляторы разных усилителей на полевиках. Только переделал немного под себя- удалил для меня ненужный чистый канал, и переключатель ОД2-ОД3 то есть отключение среднего каскада. Режим лёгкого овердрайва мне в ней не надо, это только лишние провода и переключения . Соединил все напрямую, минуя переключалки.  Изучив тему , извлек то что полевики для неё нужно с напряжением отсечки около 0.5 В ( подходят КПС104). Такие полевики у нас в большом дефиците , и цены на них как на хорошие лампы. А так как в запасе есть пару десятков J201 в СМД- корпусе ( MMBJ201 ) или как там они .. По отсечкам выбрал самые подходящие  - по 0,6 В -

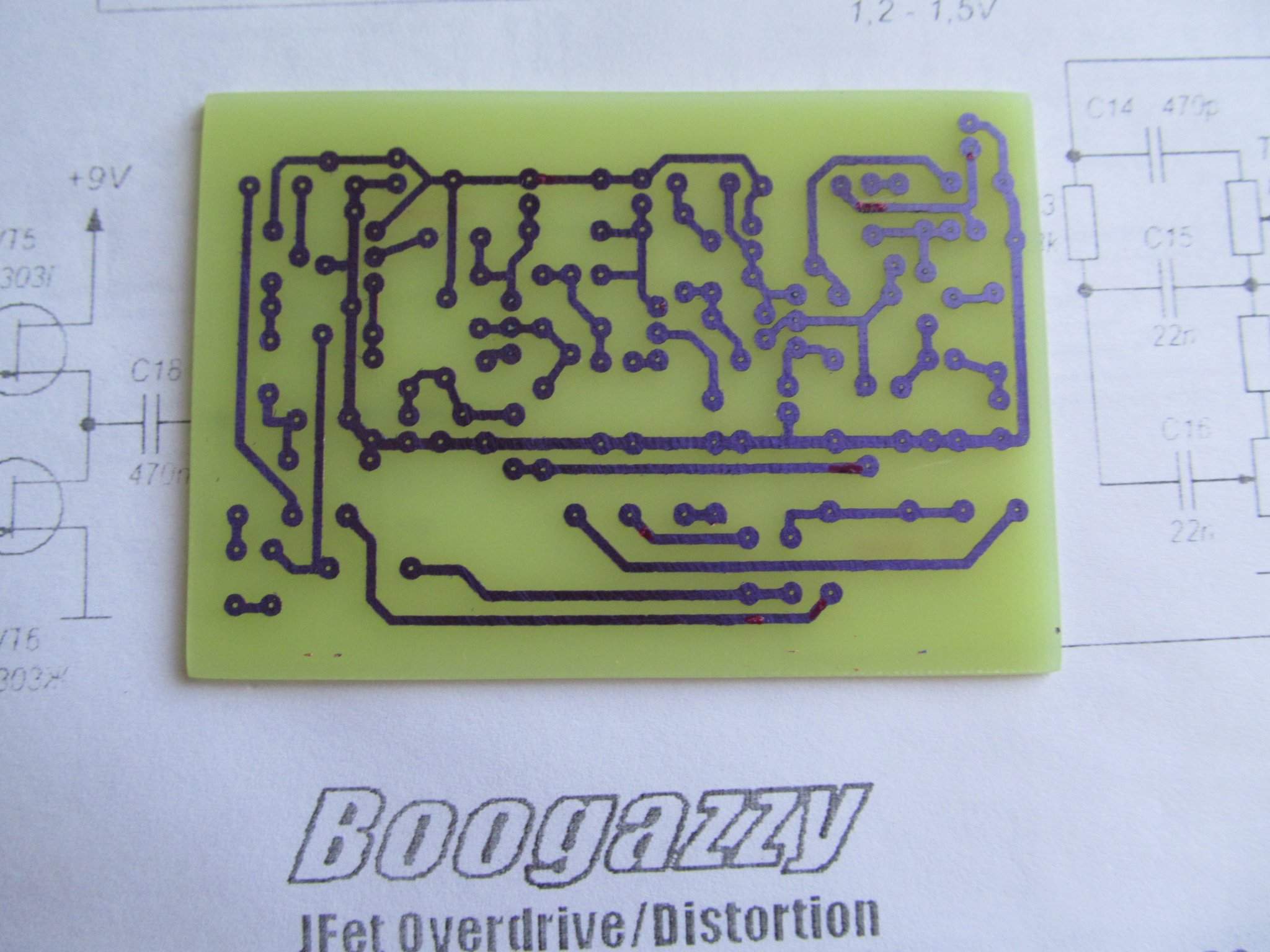

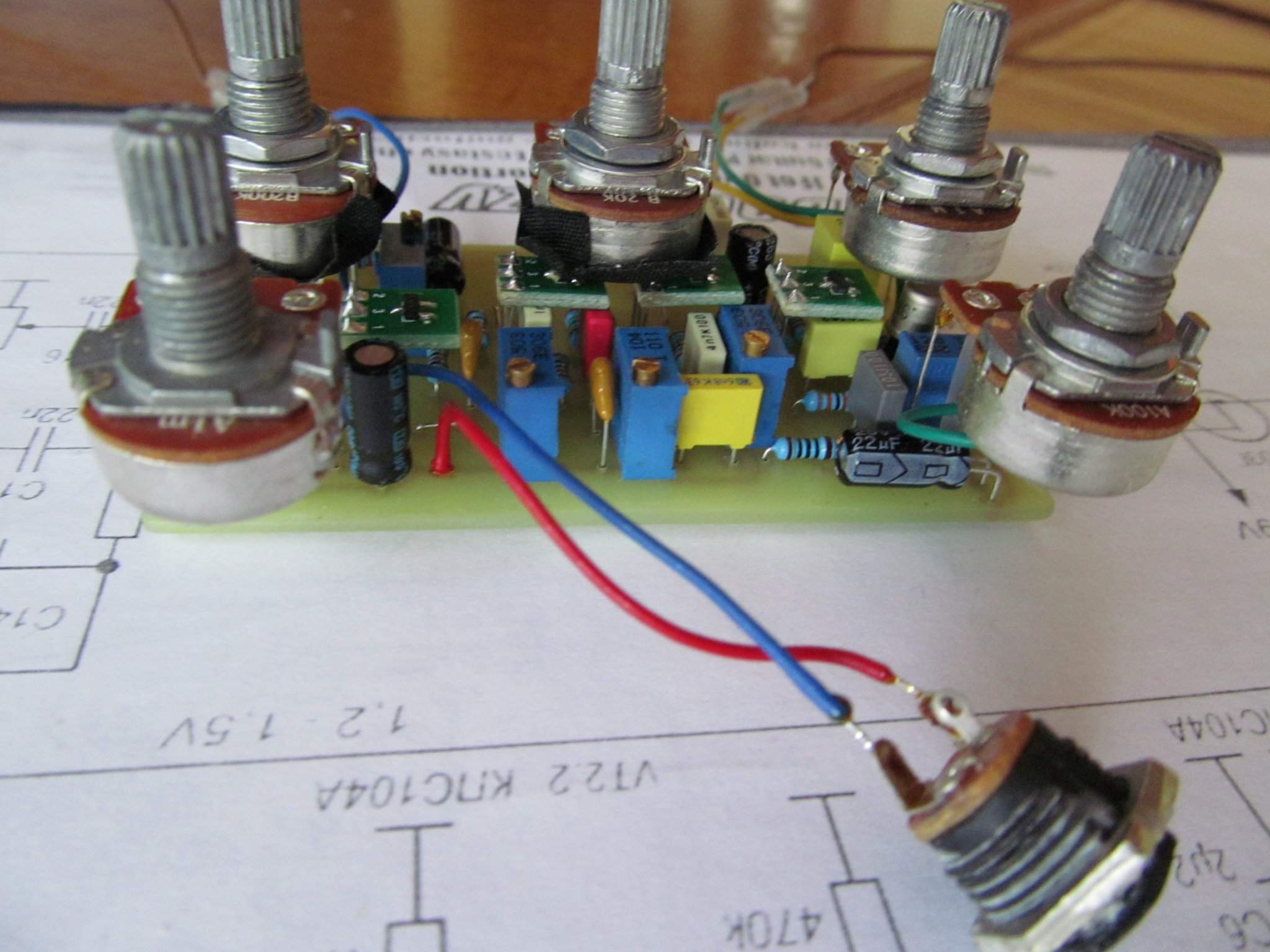

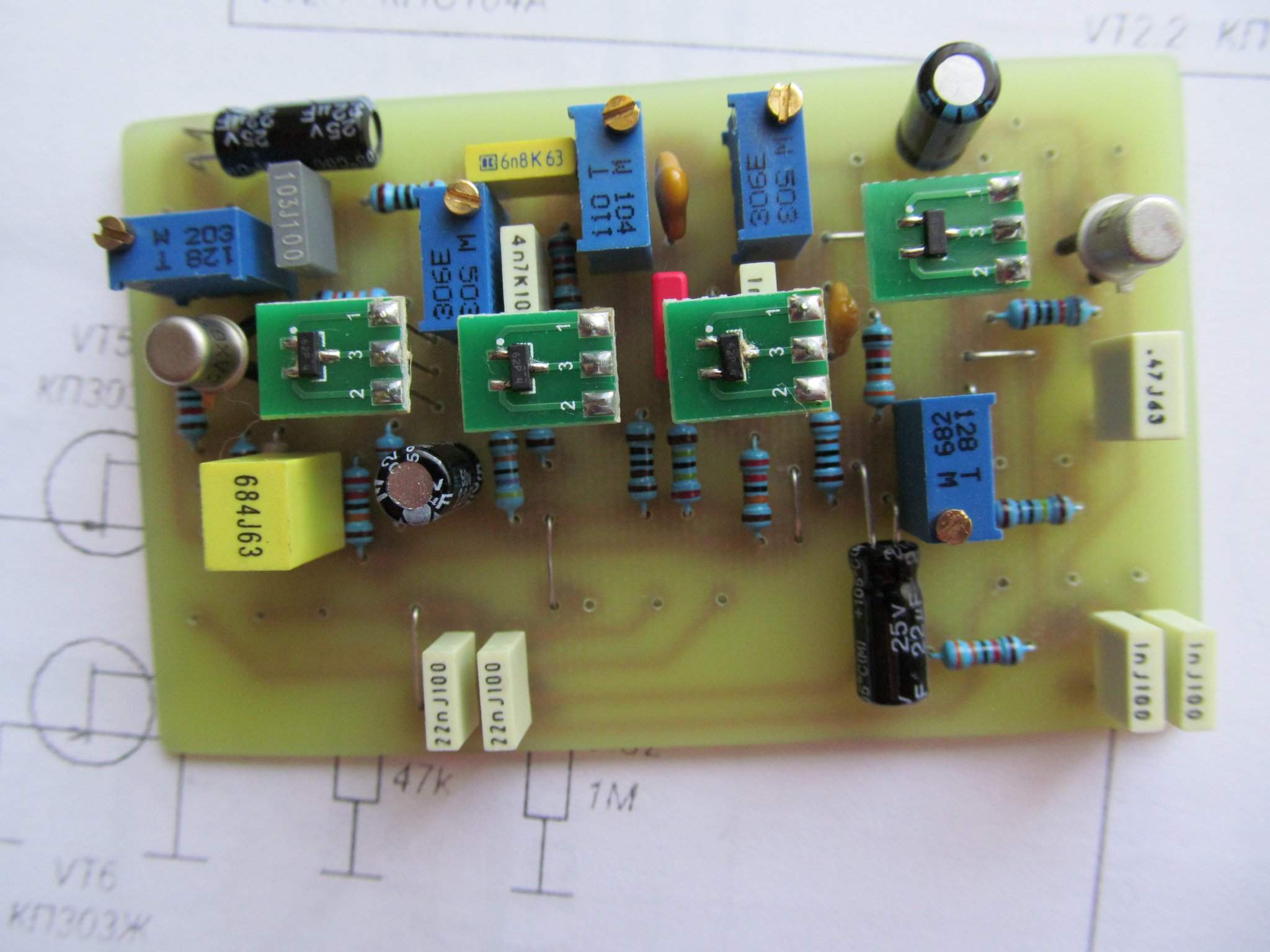

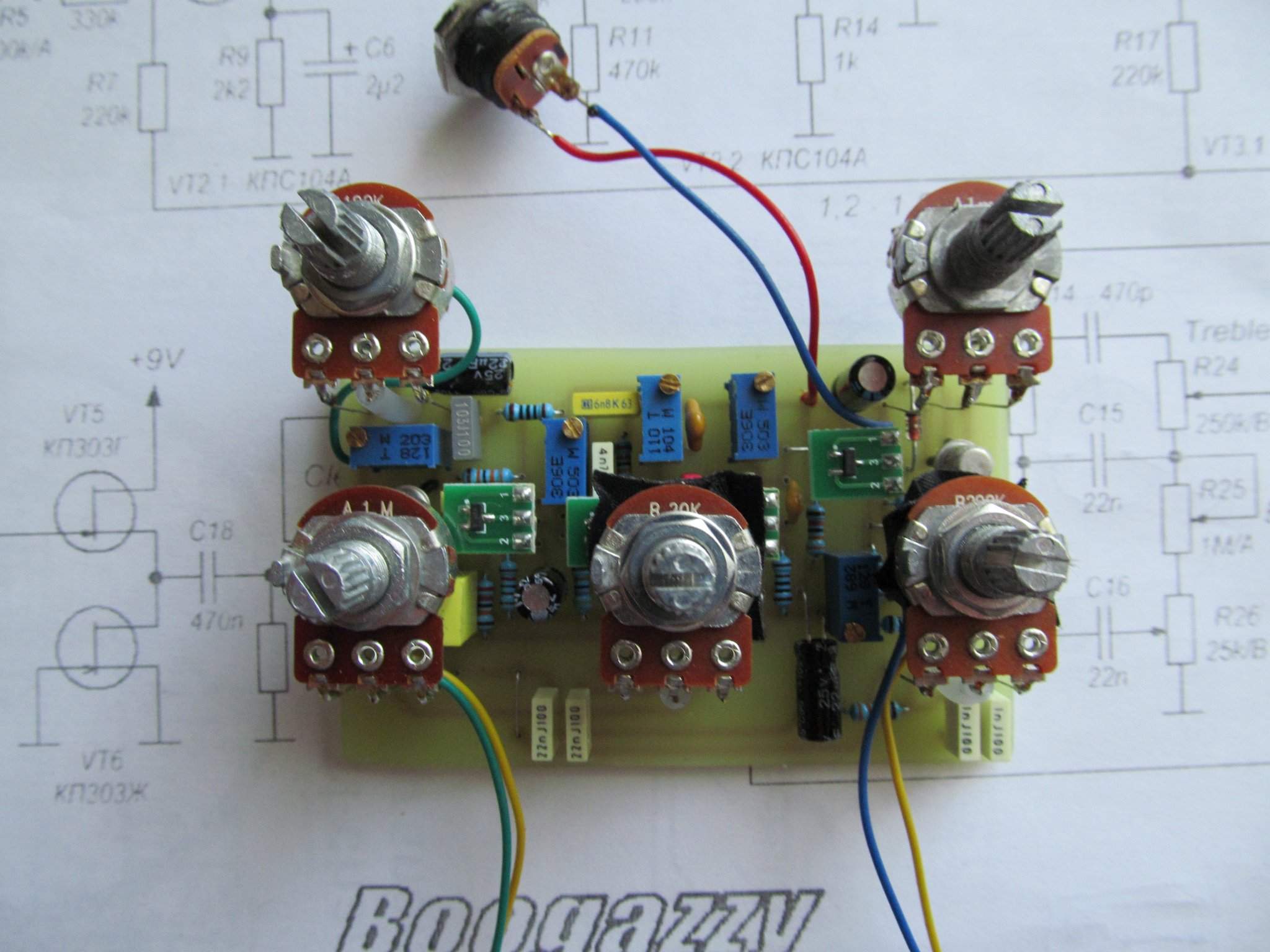

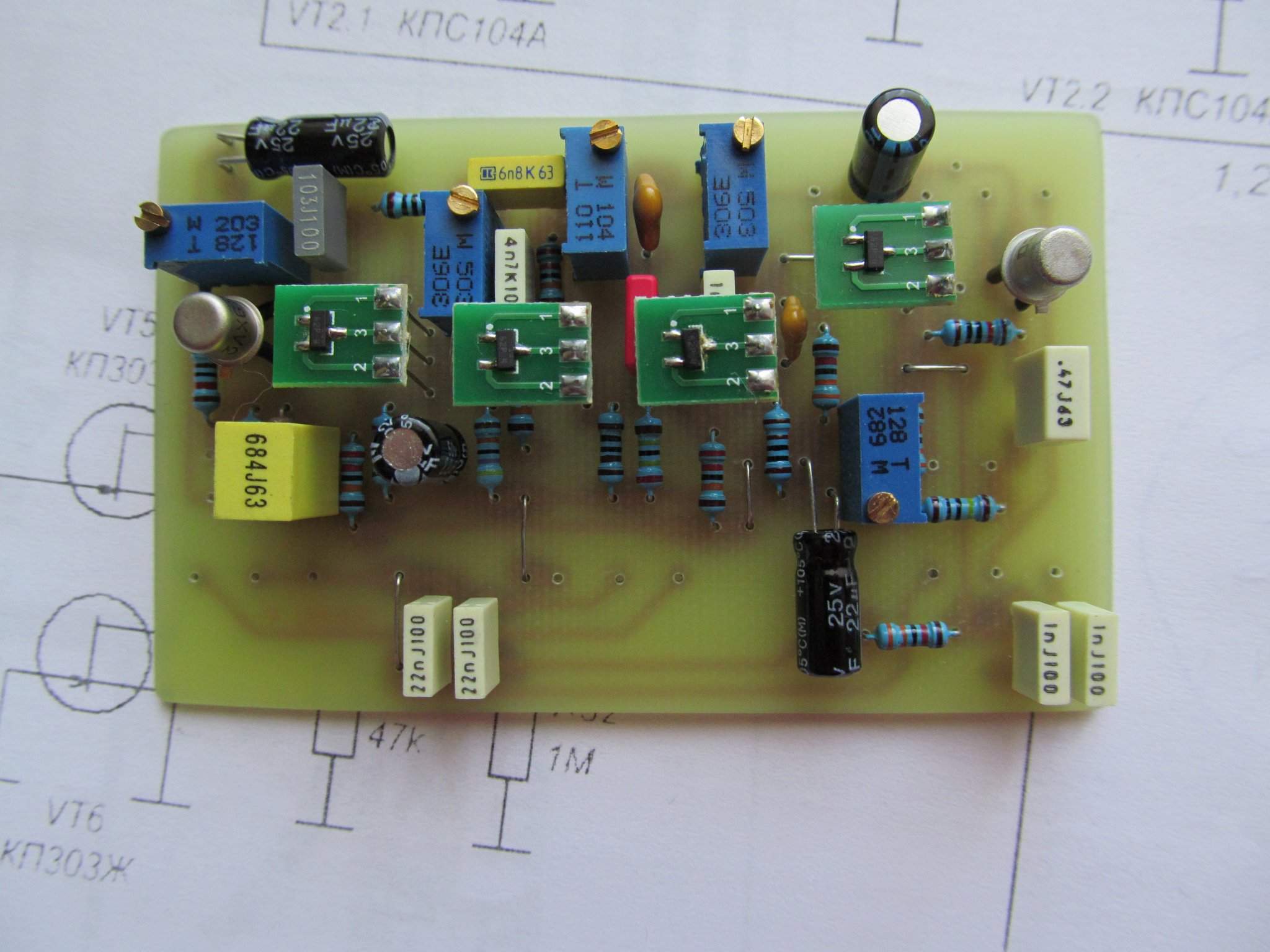

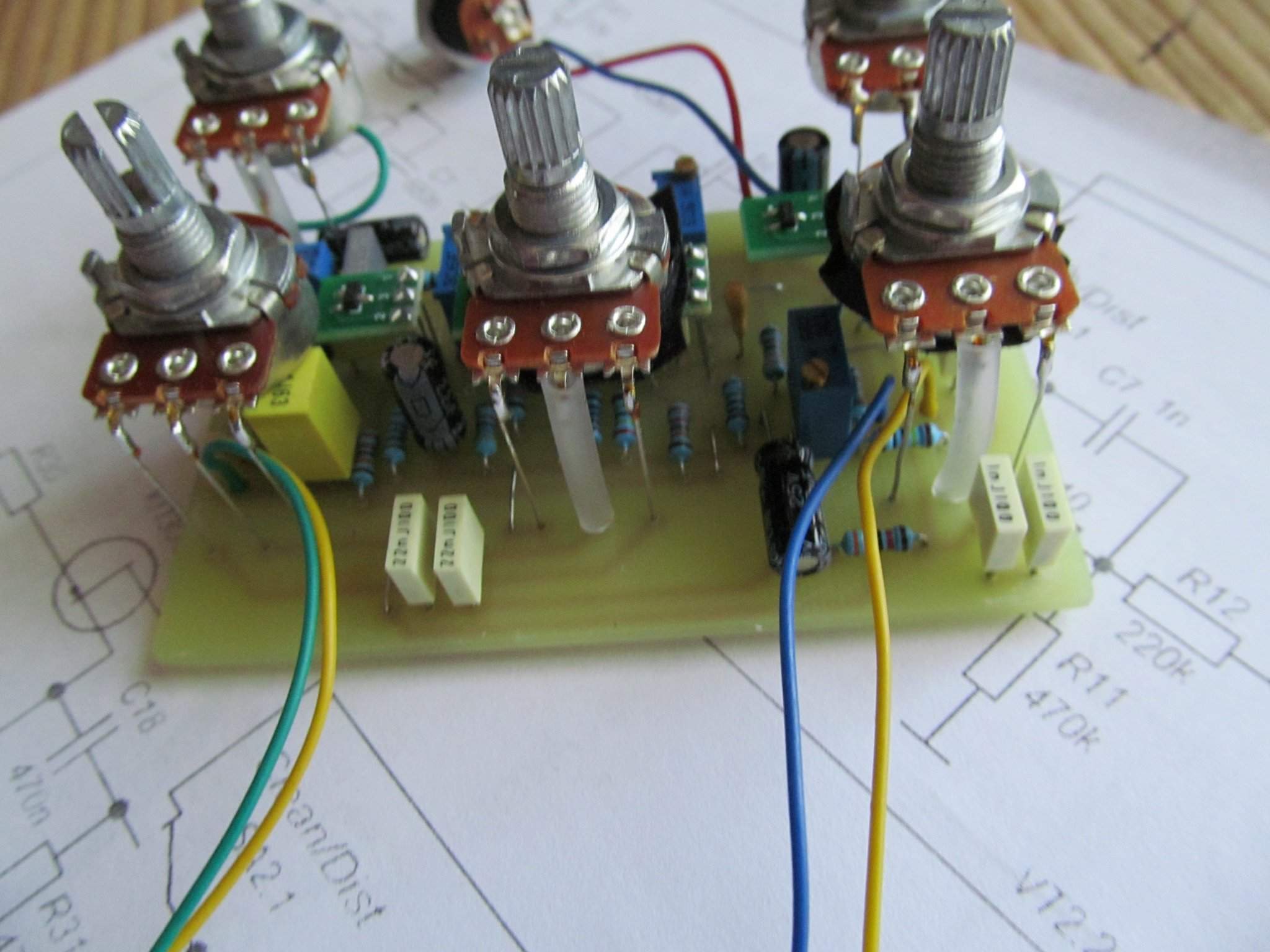

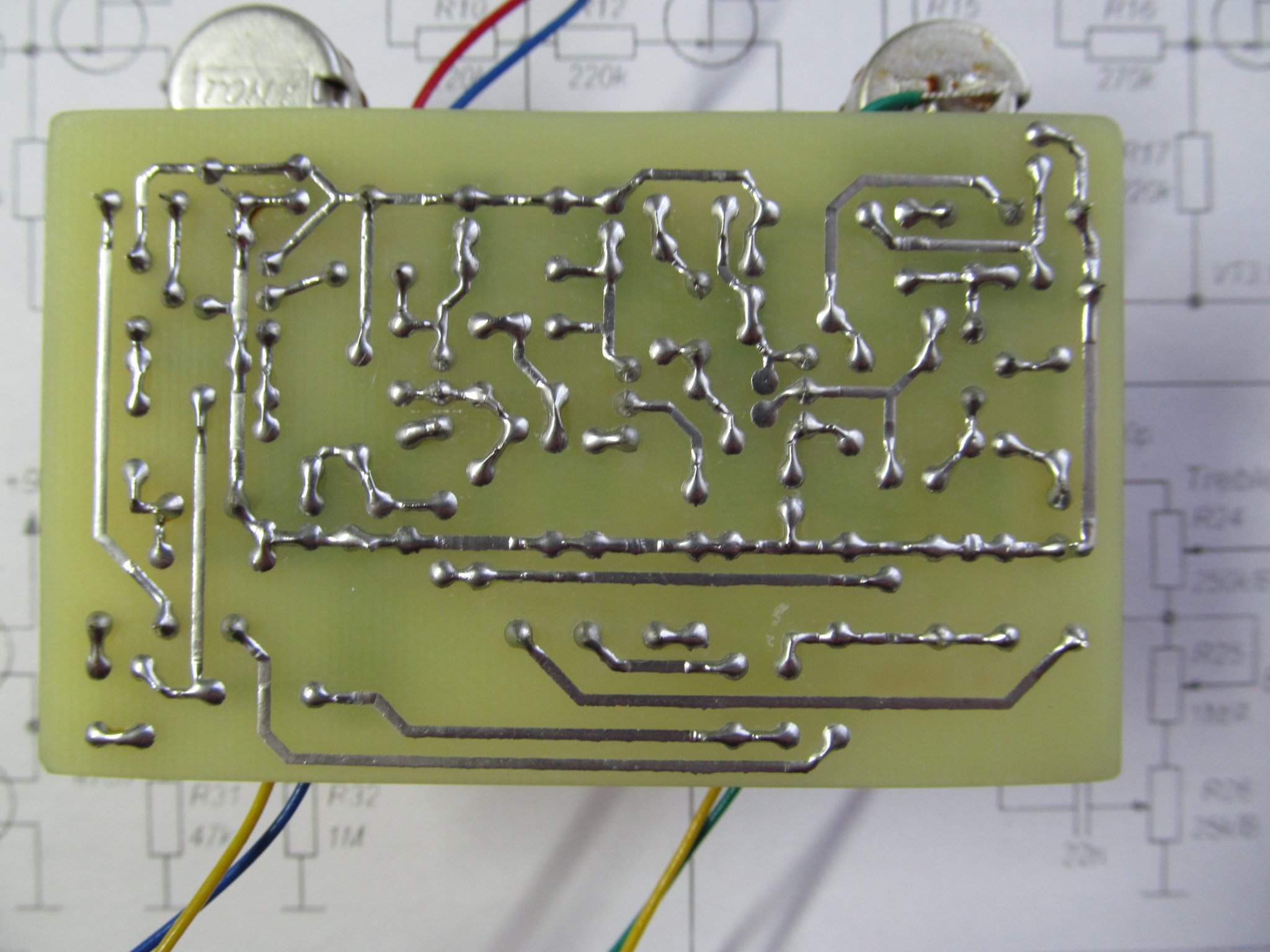

4  шт. Остальные КП303 были с отсечками 0,7 В ( есть приборчик для измерения) . Плату нарисовал под регуляторы без длинных проводов, для удобной сборки, люблю именно такой вариант компоновки, чтобы все соединения были минимальной длины. Темброблок тоже сразу на плате . На все полевики стоят подстроечники ( кроме эмиттерных  повторителей) . Плата под размеры корпуса 1590BB ( 119.5 х 94 х 34мм  ) . Спаял, настроил, завелась сразу.  Пока выставил напряжения на стоках  на первом полевике- 4.4 В, на остальных 3-х  по 4 В ( при замкнутом входе, и скрученном гейне) . Что скажете , надо крутить напряжения ещё или нет ? В принципе звук ровный , затухает плавно, без обрываний. Читал, что для неё ставят по 3-4 В на стоках . Звучит класно, очень искристо, гейна очень много , ярко , мне больше похожа на полевой вариант Peavey 5150 ( может из-за одинаковых полевиков ?)))  Гейн рулится от почти слабенького кранча до яда , динамика отличная , короче очень доволен. Буду заказывать корпус

Делал на КПС104А.
Да, звук яркий, очень верхастый. Но заказчик, поиграв пару недель, стал сетовать на недостаток низов.
Пришлось вносить в схему некоторые изменения...

Да, именно очень яркий звук , прямо искрящийся при том что гитара Лес пол краснушный . Для высекания флажолетов - самое то. Но даже тот же Энгл на полевиках от Лиона более низастый, тела в звуке намного больше. А тут как будто не хватает тела .Такая видно схема . Полевики в режиме работают. А что там можно в цепях частотных поменять чтобы добавить нижней середины и прибрать верха ?

можно уменьшить номиналы C3, C7, убрать C10

Надо сначала выставить подстроечником R22 напряжение 1,2...1,5 Вольта на нём, а потом крутить подстроечники R8 и R18 до получения 4,5...5,0 Вольт на их нижних выводах. Если режим не получается, ищем его с помощью R22.
R3 и R13 настраиваются автономно, с ними проблем нет.

Чтобы в звуке появилось "тело", между крайними выводами регулятора Volume подключается RC цепочка с тщательно подобранными на собственный слух и вкус номиналами.

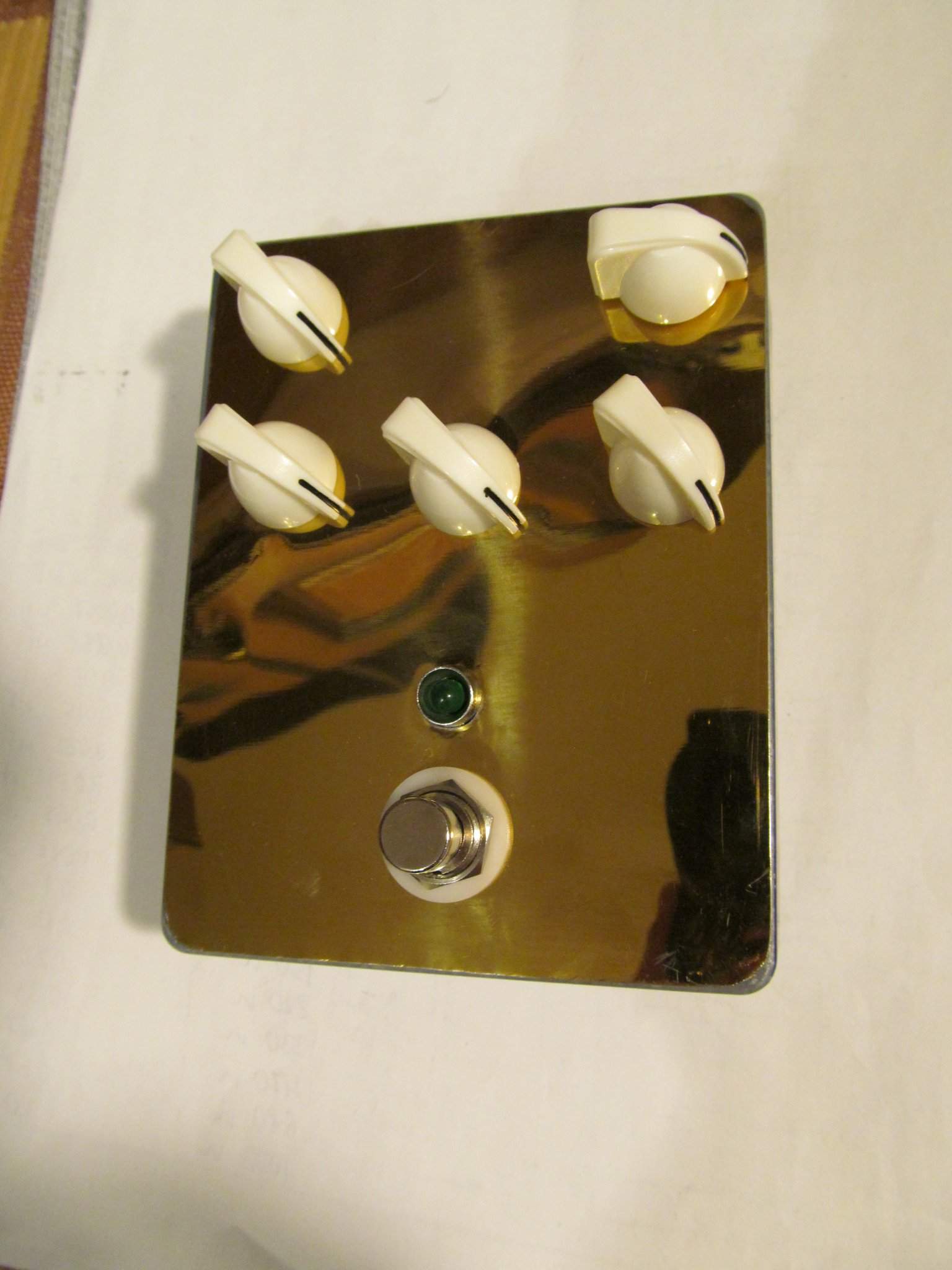

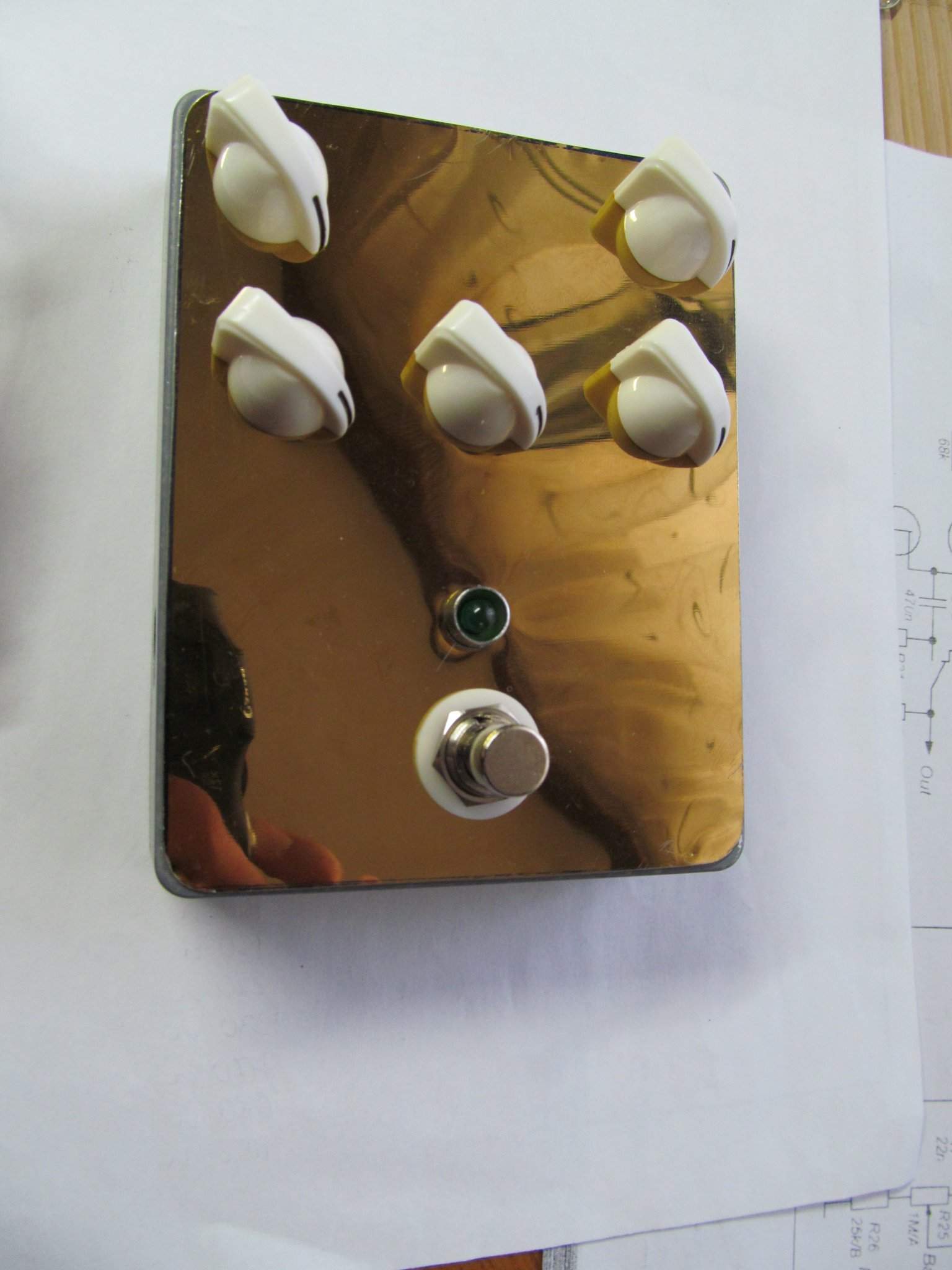

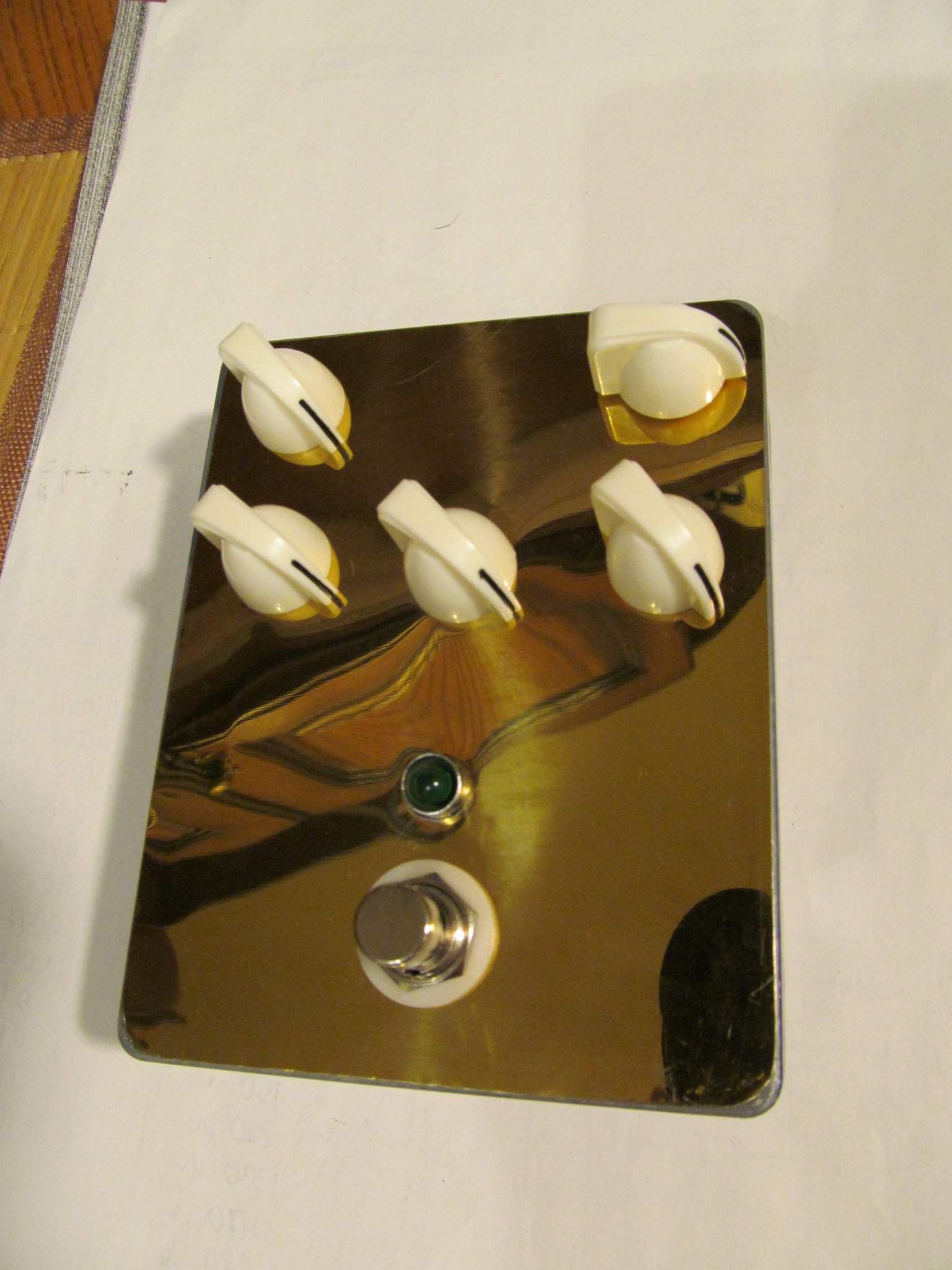

  Начал делать корпус. Не хотел красить в один цвет как обычно, а решил немного поизвращаться )) Долго думал как оформить корпус чтобы не отходить от концепции вида лампового усилителя, так как педаль всё-таки эмулятор ламповой головы ) . Делать фотопечать и потом ламинировать было в идее , но так как сейчас карантин , то ничего не работает чтобы это сделать. Зато в запасах есть много позолоченной нержавейки, которую покупал для лицевых панелей своего Маршалла. Вот и решил попробовать . В идеале конечно же вырезать и гравировать надписи на лазерном ЧПУ , но это у нас в городе никто не делает, только по пластику и дереву , да и дорогое это очень удовольствие именно по металлу . Так что решил сам все делать  -панельку вырезал ножовкой по металлу , сверлил дрелью , и долго доводил это всё напильниками и надфилями . Не очень удобный материал в плане работы , отверстия постоянно подгибаются , пилить тяжело.
   Теперь думаю как лучше нанести надписи .. В идеале конечно сделать негатив с фоторезистом ( как трафарет ), перебить и травануть в хлорном железе . Чтобы вытравились только надписи. Метод сложный , неизвестно как прилипнет к нержавейке фоторезист , и будут ли потом ровные буквы ..  Надо попробовать , как это покрытие травится на кусочках. ЛУТом тоже читал что можна  ..Пока так.. Прикинул общий вид на фотках.. Корпус по бокам будет наверное чёрный , с золотистым будет сочетаться лучше всего )

Если эта "позолота" нитрид титана, то её хлорным железом не очень-то и возьмёшь.

Да, точно нитрид титана. Спасибо, что сказали ) Остается ещё вариант фрезеровать надписи бормашиной )

Во время карантина у нас вообще тупо все закрыто ни рекламщики ни гравировки
Так что как то сам придумаю. За идею спасибо но как я сотру лишнее ?) Это как разновидность Лута выходит ?

Поддерживаю! Мне тоже интересно как тонер к полированному нитриду титана будет прилепляться. По мне альтернатива фрезе и лазеру тут только печать на прозрачной самоклейке и под лак.
