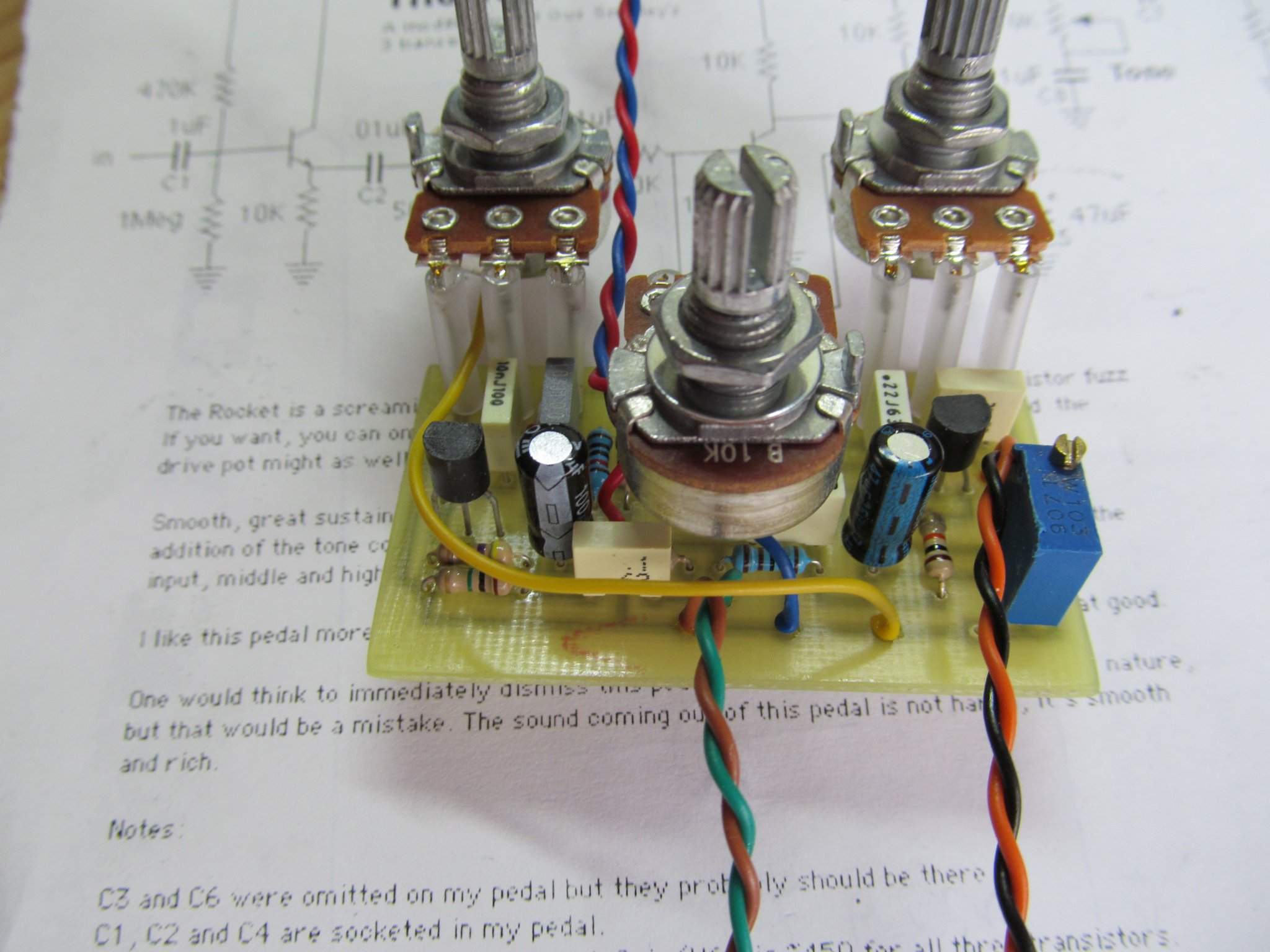

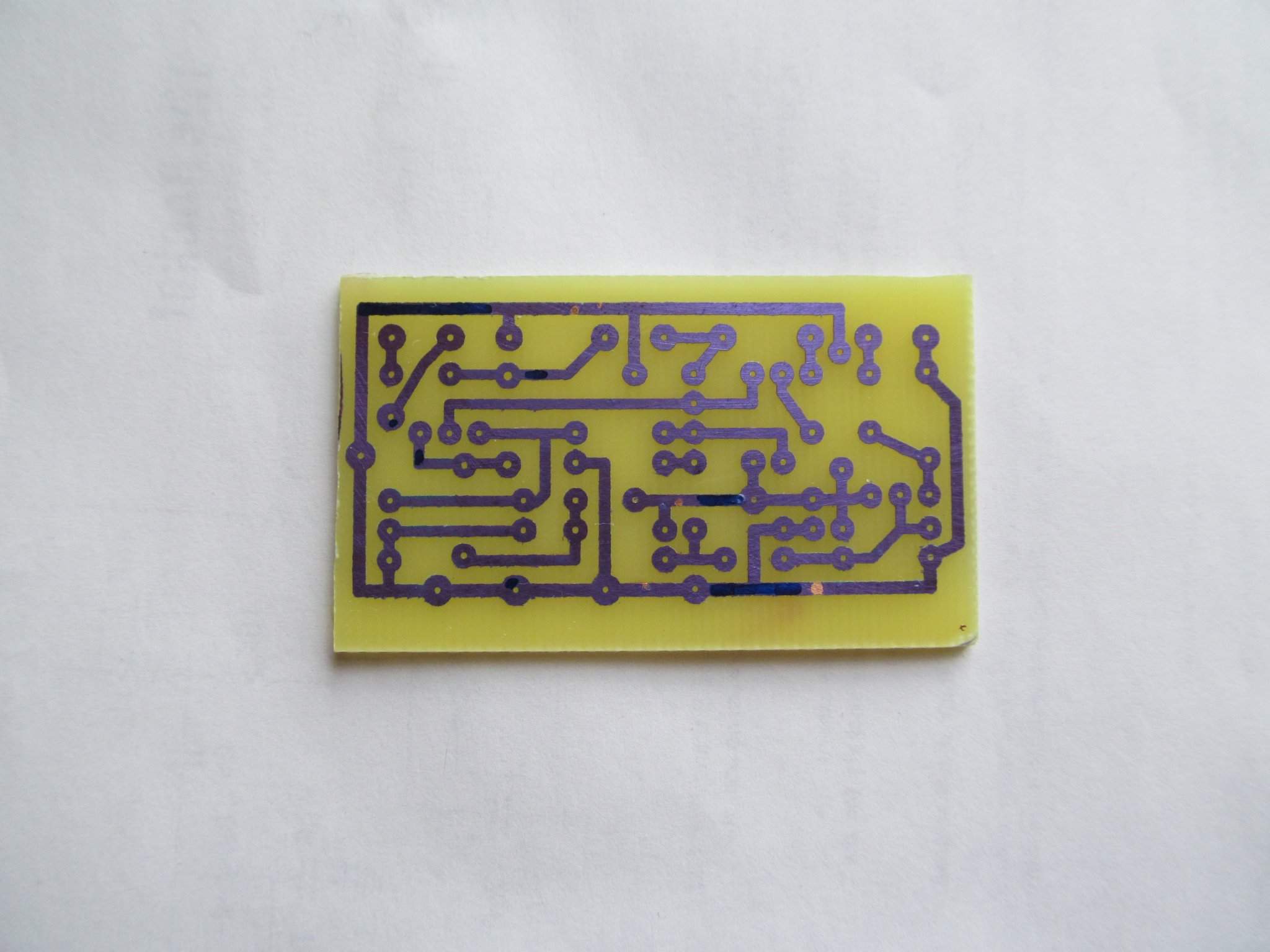

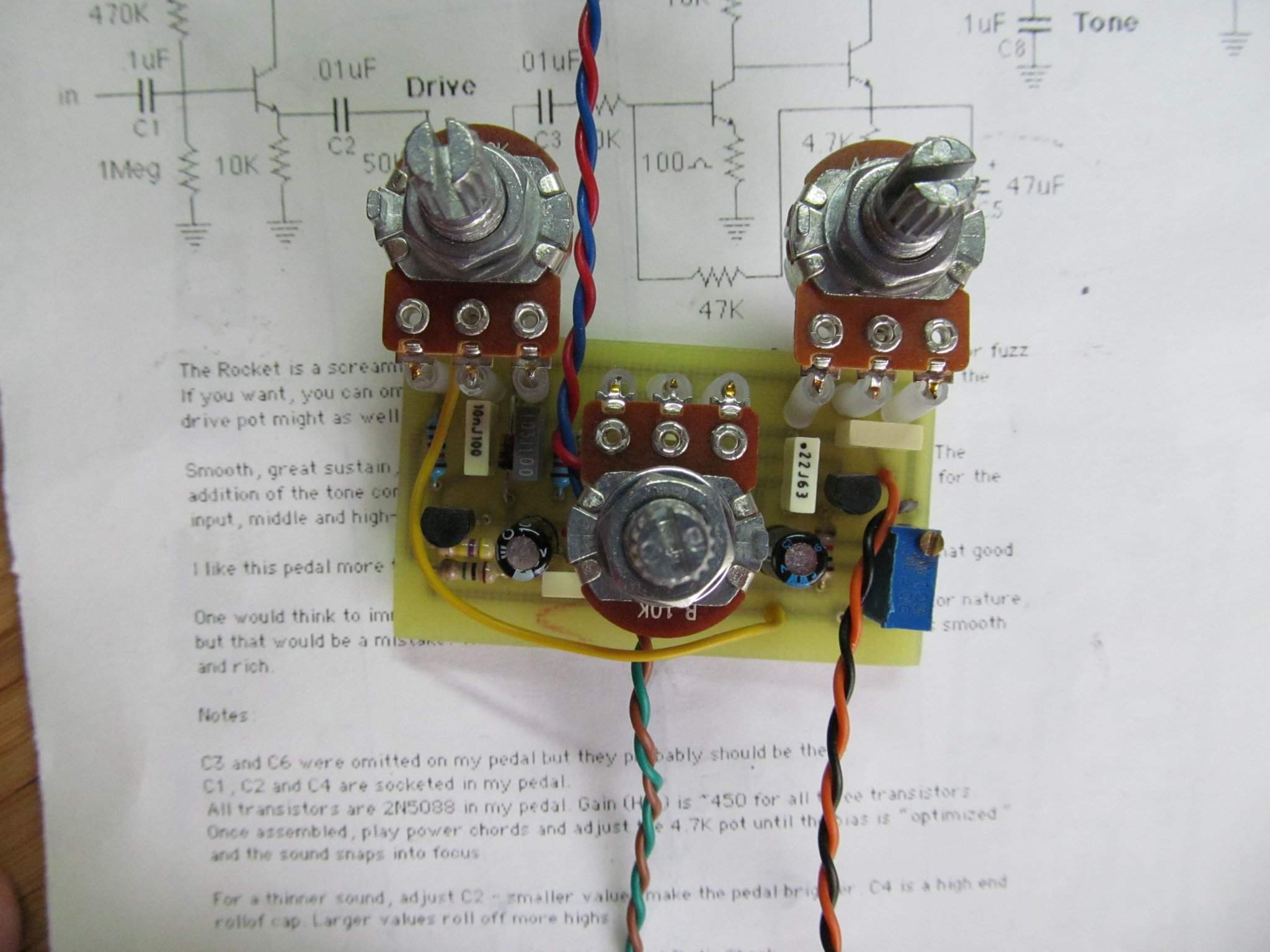

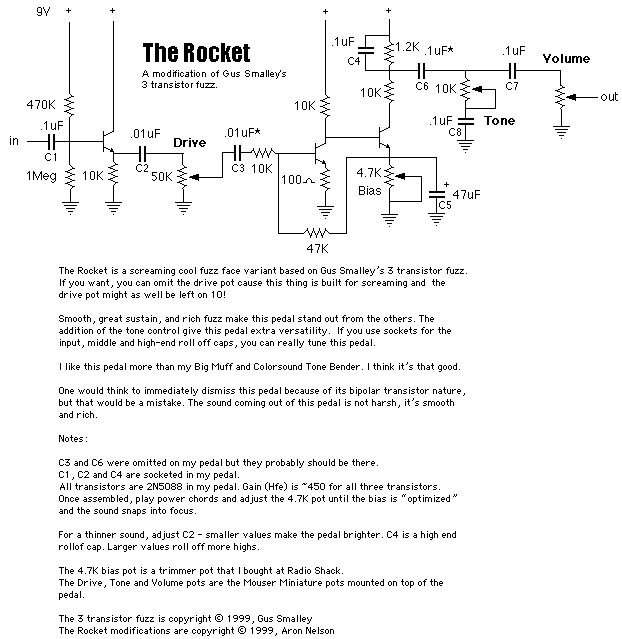

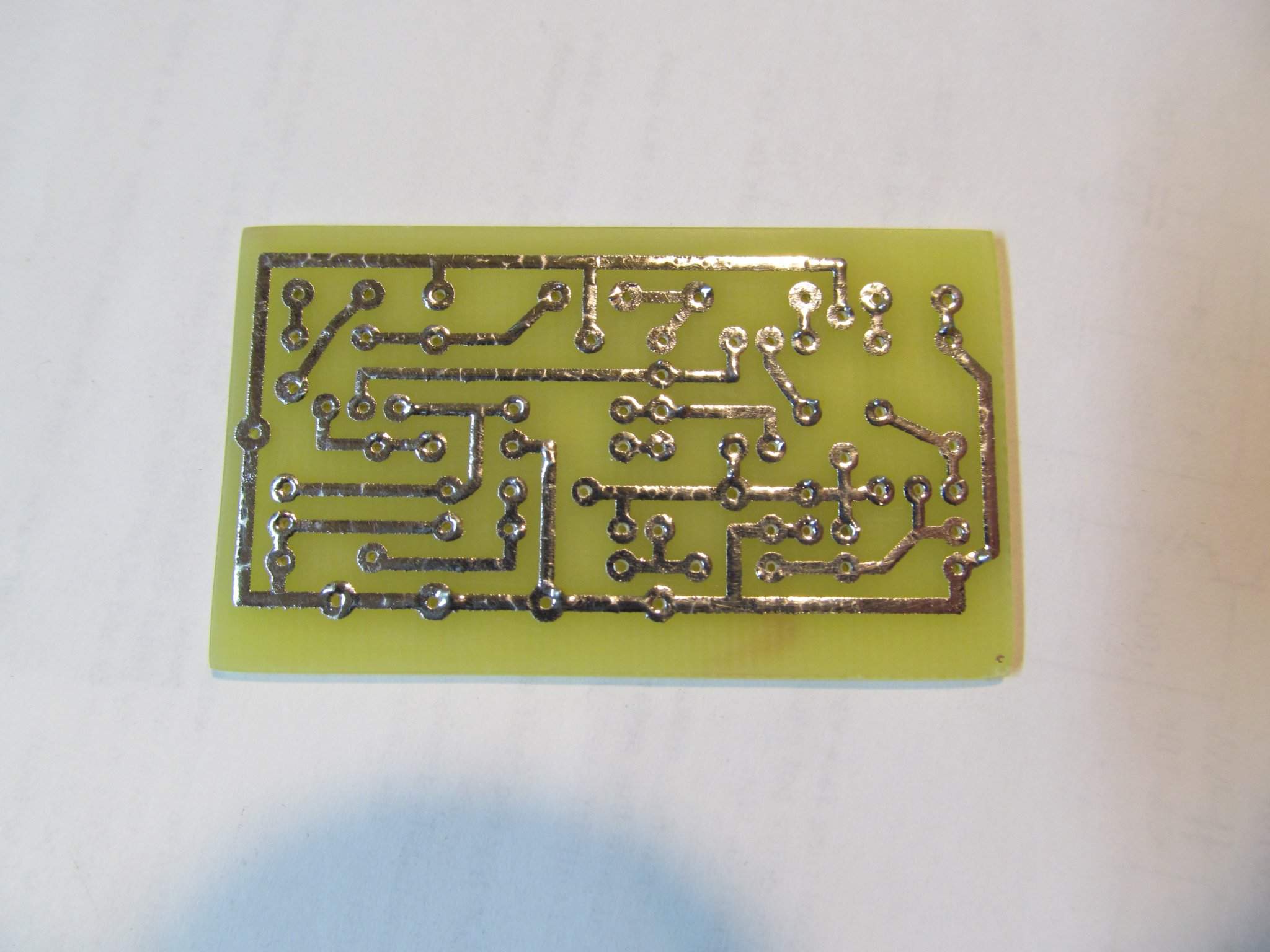

Чтобы не плодить новые темы, напишу здесь как продолжение паяний во время карантина ) Давно хотел собрать схему прокачанного Фуззфейса The Rocket , несмотря на простоту - всего на 3-х самых обычных кремниевых NPN-транзисторах и копеечной стоимости деталей оно вполне себе звучит. Был чисто спортивный интерес, а правда ли это ?)) Автор схемы писал, что эта примочка ему нравится по звуку больше чем БигМафф и Тонбендер... решил проверить) Транзисторы рекомендовал ставить с hfE около 450 ( все 3) . Плату как всегда делал фоторезистом , транзисторы выбрал из тех, что были из NPN - BC549C , BC547C с коэфициентами около 550 все . Конденсаторы проходные -плёнка МКТ . Спаял, запустилась сразу, только выставил подстроечником самый оптимальный звук без запираний - значение вышло около 1,3 кОм. Автор схемы ещё рекомендовал поэкспериментировать с номиналами проходных ёмкостей , но я ставил всё как в оригинале, и только С6 вместо 100 нФ поставил 220 нФ. От звука афигел если честно , мягкий и округлый , от лёгкого блюзового кранча до нормального такого рокового диста . Разницу в звуке между этой схемой и жужалками на ОУ типа ТЛ072 сразу слышно , я бы сказал что сохраняется больше характера самой гитары в звуке. Тембрально с данными номиналами всё устраивает, даже менять ничего не буду, регулятор тона тоже вполне адекватный. Буду оформлять в корпус. Потенциометры надо впаивать именно в таком положении как на фото -так всё правильно рулится .
