Автор Тема: BOSS DS-2  (Прочитано 2569 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Джордж МакГрегор

  • Завсегдатай
  • ***
  • Сообщений: 353
  • Репутация: +26/-0
Re: BOSS DS-2
« Ответ #15 : Февраля 03, 2019, 12:54:45 »
Вот диоды 1N34A , купил для педали Fulltone OCD -буду паять скоро. Прозвонил их в режиме диода- показывает 420 . Кстати , для OCD принципиально применение именно такого диода в ограничителе?

Нет, диод стоит для создания ассиметричности ограничения сигнала, по сути можно использовать любой диод, это в какой-то мере изменит характер звука. Как вариант можно установить тумблер или галетный переключатель и использовать несколько вариантов ограничения, сейчас это много где реализуется.

... и добавил:

Арсен Сарыев, рекомендую использовать тумблер on-on или on-off-on для переключения режимов ограничения, можно будет сохранить оригинальный звук и переключаться на новый. Вместо тумблера можно поставить потенциометр и смешивать разные режимы ограничения, вариаций масса на самом деле  :)
« Последнее редактирование: Февраля 03, 2019, 12:57:04 от Джордж МакГрегор »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • Репутация: +2388/-17
  • Atypique
Re: BOSS DS-2
« Ответ #16 : Февраля 03, 2019, 14:47:29 »
Как ранжировать диоды по мягкости/жёсткости?

Есть, не считая прямого аудирования, несколько способов:

А) Быстрый и наглядный. Подключаем исследуемую диодную пару через резистор 10 кОм к звуковому генератору, выставляем на нём 4 Вольта амплитуды (в примочке больше и не будет) и смотрим осциллографом на диодной паре, как компрессируется/режется верхушка сигнала. Пытаемся запомнить эту картинку.

Б) Долгий, но научный. Строим график изменения амплитуды на диодной паре при постепенном уменьшении амплитуды генератора от 4 до 0 Вольт, уделяя особое внимание зоне малых сигналов.
Мягкий и плавный изгиб характеристики характерен для "виолончельного" звука.

В) Упрощённый вариант, без генератора. Подаём через те же 10 кОм на тестируемый диод регулируемое напряжение от внешнего источника питания, замеряем напряжение на нём и строим такой же график.
Сведя все тестируемые экземпляры в одном графике, имеем вполне объективную картину.

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2672
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: BOSS DS-2
« Ответ #17 : Февраля 03, 2019, 18:30:14 »
Судя по видео, выхлоп наоборот как раз повышается.

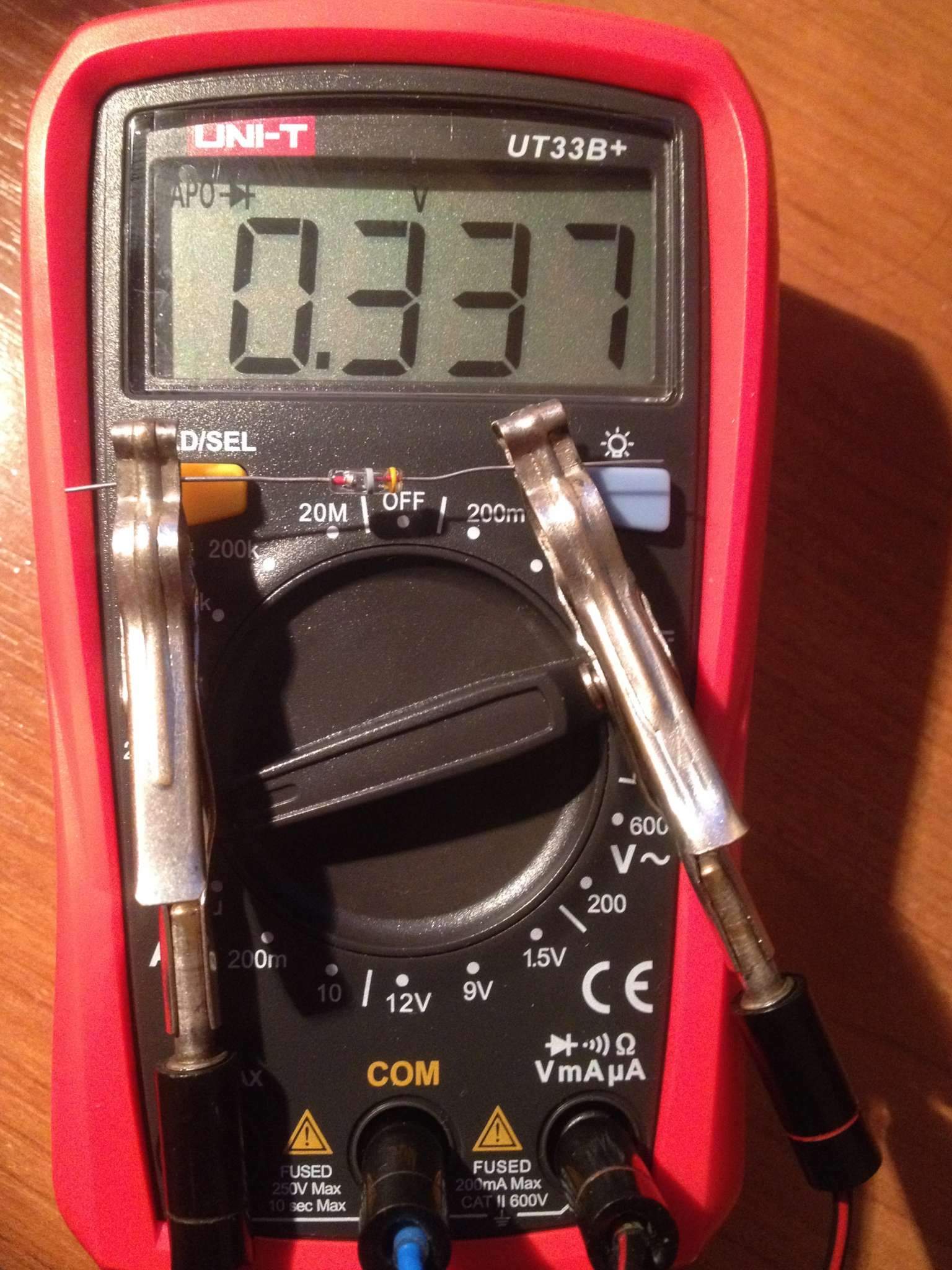

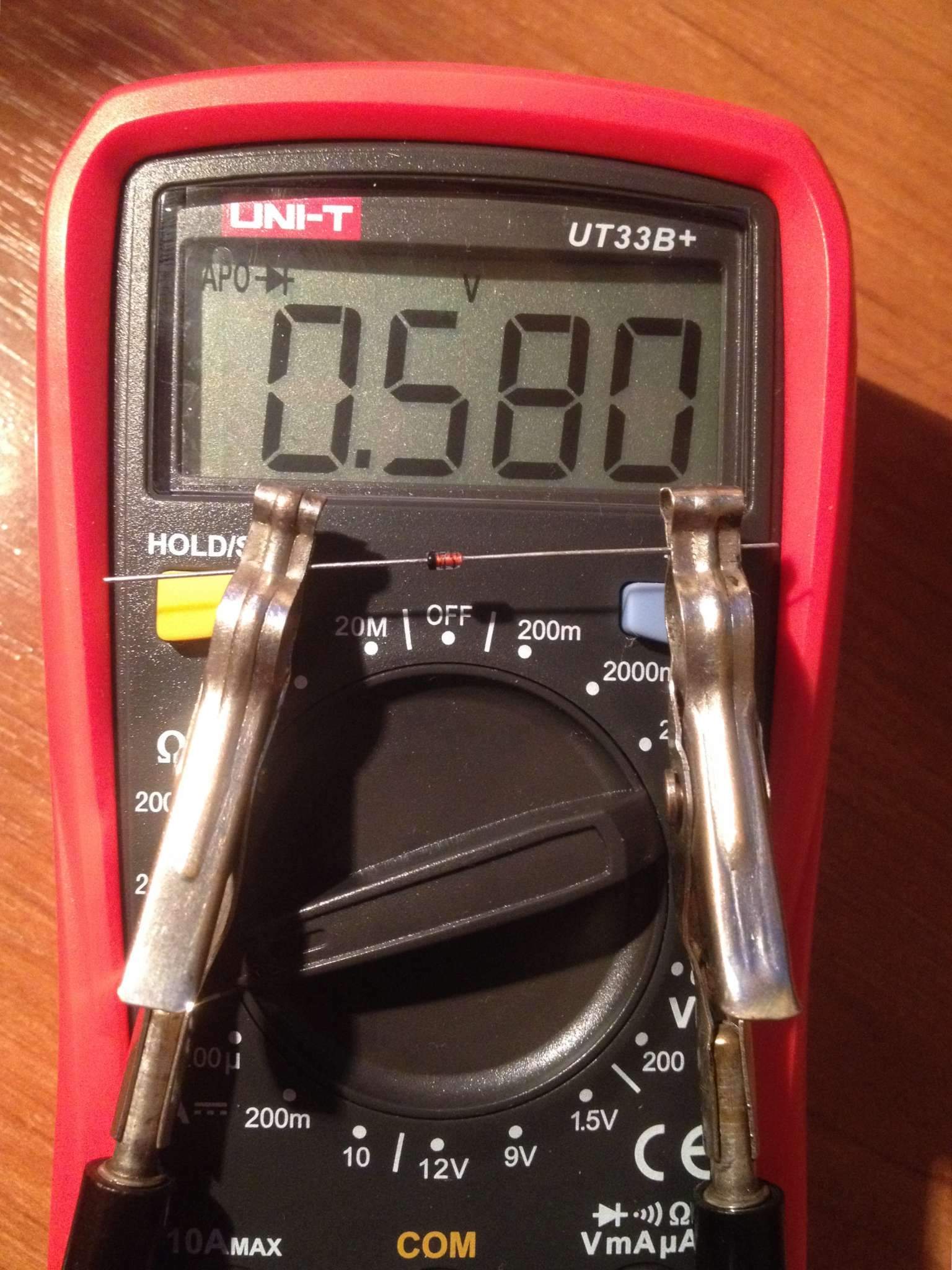

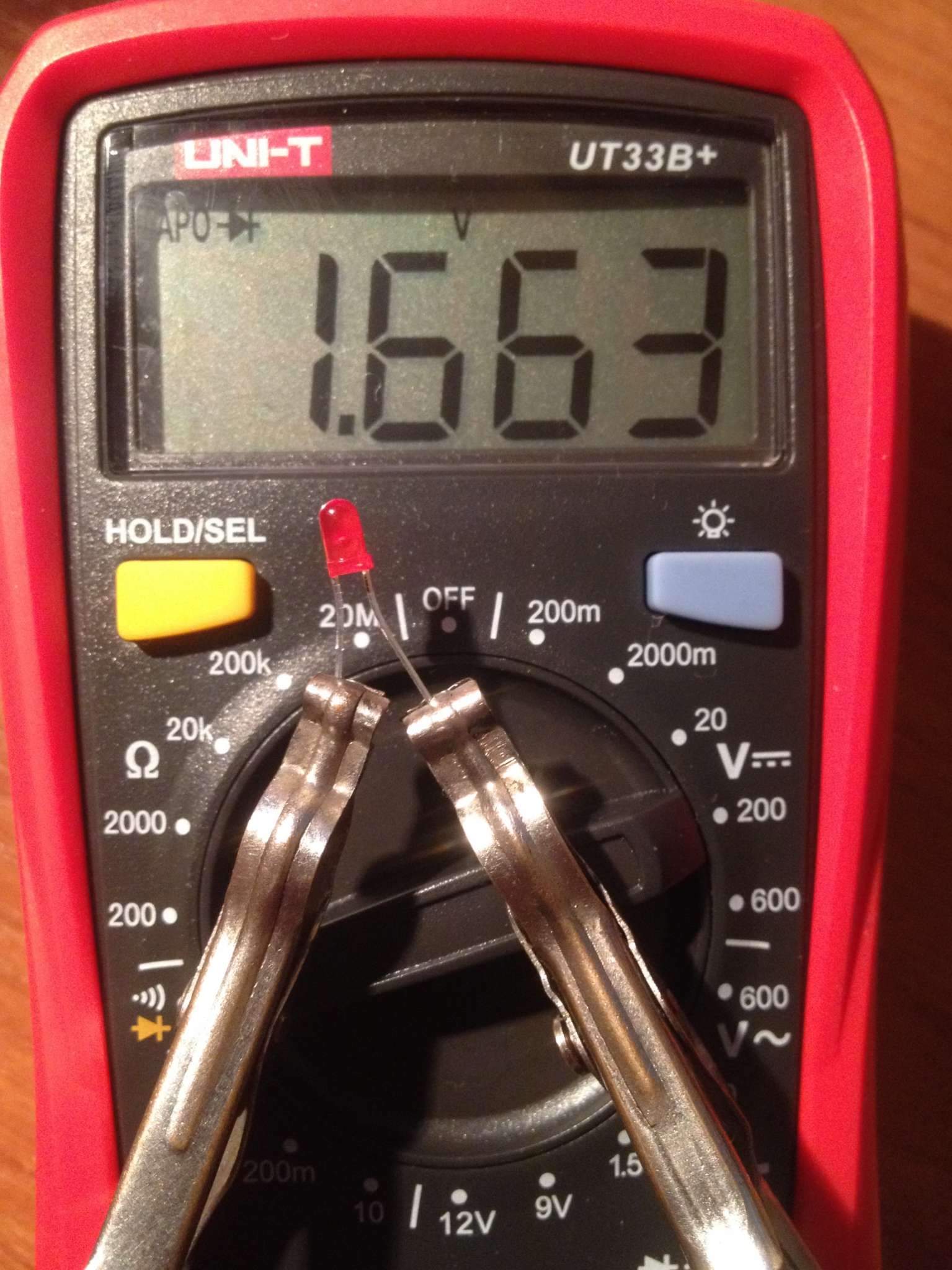

Я что-то не заметил на видео повышения выхлопа. Изменения тембральной окраски - присутствуют, факт. На видео не совсем ясно, какого типа диоды стояли, и на какие заменили. При замене кремния на германий уровень сигнала по-любому падает. Вот примерная картина, сделал замеры того, что было под рукой - самые популярные 1N4148, германиевые Д2 (примерный аналог импортного 1N270), и красный LED.
« Последнее редактирование: Февраля 03, 2019, 20:49:23 от Medvedeff8 »

Оффлайн Арсен Сарыев Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 266
  • Репутация: +48/-0
  • добрый вечер.
Re: BOSS DS-2
« Ответ #18 : Февраля 03, 2019, 19:29:17 »
То есть педаль будет звучать тише?

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2672
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: BOSS DS-2
« Ответ #19 : Февраля 03, 2019, 20:59:21 »
Не могу точно сказать, поскольку не известно, какие диоды в стоковой комплектации, и на какие будешь менять. Те экземпляры 1N34A, что попадались мне, имели довольно большой разброс параметров, (в отличии от советских Д2, которые имели примерно одинаковые замеры). То есть, вполне вероятно подобрать такие экземпляры германиевых 1N34A с таким же падением напряжения, как и у кремния, тогда разница в громкости будет минимальна, но у меня есть сомнения по поводу качества такого германия)

Оффлайн Арсен Сарыев Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 266
  • Репутация: +48/-0
  • добрый вечер.
Re: BOSS DS-2
« Ответ #20 : Февраля 03, 2019, 21:01:13 »
В видео, которое я подкреплял, уровень после мода наоборот как раз становился "горячее". Сам обзорщик говорит, что юзал какие-то винтжаные диоды HITACHI.

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • Репутация: +2388/-17
  • Atypique
Re: BOSS DS-2
« Ответ #21 : Февраля 03, 2019, 22:30:39 »
Устроил кастинг диодов в своей коллекции. Начал с 1N4148, в качестве известного прибора. Мерил не менее 2-х штук.
Усреднённые результаты таковы:
1N4148 = 630 Ом
Д7 = 120 Ом
Д311 = 170 Ом
1Д507 = 270 Ом
Д9 = 280 Ом
Д18 = 310 Ом
Д2 (современные) = 320 Ом
Д20 = 340 Ом
Д2 (винтажные, с ленточными выводами) = 350 Ом.
Как говорится, выбирать есть из чего.
Лично я предпочитаю Д18 :)

Оффлайн Anatoly Avlet

  • Частый посетитель
  • **
  • Сообщений: 190
  • Репутация: +76/-0
  • GuitarPlayer.Ru fan!
Re: BOSS DS-2
« Ответ #22 : Февраля 03, 2019, 23:27:18 »
Geezer, если Вы измеряли в режиме прозвонки диодов, то тестер показывал падение напряжения в милливольтах. Ток через диод при этом около 1мА.

Оффлайн Арсен Сарыев Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 266
  • Репутация: +48/-0
  • добрый вечер.
Re: BOSS DS-2
« Ответ #23 : Февраля 04, 2019, 19:31:22 »
тема зашла в тупик

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • Репутация: +2388/-17
  • Atypique
Re: BOSS DS-2
« Ответ #24 : Февраля 05, 2019, 18:42:20 »
Продолжаем тему.

Подал со звукового генератора 4,5 Вольт 440 Гц через 10 кОм на пару 1N4148:
https://yadi.sk/i/gn6wjJV0Vt9S4g
То же самое со сдвоенной (чтобы сохранить амплитуду) парой Д9:
https://yadi.sk/i/BPh1Ou-n1UtV9w

Видно, что гермашки не режут и не плющат, а компрессируют сигнал, что в результате даёт более мягкий спектр искажений.
