Автор Тема: BOSS DS-2  (Прочитано 2570 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Арсен Сарыев Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 266
  • Репутация: +48/-0
  • добрый вечер.
BOSS DS-2
« : Февраля 02, 2019, 06:26:34 »

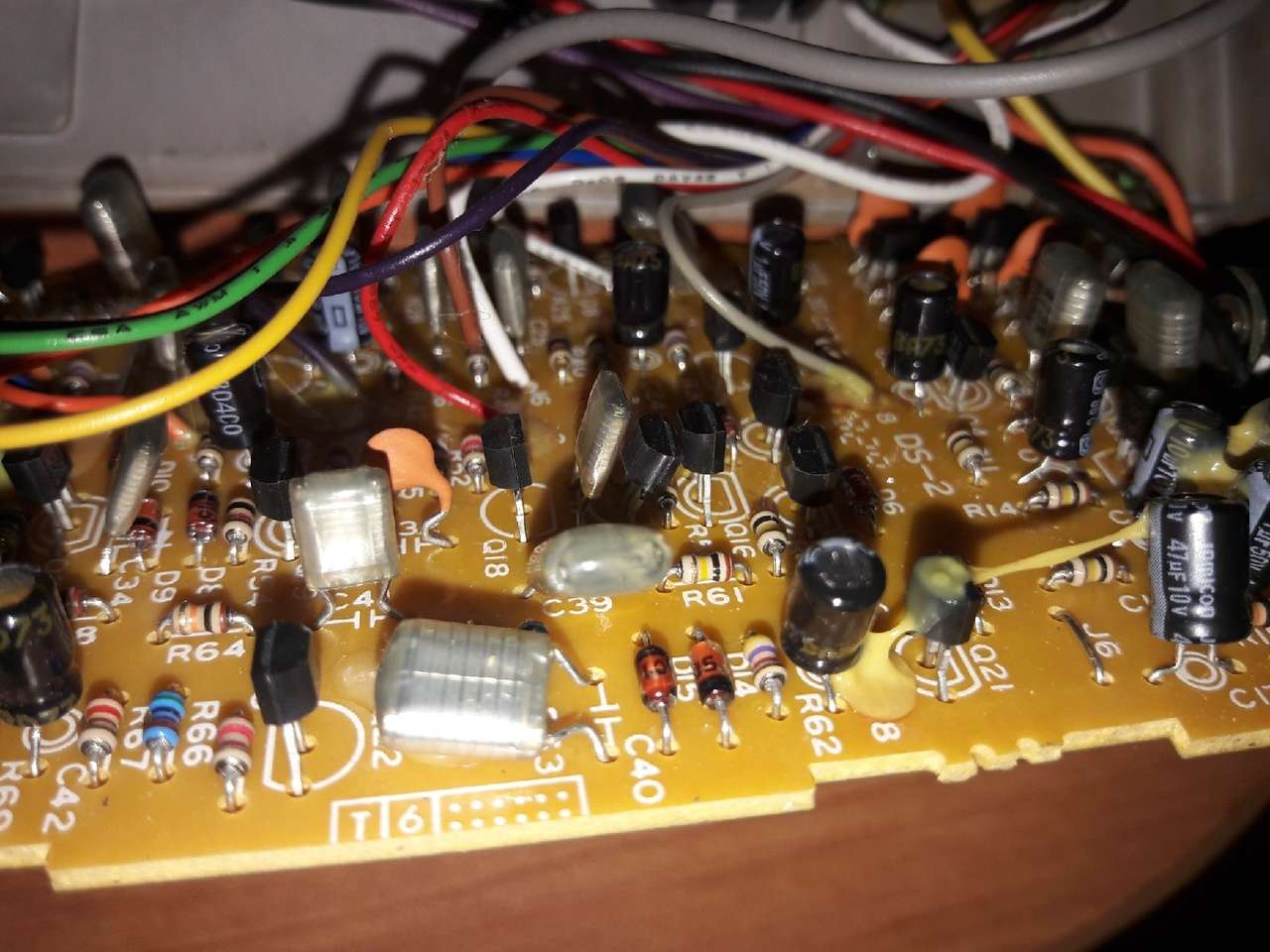

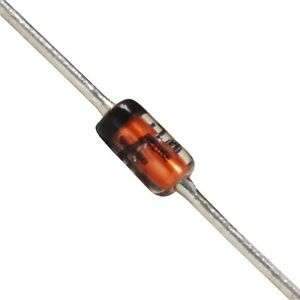

Хочу сделать мод на сабж (заменить D14 и D15 на германиевые 1N34A или 1N34), только вот не могу идентифицировать свои диоды. Германий или нет, ибо в поиске по запросу 1н34а, можно найти такой же диод как и у меня в педали. (пикча прилагается).

А вообще вот видео мода, там парень меняет кремниевые диоды на германиевые. НО! Они не похожи на те, что стоят у меня в педали сейчас, зато похожи на германиевые 1n34a. Нужна помощь, знатоки.

https://www.youtube.com/watch?v=kfpPjQjUim8&lc=z23rjttatorzddpv4acdp434bwmsaw2r5yovqiywpepw03c010c

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10261
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: BOSS DS-2
« Ответ #1 : Февраля 02, 2019, 11:40:12 »
Арсен Сарыев, берёшь мультиметр и смотришь падение напряжения на твоём диоде. Но 99,9% что у тебя кремний.
Самый главный вопрос = зачем?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90100
  • Репутация: +9938/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: BOSS DS-2
« Ответ #2 : Февраля 02, 2019, 11:51:08 »
Dying Fetus, На этот ГЛАВНЫЙ ВОПРОС автор не мог ответить целые сутки.  ;) ;D

Оффлайн Арсен Сарыев Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 266
  • Репутация: +48/-0
  • добрый вечер.
Re: BOSS DS-2
« Ответ #3 : Февраля 02, 2019, 11:52:59 »
Сам не знаю, просто так. Делать нечего.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90100
  • Репутация: +9938/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: BOSS DS-2
« Ответ #4 : Февраля 02, 2019, 11:56:04 »
Арсен Сарыев,  ??? :crazy:

Я еще вчера сказал, что стоит 100% кремний.

Оффлайн Арсен Сарыев Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 266
  • Репутация: +48/-0
  • добрый вечер.
Re: BOSS DS-2
« Ответ #5 : Февраля 02, 2019, 11:58:02 »
 :crazy:

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • Репутация: +2388/-17
  • Atypique
Re: BOSS DS-2
« Ответ #6 : Февраля 02, 2019, 13:01:22 »
Берёшь тестер и прозваниваешь в диодном режиме: 200...300 Ом - германий, 500...600 Ом - кремний.
Вместо германия можно ставить диоды Шоттки, они близки по проводимости.

Оффлайн Арсен Сарыев Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 266
  • Репутация: +48/-0
  • добрый вечер.
Re: BOSS DS-2
« Ответ #7 : Февраля 02, 2019, 16:33:09 »
Берёшь тестер и прозваниваешь в диодном режиме: 200...300 Ом - германий, 500...600 Ом - кремний.
Вместо германия можно ставить диоды Шоттки, они близки по проводимости.
Один 192, другой 202

Оффлайн sbe77

  • Ветеран форума
  • ******
  • Сообщений: 3358
  • Репутация: +5140/-39
  • http://sbemaster.ru/
    • -=SBE MASTER=-
Re: BOSS DS-2
« Ответ #8 : Февраля 02, 2019, 17:42:04 »
Все в пределах погрешности для германия. Только не совсем понятен смысл такого мода..
« Последнее редактирование: Февраля 02, 2019, 17:46:16 от sbe77 »

Оффлайн Арсен Сарыев Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 266
  • Репутация: +48/-0
  • добрый вечер.
Re: BOSS DS-2
« Ответ #9 : Февраля 02, 2019, 17:56:17 »
А не германий ли случаем стоит в педали?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90100
  • Репутация: +9938/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: BOSS DS-2
« Ответ #10 : Февраля 02, 2019, 18:24:14 »
Нет, т.к. измерения надо делать не в схеме.

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2672
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: BOSS DS-2
« Ответ #11 : Февраля 02, 2019, 22:21:07 »
По внешнему виду - в примочке стоит кремний. Германий имеет более крупный стеклянный трубчатый корпус. И сразу учитывай, что при замене на германий выхлоп примочки заметно упадет, а сам перегруз станет более мягкий и округлый, что свойственно для винтажных перегрузов. Если это и является целью мода - тогда вперед. Если просто эксперимента ради - не трать зря время, результат может разочаровать.

Оффлайн Tuvalu

  • Опытный
  • ****
  • Сообщений: 592
  • Репутация: +171/-11
  • GuitarPlayer.Ru fan!
Re: BOSS DS-2
« Ответ #12 : Февраля 02, 2019, 22:53:01 »
И сразу учитывай, что при замене на германий выхлоп примочки заметно упадет
А ещё уровень гейна повысится раза в 2.
Можно удвоить кол-во Ge диодов - гейн и выхлоп останутся примерно прежними, а ограничение станет чуть мягче.

Оффлайн Арсен Сарыев Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 266
  • Репутация: +48/-0
  • добрый вечер.
Re: BOSS DS-2
« Ответ #13 : Февраля 03, 2019, 06:47:33 »
Судя по видео, выхлоп наоборот как раз повышается.

Оффлайн High Hopes

  • Опытный
  • ****
  • Сообщений: 901
  • Репутация: +165/-1
  • Воля и Разум
Re: BOSS DS-2
« Ответ #14 : Февраля 03, 2019, 12:13:35 »

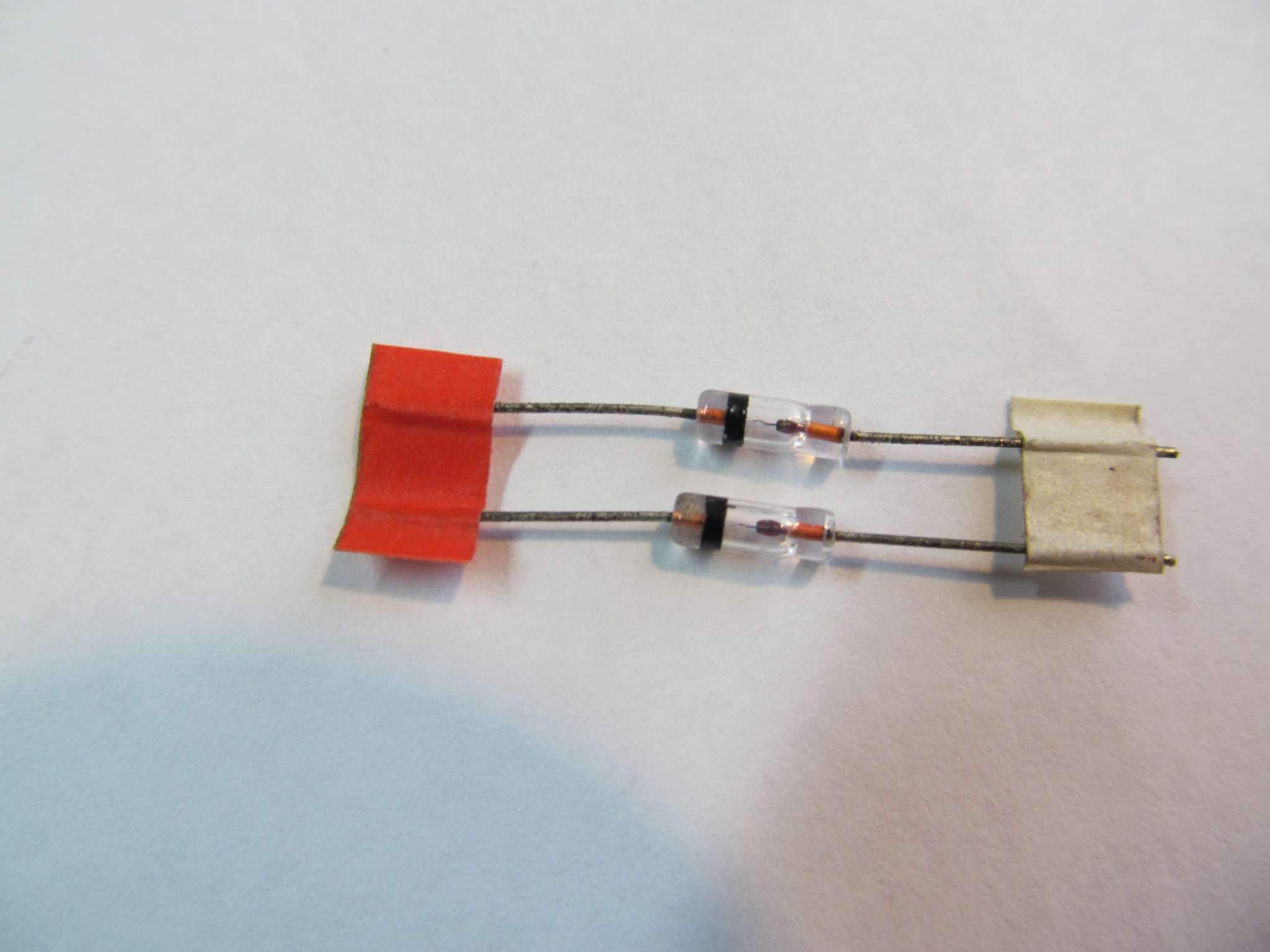

Вот диоды 1N34A , купил для педали Fulltone OCD -буду паять скоро. Прозвонил их в режиме диода- показывает 420 . Кстати , для OCD принципиально применение именно такого диода в ограничителе?
« Последнее редактирование: Февраля 03, 2019, 12:19:20 от High Hopes »
