Ещё как... Так и 45 можно подраскачать...  Я не любитель хайгейна, по тому и 45...

Схему преампа зафоткаю чуть позже. Я схемы по старинке люблю рисовать на бумаге карандашем. Потом начисто ручкой перерисовываю. А вот печатки - это спринт,здесь прогресс рулит. Хотя раньше, в докомпьютерную эпоху, тоже конечно рисовал от руки...
Сразу могу на некоторые вопросы ответить.
В преде 10 релюх. Они то как раз все режимы и делают. Еще две на плате входа(левый верхний угол шасси). Это байпасс аттенюатора. Для вариантов входной чувствительности HI/LOW.
На плате потенциометров 6 релюх переключают канальные гейны, тонблоки и мастера. Еще 2 - байпас петли. И еще 1 - предмастерный делитель для хайгеновых режимов.
Дело в том что громкость дествительно меняется и, коренным образом когда включаешь 800-ку и дальше. Вот я его и поставил.
На самом деле громкость меняется и когда HI/LOW переключаешь. Но... компрессию никто не отменял.
Все это заметно когда играешь на небольшой громкости. Стоит наподдать Мастером и все звучит ровненько (и громко). А как соседи радуются!...

... и добавил:

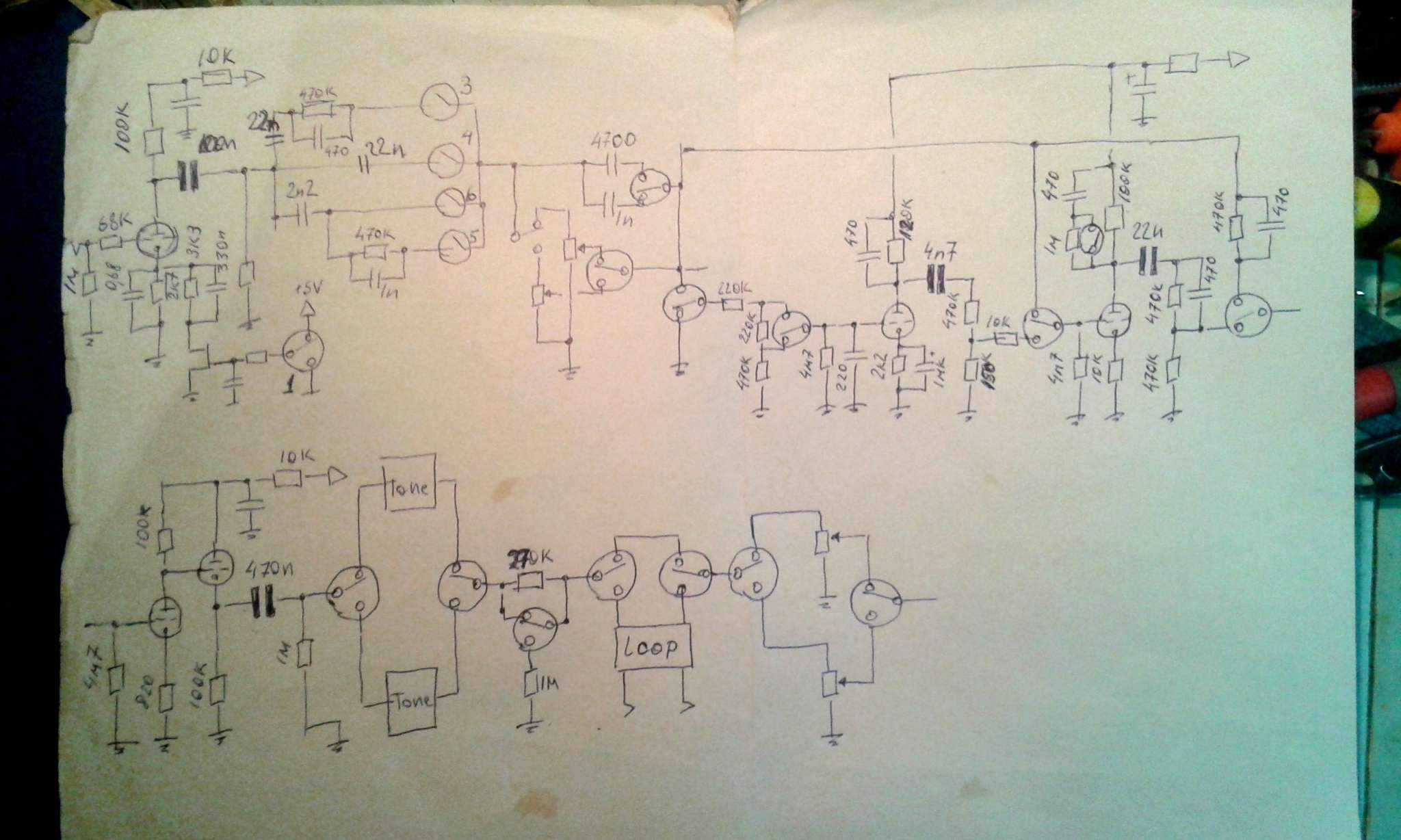

О...нашел бумажную схемку...

... и добавил:

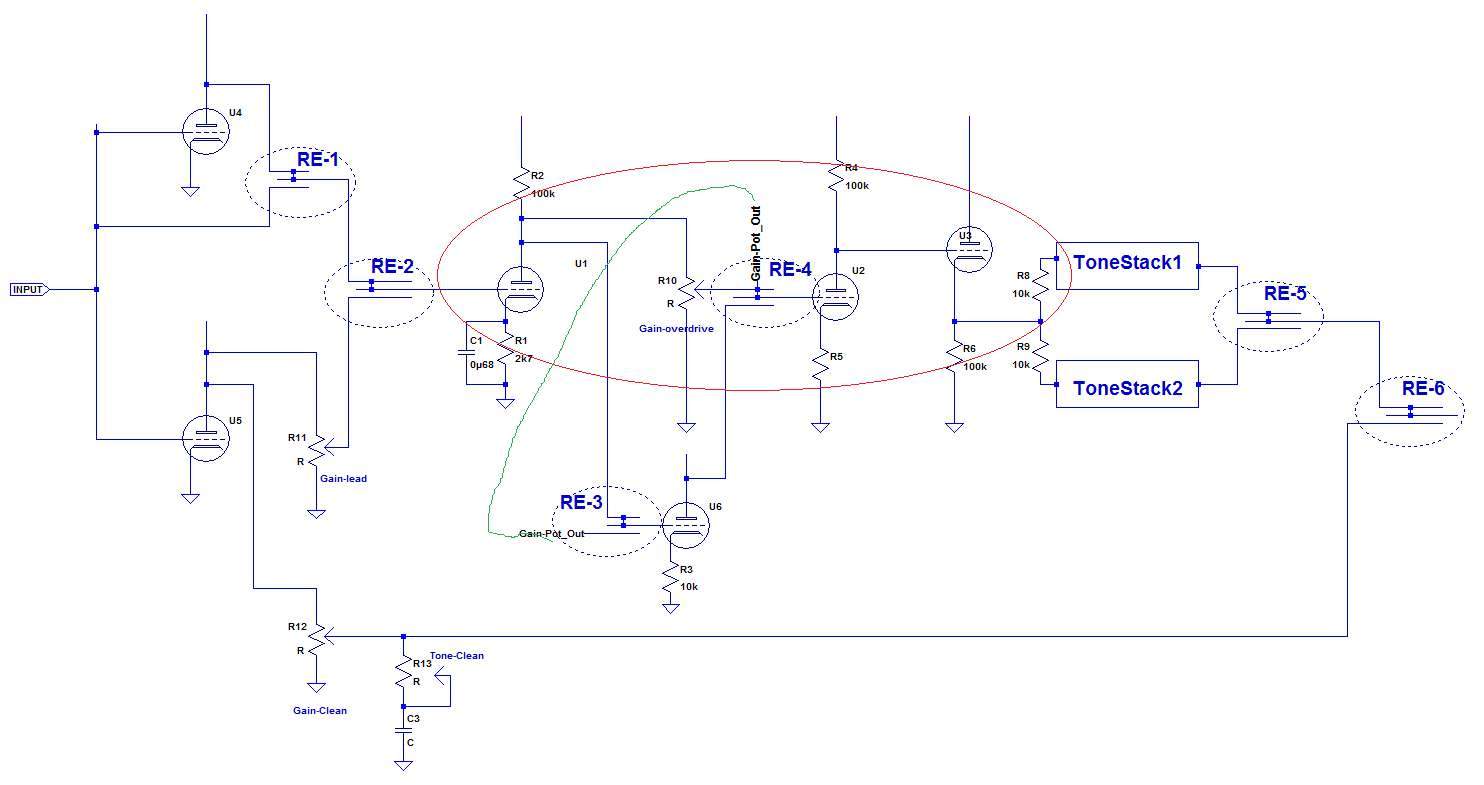

Потому что я сейчас использую 3 разных уровня гейна, причем среди них нет совсем чистого. А хотелось бы чтобы совсем чистый тоже был, уже 4 канала получается.

Вот и я мудрил с чистым, как его сделать -  понятно. А запихнуть в своего "монстра" вот блин задача оказалась, и так релюх дофига. Плюс архитектурные заморочки появились. Если а-ля "Фендер" делать, то тонблок надо между первым и вторым каскадами помещать. В общем со входным аттенюатором проще оказалось. К тому же аттенюатор не простой. Я его в виде Т-фильтра сделал. Ма-а-а-ленький такой подрез серединки и "Плекси" превращается...Ну не в "Фендер" конечно, но "стекло" получается лучше, чем если на гитаре громкость прибрать, а громкостью на усилке добавить.

Подскажи пожалуйста какие точно релюхи вижу что tianbo модель не вижу
А то выбираю щас для похожего проекта реле но в описании у большинства напряжение пробоя между выводами вольт эдак 180  куды такое в лампадник кроме входа и катода))

Завтра смогу глянуть. Усилитель у меня в мастерской. А, вообще, для этой схемы лимит напряжения не критичен - все переключения низковольтные. В принципе так и было задумано.

kос†о,  Аноды собрался коммутировать? В остальном все эти реле катят без проблем. Смотрим нутро любого серийного аппарата и втыкаем.

ЗЗЫ Последовал совету уважаемого AZG и таки нарыл схему где уже сделано  как я хочу)) http://www.instrukcia.ru/images/sm_mesa_boogie_quad_preamp-1.jpg

Здесь часть проходных конденсаторов не подперта резисторами, щелчки будут при переключении. Месе это не страшно - у нее обычно "мьют" присутствует. Давит сигнал на время переключения.
В мастерскую сегодня не попаду, но есть фото с оригинальным большим разрешением, посмотрел точную маркировку своих релюх.
TIANBO TR5VL-S-Z.

dennyrocker,
Может, это не моё дело (каждый художник видит по-своему), но в вашей схеме полевик, коммутирующий катодную обвязку, переключаеся по висящему в воздухе затвору.. Я бы его привязал резистором к соответствующему проводимости полевика потенциалу, а про переключении - просто подавал другой потенциал. Неправильно это, когда затвор висит в воздухе

Ну, это ошибочка в схеме(не дорисовал я резистор). На практике все привязано. Еще кое-какие моменты были изменены. Просто схему не перерисовывал.

dennyrocker,
Спасибо за маркировку вроде есть у нас такие в магазинах
Про подпирание конденсаторов резисторами учту и применю при необходимости
мьют для слабаков!
