Приветствую уважаемых форумчан! Хочу рассказать как я делал ламповый аппарат и с чем при этом столкнулся.
Почему то в мои годы еще не пропал юношеский максимализм и я решил сделать аппарат с кучей режимов и на два канала. До этого опыт ампостроения был, но в основном с клиновыми усилками. А тут захотелось разогнаться и сделать и клин, и хайгейн и еще чего-нибудь. А вдобавок петлю в усилок приткнуть (почему бы и нет?).
Теорию поприкидывал, понял что какая то упорядоченность все-таки нужна. Решил что все режимы к горячо любимому Маршаллу будут иметь отношение. Ну, кроме возможно "клина". Его можно и от Фендера взять.

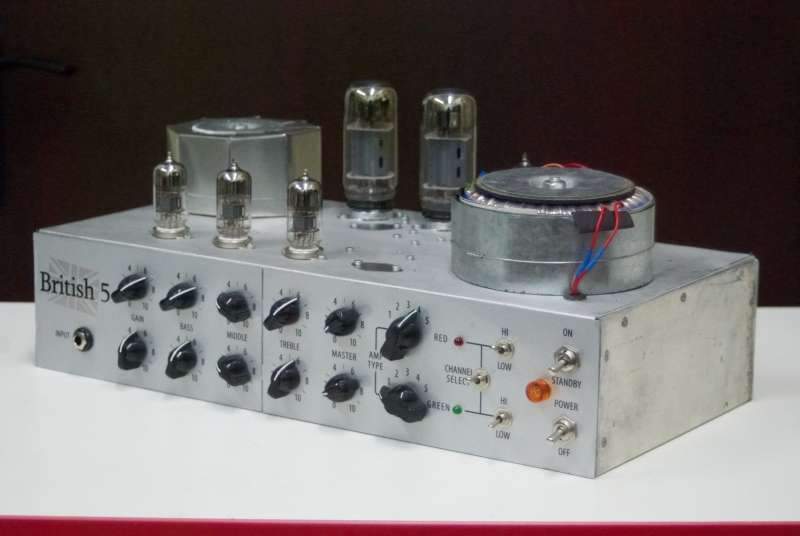

Трансы мне достались тороидные, а для начала я решил сделать макетный усилок, чтобы схему обкатать. Планировалась схема с кучей ключей. Переключать много чего надо. И обвязку, и каскады и, вдобавок, каналы между собой. Сначала решил ключи на оптронах сделать. Да еще и оптроны сделать самому(так дешевле выходило). Сказано - сделано.
Погонял, послушал. И чего-то мне не понравился звук. Мутный какой-то получился. Заменил оптроны на реле. Совсем другое дело стало. Правда, еще компоненты по типу пришлось подобрать для лучшего звука. Как я понял, для маршаллоидов это критично. И еще затык был с хайгейном. Планировалось взять 800-й режим и добавлять перед ним по мере надобности еще один каскад. Этакая ламповая "грелка". Вроде все просто, но...
Чего то оно у меня не звучало как хотелось. В итоге все получилось, но другим способом. В первом каскаде уменьшалось сопротивление в катоде до 1,5К и вклинивался второй доп каскад со своей обвязкой. А второй (то есть для этого режима уже 3-й) каскад с 10к в катоде,делитель с шунтом после него и Катодный Повторитель оставались прежние. Тонблоки, фазик, оконец - все обычные классические.
Да, и "клин", в итоге, реализовал другим способом. Вспомнив, что владельцы "Плекси" получают "клин" убавив громкость на гитаре, сделал управляемый делитель перед входом для этого режима. Этакая переключаемая чувствительность входа "HI/LOW".
Когда звук меня полностью устроил, приступил к изготовлению "чистового" варианта усилителя.

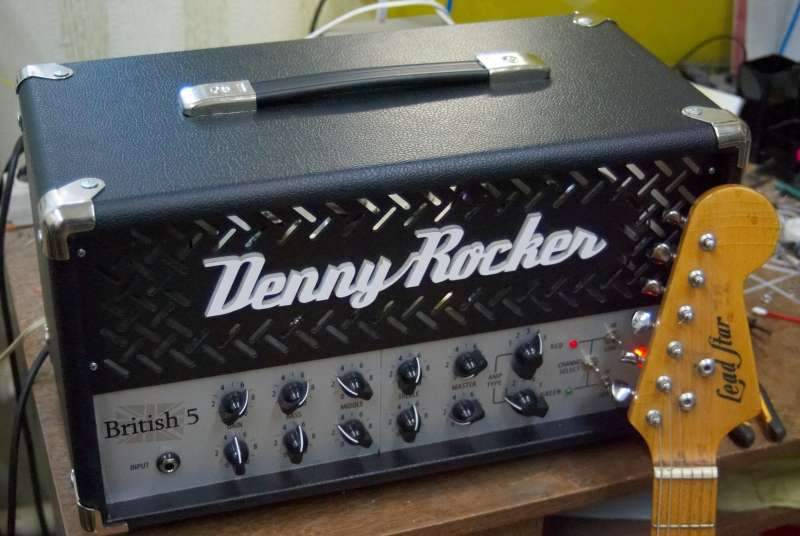

И вот такой усилок получился.


... и добавил:

Записал звук (нифига играть не умею,так, струны дергал. Все режимы в одном файле).
Схема петли,кстати, взята отсюда с форума, вообще не потребовала отладки и звучит реально здорово. Минимум окраски.

Да, подробности интересны. Звучит хорошо, ярко так. Плюсую.

Да,пожалуй подробности будут интересны. Вчера поспешил и не все вспомнил, о чем написать можно.
Итак, выходной каскад. Трансы - торы от Сергея Матюшина. Для моего проекта специально сделаны. Цены у него нормальные, меня устроило. Хотя выходник наверно менять буду на классику. Верх у классики более прибран, что для маршаллоида хорошо. Выходные лампы 6п3с-е саратовские. Схема что ни на есть классическая. Напруга под нагрузкой 430 Вольт.
Маленькие лампы - 12AX7WC (тоже саратовские). Типы компонентов реально влияют на звук. Пришлось немного повозиться, пока подбирал. Высоковольтные кондеры лавсан JB(металлизация. Стоит с первого анода и после КП. Ранее был полипропилен, но он давал яду в звук.), лавсан к73-15(фольга. Стоит после второго каскада и после того где катодник 10к. Он у меня то второй то третий, смотря какой режим включен. И еще с анодов фазика. Очень значительное место для звука оказалось.), к 73-11(лавсан, тоже металлизация, только по верху сильнее спад. Он стоит перед фазиком. Песок хорошо убирает.).
Низковольтные конденсаторы - лавсан, этакие прямоугольники маленькие. Отлично звучат(идейку в Маршалле JVM подсмотрел).Все кондеры 1n и меньше - высоковольтная керамика. Хотя потом в тонблоке и в шунте, что перед Катодным Повторителем заменил на слюду.
Резисторы - почти все MF.

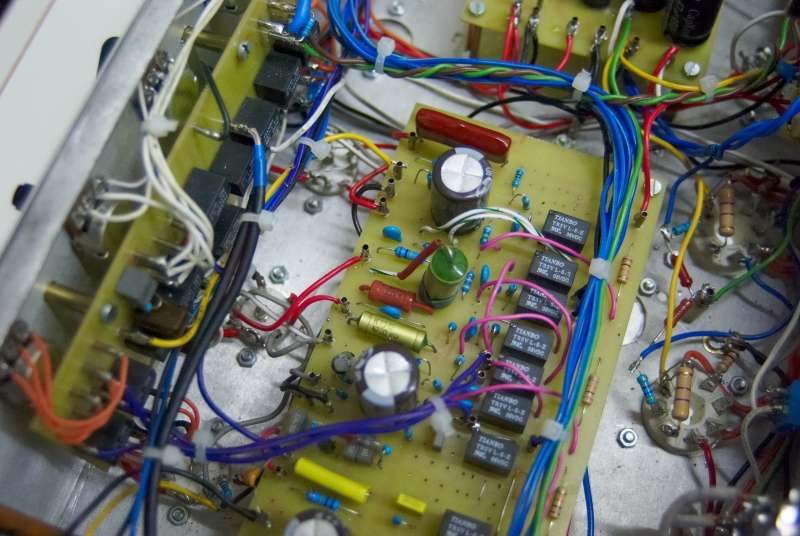

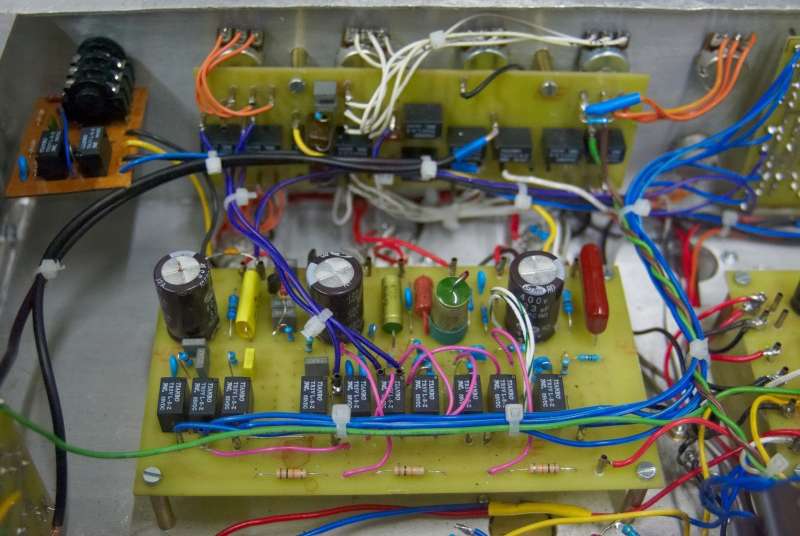

Реле - самые маленькие телекоммуникационные(так по крайней мере в даташите значится). Для этой прорвы. пришлось маленький импульсник поставить (задвинув его в дальний угол, где он никому не мешает). Релюхи щелкают, но не сильно. По крайней мере не сильнее, чем в тру-байпасс педальках.
Один электронный ключ все таки имеется - коммутирует резисторы в катодной цепи 1-го каскада. Там релюха не справилась, а маленький полевичок вообще прилично себя ведет - делает свою работу и вообще не издает звуков при переключении.

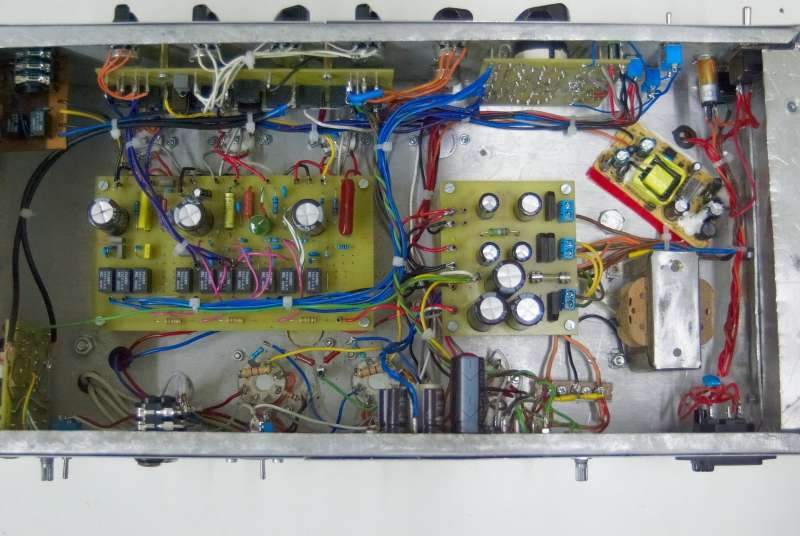

Накал у меня для выходных ламп и фазика переменкой. А весь пред питается постоянкой. Не люблю проблем с фоном. Да и привычка осталась еще когда ламповыми микрофонными предами занимался - питать все постоянкой.
Еще че вспомню - напишу.
