Все привет. Делаю бустер Dallas Rangemaster по следующей схеме:

Все работает, но возникли непонятки при подсоединении тублера включения - выключения. Я рассчитывал на то, что в положении выкл на выход будет идти просто сигнал гитары. А в положении вкл, сигнал, пущенный через примочку.
Вот как я соединил контакты:


И в итоге получается, что когда примочка включена, то все норм. А когда выключена, то сигнал с гитары получается каким-то мутным и глухим. Поджирается звук. Неужто это и есть тот самый "горячий байпас"? Просто я не думал, что одно лишь подключение выходного контакта из примочки будет поганить звук. Ведь на вход примочки ничего не подается.

Спасибо огромное

... и добавил:

Возник еще один вопрос. У меня имеется блок питания с двумя выходами (+ снаружи джека, - внури).
Имеется так же две педали: этот бустер и лауд крашер. Когда их одновременно запитываешь от блока питания и соединяешь кабелем, то происходит замыкание питания (гаснет лампочка на БП).
По отдельности все норм.
Связано ли это, что в качестве массы в бустере (см. схему, ground) принят плюс, а в крашере видимо минус?
Или я опять где-то напортачил?)

Ясно. Просто это я чисто предположил) Про крашер-то я не знаю, как он устроен.
Заодно тогда похвастаюсь первым опытом примочкостроения



Осталось купить разъемы подл джеки.
Обошлось все это около 500р (с учетом того, что почти радиоэлементы были в двойном количестве, а некоторые даже лишние на будущее)

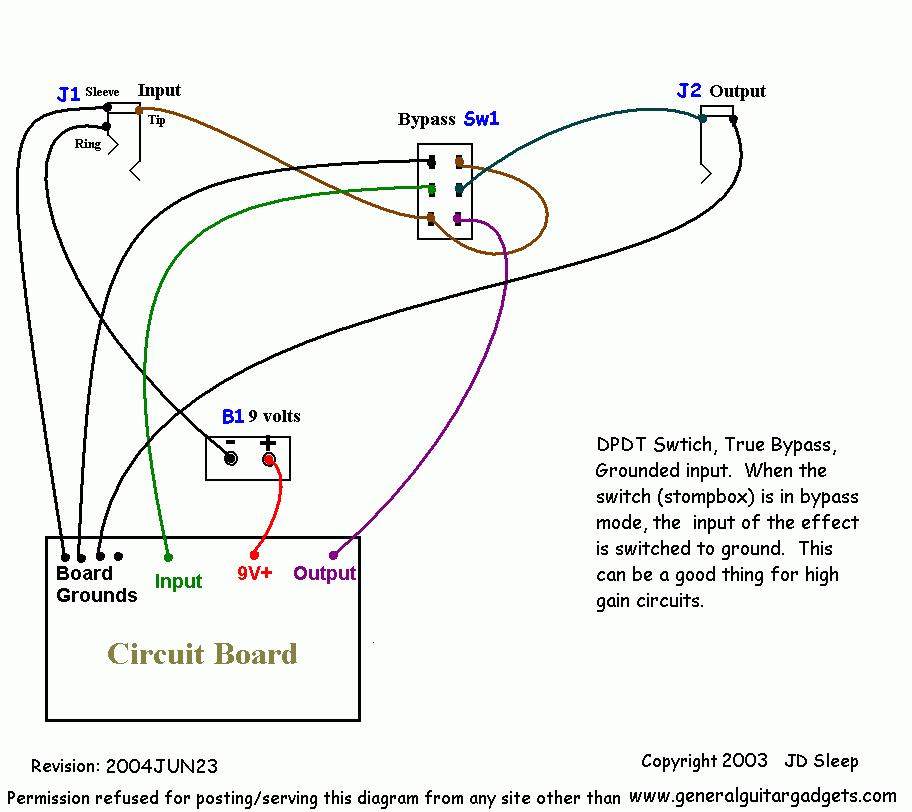

Смотри сюда.

Сейчас купил джеки и начал припаивать контакты, как понял, что в этой схеме тумблер не снимает питание с педали. Оно снимается только тогда, когда вытащишь джек из гнезда input (размыкается контакт между sleeve и ring. А это не есть гут...

Хз) Так же сделано в лауд крашере, который у меня тоже имеется. Так вот из-за этого батарейка в выключенном состоянии садится на раз. Ну да ладно...
Я не могу сообразить, куда можно воткнуть светодиод для индикации состоянии вкл-выкл, чтобы он реагировал на положение тумблера, а не на вставленный джек.

Если вместе с байпасом еще и питалово включать/отключать, не избежать громких щелчков.

Да, с кнопкой будет попроще, чем с миллениумом, для которого у меня еше нету нужных деталей. Хотя и кнопку такую тоже надо где-то достать.
В общем вот, видимо, окончательный вариант.
Два светодиода, потому что сверло оказалось кривым, и когда делал отверстие, оно расковыряло рядом лунку. Пришлось для симметрии делать второй светодиод

Еще раз всем спасибо за советы)


Да, как вариант))
