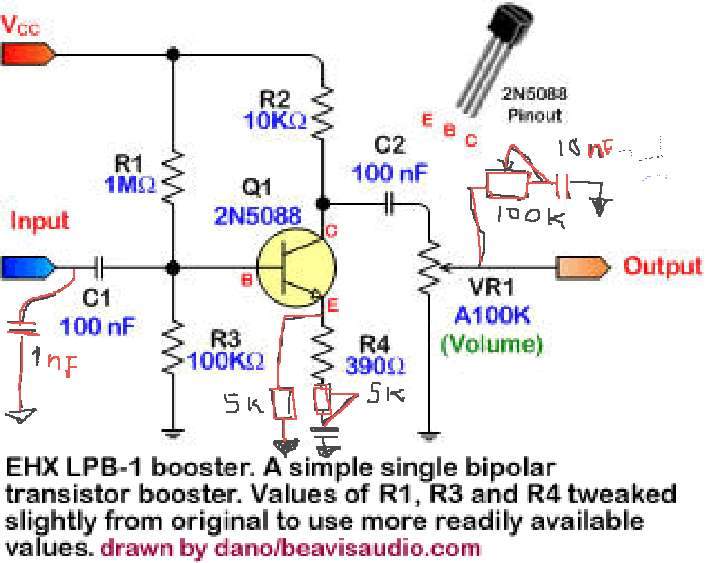

Привет! Делюсь схемой классного бустера- простого и очень хорошего для:
Режима соло= увеличение громкости при игре соло.
Можно использовать для разогрева драйвов и драйвового канала усилка .
Первый режим : буст ставится в цепи после компрессора- драйвов- перед обработкой - Для хорошего эффекта - изменил чуть схему:
На чувствительности добавил постоянный резистор 5 к а резистор 390 ом подсоединил к переменному резистору 5к с электролит-конденсатор ( 10 мкф) и на землю- переменным резистором можно увеличивать -уменьшать гейн.
На выходе добавил переменный резистор 100к и конденсатор 10 nf- срезом высоких можно получить хороший звук для ДжДЖ
На входе добалил конденсатор 1nf- он срезает не нужный верх.
Бустер для режима соло- дает не много пузатей звук- не портя качество звука.
Для режима разогрев - дает более мощный звук - высокие можно срезать и получить от сингла звук хамба- то что надо для Дж Дж- низ плотный хорошо читаемый- шум = 0
Да! Добавил свето диод - чтобы видеть режимы- вкл-выкл -
Лучше использовать 9 контактную кнопку - для полного тру-байпаса и  вкл-выкл свето диода

Проверил  в работе на сцене  - работает отлично - шум = 0

... и добавил:

У меня есть и были разные бустеры- фирменные- я отказался от них= трата не малых денег.
Этот буст прекрасно повел себя в работе- простой без наворотов- самому сделать= очень просто
Такой фирменный буст стоит минимум 50 баксов а то и больше.

Спасибо!

... и добавил:

Я не ожидал такого хорошего результата!
Такой буст = Два- можно иметь для режима соло и для режима грелка
Я вставил буст в педаль громкости- для режима соло.
сделаю еще один для режима грелка.- выкину Ибанезовский буст- Дод  и есть мастеровой- тоже= нафиг.
Да! Еще!
Этот буст очень хорошо применим для увеличение сигнала без потери качества звука к пьезо звучкам- гитары- конрабаса - скрипки и .....
Проверено!!! Работает Отлично! Проверял на своей гитаре - Добавил- пассивный ДенМаркли к родному звучку и блоку в гитаре акустик Ибанез -
ДенМаркли по середине выровнял звук- нет провалов и по тембру и по громкости струн. А окрас делаю родным гитарным звучком с темброблоком.

kynep, а что тут непонятного? Схема - проще некуда, от руки дорисованы модификации от автора темы.
Тут не полсотни микросхем с обвесом, а всего лишь несколько деталюшек.

Починил схему:



Я правильно понял, что добавочные потенциометры включаются в следующем режиме: вход на 1 ногу, 2 и 3 спаиваются и на землю.

Upd: схема поправлена.

Sled, а в качестве грелки для хайгейна, как, звучит интереснее скримера?

AntonVIP, не может в принципе звучать лучше скримера.

Я вот на максон всё вострюсь, 808-й))

Починил схему:



Я правильно понял, что добавочные потенциометры включаются в следующем режиме: вход на 1 ногу, 2 и 3 спаиваются и на землю.

Привет! Спасибо! Только - не начертил - электро лит- в чувствительности -
 от эмиттера- 390 ом- переменный резистор  5 к потом электролит примерно 10 мкф- его надо прибавить в схему- без него будет треск при изменении гейна.


... и добавил:

Уже много раз проверил в работе этот вариант бустера- с модом= добавлением деталей. Работает очень хорошо как эффект соло- = на бустере выставляется нужная громкость для соло- чувствительностью можно сделать полностью чистый = без искажений сигнал- тембром прибрать высокие- верней уровнять с оригинальным сигналом. Очень доволен. Раньше для этого использовал эквалайзер.
Так же хорошо работает как грелка- но гейна можно прибавить - и откорректировать высокие -
Буст для режима соло вставил в педаль громкости-

... и добавил:

Максон очень хорошо делает и драйвы и дисторшины.
Драйв 808- лучше чем Ибанез 808 и еще лучше ибанез ts 9
У меня есть ts 9 - слегка замодил его - добавил в чувствительность по больше конденсатор. Но не давно отказался от него. Взял Радиал Тоне Боне  Классик.
Но Максон - думаю прикупить и драйв и дисторшн.
На счет Дисторшина- можно послушать звук у С.Хендерсона .
www.youtube.com/watch?v=hMDP4o9UJ-s

... и добавил:

Dying Fetus,

Sled, а в качестве грелки для хайгейна, как, звучит интереснее скримера?

Греть искажателями и бустом разные вещи.
Буст это типа увеличение сигнала  без компрессии.
Все драйвы- дисторшины звук компрессируют- потому от них может ухудшаться атака. Для акомпа с хайгейном- мое мнение лучше буст
В любом случае Буст очень нужная примочела - но его надо подобрать к своим примочелам. не все бусты хороши- и все работают по разному.
Вариант мой- типа классик- потому подойдет в любом случае.
Бусты не мало стоят- а в коробке - пару деталей- Потому и поделился схемой. Сделать этот буст- не надо разбираться в электронике- просто правильно все припаять- работает без настройки.

... и добавил:

он на губах набрынькиет и будет звучать все равно....

А из чего шасси?
