Автор Тема: Champ для бас-гитары  (Прочитано 22951 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10261
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Champ для бас-гитары
« Ответ #60 : Мая 29, 2014, 09:30:41 »
Влад Теремшонок, замучаешься расставлять трансы и лампы на шасси. То в корпус, то в динамик будут упираться

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5386
  • Репутация: +666/-605
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: Champ для бас-гитары
« Ответ #61 : Мая 29, 2014, 09:51:46 »
ага, мелковат.
...и если уж делать "гиперчемп" то хорошо выйдет на одной 6550\el88, можно 15 ватт снять, звучит вкусно, я пробовал.

Оффлайн Влад Теремшонок

  • Завсегдатай
  • ***
  • Сообщений: 430
  • Репутация: +25/-0
Re: Champ для бас-гитары
« Ответ #62 : Мая 29, 2014, 13:04:18 »
Эх... Значит все же придется делать полностью, ну да ладно, так даже интереснее, можно будет с кабинетами поиграться :crazy: Гипер чемп тащем то и не нужен, нужен просто хороший бас гитарный усилитель для дома и возможно тихих репетиций (в крайняк снимать микрофоном и в пульт) А 6П3С у меня просто есть в коолличестве 4х штук, хочу куда-нибудь пристроить :hitrez:

Оффлайн halvalife

  • Опытный
  • ****
  • Сообщений: 890
  • Репутация: +42/-3
Re: Champ для бас-гитары
« Ответ #63 : Мая 30, 2014, 07:55:52 »
Для снятия в пульт, имхо, лучше добавить линейный выход.

Оффлайн Влад Теремшонок

  • Завсегдатай
  • ***
  • Сообщений: 430
  • Репутация: +25/-0
Re: Champ для бас-гитары
« Ответ #64 : Мая 30, 2014, 16:58:46 »
Линейный выход тоже будет - уже писал ;) Скорее всего по приведенной тобой схеме :)

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Champ для бас-гитары
« Ответ #65 : Сентября 12, 2015, 20:06:05 »
Спустя пару лет, поднабравшись опыта возвращаюсь к сабжу. Уже определился с тем чего хочу.
Схема:
2049792-0
Немного измененный пред от алембика F2B, в качестве оконечника - 6L6. Схема отмакечена, мне понравилось. Будем собирать P2P, но как будет время. В качестве питательного транса - есть какой-то совковый транс, с анодкой в 300в, неплохой, такой же был опробован недавно в гитарной голове. Понравился. В качестве выходника буду собирать на хороший SE транс от хаммонда, а как временное решение у меня лежит несколько ТВ-2Ш-2. Конечно не фонтан, но пока собираю денег - прокатит.

Так что проект сдвинулся. )

... и добавил:

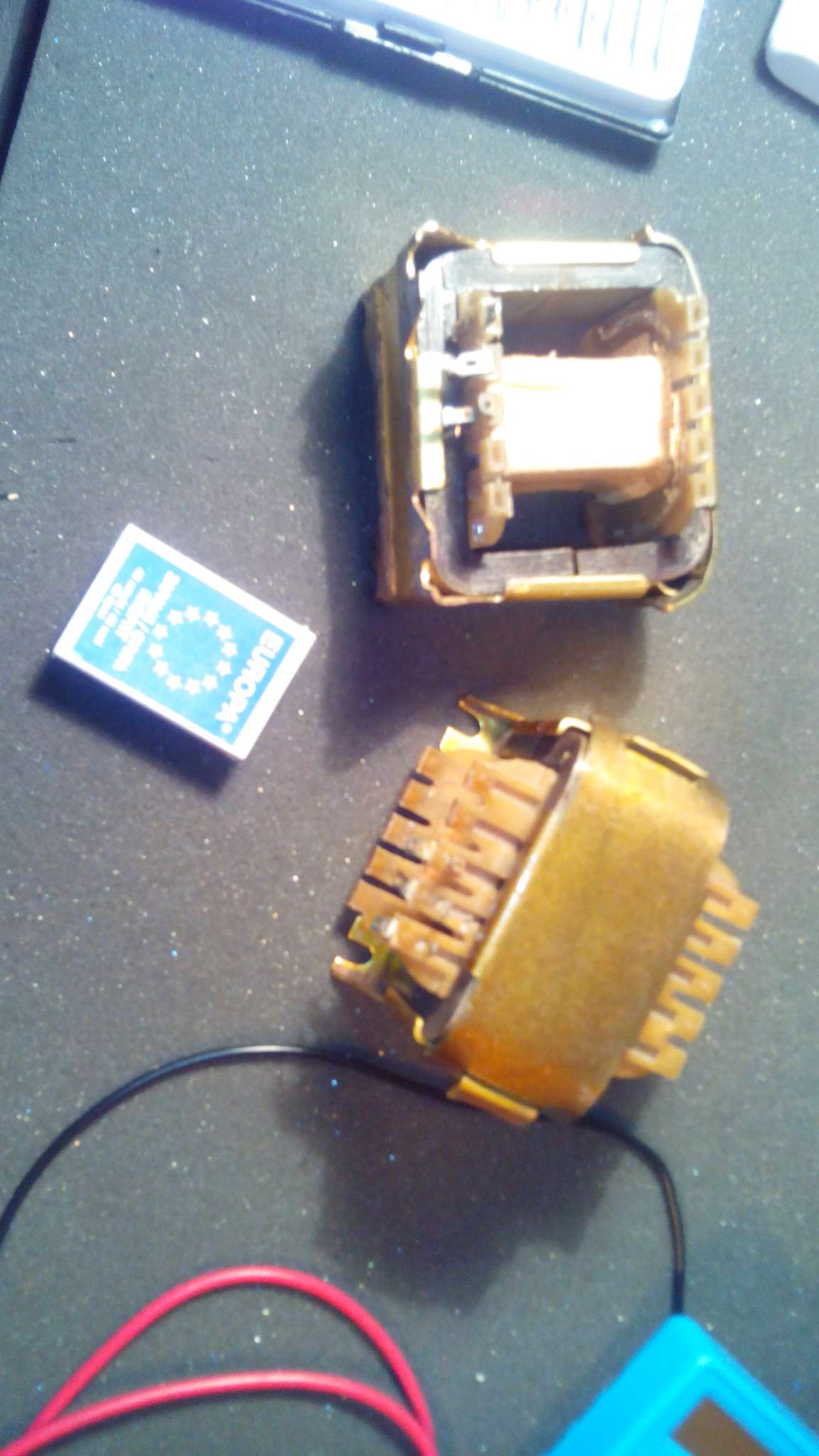

Кстати, есть такое железо. Может на нем выходник намотать?
« Последнее редактирование: Сентября 12, 2015, 20:40:33 от Tander »

Оффлайн Vitallka

  • Эксперт
  • *****
  • Сообщений: 1175
  • Репутация: +105/-1
  • Антиум
Re: Champ для бас-гитары
« Ответ #66 : Сентября 13, 2015, 09:47:00 »
Транс из двух тв-2ш-2 - общая первичка будет представлять собой две последовательно соединенные первички трансов. Зная нужную приведенку, количество витков первички и сопротивление нагрузки, считаем нужное количество витков вторички (вторички трансов соединяются последовательно). Выбрасываем I- пластины. Доматываем нужное количество витков вторички на обе катушки в равном числе. Далее на торцах катушек надо срезать выступающие части каркаса, можно крышки подклеить, чтоб не отлетали. Далее торцы ш-пластин намазать эпоксидкой, положить бумажку для немагнитного зазора, соединить и зажать струбцинами. А потом соединение первичек и вторичек в фазе между собой.

Оффлайн kdtp

  • Завсегдатай
  • ***
  • Сообщений: 316
  • Репутация: +25/-1
  • Виктор.
Re: Champ для бас-гитары
« Ответ #67 : Сентября 13, 2015, 11:40:49 »
Дело, не моё, но…, 6L6 в однотакте звучит очень «не внятно»…, вяло как то, «смазано», что ли. Даже простая пара 6П6С (параллельное включение) в однотактном усилителе «переигрывают» её запросто.
Впрочем (повторюсь) – это моё субъективное мнение, может, кому то нравиться такое звучание лампы 6L6 в однотактном усилителе.
Да…, чуть не забыл, можем (если хотите) прикинуть (посчитать) возможности Вашего трансформаторного железа для будущего проекта….

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90141
  • Репутация: +9950/-1414
  • Санкт-Петербург
    • AZG CUSTOM
Re: Champ для бас-гитары
« Ответ #68 : Сентября 13, 2015, 11:42:56 »
kdtp, Транс решает и все встает на свои места.

Оффлайн kdtp

  • Завсегдатай
  • ***
  • Сообщений: 316
  • Репутация: +25/-1
  • Виктор.
Re: Champ для бас-гитары
« Ответ #69 : Сентября 13, 2015, 11:54:40 »
AZG, согласен…, но, могут быть у меня свои (может и не правильные) представления об этом?
Например, я просто обожаю (можно сказать – торчу) от звучания ламп 6L6  в двухтактном гитарном усилителе!!!

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Champ для бас-гитары
« Ответ #70 : Сентября 13, 2015, 12:53:45 »
Я втыкал 6L6, с обычным простым трансом, с небольшим током анодным (около 60мА) - и вот как раз ничего размазанного не услышал. Пробовал 6V6  с тем же трансом и меньшим током (около 37мА) - звучит слишком округло для баса, размазывается по низу, но очень хороший верх. 6L6 звучала более линейно, и более собрано по низу, не так красиво по верху, но очень даже неплохо. Поэтому и решил оставить ее. Да и нету больше 6V6 - была одна и отдал ее в последнем проекте, а покупать - пока не охота. А если смогу сделать нормальный транс (железо вроде достаточно габаритное), или купить. Но хочу попробовать намотать. ) есть ручной станочек с счетчиком, можно купить провод - и думаю будет ощутимо дешевле чем покупать Hammond 125ESE или даже 125DSE, при условии что там приведенка 5к (а нужно 4.2к).

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90141
  • Репутация: +9950/-1414
  • Санкт-Петербург
    • AZG CUSTOM
Re: Champ для бас-гитары
« Ответ #71 : Сентября 13, 2015, 13:16:40 »
Tander, Хаммонд 125ESE маловат по сечению...

kdtp, Да с двухтактом и так все понятно. Однотакт - не надо нагружать большие лампы на выходник для 6V6 и тем более для EL84. Вы бы еще КТ88 на такое изделие поставили и потом жалобы, что звук хреновый.

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Champ для бас-гитары
« Ответ #72 : Сентября 13, 2015, 13:24:54 »
AZG, а что скажешь по моему железу (на фотке). Реально ли на нем намотать что-то адекватное? трансы вроде достаточно большие, только железо не EI а... EE?  или как правильно такой разрезанный ленточный сердечник называется?

Оффлайн niz

  • Эксперт
  • *****
  • Сообщений: 1252
  • Репутация: +32/-0
  • верните мне 1957
Re: Champ для бас-гитары
« Ответ #73 : Сентября 13, 2015, 13:35:34 »
я тут в какой то теме поражался размерам выходника делюкса, так что по моему даже с запасом будет, как мне кажится, у меня такое же есть железо вроде, оно примерно в 1.5 раза больше, чем выходник от делюкса

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90141
  • Репутация: +9950/-1414
  • Санкт-Петербург
    • AZG CUSTOM
Re: Champ для бас-гитары
« Ответ #74 : Сентября 13, 2015, 13:41:55 »
Tander, Это ШЛ. Намотать можно, придется немагнитный зазор вводить между половинками. Остальное смотри по сечению. Надо бы примерно на ватт 25 рассчитать выходник чтобы с басом было все ОК.
