Re: CHAOS 035, он же ENGL 530. Ламповый, горячий.
« Ответ #210 : Октября 12, 2018, 11:02:30 »
Koopr Koopr, резисторы не туда поставил

Оффлайн Koopr Koopr

  • Новичок
  • *
  • Сообщений: 59
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: CHAOS 035, он же ENGL 530. Ламповый, горячий.
« Ответ #211 : Октября 12, 2018, 11:08:32 »
Цитата: akl от Октября 12, 2018, 11:02:30
Koopr Koopr, резисторы не туда поставил

Т.е. не туда. Резистор последовательно со светодиодом. А как надо?

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • Репутация: +2265/-69
  • не шарю ваще
Re: CHAOS 035, он же ENGL 530. Ламповый, горячий.
« Ответ #212 : Октября 12, 2018, 11:15:18 »
резистор надо последовательно только со светодиодом, а не с реле

Оффлайн Koopr Koopr

  • Новичок
  • *
  • Сообщений: 59
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: CHAOS 035, он же ENGL 530. Ламповый, горячий.
« Ответ #213 : Октября 12, 2018, 11:20:26 »
Цитата: akl от Октября 12, 2018, 11:15:18
резистор надо последовательно только со светодиодом, а не с реле

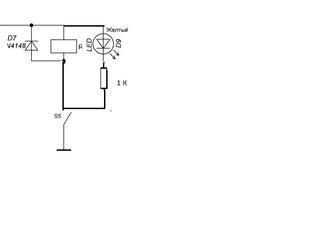

 Ааа, тупанул. Так вроде


Блин, получается к кнопке нужно еще по одной дорожке вести чтоль на печатке? :(
« Последнее редактирование: Октября 12, 2018, 12:32:01 от Koopr Koopr »

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10260
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: CHAOS 035, он же ENGL 530. Ламповый, горячий.
« Ответ #214 : Октября 12, 2018, 12:45:42 »
Koopr Koopr, Зачем? кто тебе мешает на вывод светодиода припаять резистор?

Оффлайн Koopr Koopr

  • Новичок
  • *
  • Сообщений: 59
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: CHAOS 035, он же ENGL 530. Ламповый, горячий.
« Ответ #215 : Октября 12, 2018, 13:00:55 »
Цитата: Dying Fetus от Октября 12, 2018, 12:45:42
Koopr Koopr, Зачем? кто тебе мешает на вывод светодиода припаять резистор?

 Тык схема питания светодиодов изменилась. Они теперь параллельно реле включены. Или я опять че то не понял(

Оффлайн Kulibinbig Автор темы

  • Эксперт
  • *****
  • Сообщений: 1279
  • Репутация: +240/-1
  • Эх, играть бы научиться...
Re: CHAOS 035, он же ENGL 530. Ламповый, горячий.
« Ответ #216 : Октября 12, 2018, 13:02:26 »
Неправильно. У тебя сейчас и реле через резистор. Работать не будет.

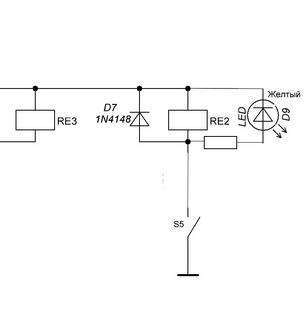

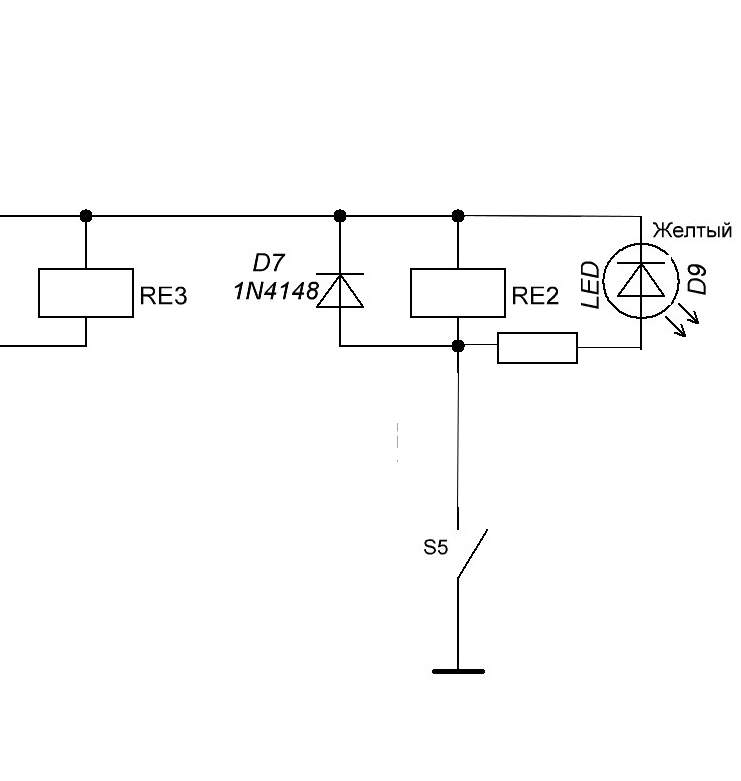

Вот так надо.


... и добавил:

Ну и по лампам. Точки а и б будут на 4 и 5 ноге. А на 9й вообще ничего.

Оффлайн Koopr Koopr

  • Новичок
  • *
  • Сообщений: 59
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: CHAOS 035, он же ENGL 530. Ламповый, горячий.
« Ответ #217 : Октября 12, 2018, 13:08:41 »
Цитата: Kulibinbig от Октября 12, 2018, 13:02:26
Неправильно. У тебя сейчас и реле через резистор. Работать не будет.
Вот так надо.


... и добавил:

Ну и по лампам. Точки а и б будут на 4 и 5 ноге. А на 9й вообще ничего.

 Тык я вроде так же и нарисовал в последнем варианте?



 Хоть убей, не вижу разницы.








« Последнее редактирование: Октября 12, 2018, 13:11:41 от Koopr Koopr »

Оффлайн Kulibinbig Автор темы

  • Эксперт
  • *****
  • Сообщений: 1279
  • Репутация: +240/-1
  • Эх, играть бы научиться...
Re: CHAOS 035, он же ENGL 530. Ламповый, горячий.
« Ответ #218 : Октября 12, 2018, 13:10:56 »
По этому варианту правильно, но неправильно. Светить не будет. Смотри сам светодиод. Анод с катодом перепутал. + и - короче.

... и добавил:

Стоп. Гоню. Все у тебя правильно. Это я светодиод перевернул не как надо. Сорян.
« Последнее редактирование: Октября 12, 2018, 13:13:04 от Kulibinbig »

Оффлайн Koopr Koopr

  • Новичок
  • *
  • Сообщений: 59
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: CHAOS 035, он же ENGL 530. Ламповый, горячий.
« Ответ #219 : Октября 12, 2018, 13:15:05 »
Цитата: Kulibinbig от Октября 12, 2018, 13:10:56
По этому варианту правильно, но неправильно. Светить не будет. Смотри сам светодиод. Анод с катодом перепутал. + и - короче.

... и добавил:

Стоп. Гоню. Все у тебя правильно. Это я светодиод перевернул не как надо. Сорян.

 Ааа, я уже начал обозначение диода смотреть, думал совсем крыша потекла)))  На печатке то придется вести по параллельной дороге к контакту кнопки, я ж правильно понял?

Оффлайн Kulibinbig Автор темы

  • Эксперт
  • *****
  • Сообщений: 1279
  • Репутация: +240/-1
  • Эх, играть бы научиться...
Re: CHAOS 035, он же ENGL 530. Ламповый, горячий.
« Ответ #220 : Октября 12, 2018, 13:16:29 »
Проще проводок кинуть.

... и добавил:

Тебе печатку поправить? Или сам?
« Последнее редактирование: Октября 12, 2018, 13:20:27 от Kulibinbig »

Оффлайн Koopr Koopr

  • Новичок
  • *
  • Сообщений: 59
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: CHAOS 035, он же ENGL 530. Ламповый, горячий.
« Ответ #221 : Октября 12, 2018, 13:29:11 »
 Ща поправлю, покажу. Вроде че поправить понял.

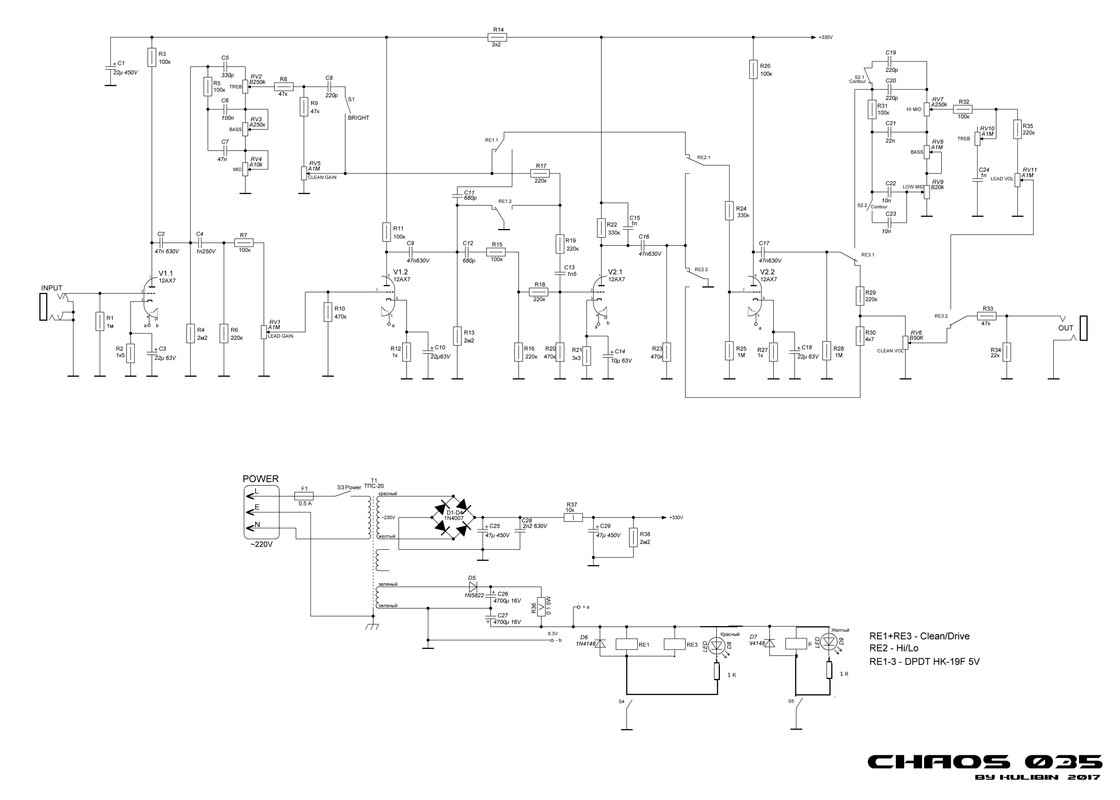

Вроде так. Поправил основную и лампы.
« Последнее редактирование: Октября 12, 2018, 13:36:53 от Koopr Koopr »

Оффлайн Kulibinbig Автор темы

  • Эксперт
  • *****
  • Сообщений: 1279
  • Репутация: +240/-1
  • Эх, играть бы научиться...
Re: CHAOS 035, он же ENGL 530. Ламповый, горячий.
« Ответ #222 : Октября 12, 2018, 13:41:56 »
Цитата: Koopr Koopr от Октября 12, 2018, 13:29:11
Ща поправлю, покажу. Вроде че поправить понял.

Вроде так. Поправил основную и лампы.
Ну да, типа того. Но резистор на светодиод я бы воткнул поболее. 1,5-2 кОм. А то ярко очень будет.

Оффлайн Koopr Koopr

  • Новичок
  • *
  • Сообщений: 59
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: CHAOS 035, он же ENGL 530. Ламповый, горячий.
« Ответ #223 : Октября 12, 2018, 13:47:49 »
Цитата: Kulibinbig от Октября 12, 2018, 13:41:56
Ну да, типа того. Но резистор на светодиод я бы воткнул поболее. 1,5-2 кОм. А то ярко очень будет.

 Ну это подберу, где то проскочило 1 К, вот я и поставил .

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • Репутация: +2265/-69
  • не шарю ваще
Re: CHAOS 035, он же ENGL 530. Ламповый, горячий.
« Ответ #224 : Октября 12, 2018, 14:37:15 »
Koopr Koopr, вот так это делается (про что Фетус писал)

и в термоусадку для крепкости
