и радиатор с кирпич поставь.

Ты преобразователь внутри, на той же плате будешь делать, или он у тебя на отдельной плате будет? Или вообще снаружи?

... и добавил:

И еще я не уверен, что данный преобразователь 2 лампы потянет. Да и вообще непонятно, чем трансформаторное питание не угодило...

... и добавил:

Каким БП собираешься питать? Сколько вольт?

Так на основной плате есть, куда подается 320В. И куда 6,3. Эта плата сделана под 6,3В. Если у тебя БП12В, надо накал переделывать. И 6Н2П-ЕВ уже не поставить будет. Ну и плюсом - и так преобразователь греется нехило, а ты его к лампам. Надо еще смотреть, лампы то влезут?

ТАК НА СКОЛЬКО ВОЛЬТ БП??

12V 3A

Тогда полностью меняй разводку платы ламп. И убрать переключение на 6Н2П-ЕВ.
Поменять реле на 12В.
Поменять номиналы резисторов светодиодов.

Тогда Со входного гнезда питания нужно будет:
1. Минус на землю.
2. + на накал и на преобразователь.
3. С преобразователя + на дорожку анодного питания.

6Н2П питаются от 6,3В. Если только делать последовательное питание 12В через 2 лампы. Но! При разбросе накала на лампах будет нехилый перекос. + коммутация будет геморная.

Помогите пожалуйста, сделать коммутацию преобразователя и разъема питания, с платой, куда вести перемычки...

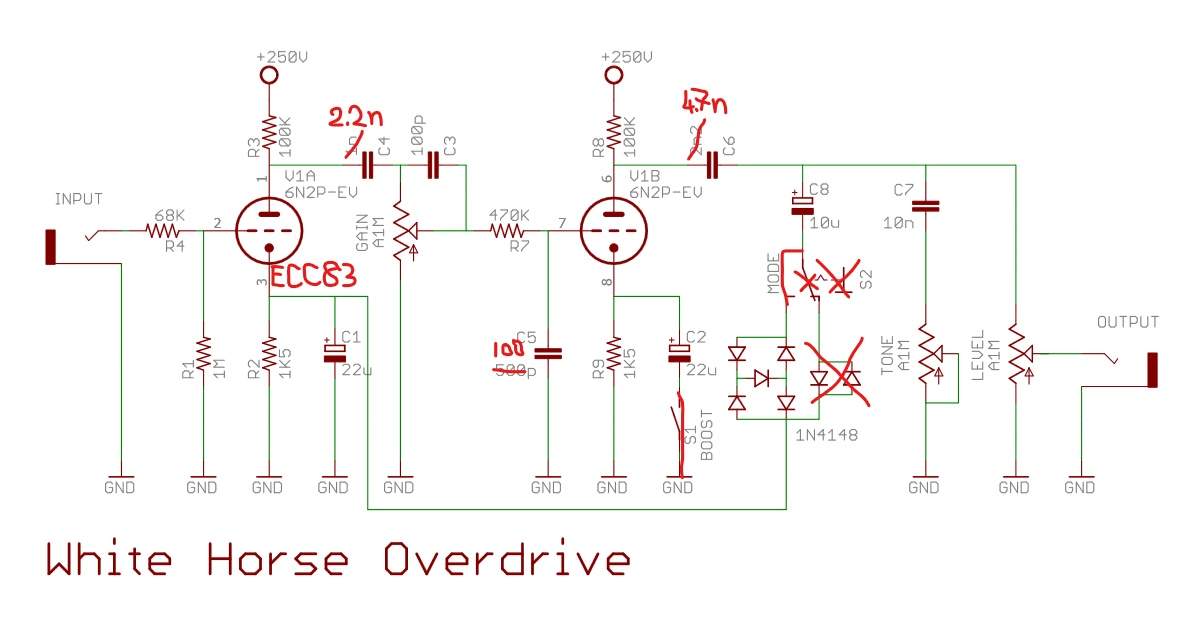

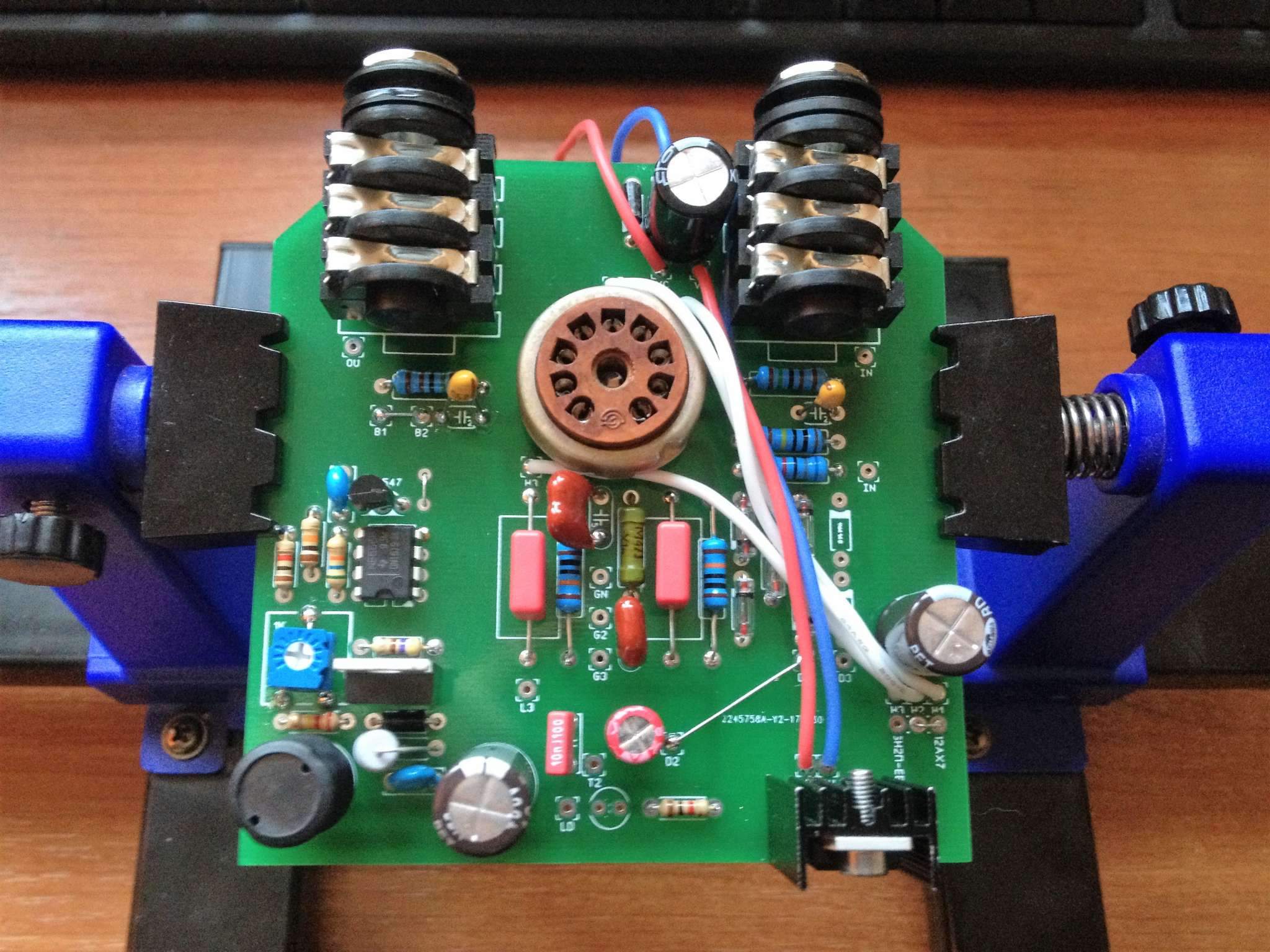

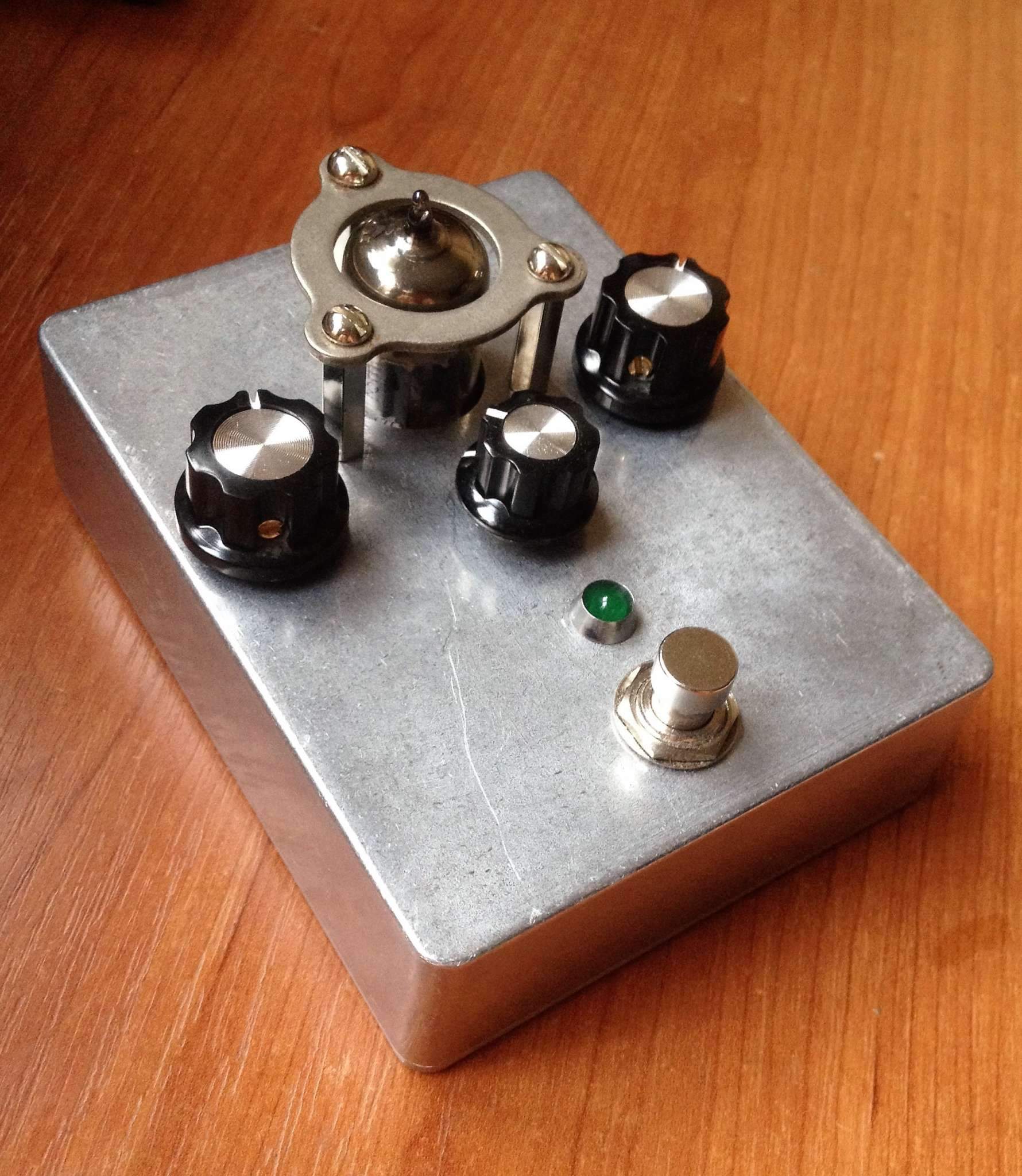

Немного не по теме, но увидел знакомую плату от Алексея Забродина, и не удержался) Буквально на днях собрал его творение White Horse Overdrive ради спортивного интереса. И весьма недурно вышло. Немного увеличил номиналы межкаскадных ёмкостей, упростил конструкцию - сделал буст неотключаемым и оставил только мостовое диодное ограничение. Получился отличный овер, как грелка тоже очень хорош, пожалуй, оставлю себе в пользование. Несмотря на то, что перегруз достигается диодным ограничением, звучит хорошо. Наверное, это лучшее, что можно собрать, задействовав лишь один баллон. Очень рекомендую к повторению.
