Часы на газоразрядных индикаторах
« : Октября 05, 2012, 23:13:31 »
Тема немного негитарная, но всё-же прикольная.

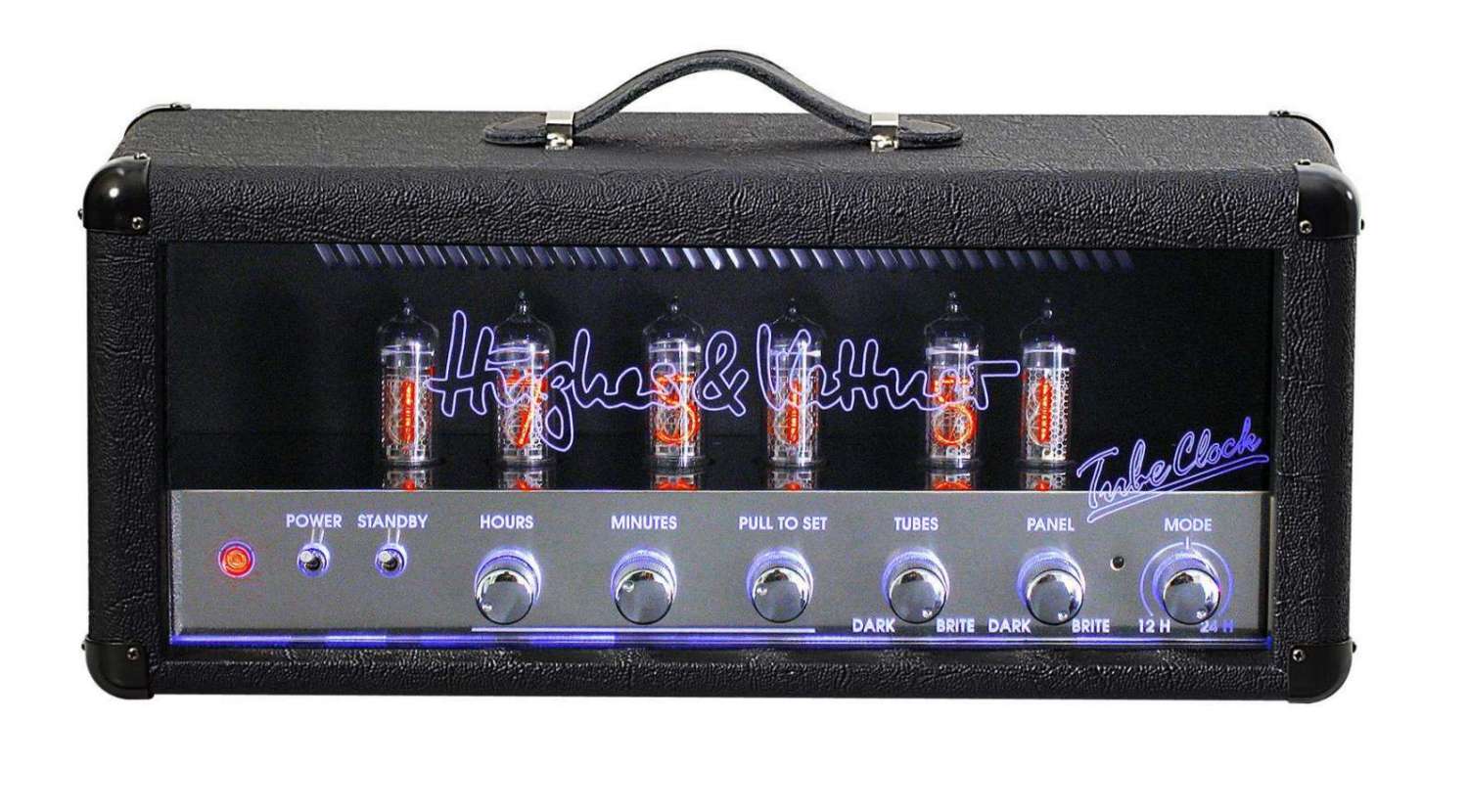

Решил собрать девайс на индикаторах ИН-12А. Кто не в курсе, выглядит всё это примерно так:


Нарисовал схемку в KiCad-е:
852748-1

852750-2

Индикаторы, согласно паспорту,  должны питаться "однополупериодным выпрямленным напряжением сети без фильтра". Ну я на перевёртыше это дело запилил, но не очень осознаю, адекватно ли будет работать представленная схема питания? Там как-то получается, что земля переменной высоковольтной части, и постоянной низковольтной - это одно и то же, а не возникнет ли от этого косяк?
Ну и в целом, если кто заметит ошибки, буду очень благодарен.

Оффлайн Azatto

  • Завсегдатай
  • ***
  • Сообщений: 475
  • Репутация: +23/-1
Re: Часы на газоразрядных индикаторах
« Ответ #1 : Октября 06, 2012, 09:10:28 »
Может лучше так...

Оффлайн Aleksander8

  • Опытный
  • ****
  • Сообщений: 884
  • Репутация: +143/-0
    • Ламповая лаборатория
Re: Часы на газоразрядных индикаторах
« Ответ #2 : Октября 06, 2012, 11:00:15 »
Индикаторы, согласно паспорту,  должны питаться "однополупериодным выпрямленным напряжением сети без фильтра". Ну я на перевёртыше это дело запилил, но не очень осознаю, адекватно ли будет работать представленная схема питания? Там как-то получается, что земля переменной высоковольтной части, и постоянной низковольтной - это одно и то же, а не возникнет ли от этого косяк?
Главное, соединить земли цифровой и высоковольтной части в одном месте таким образом, чтобы не появились блуждающие токи. Обязательно зашунтировать ножки питания микросхем керамикой. И всё будет ОК.

Оффлайн y_moroz

  • Новичок
  • *
  • Сообщений: 76
  • Репутация: +4/-0
Re: Часы на газоразрядных индикаторах
« Ответ #3 : Октября 06, 2012, 11:55:33 »

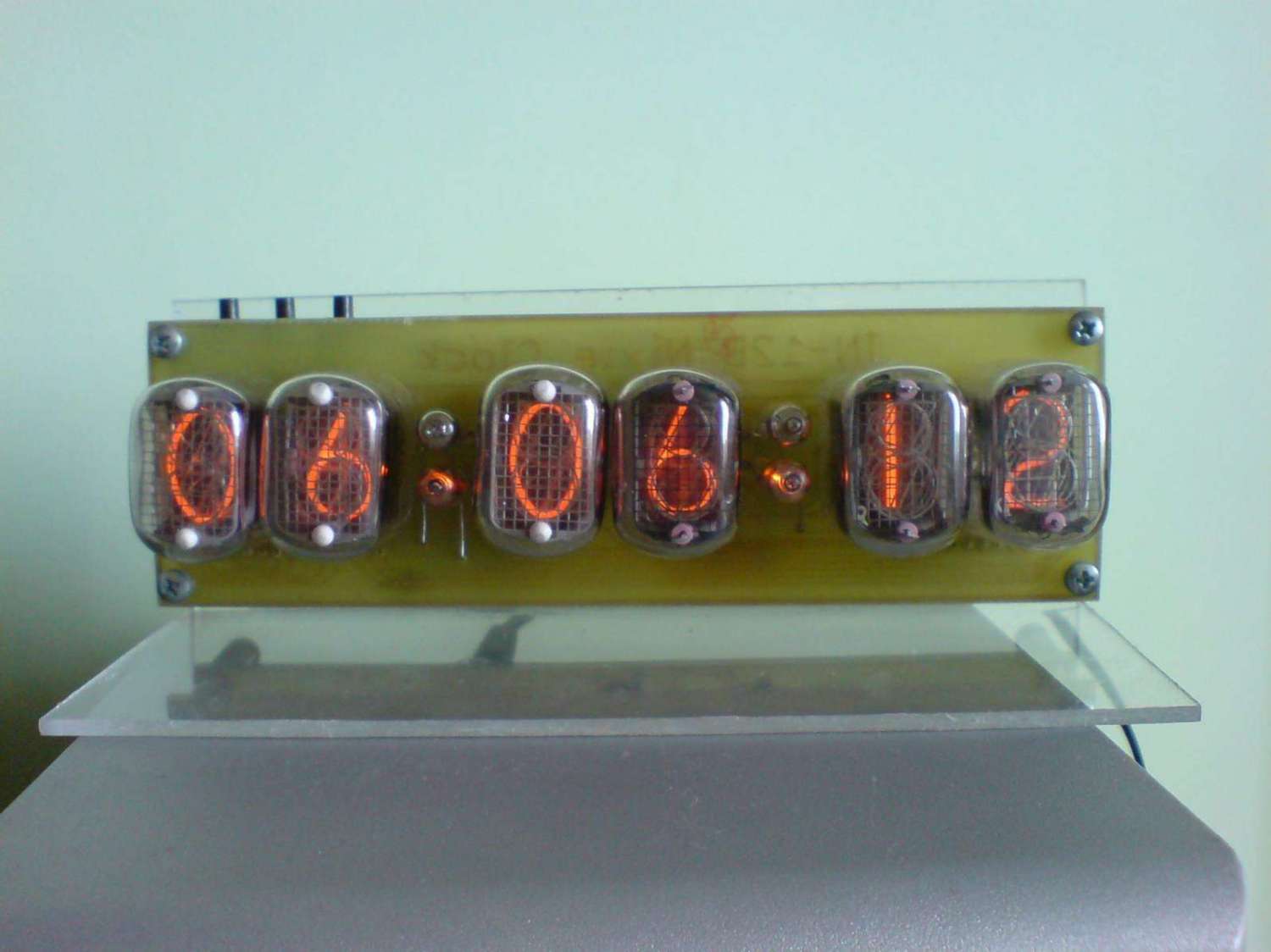

я себе вот такие сделал
Питаются от адаптера на 5в. В часах повышающий преобразователь. Также на борту RTC.
Проект взят отсюда: http://www.radiokot.ru/forum/viewtopic.php?t=3210
« Последнее редактирование: Октября 06, 2012, 12:00:48 от y_moroz »

Оффлайн Салют Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 417
  • Репутация: +66/-7
Re: Часы на газоразрядных индикаторах
« Ответ #4 : Октября 06, 2012, 18:24:13 »
Главное, соединить земли цифровой и высоковольтной части в одном месте таким образом, чтобы не появились блуждающие токи. Обязательно зашунтировать ножки питания микросхем керамикой. И всё будет ОК.
Отлично, учту
y_moroz, крутяк. Надо только оформить подобающе. Вчера идея появилась - отпилить у стеклянной бутылки дно, засунуть часы туда и красиво закрыть торец деревянной дощечкой. Противоположный торец соответственно тоже.
PS схемку свою ещё подправлю - надо ж кнопки настройки времени  :pozor:, ещё добавлю реле, чтоб при отключении питания контроллер запитывался от кроны и время тикало

Оффлайн y_moroz

  • Новичок
  • *
  • Сообщений: 76
  • Репутация: +4/-0
Re: Часы на газоразрядных индикаторах
« Ответ #5 : Октября 06, 2012, 19:12:55 »
Если уж и решил изобретать велосипед, то постарайся сделать все на Attiny2313, она мало тока жрет, батарейки хватит. Перевертыш не ставь, сделай повышающий преобразователь на 555 таймере, например.

Оффлайн Салют Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 417
  • Репутация: +66/-7
Re: Часы на газоразрядных индикаторах
« Ответ #6 : Октября 07, 2012, 00:25:07 »
y_moroz, скорей всего на ней и буду делать, потому что она есть в наличии, и плюс есть два регистра сдвига 74hc595. А то щас получается, что и у меги ноги почти кончились.
Для преобразователя я видел схемку, там дроссель 100мкГн на 4А, очень сомневаюсь, что в магазе такой будет, а самому мотать не умею.

Оффлайн y_moroz

  • Новичок
  • *
  • Сообщений: 76
  • Репутация: +4/-0
Re: Часы на газоразрядных индикаторах
« Ответ #7 : Октября 07, 2012, 00:53:23 »
да дросель - обычная "гантелька" счас таких валом везде. А тиньку если затактировать от часового кварца и запитать от 3в батарейки, она так пару лет проработает.
И еще, можно сделать динамическую индикацию.
« Последнее редактирование: Октября 07, 2012, 00:56:34 от y_moroz »

Оффлайн KMG

  • Опытный
  • ****
  • Сообщений: 844
  • Репутация: +109/-0
  • completely insane
    • KMG personal page
Re: Часы на газоразрядных индикаторах
« Ответ #8 : Октября 07, 2012, 16:19:37 »
А вот наручные часы на газоразрядных индикаторах, схема, прошивки. Интересны тем что индикатор включается, когда датчик ускорения фиксирует определенное движение руки.
http://www.cathodecorner.com/nixiewatch/

Оффлайн y_moroz

  • Новичок
  • *
  • Сообщений: 76
  • Репутация: +4/-0
Re: Часы на газоразрядных индикаторах
« Ответ #9 : Октября 07, 2012, 16:50:16 »
А вот наручные часы на газоразрядных индикаторах, схема, прошивки. Интересны тем что индикатор включается, когда датчик ускорения фиксирует определенное движение руки.
http://www.cathodecorner.com/nixiewatch/

Ну это надо быть уже фанатом.

Там проще кит купить.

Оффлайн Салют Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 417
  • Репутация: +66/-7
Re: Часы на газоразрядных индикаторах
« Ответ #10 : Октября 08, 2012, 18:29:46 »

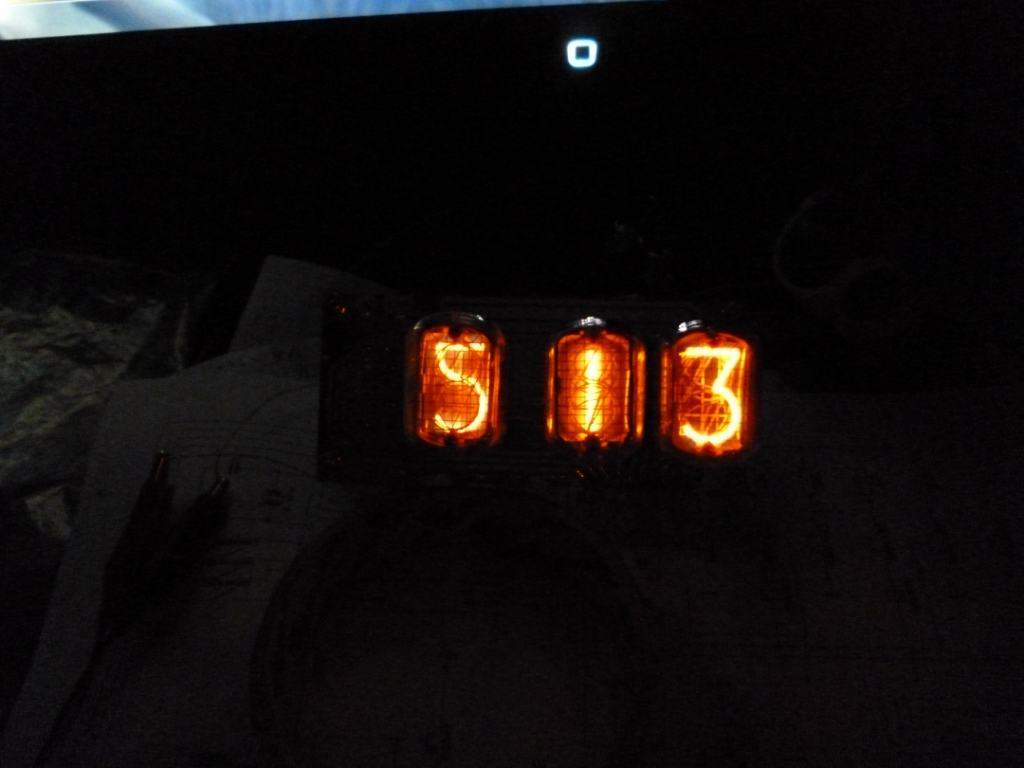

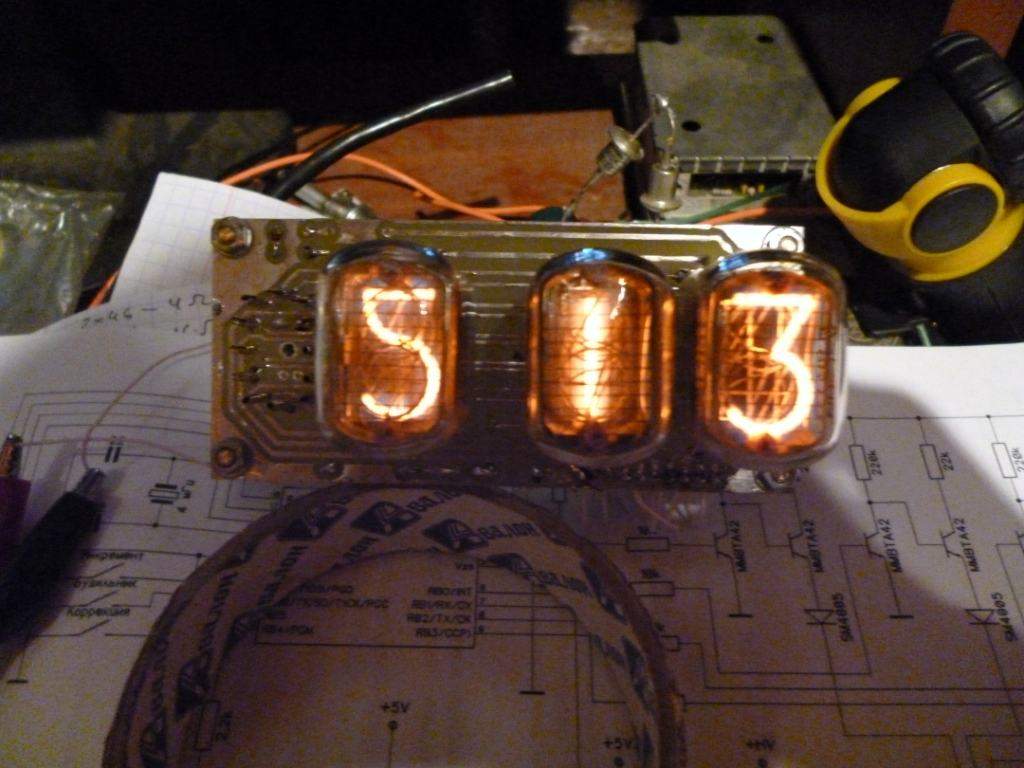

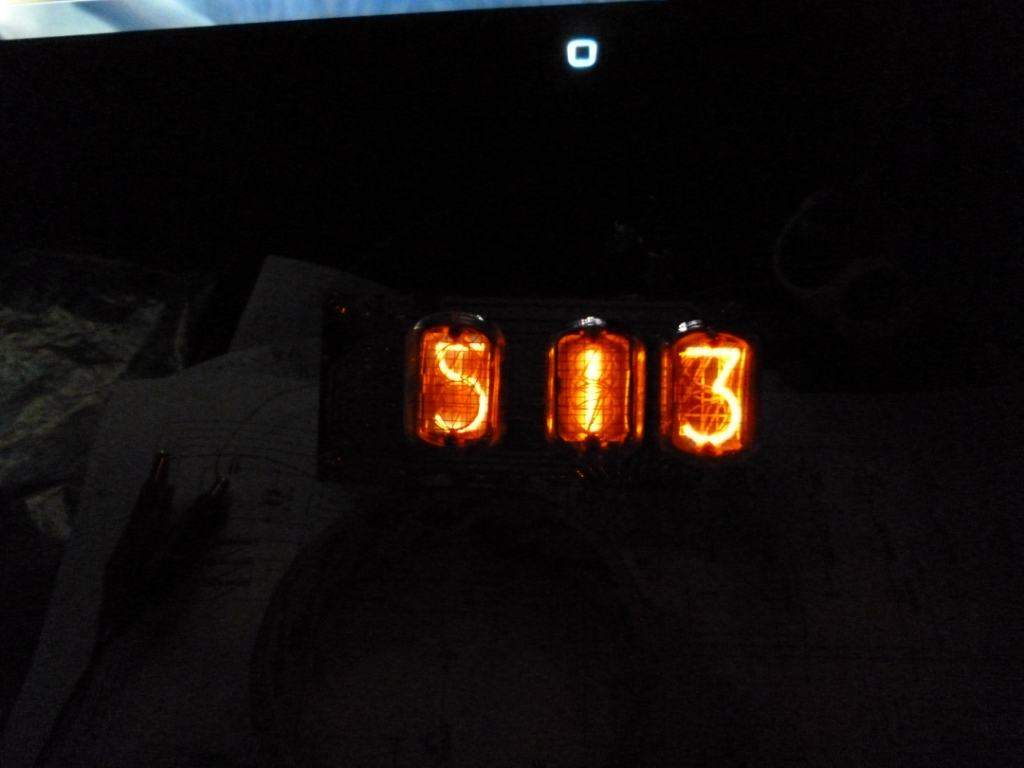

Забрал сегодня индикаторы, грех было не попробовать





Далее буду разводить плату



Оффлайн ficus1987

  • Эксперт
  • *****
  • Сообщений: 2050
  • Репутация: +68/-0
  • Process engineer...
Re: Часы на газоразрядных индикаторах
« Ответ #11 : Октября 14, 2012, 19:09:48 »
А я уже сделал :p

Оффлайн ficus1987

  • Эксперт
  • *****
  • Сообщений: 2050
  • Репутация: +68/-0
  • Process engineer...
Re: Часы на газоразрядных индикаторах
« Ответ #12 : Октября 20, 2012, 22:19:31 »

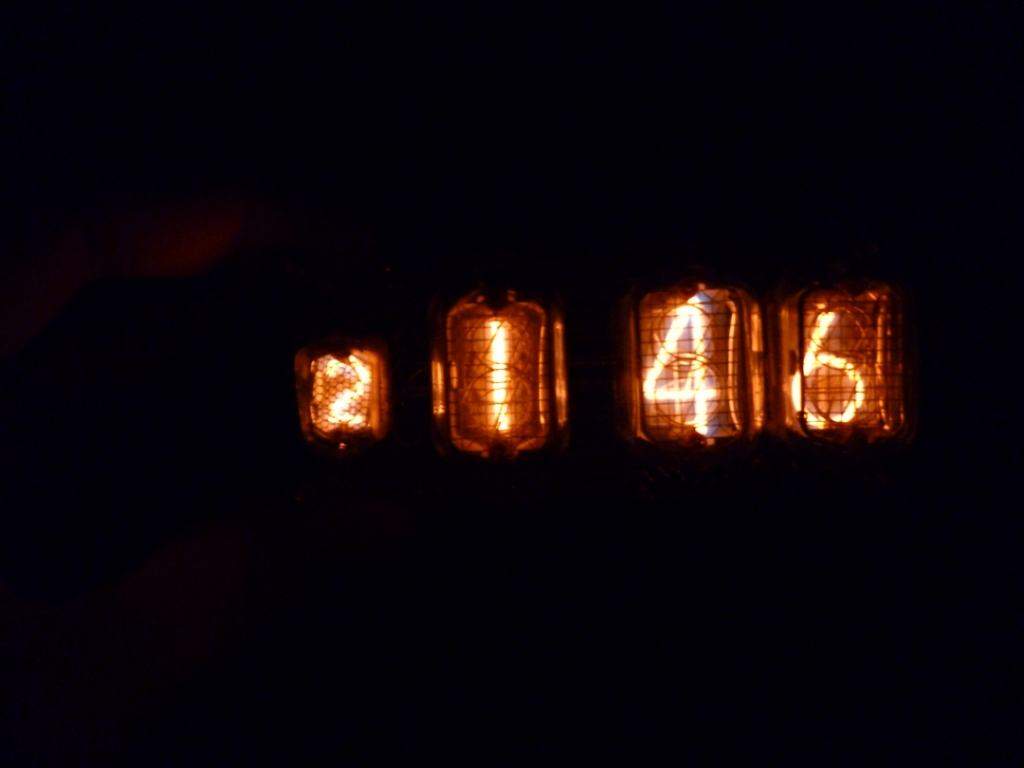

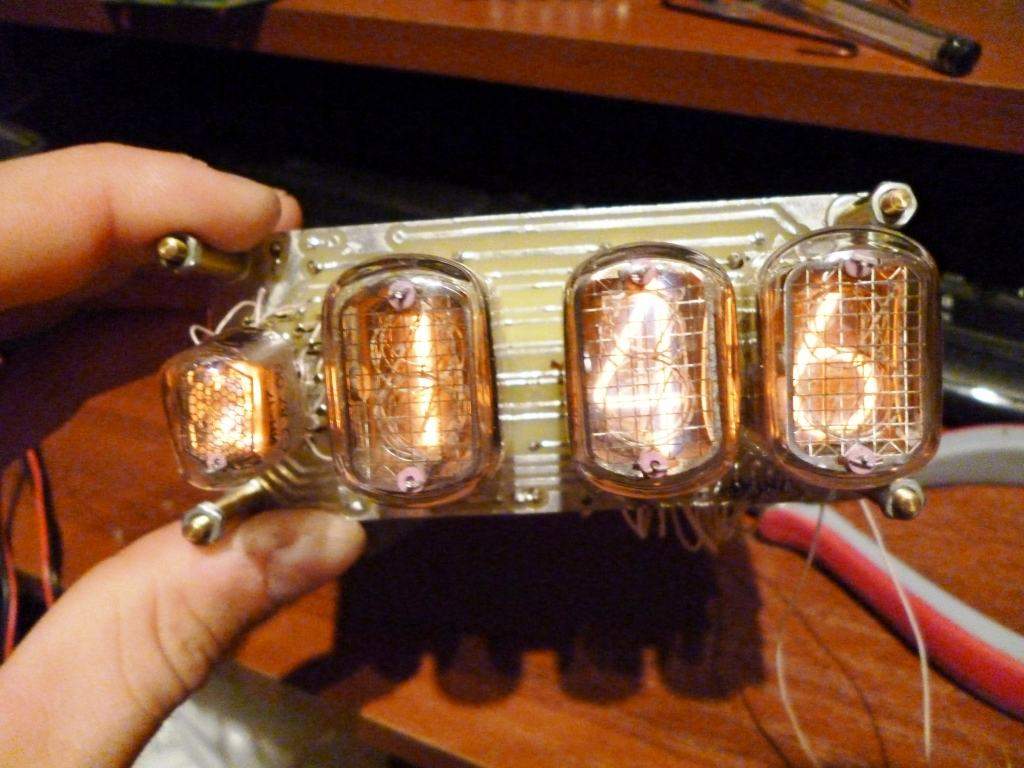

Всё доделал... Нет только индикатора десятков часов такого же типа как и остальных, поэтому поставил какой был :rolleyes: , Так по моему даже прикольнее  смотрится ???

Оффлайн Салют Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 417
  • Репутация: +66/-7
Re: Часы на газоразрядных индикаторах
« Ответ #13 : Октября 20, 2012, 23:30:41 »
ficus1987, отлично, ещё нету двоеточия между часами и минутами, я тоже их делать не буду, потому что светодиоды скучно смотрятся на фоне тёплого-лампового света  ;D
Свою плату развёл, заюзал даже DipTrace для этого, прога отличная надо сказать, мне понравилось больше KiCad'a. Правда текстолит использовал односторонний, получилась гора перемычек, но самое главное - я переоценил таки возможности своего принтера, лут в последнее время получается паршиво - мало тонера сыпется. Короче дорожки 0,5 попротравились нафиг. В топку, буду делать по 2 мм, как раньше  ;D И ввиду этого решил припаять к лампам всё проводами. Так будет тупо быстрей, чем разводить всё это безумие. Так то конечно фоторезист спасёт от бед, но с ним буду пробовать в другой раз.

Оффлайн painful

  • Живу на форуме
  • *******
  • Сообщений: 13833
  • Репутация: +1852/-43
  • Зарегистрированный
Re: Часы на газоразрядных индикаторах
« Ответ #14 : Октября 20, 2012, 23:42:32 »
Блин, прикольные часы.
Отдаёт одновременно холодной войной, атомной угрозой и пост-апокалипсиом. Отлично.

...Жаль, что сам такое спаять не смогу...
