такой небольшой преамп а корпус аж 2U.
Тоже промах

такой небольшой преамп а корпус аж 2U.
Тоже промах

При чём здесь промах ?))) Я изначально проэктировал его в 2У корпус , на это было много причин, одна из них -  размеры  тора .

... и добавил:

а печатку в массы?

Печатка не совсем моя. Я немного её доработал, добавил все регуляторы прямо на плату, и убрал второй темброблок. На моей- один общий ТБ для 2-х каналов, и раздельные Мастеры Громкости . В архиве схема, и обе версии печаток .

О, знакомая схемка и печатка. Рад, что пригодилась.

Так это же твоя печатка , я просто немного переделал её под себя ))) Ещё раз спасибо )))

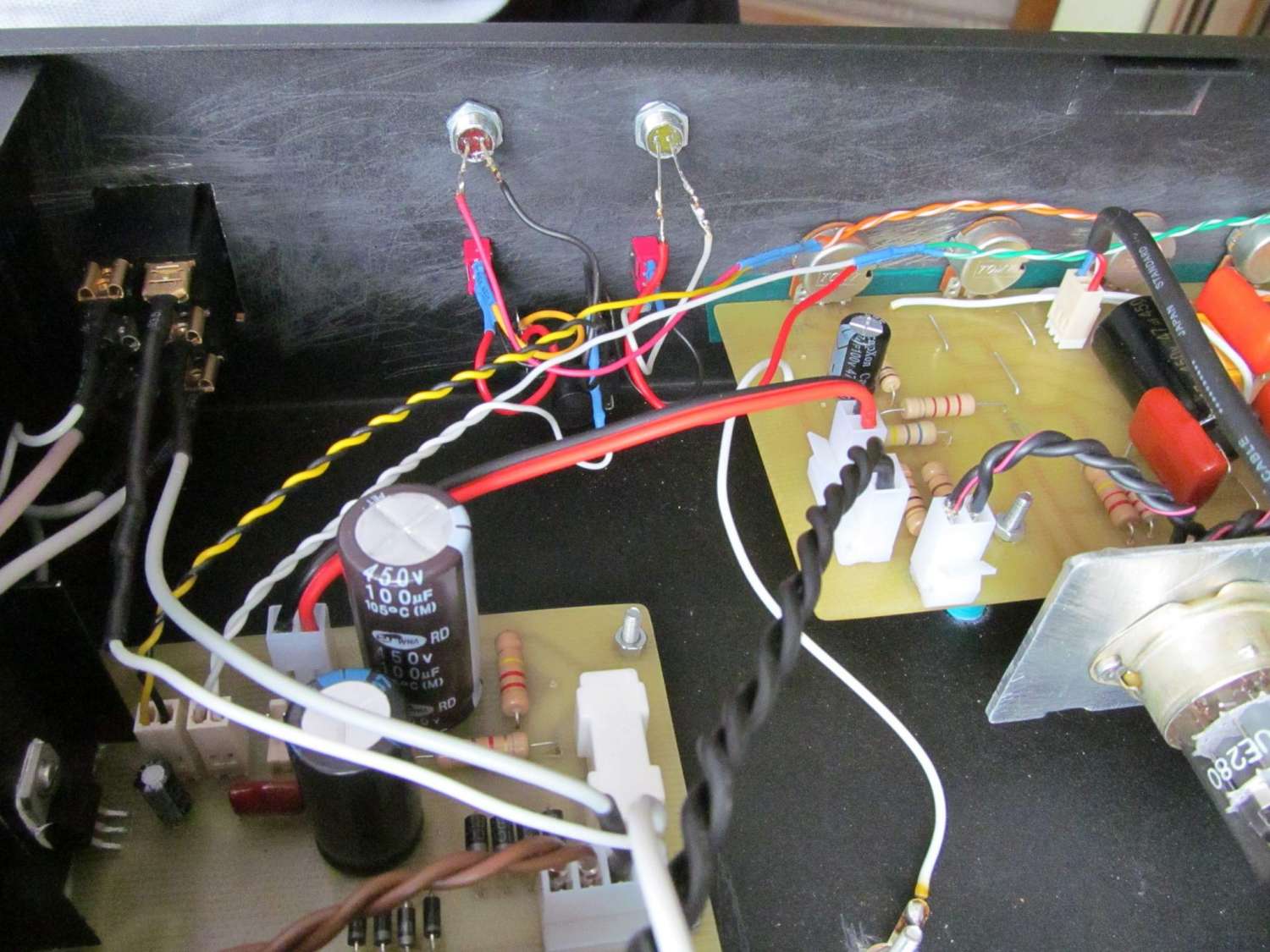

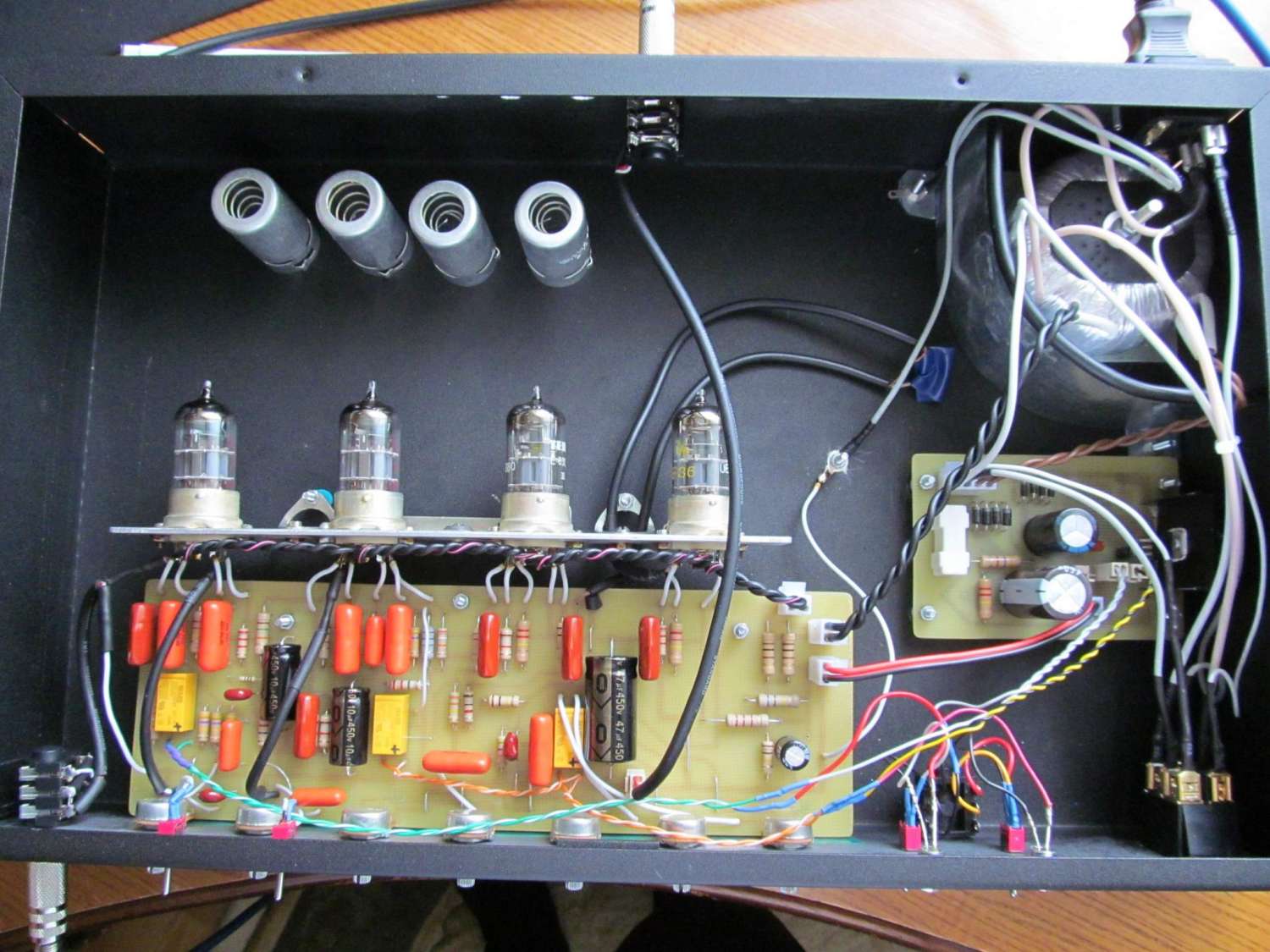

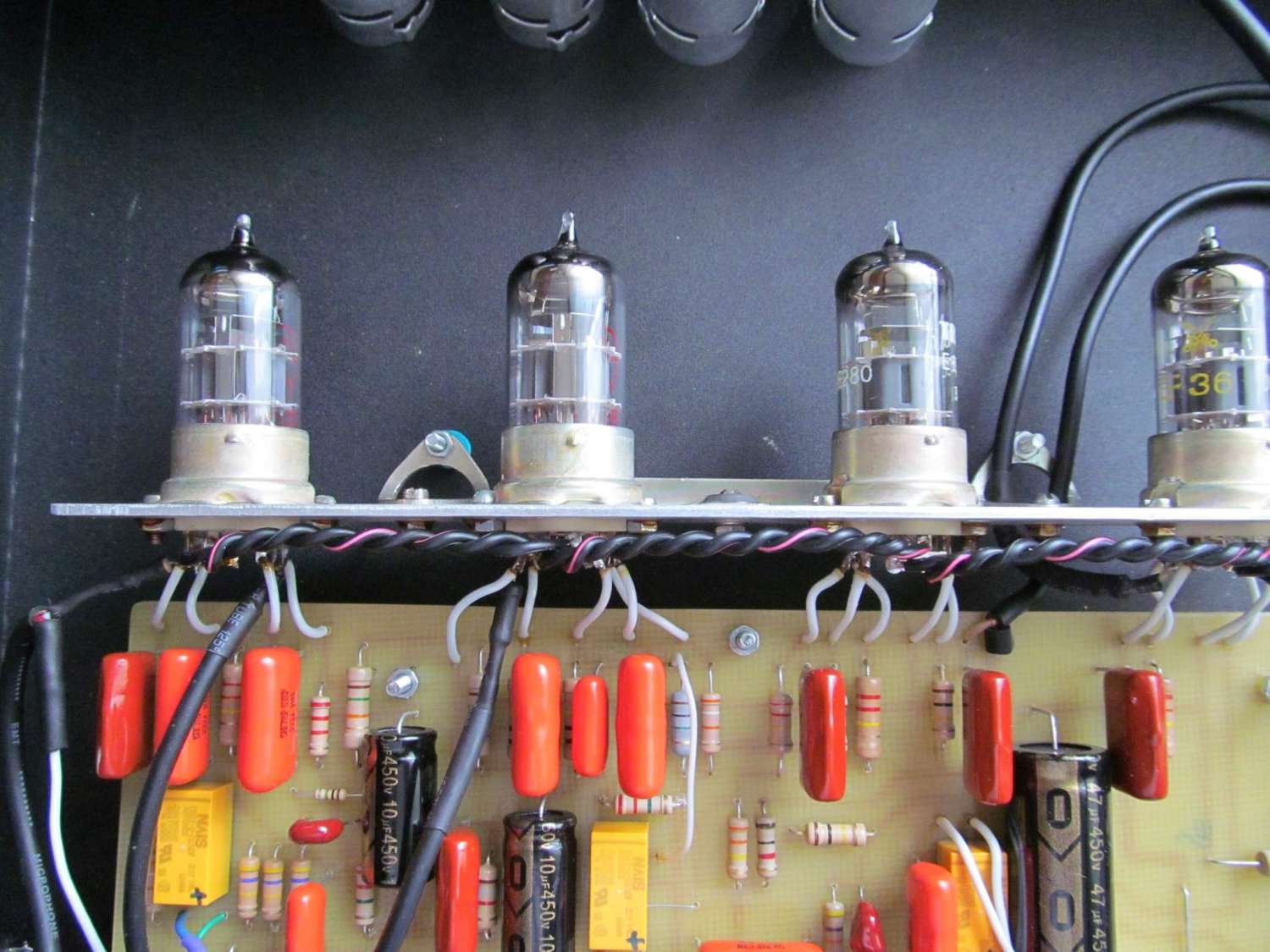

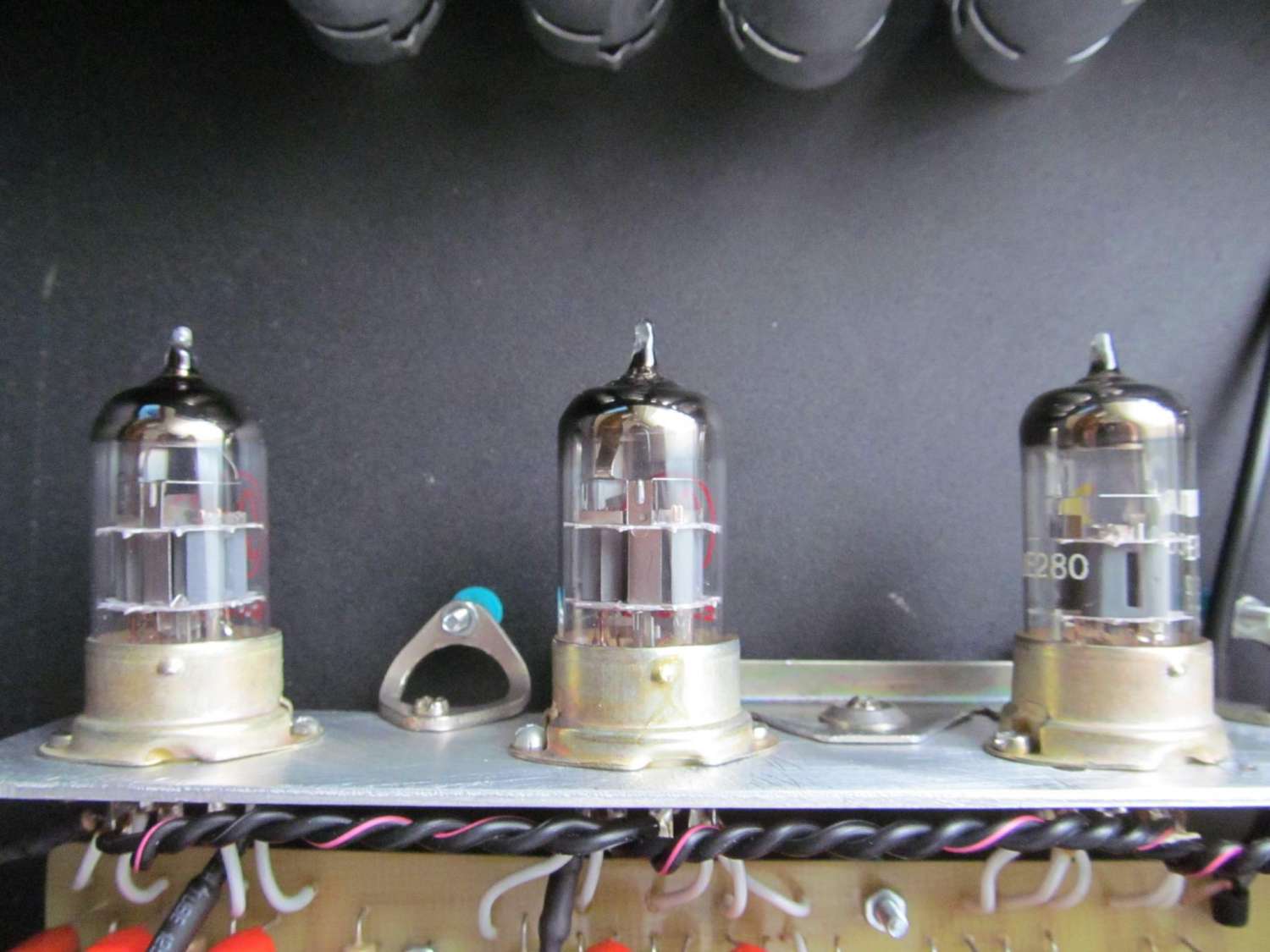

Вчера доделал свой преамп СЛО100 , и запустил. Печатка полностью рабочая. Но сам немного ступил, впаял в аноды второй лампы ( которая отвечает за Lead канал ) вместо 100 кОм - 100 Ом ( 2 шт). Как это я так лоханулся- сам не знаю    . Вобщем, в результате этого Лид канал работал не так как нужно( тихо и мутно). Пока  нашёл ошибку, вторая лампа проработала в таком экстремальном режиме минут 10-15. При замерах напряжение на обеих анодах было около 300 В ( относительно земли ).  Потом всё-таки нашёл свою ошибку, перепаял резисторы на 100 кОм, и всё заработало !!!  Звук радует, хорошо рычит!! Теперь меня интересует вопрос- насколько пострадала вторая лампа от этого ? Я заметил что в её верхней части появилось мутное кольцо - это значит , что лампе капец ?? ))  На фото может будет видно это кольцо .

Не думаю, что пострадала. По даташиту, для ЕСС83 300В максимальное напряжение на аноде, которое и не было превышено.
Анодку я бы погасил до 380В (на аноде последнего триода), как в оригинальном СЛО.

  Спасибо , успокоил ))) На аноде последних 2-х ламп - напряжение 330 В . Я специально погасил немного анодку резисторами в БП.

Alixxx, 300В - это лампа есть такая, а 300 В - это триста вольт

Остроумно.

Ну, раз тема про СЛО - не удержусь, гордость распирает... Вот моё "лего":
( пока лепил телефон к компу - умудрился таки на 10-м году перевернуть банку пива и помыть им клаву и монитор )

После переразводки земли и возврата на питание постоянкой первых двух ламп - в пределах нормы. Тем более, что в моей квартире фонит всё. Недавно привёз из дома комб Huges&Kettner, в доме молчал, как рыба, а здесь тоже фонил Бермудский долбанный квадрат
