Прикинул, что накальная обмотка должна быть на ток минимум 3 А.

СЛО100 это не тот усилитель, где нужно что то прикидывать. Всё давно прикинуто и проверено тысячами пользователей.

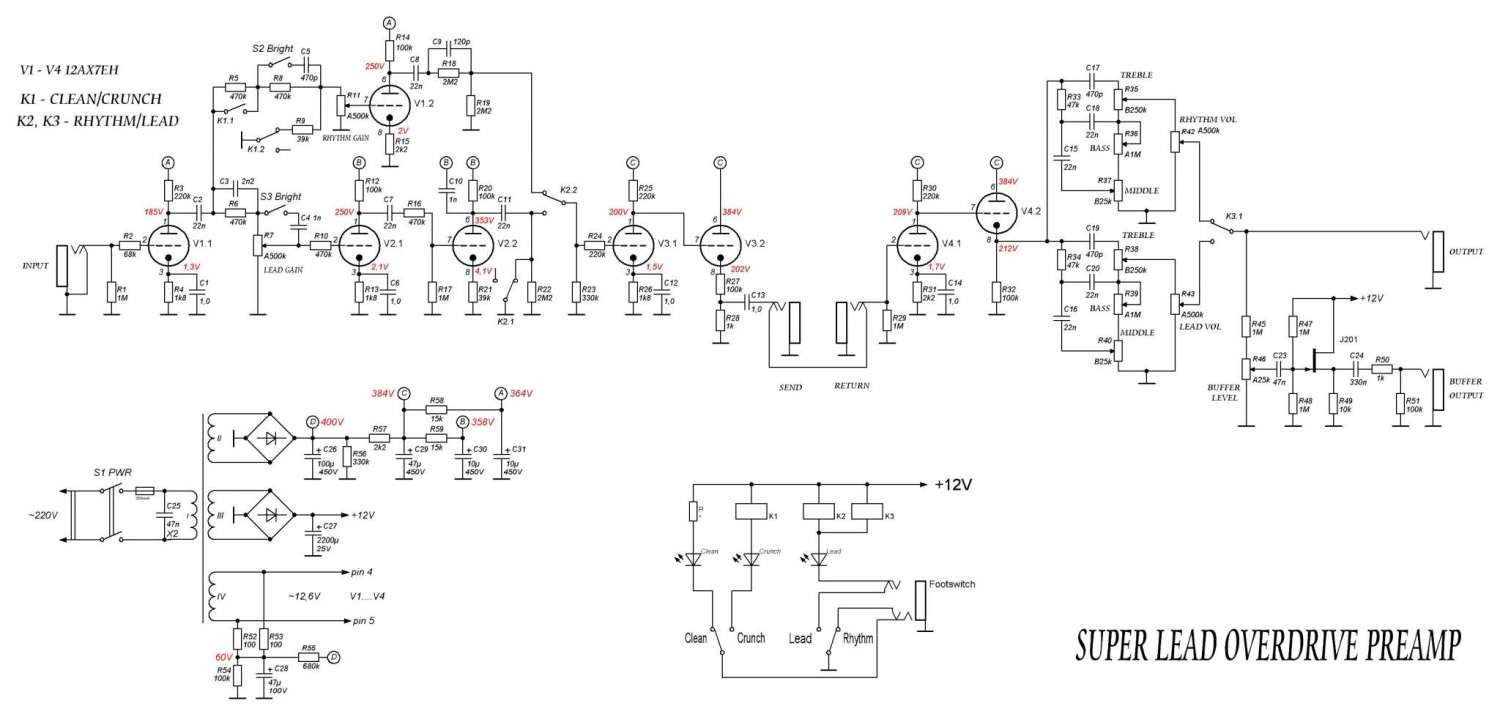

Вот схема со слоклона, там всё указано:

 SLOCLONE-OFFICIAL-SCHEM.pdf (736.44 КБ - загружено 672 раз.)

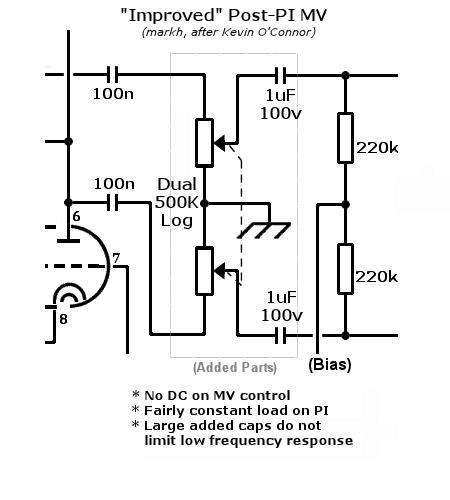

Такая схема подойдёт ?

Подойдёт конечно, только после регулятора, вместо кондёров 1uF ставь не более 0,047uF.

... и добавил:

Если в оконечнике будут лампы EL34, то нужно изменить сеточные резисторы. В первые сетки ставь как в маршаллах -  5,6к; во вторые 1к-5ватт.

Подойдёт конечно, только после регулятора, вместо кондёров 1uF ставь не более 0,047uF.

... и добавил:

Если в оконечнике будут лампы EL34, то нужно изменить сеточные резисторы. В первые сетки ставь как в маршаллах -  5,6к; во вторые 1к-5ватт.

Да, будут именно эти лампы )))  А можно вместо номиналов кондёров 100 нФ и 1 мФ  поставить например 47 и 47 нФ ? Чтобы в итоге было около 22 нф ?

В пояснении к картинке есть фраза, что кондёры 1мк добавлены, чтобы не ограничивать отдачу по басам

Ну это на мой вкус. Если не перегружать выходные лампы, то можно ставить и 1мкф. Если перегружать, то получается грязновато.
В оригинале стоят 47нан и с басами порядок.

Имхо, разделительные после фазика надо ставить как в оригинале, а после регулятора побольше.

Ты же знаешь такой маршал студио 15?

Вот у него заводской PPIMV как раз наоборот и поты включены не традиционно

High Hopes если не секрет где тор покупали

Дааа...
Чего то очень давно уже не собирали.

Завалялись у меня платы с ТТ SLOшные.
Давно лежали. Решил я это дело исправить и забабахать дешманский SLO.
Были закуплены Ерасовские трансформаторы. У ТВ-20 в варианте для 50Вт приведёнка близка к SLO.
Нарисовал укороченое шасси и решётки.

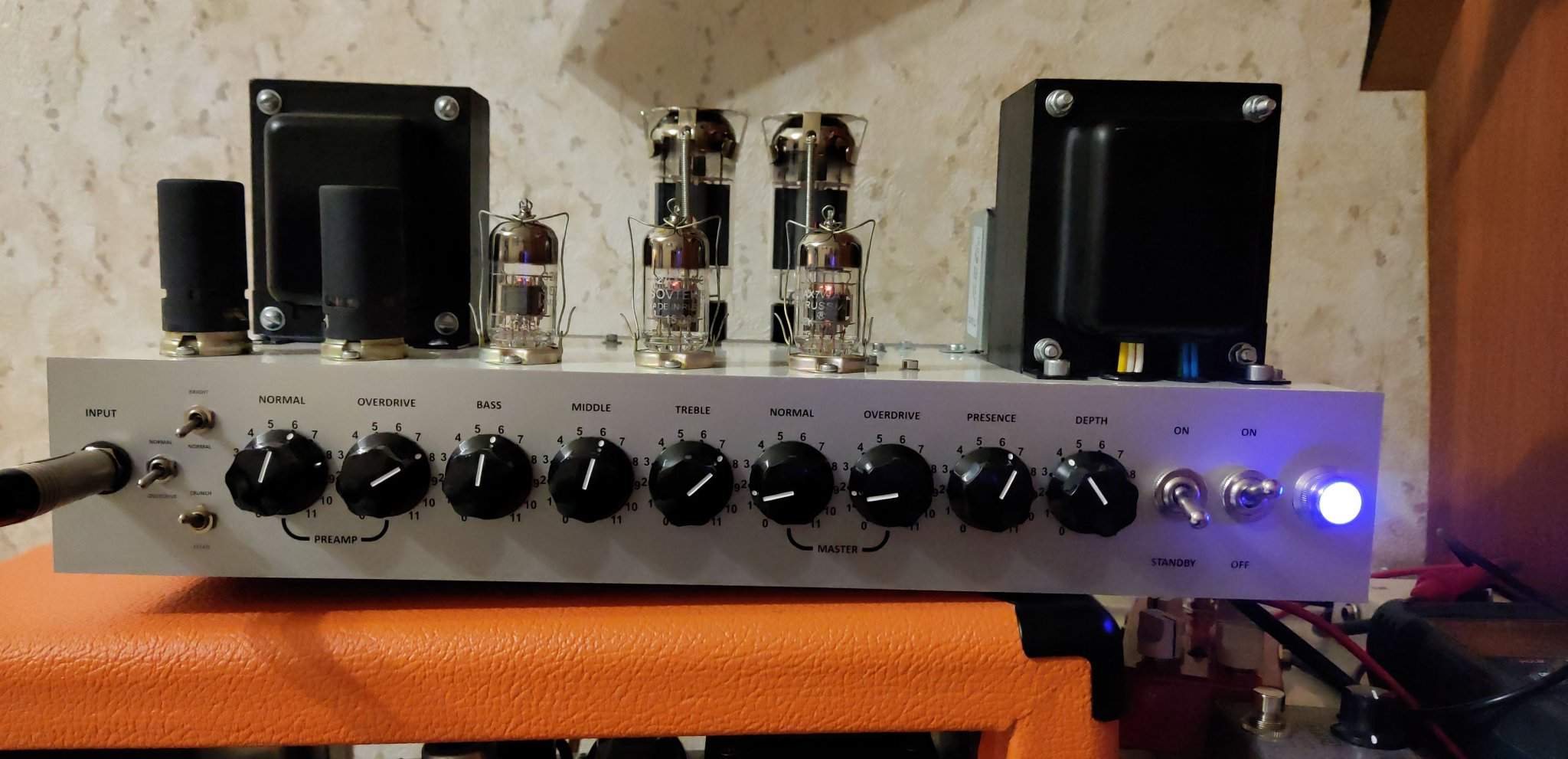

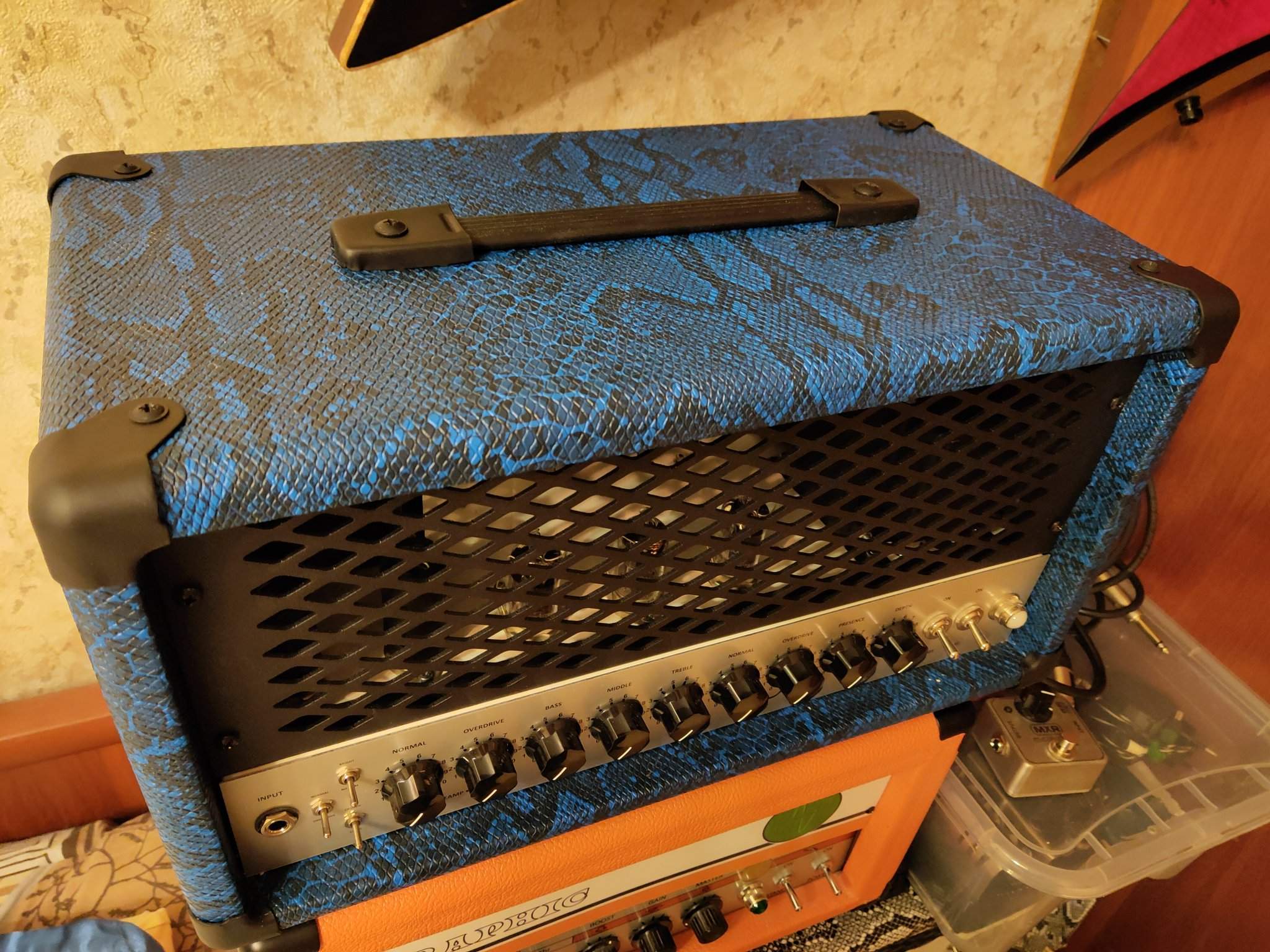

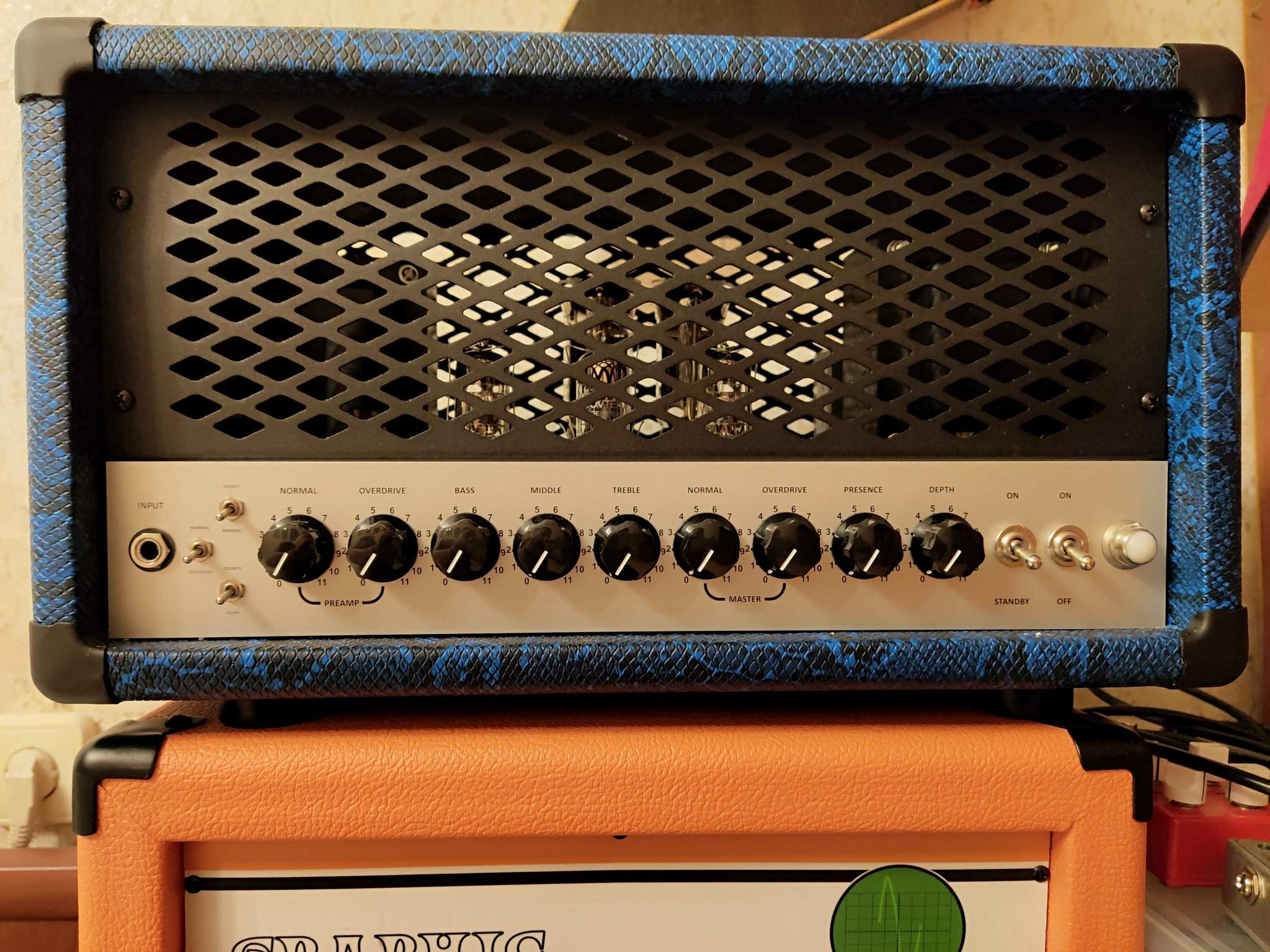

Ну и запилил собсна.
Звук очень похож на мой SLO клон, но почти в два раза дешевле.
