Оффлайн tiretrak Автор темы

  • Эксперт
  • *****
  • Сообщений: 1368
Re: уже не делаем Krank Krankenstein
« Ответ #225 : Октября 19, 2011, 08:31:59 »

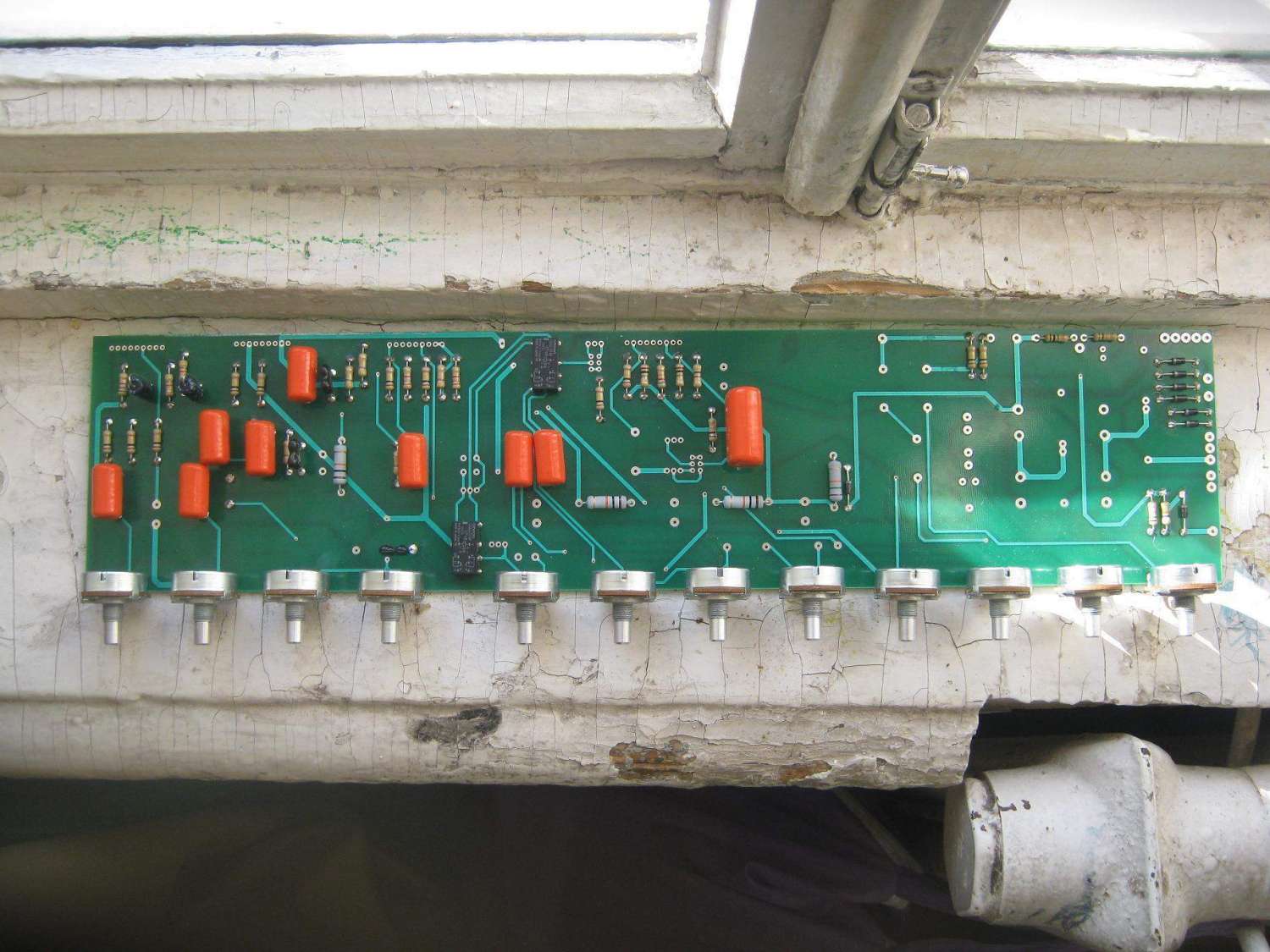

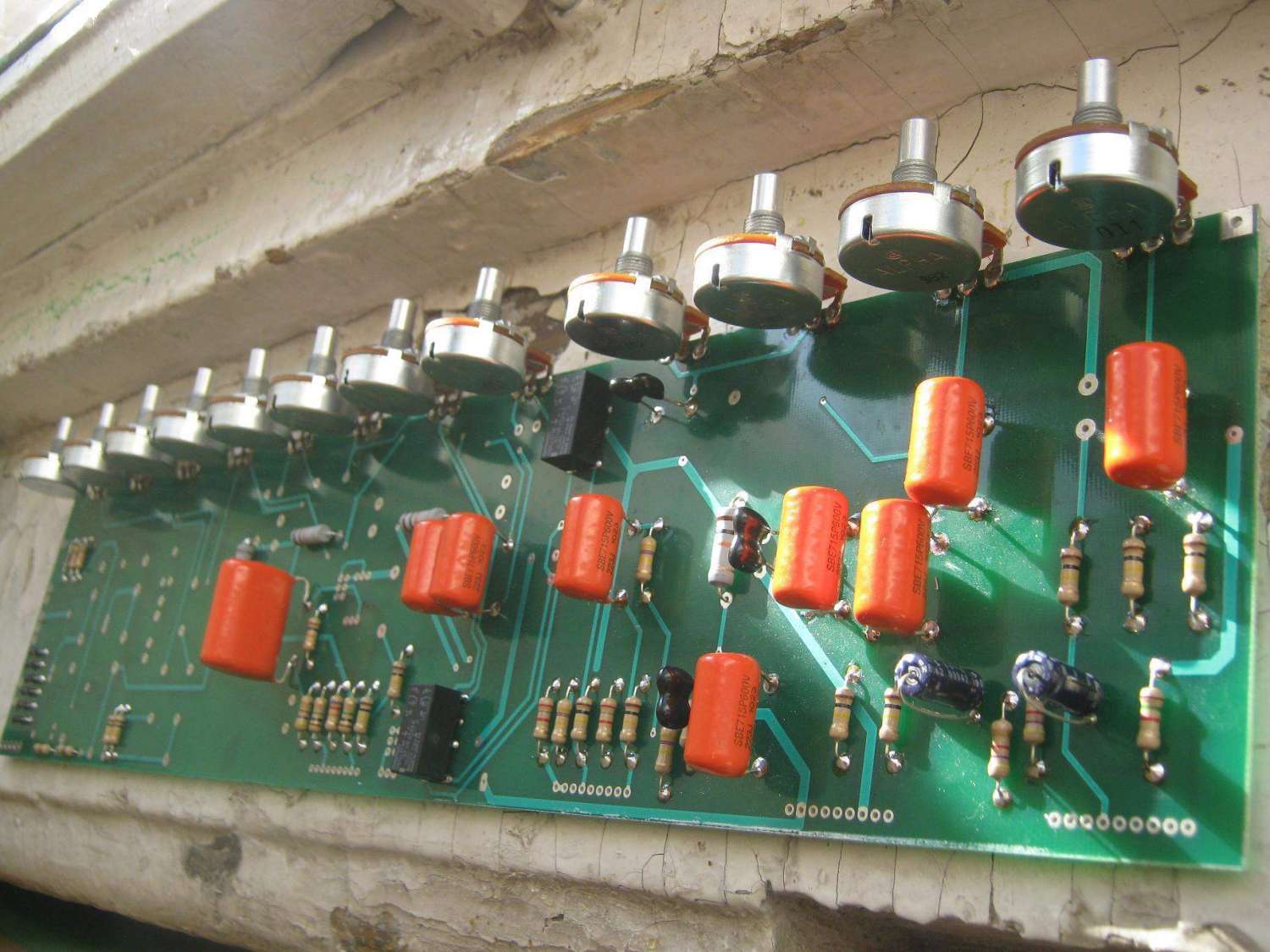

почти все распаял :D
осталось закупить электролиты,пару резисторов , лампы в конец.
прикрутить силовик
ps подумал . раз уж все закуплено,че не спаять то)
« Последнее редактирование: Октября 19, 2011, 08:34:11 от tiretrak »

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: уже не делаем Krank Krankenstein
« Ответ #226 : Октября 19, 2011, 08:43:34 »

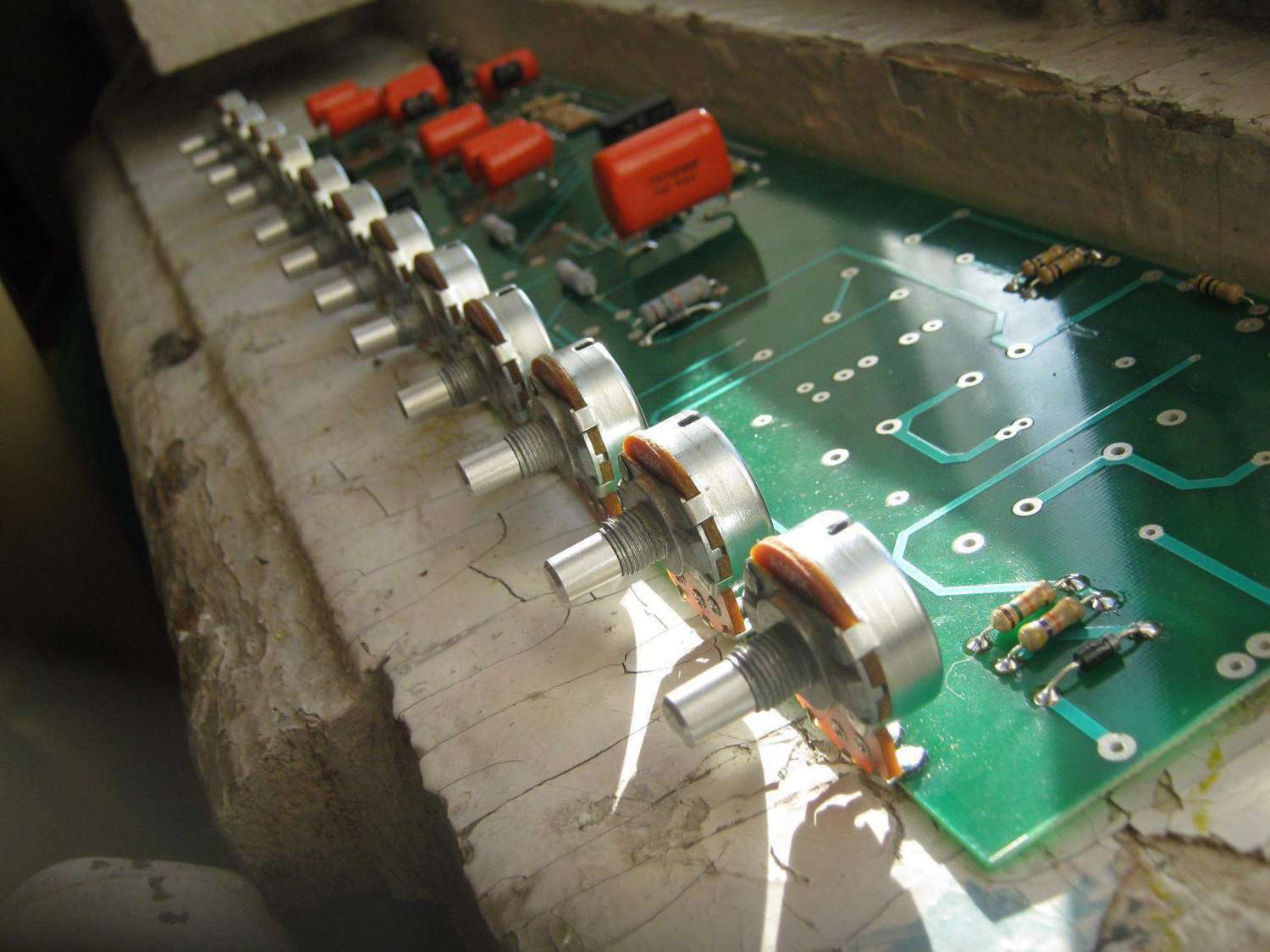

Ты попытался припаять потенциометры не предназначенные для установки на печатную плату. Ты их "приклеил" на дорожки сверху. В таком виде они рано или поздно оторвут контактную площадку. Потенциометры для установки на PCB выглядят вот так:

Оффлайн tiretrak Автор темы

  • Эксперт
  • *****
  • Сообщений: 1368
Re: уже не делаем Krank Krankenstein
« Ответ #227 : Октября 19, 2011, 08:58:16 »
Цитата: runing от Октября 19, 2011, 08:43:34
Ты попытался припаять потенциометры не предназначенные для установки на печатную плату. Ты их "приклеил" на дорожки сверху. В таком виде они рано или поздно оторвут контактную площадку. Потенциометры для установки на PCB выглядят вот так:


не поверишь . в оригинале кранк так же

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: уже не делаем Krank Krankenstein
« Ответ #228 : Октября 19, 2011, 09:00:20 »
Цитата: tiretrak от Октября 19, 2011, 08:58:16
не поверишь . в оригинале кранк так же

Так же как и у тебя? Странно, не подходящие это потенциометры, такой способ не надёжный.

Оффлайн tiretrak Автор темы

  • Эксперт
  • *****
  • Сообщений: 1368
Re: уже не делаем Krank Krankenstein
« Ответ #229 : Октября 19, 2011, 12:27:31 »
Цитата: runing от Октября 19, 2011, 09:00:20
Так же как и у тебя? Странно, не подходящие это потенциометры, такой способ не надёжный.
1.плата двусторонняя с метализацией отверстий
2.сверху, снизу и внутри отверстия олово. как бы оловянная клепка, которая держит потц.
3.потцы крепятся еще снаружи к шасси .
так что думаю надежно .

Оффлайн Мяталист

  • Ветеран форума
  • ******
  • Сообщений: 5743
  • Будь как все. Собирай JCM 800 и SLO 100
Re: уже не делаем Krank Krankenstein
« Ответ #230 : Октября 20, 2011, 10:48:22 »
Цитата: tiretrak от Октября 19, 2011, 12:27:31
1.плата двусторонняя с метализацией отверстий
2.сверху, снизу и внутри отверстия олово. как бы оловянная клепка, которая держит потц.
3.потцы крепятся еще снаружи к шасси .
так что думаю надежно .
Если аккуратно установить то массив всех площадок будет друг друга компенсировать, но все равно не хорошо так.

Оффлайн tiretrak Автор темы

  • Эксперт
  • *****
  • Сообщений: 1368
Re: все ж делаем Krank Krankenstein
« Ответ #231 : Октября 21, 2011, 17:42:05 »
прикрутил трансы . ох и не легкое это дело. дырки пришлось сверлить.
пилотный проект )
скажем так-черновой. много бы что переделал в шасси.

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: все ж делаем Krank Krankenstein
« Ответ #232 : Октября 21, 2011, 18:00:30 »
А большая плата к шасси крепится или только на потенциометрах висит?

Оффлайн tiretrak Автор темы

  • Эксперт
  • *****
  • Сообщений: 1368
Re: все ж делаем Krank Krankenstein
« Ответ #233 : Октября 21, 2011, 18:19:39 »
Цитата: runing от Октября 21, 2011, 18:00:30
А большая плата к шасси крепится или только на потенциометрах висит?
с одной стороны на потцах с другой на болтах.
меня вот какой вопрос интересует- выходные лампы оч близко к силовику. черевато?
« Последнее редактирование: Октября 21, 2011, 18:24:18 от tiretrak »

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: все ж делаем Krank Krankenstein
« Ответ #234 : Октября 21, 2011, 18:27:24 »
Насколько близко? У тебя же все размеры как у оригинала или нет?

Оффлайн tiretrak Автор темы

  • Эксперт
  • *****
  • Сообщений: 1368
Re: все ж делаем Krank Krankenstein
« Ответ #235 : Октября 21, 2011, 18:32:52 »
Цитата: runing от Октября 21, 2011, 18:27:24
Насколько близко? У тебя же все размеры как у оригинала или нет?

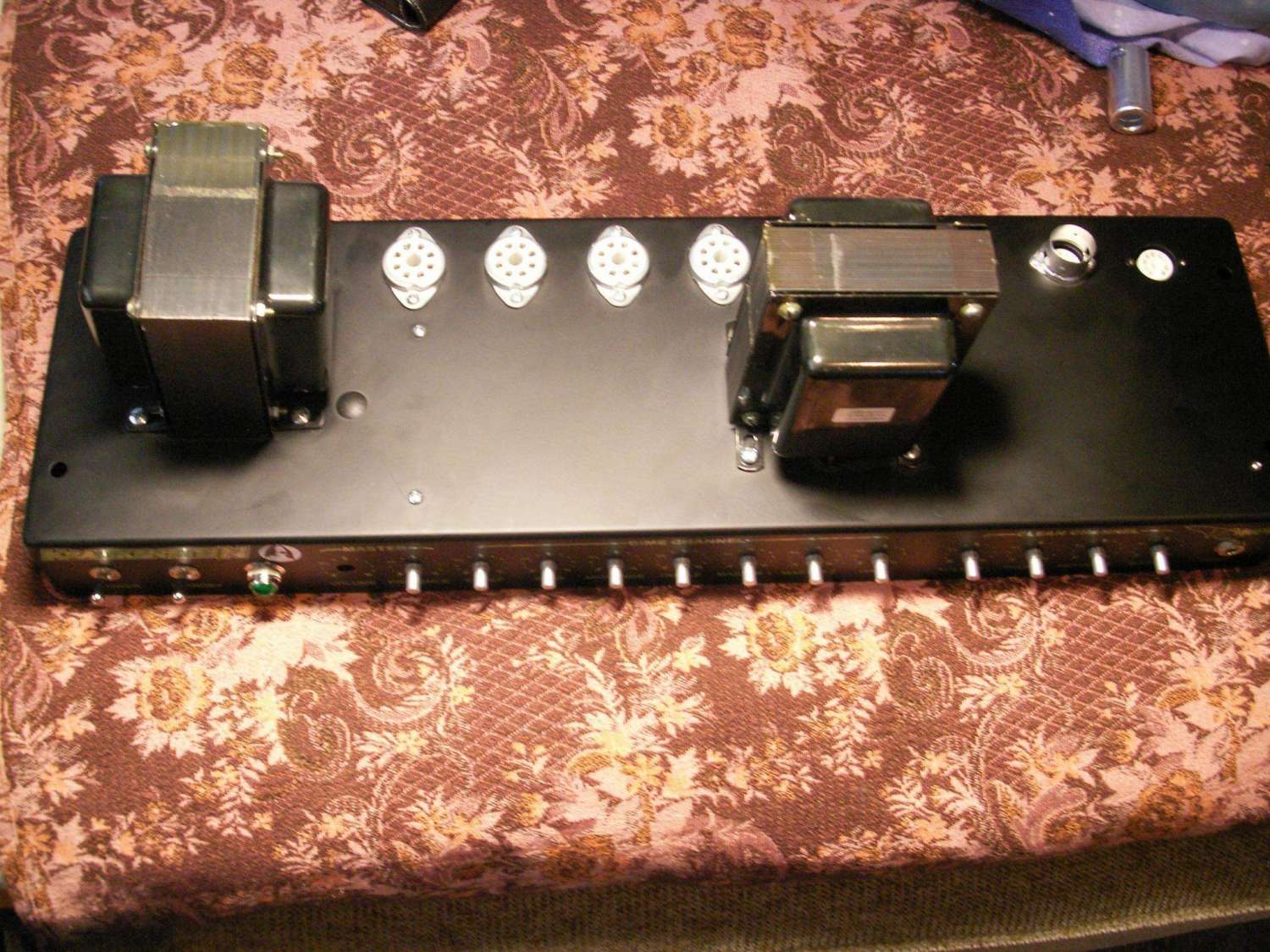

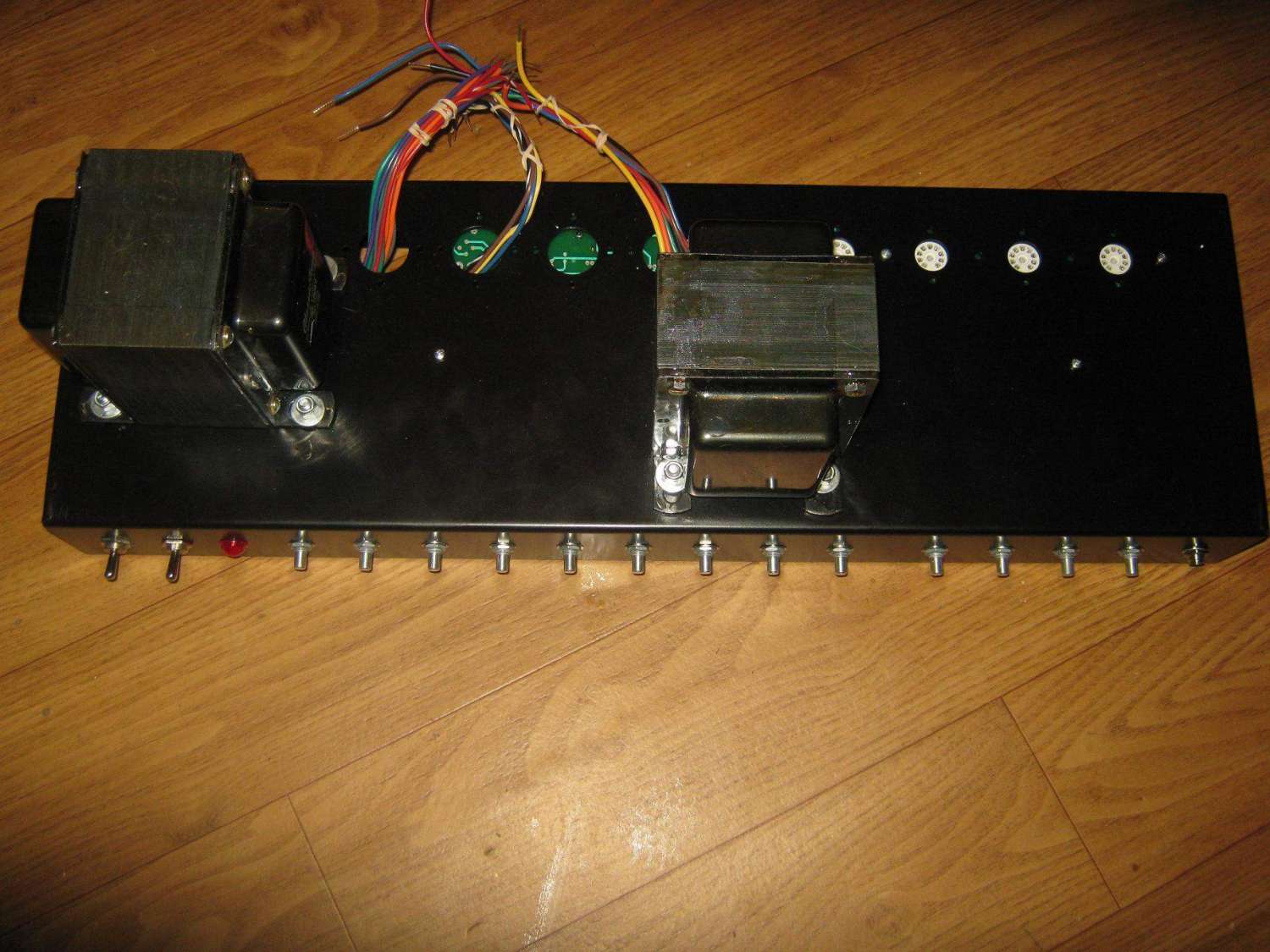

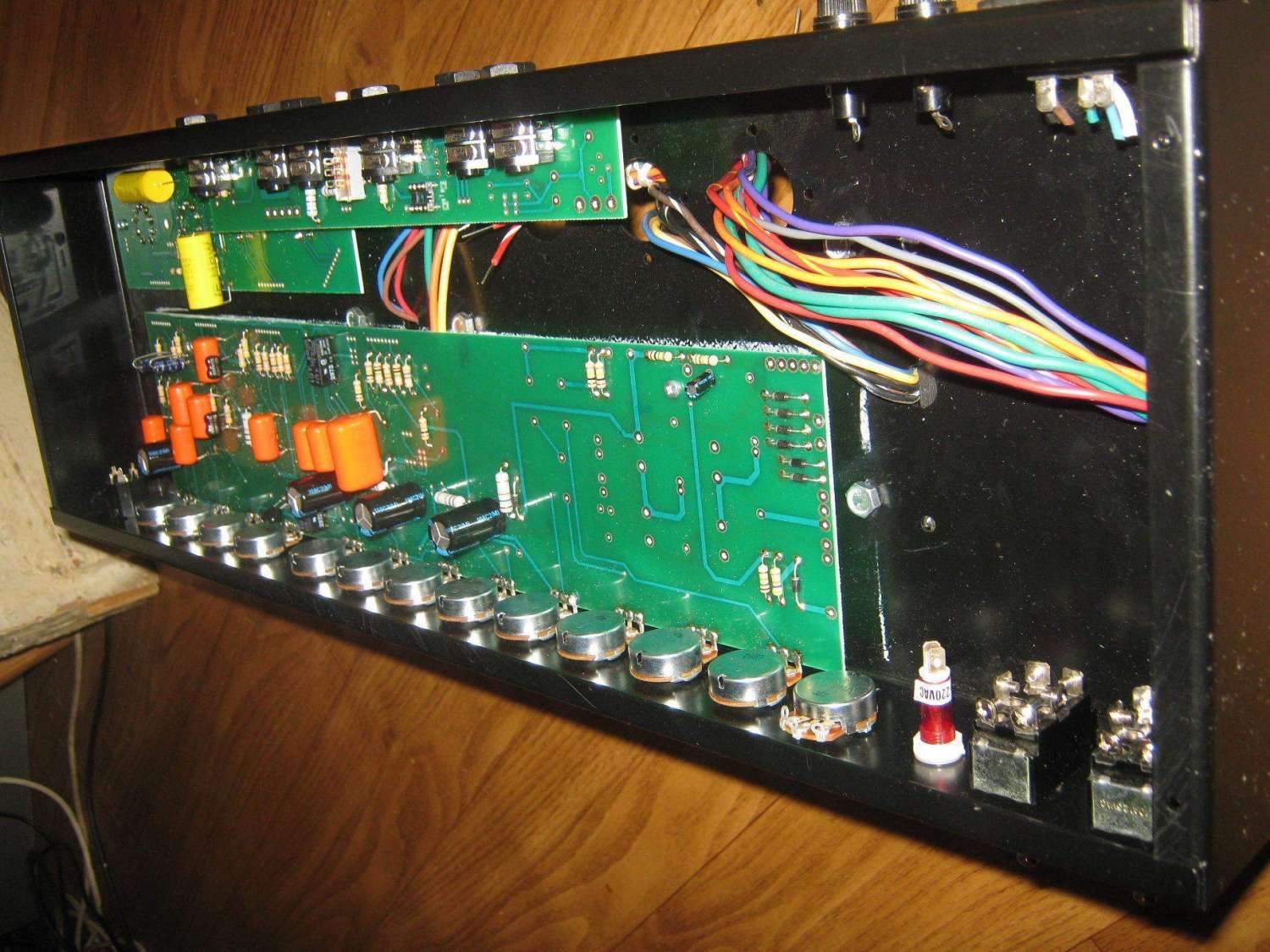

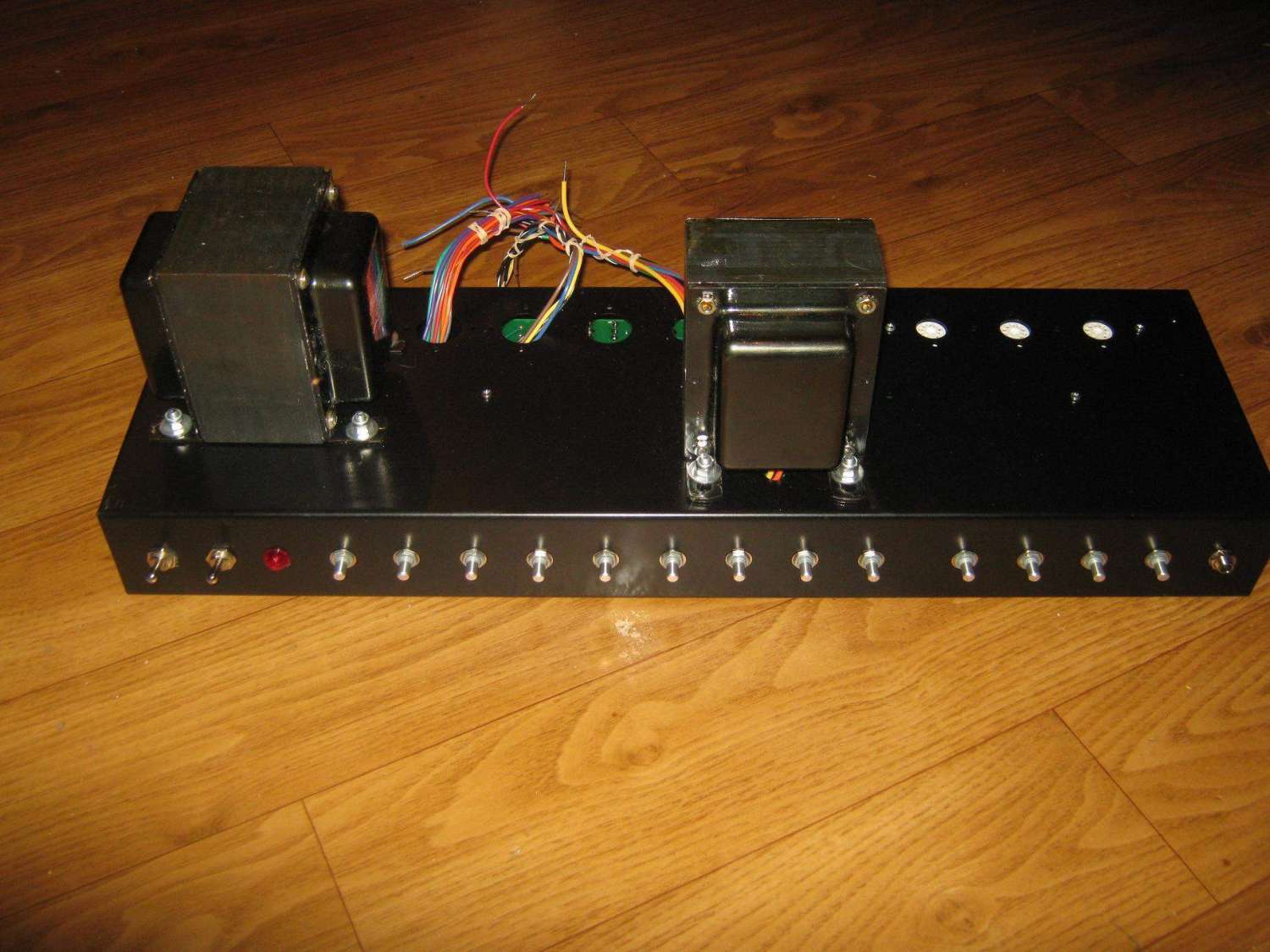

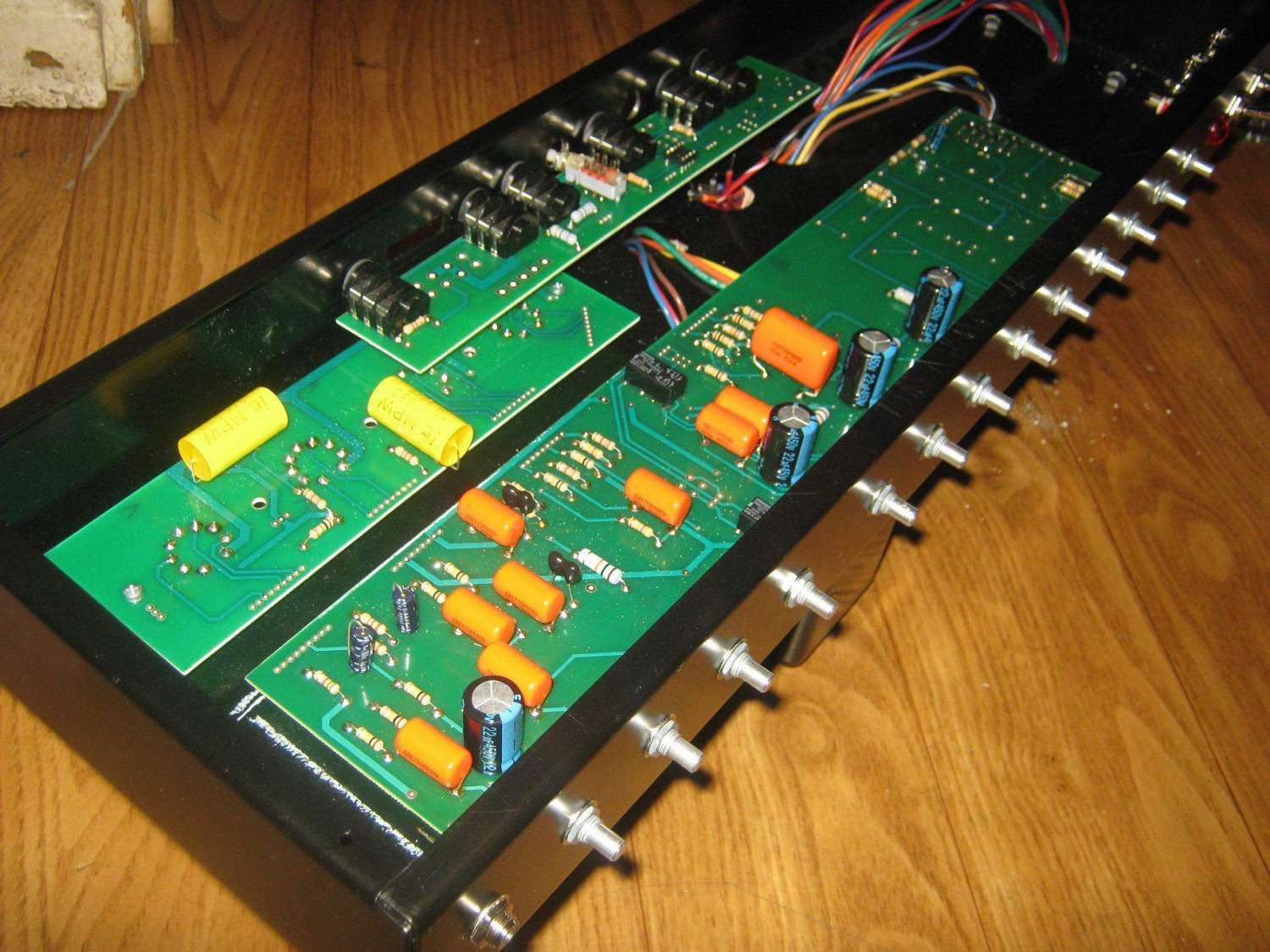

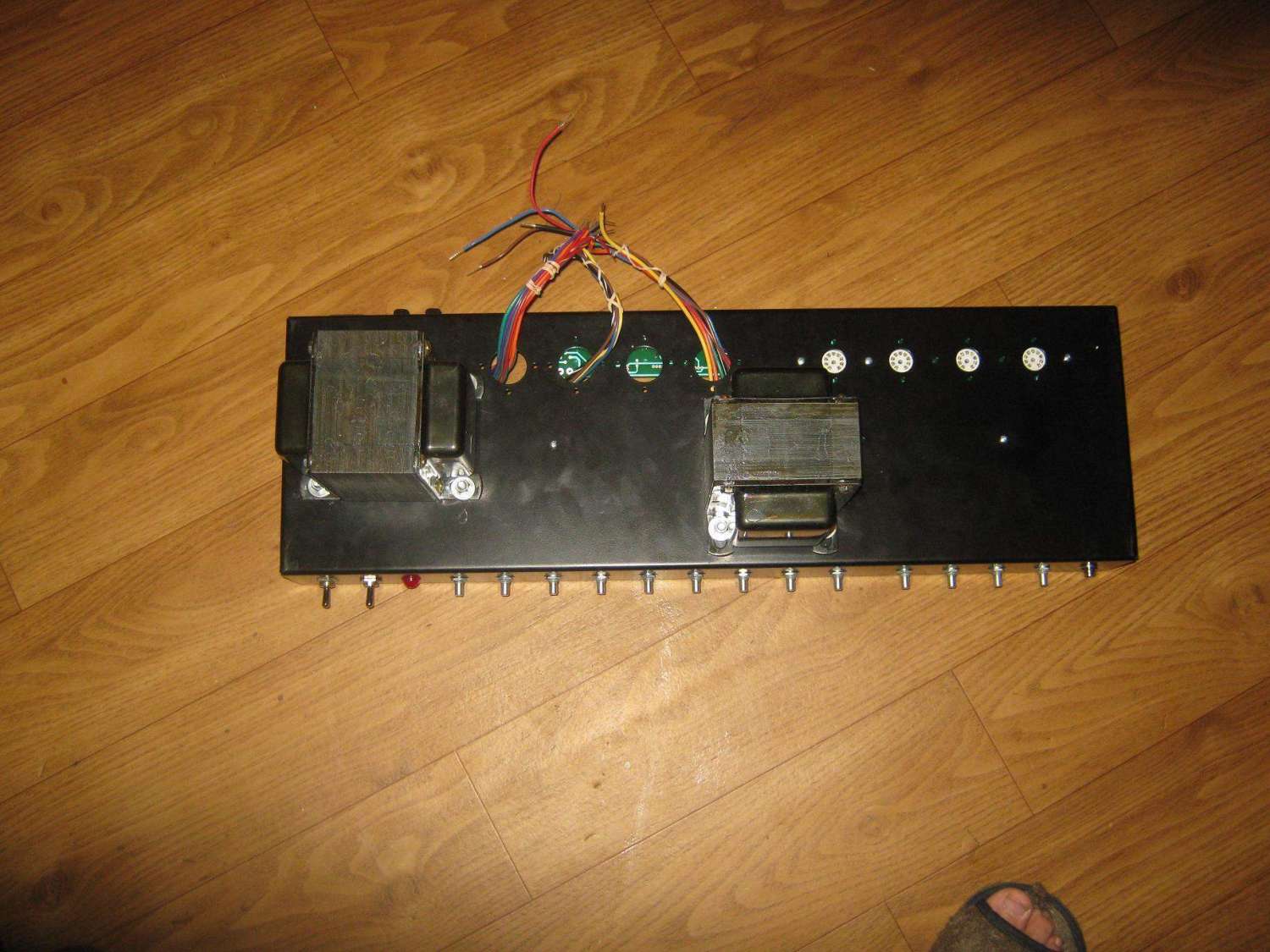

вот фото.
еще проводы с выходника выходят прямо под основной платой.будут наводки ?
хотя в оригинале так же вроде.
« Последнее редактирование: Октября 21, 2011, 18:36:39 от tiretrak »

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: все ж делаем Krank Krankenstein
« Ответ #236 : Октября 21, 2011, 18:42:33 »
Тебе нужно было силовой трансформатор сместить ближе к переднему краю. На одной линии с выходником, тогда и расстояние от ламп будет дальше.

Оффлайн tiretrak Автор темы

  • Эксперт
  • *****
  • Сообщений: 1368
Re: все ж делаем Krank Krankenstein
« Ответ #237 : Октября 21, 2011, 18:53:02 »
Цитата: runing от Октября 21, 2011, 18:42:33
Тебе нужно было силовой трансформатор сместить ближе к переднему краю. На одной линии с выходником, тогда и расстояние от ламп будет дальше.
учту. если что ,переставлю.

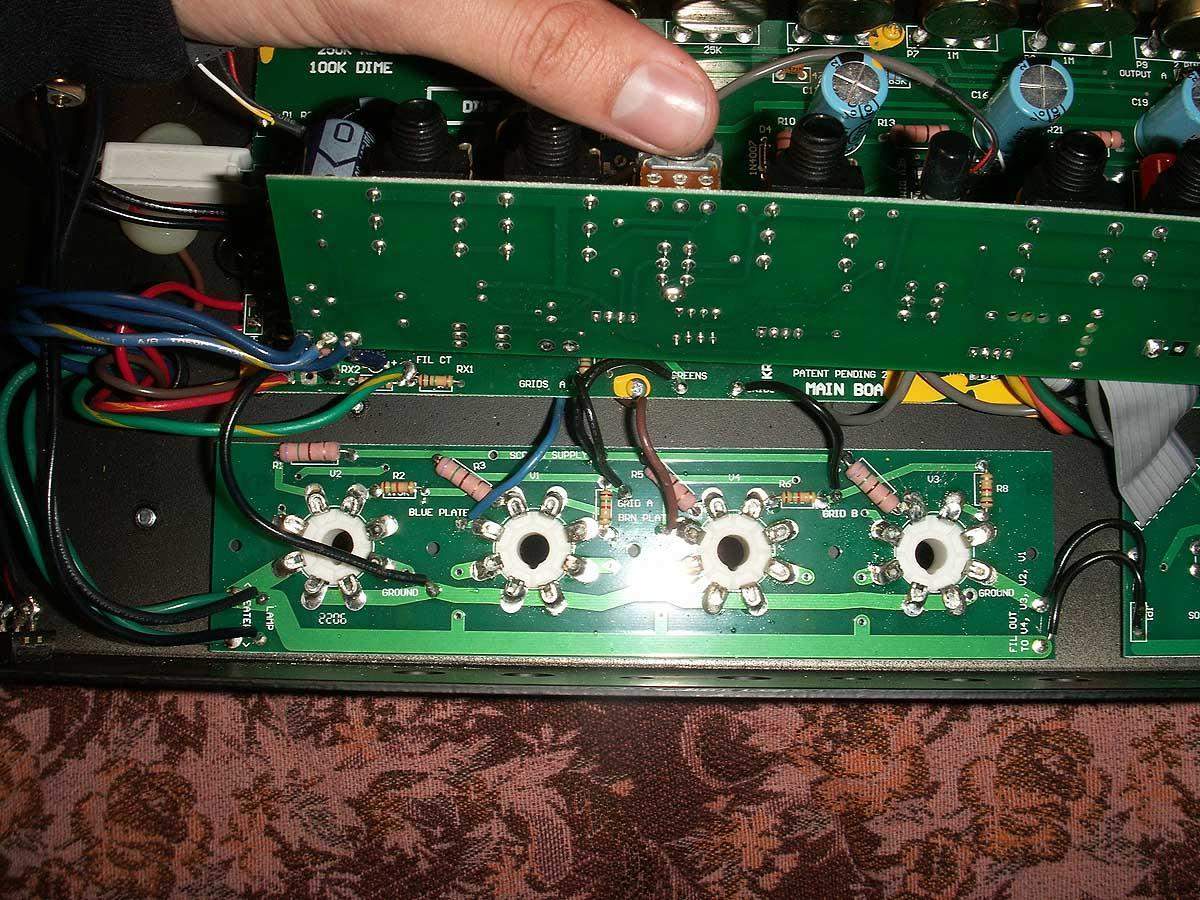

хотя вот в оригинале как.
еще в оригинале в оконечнике резисторы на 2 ватта. не мало ли

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: все ж делаем Krank Krankenstein
« Ответ #238 : Октября 21, 2011, 19:25:46 »
Так у тебя видимо шасси короче, чем в оригинале, вот и получилось, что транс ближе к лампам. Ты или во всём копируй оригинал, в том числе и в размере шасси, или оптимизируй по месту.

Цитата: tiretrak от Октября 21, 2011, 18:53:02
еще в оригинале в оконечнике резисторы на 2 ватта. не мало ли

В каком месте там 2ватта?

Оффлайн tiretrak Автор темы

  • Эксперт
  • *****
  • Сообщений: 1368
Re: все ж делаем Krank Krankenstein
« Ответ #239 : Октября 21, 2011, 19:38:29 »
Цитата: runing от Октября 21, 2011, 19:25:46
В каком месте там 2ватта?
