Диоды в дисторшне
« : Января 06, 2016, 23:23:42 »
Доброе время суток)
Переодические вижу в схемах перегрузов два противоположенно вставленных диода, насколько я понял, они усиливают перегруз.
Как именно это работает, можно ли вставить это штуку в ламповую схему, в валв кастер, к примеру?)

Оффлайн Oldvist

  • Опытный
  • ****
  • Сообщений: 947
  • Репутация: +190/-0
Re: Диоды в дисторшне
« Ответ #1 : Января 07, 2016, 00:26:03 »
Эти два диода, открываясь, и ограничивают сигнал. В зависимости от типа диодов - они при разном пороге открываются (кремний, германий, шоттки, светодиоды), от этого зависит спектр сигнала после ограничения. Так как диод - токовый прибор, то и совать его если только после катодного повторителя, только вопрос - а зачем?

Оффлайн Лёха2009

  • Опытный
  • ****
  • Сообщений: 567
  • Репутация: +27/-1
Re: Диоды в дисторшне
« Ответ #2 : Января 07, 2016, 06:06:22 »
В JCM900 помоему даже диоды стоят.

Оффлайн АС-ГЕРИНГА

  • Новичок
  • *
  • Сообщений: 86
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Re: Диоды в дисторшне
« Ответ #3 : Января 07, 2016, 10:28:55 »
Можно. Я так делал одному кидале. Пытался кинуть на бабки, ну я ему сделал "ламповый" перегруз на диодах :). Просто надо место соединения диодов(верхнее по схеме), соединить с сигнальной цепью через резистор. Номинал не помню, но в пределах 100-300 кОм.

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 7943
  • Репутация: +1934/-62
  • не шарю ваще
Re: Диоды в дисторшне
« Ответ #4 : Января 07, 2016, 10:48:02 »
много где такое встречается. самый простой перегруз

Оффлайн Geezer

  • Эксперт
  • *****
  • Сообщений: 2815
  • Репутация: +319/-12
  • Atypique
Re: Диоды в дисторшне
« Ответ #5 : Января 07, 2016, 13:17:54 »
Цитировать
насколько я понял, они усиливают перегруз.
Как именно это работает
Тут правильно был упомянут дополнительный резистор, который обязательно должен быть включен последовательно с диодной парой, в данном случае после конденсатора С7.

Как всё это работает? Рассмотрим процесс для удобства в обратном порядке.

Допустим, мы используем обычную кремниевую пару.
При приложенных к ней напряжениях сигнала менее 0,6 вольта (приблизительно) рабочая точка их вольтамперной характеристики находится на нуле, диоды практически ничего не проводят и влияния на звук не оказывают.

При увеличении сигнала рабочая точка поднимается по кривулине характеристики вверх и диоды начинают приоткрываться - у них появляется некоторая проводимость. В результате перераспределения проводимости между дополнительным резистором и внутренней проводимостью диодов верхушка синуса начинает плющиться.

При дальнейшем увеличении сигнала рабочая точка поднимается по кривулине ещё выше и диоды открываются ещё больше - их проводимость растёт. Верхушка сигнала плющится ещё больше и синус приобретает вид трапеции со сглаженными углами.

При дальнейшем увеличении сигнала трапеция превращается в прямоугольник со сглаженными углами, которые заостряются всё больше и больше.

В реальности всё происходит наоборот: жёсткое ограничение переходит в мягкую компрессию и затем выход в чистый. Степень жёсткости звука и плавность выхода в чистый зависит от формы и наклона вольтамперной характеристики диодов, то есть от материала их полупроводника: германий, кремний, арсенид галлия (светодиоды).

Усиливает ли диодная пара перегруз? Как ни странно, да. За счёт многократного снижения громкости в результате вносимых ею искажений. Поясню: если транзистор, который находится перед этой парой, создаёт ограничение с размахом 9 вольт, то диодная пара после него ограничивает на уровне 0,6 вольт, то есть, теряя в громкости, имеем усиление искажений 9:0,6=15 раз.

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10106
  • Репутация: +1254/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Диоды в дисторшне
« Ответ #6 : Января 07, 2016, 14:45:08 »
Дмитрий Владимиров, могу прислать лекции по смехотехнике там есть и про ограничители и про селекторы и всё такое

Оффлайн Дмитрий Владимиров Автор темы

  • Новичок
  • *
  • Сообщений: 33
  • Репутация: +0/-0
Re: Диоды в дисторшне
« Ответ #7 : Января 07, 2016, 15:30:41 »
Просто надо место соединения диодов(верхнее по схеме), соединить с сигнальной цепью через резистор. Номинал не помню, но в пределах 100-300 кОм.
Как именно это сделать? Резистор поставить прямо в сигнальную цепь перед диодами, или припаять одну ножку резистора в место соединения диодов, а вторую на сигнальную цепь? Диоды с какими параметрами лучше всего подойдут?
Дмитрий Владимиров, могу прислать лекции по смехотехнике там есть и про ограничители и про селекторы и всё такое
Пришлите, пожалуйста, мне будет полезно почитать)
« Последнее редактирование: Января 07, 2016, 15:32:15 от Дмитрий Владимиров »

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10106
  • Репутация: +1254/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Диоды в дисторшне
« Ответ #8 : Января 07, 2016, 17:50:19 »
Дмитрий Владимиров, https://yadi.sk/i/eRis1whyezoP4

Оффлайн АС-ГЕРИНГА

  • Новичок
  • *
  • Сообщений: 86
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Re: Диоды в дисторшне
« Ответ #9 : Января 07, 2016, 19:46:36 »

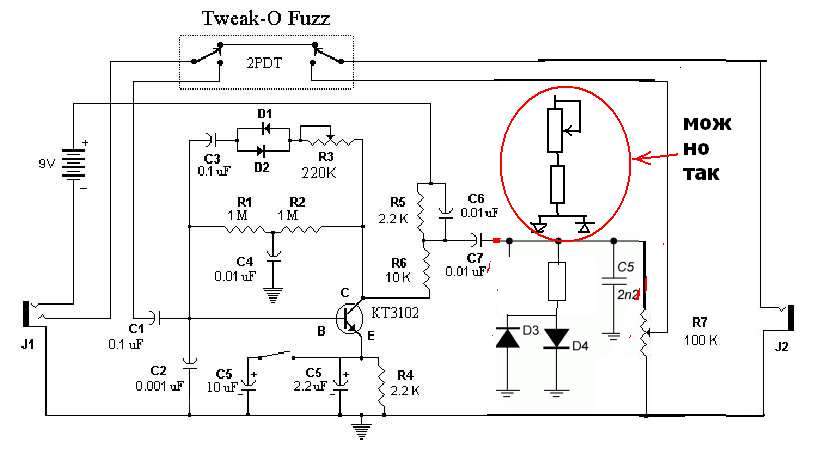

Дмитрий Владимиров, я нарисовал как. В круге вариант как регулировать гейн. К примеру потенциометр 200к, а постоянный резистор 50 к.

Оффлайн Geezer

  • Эксперт
  • *****
  • Сообщений: 2815
  • Репутация: +319/-12
  • Atypique
Re: Диоды в дисторшне
« Ответ #10 : Января 07, 2016, 20:36:02 »
А можно R6/10k заменить потенциометром такого же номинала, а С7 (левый вывод) припаять на его средний вывод через резистор в несколько кОм.
Тогда в верхнем положении движка усиление будет как есть, а в нижнем - существенно больше.
Кстати, ёмкость С7/0,01 мкФ слишком мала - она будет здорово съедать низы. Обычно перед диодной парой ставят 1,0...10 мкФ.
