Диоды в схеме перегруза
« : Января 22, 2023, 20:16:43 »

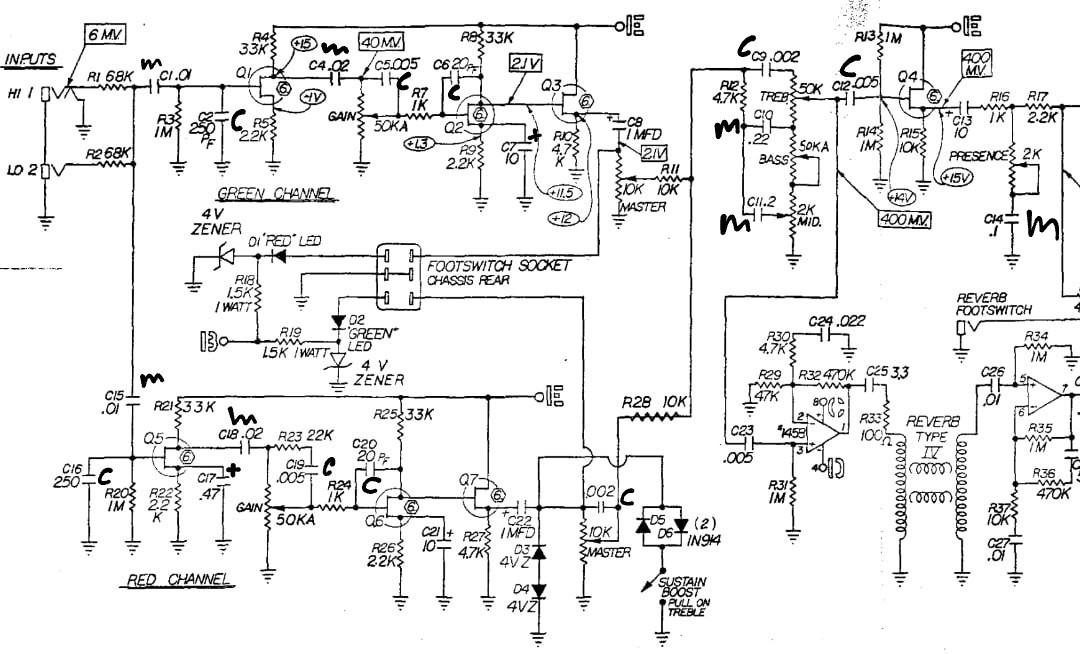

Всем привет! Подскажите, какую роль в этой схеме выполняют стабилитроны D3 и D4? Обычно ведь для клиппинга ставят диоды как D5 и D6. Заранее благодарю!
« Последнее редактирование: Января 22, 2023, 20:18:50 от andrewrussel »

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 8244
  • Репутация: +1843/-248
  • Мнение - не повод получить пулю сразу.
Re: Диоды в схеме перегруза
« Ответ #1 : Января 22, 2023, 20:21:40 »
Это очевидно зенеровские диоды или стабилитроны, типа того, что у футсвича видно. Они тоже используются для клиппинга, но порог ограничения больше, чем D5-D6

Оффлайн Валентин Гаврилов

  • Эксперт
  • *****
  • Сообщений: 2271
  • Репутация: +656/-4
  • Long live Rock-n-Roll !!
Re: Диоды в схеме перегруза
« Ответ #2 : Января 22, 2023, 20:23:02 »
D3 и D4  обеспечивают клиппинг , как и D5 D6 , но с меньшим сустейном и более высоким уровнем (+\- 4,5 В)  ограничения

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3942
  • Репутация: +650/-7
  • хейтер и пессимист :crazy:
Re: Диоды в схеме перегруза
« Ответ #3 : Января 22, 2023, 20:30:31 »
andrewrussel,
Ну если проанализировать схему...
Питание 15в, Амплитуда сигнала после Q7 может быть 7в в пределе. Стабилитроны D3-D4 будут ограничивать амплитуду на уровне 4в судя по маркировке. Далее параллельно им видим D5-D6, подключаемые тумблером Sustain Boost. Они будут резать сигнал на уровне 0,8в примерно, что субъективно по ощущениям будет равно как раз увеличению сустейна.
Так что на схеме всё нарисовано, надо только прочитать :)

... и добавил:

Валентин Гаврилов, Опередил  :alc:

Оффлайн andrewrussel Автор темы

  • Новичок
  • *
  • Сообщений: 86
  • Репутация: +5/-0
Re: Диоды в схеме перегруза
« Ответ #4 : Января 22, 2023, 20:42:03 »
Alex_SG, питание 24В, а читать схемы я не умею :)
