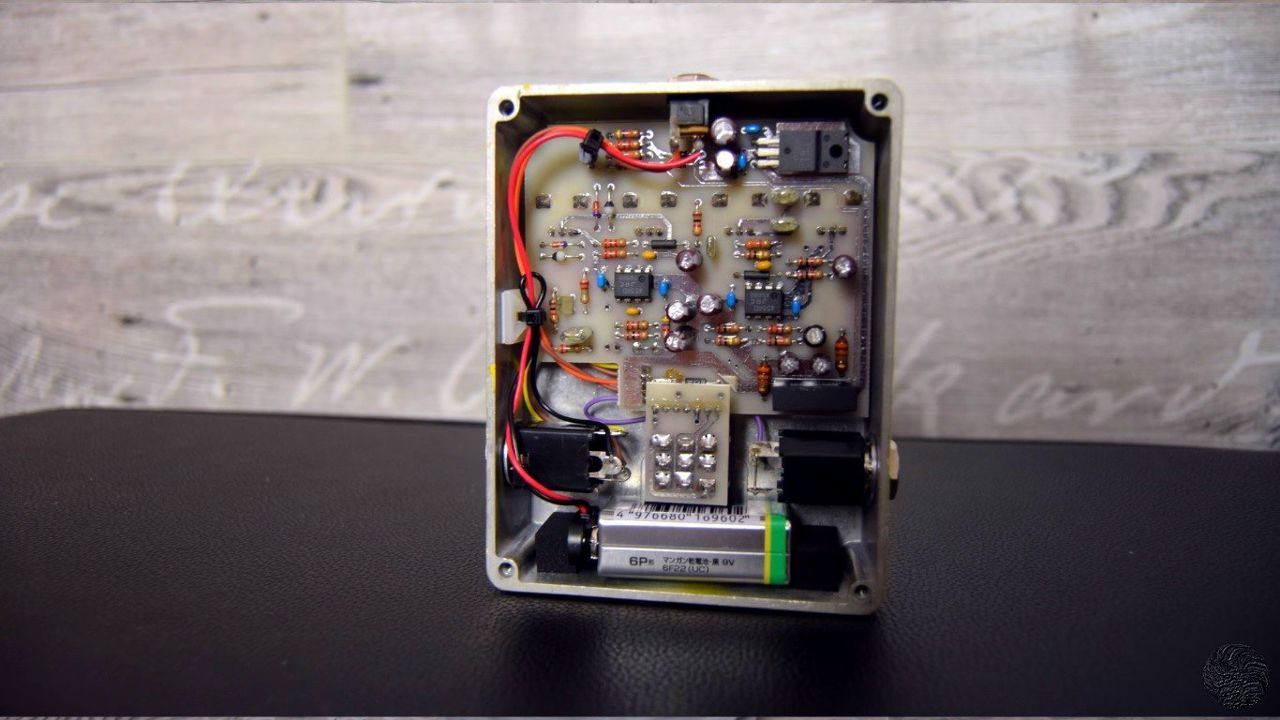

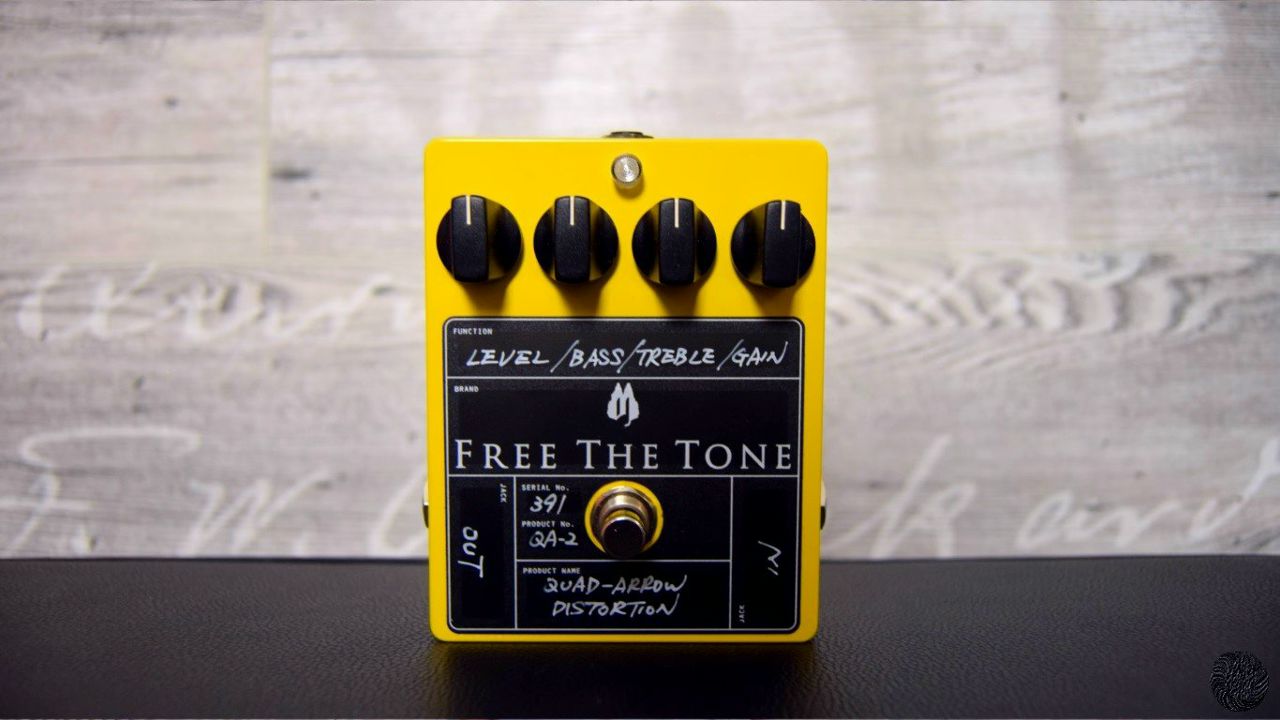

Всем доброго времени суток. Недавно посмотрел обзор на QUAD ARROW QA-2 и подумал что она реально очень крутая, но очень дорогая - примерно 500уе, все что у меня получилось это вырезать из обзора на педаль пару важных картинок для клонирования, но сам сделать клона  не могу, т.к. опыта и знаний не так много как хотелось бы, надо нарисовать схему, в этой педали есть преобразователь, который делает из 9 воль 15, из-за чего в этой педале звук более пробивной и сочный, чем во всех остальных ее собратьях, помогите пожалуйста составить схему и печатку, на фото я разглядел 2 операционных усилителя 4558d
если фотки не загрузились, то архив можно скачать в большом разрешении по ссылке
Ссылка на сайт производителя

обзор педали можно посмотреть

тут

что это за адов самопал?

Вот ссылка на сайт производителя, какие-то япошки клепают, стоит не кисло

Денис Волков, красиво оформленный сайт еще не признак солидности конторы. По факту, скорее всего это какой-то дядя, может быть два дяди, паяющие в гараже все это дело. Так на самом деле функционирует 90% темошнего бутика. А монтаж выглядит действительно как самопал, хороший, аккуратный но самопал.
Что касается клонирования, то даже десятка фотографий в разных ракурсах, будет недостаточно для этого.

Жалко, звук очень мощный и прикольный, я может еще фотку второй стороны достану, если владелец сие девайса отпишет

Денис Волков, при современном обилии производителей, такого рода изделий превеликое множество. Из них очень много чего уже давно разрисовано и повторено.  За частую восприятие зависит от эффектности подачи обзорщиком. А если еще в качеств "соперников", при сравнении лоб в лоб, выбирать что-то из низового сегмента, то и кое что шоколадкой может показаться

согласен, но хочется попробовать сделать что-то подобное, даже пускай это будет и не клон 1 в 1

ЛУТ за 500$

Как пример - Lionsound 14. Более чем достойный звук, да и сам автор тут, на ГП схему выложил. Повторяй. На ютубе есть сэмплы и обзоры. Имею оригинал и могу с уверенностью сказать, что сделано внутри на порядок лучше.

по существу . фотки надо покрупней и с обоих сторон платы. готов по разбираться

akl, Кто тебе сказал, что это обязательно ЛУТ? Заводские печатки без маски выглядят абсолютно аналогично. Для ЛУТ слишком качество высокое.
