Запустил я что-то всё. Ленивый стал

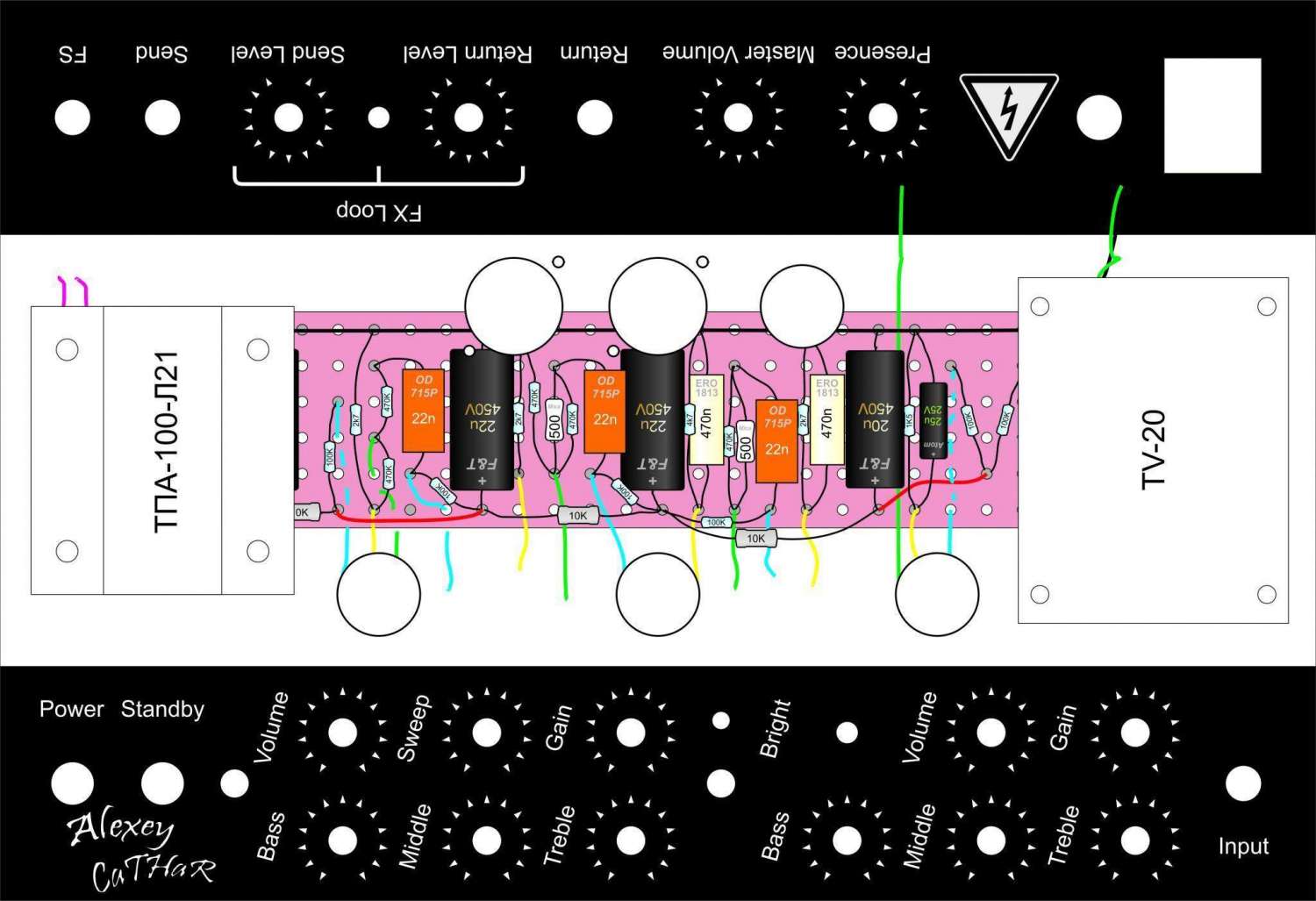

Сделал последнюю ревизию схемы. Пассивную петлю(
https://guitarplayer.ru/attach/186749-606740.jpg) не перерисовывал.
Затупливаю мальца в расчёте тока обмоток сетевого трансформатора. Проверьте плз.
Накал ламп оконечника:6,3 В по 0,45 А на каждую. Итого: 0,9 А (5,67 Вт).
Накал преда+ФИ:12 В по 0,15 А на каждую. Итого: 0,6 А (7,2 Вт).
Коммутация релюшками и фонарики светодиодов:Реле вот такие.
http://www.chipdip.ru/product/trs-12vdc-sb-l15-r.aspx12 В по 0,01А на каждую. Итого: 0,02 А (0,24 Вт).
Светодиод через резистор от 12 В с током 0,02 А(0,24 Вт).
Анодка:Оконечный каскад.При Ua = 400 В, ток будет 0,05 А (20 Вт).
Ибо фиксированное смещение.
Пред +ФИ:Пусть ток через каждый триод 0,001 А(3,2 Вт).
Это если без учёта падения напряжения там и тут, прикинем с небольшими допуском.
~6,3 В: 1 А (6,3 Вт)
~14 В: 1 А (14 Вт)
~285 В: 0,1 А (28,5 Вт)
~85 В: 0,01А (1 Вт)
Итого: 50 Вт.
И в заключении ТПА-60 или ТПА-100?
