Вот закидают же тухлыми яйцами, но вот тут уж точно поможет осциллограф  .

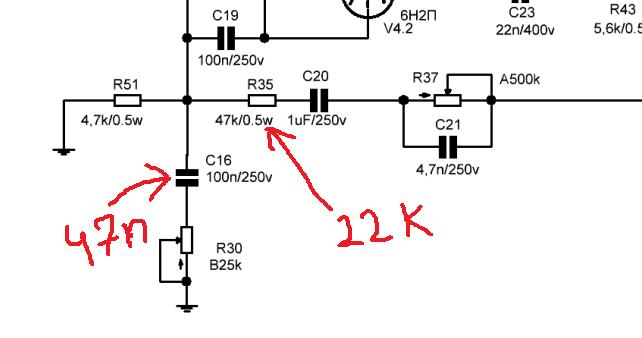

А кстати презенс можно 10ком поставить? Просто на руках только на 10ком с С характеристикой есть.

Понял, спасибо.
Запирание это вылечилась увеличением самого нижнего резистора 4,7ком до 10ком в фи.
Насколько помню в темах про гу про это  писал кто то, вроде усиление фи снизить.

Вот. Только питание вторых сеток на макете на полевике, но переделаю на стабилитроны для простоты.


Нашел кстати вот такой дроссель, может вместо R59 его поставить, или лишнее?

Подскажите а как мне стендбай организовать? Точнее мне понятно как организовать, просто вот на смещение у меня отдельный транс стоит, можно ли подавать смещение при выключенной анодке?

Дошли руки проверить - а что там с токами анодов в моём усе на лампе ГУ-17.
Вот говорили люди, что лампа кривая в плане половинок, как турецкая сабля, а я не верил. Получается, что довольствоваться измерением тока на ОБЩЕМ катоде - не достаточно.
У лампы, которая пару лет простояла в усилителе токи анодов были 26,2мА и 10мА соответственно...
Провел ревизию запасов, коих насчиталось аж 4 шт., итого:

Поставил пока №4 . Нужно будет послушать - уменьшился ли фон.
Схему балансировки впихнуть просто некуда - монтаж сильно плотный получился.
Но, глаза боятся, а руки делают. Попробую всё же наверно, выровнять это дело полностью.
Следующий этап - вместо резистора поставить стабилитроны, и установить на вторых сетках 200 вольт.
Привез горсточку Д814Д и Д814Г, у них минимальный ток начинается с 3мА, самый то, я думаю, для вторых сеток будет  .

AZG, у меня есть целая самодельная приблуда для отбора ламп.
Но под двойной пальчиковый тетрод там тупо панельки нет. Так и поставил в усь, в надежде на русский авось.
В усь на авось  .
