Zhenya.., Делай уж на ЕЛ84

Вот и стянул в кучу почти все нужные детали
Силовой от Днепр 14.
Выходной транс тв-2аш (Если что есть еще пару ТВЗ)
Панельки керамические.
Шасси из куска корпуса старого лампового усилителя.
Лампы отечественные 6н2н-ев(60-х они куда лучше того мусора что делали в 80х)
и 6п14-ев семидесятых годов.
Ну и вся мелочевка куплена в местном радио магазине.
Стоимость всего барахла до 40 американских
Можно собирать в макетном варианте

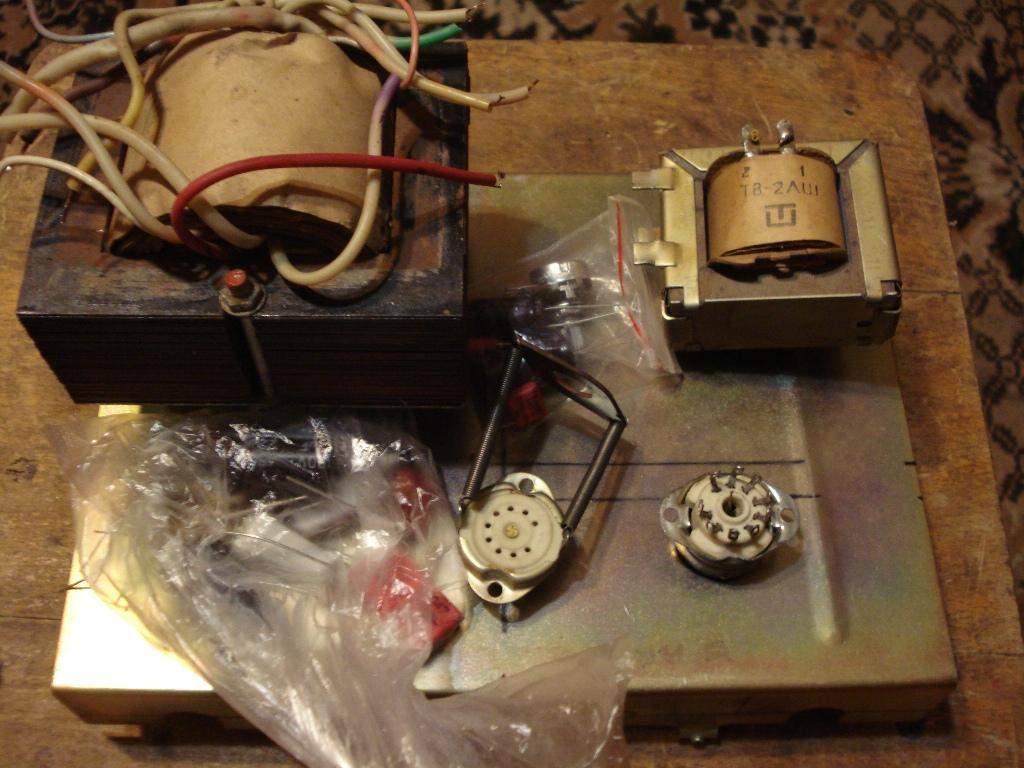

Фото:

Кстати решил при держатся родной схемы и собрать на диодах
(Транс под кенотрон пойдет на что-то другое)


Zhenya.., зачем кенотрон? Особенно на таком маленьком шасси.

Zhenya.., ну как успехи?

Силовик пригодился-бы на двухтакт, не так круто как фирменный, но вполне подходящий. Здесь транс будет недогружен, возможно превышение накального напряжения, нагрузи накал и померяй, для интереса.

Может кстати сделал бы и двухтакт,но нет транса на выход и раскачать дома его ну совсем никак.
Если накал будет не 6,3 вольта а 6,5 вольта это совсем не страшно
так как по паспорту 6п14п предельно допустимая величина по накалу 6,9 Вольт!А с учетом того что я применяю 6п14п-ЕВ то парится по этому поводу и вовсе нет смысла.
Прогресса не было так как шасси пошло на Fender 5c1(Уж очень было интересно как звучит пентод по входу.Кстати я доволен его звучанием)
Но работы возобновляются так как уже найдена другая железяка под шасси
Как только появится результат скину фотки.
