Всем привет!

Сделал пред JCM800 с переключением на кранч в стиле JTM45, где в обходе второй каскад.Теперь загорелся идеей добавить на этот JTM-кранч канал плексиевский тоно контроль с отдельным вол потом.

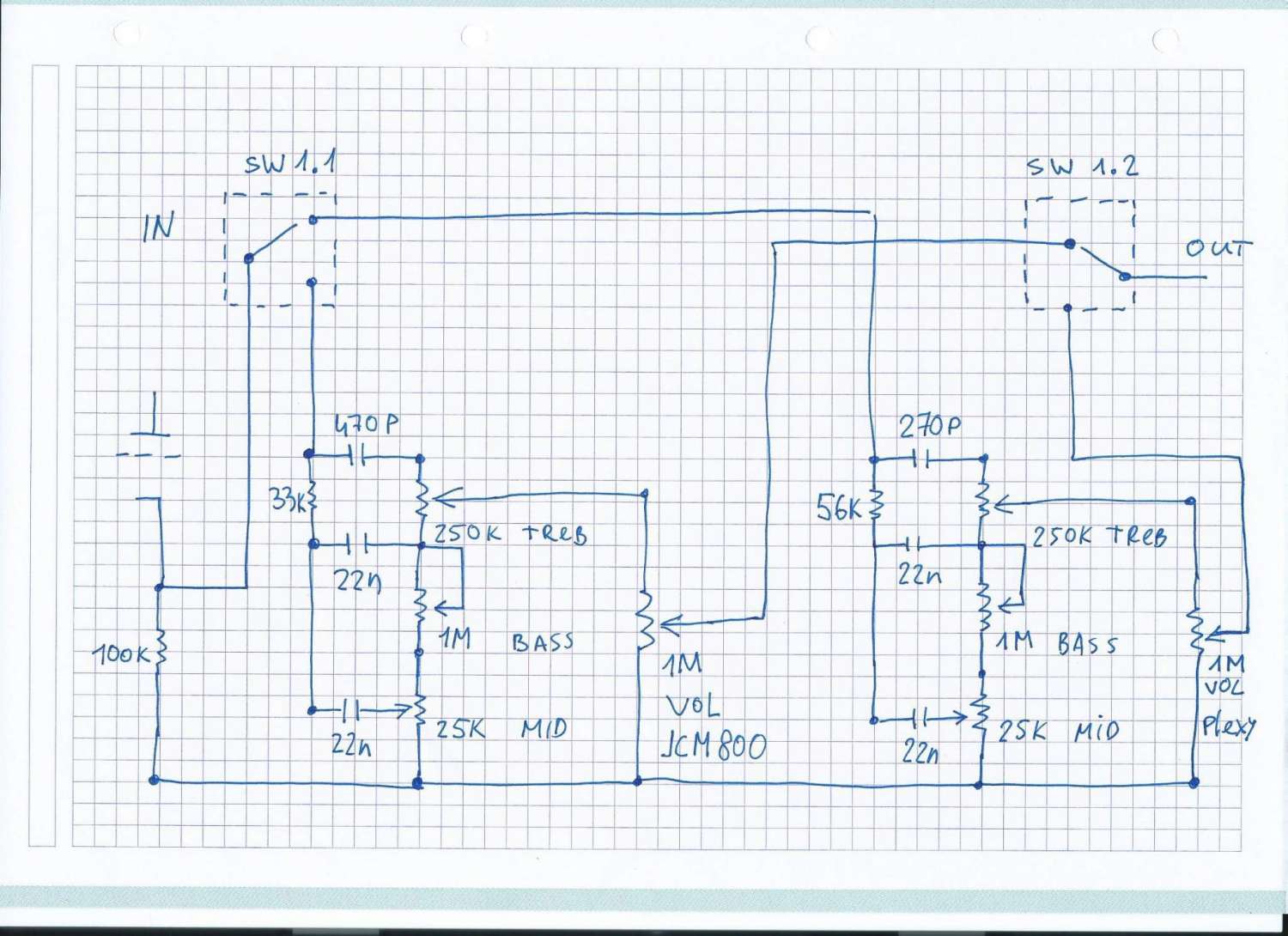

Я тут нарисовал приблизительную схему чего мне надо , но есть моменты, которые мне не нравяться , во первых переключатель / реле под напряжением совсем не радует , но и второе могут появиться хлопки при переключении.
Подскажите пожайлуста кто знает,  как можно было бы правильно оформить эту идею.

Спасибо

Соединить катод со входами темброблоков резисторами по мегаОму, а первое реле будет их закорачивать.

Если не делать привязку по постоянке (на выходе повторителя примерно пол питания) как посоветовал Rolly, будет нехило щелкать при переключении.

Но ведь тогда всё равно переключатель / реле остаётся под напругой.

Если хочется этого избежать, то можно использовать бистабильные  (поляризованные реле), но это усложнит схему коммутации, так как для переключения нужно будет подавать импульсы тока разной полярности.

Small music tower, хлопки появляются от того, что на неподключенном ТБ конденсаторы разряжены, а в подключенном заряжены до напряжения на выходе повторителя. при подключении, ток заряда этих конденсаторов и образует хлопок.

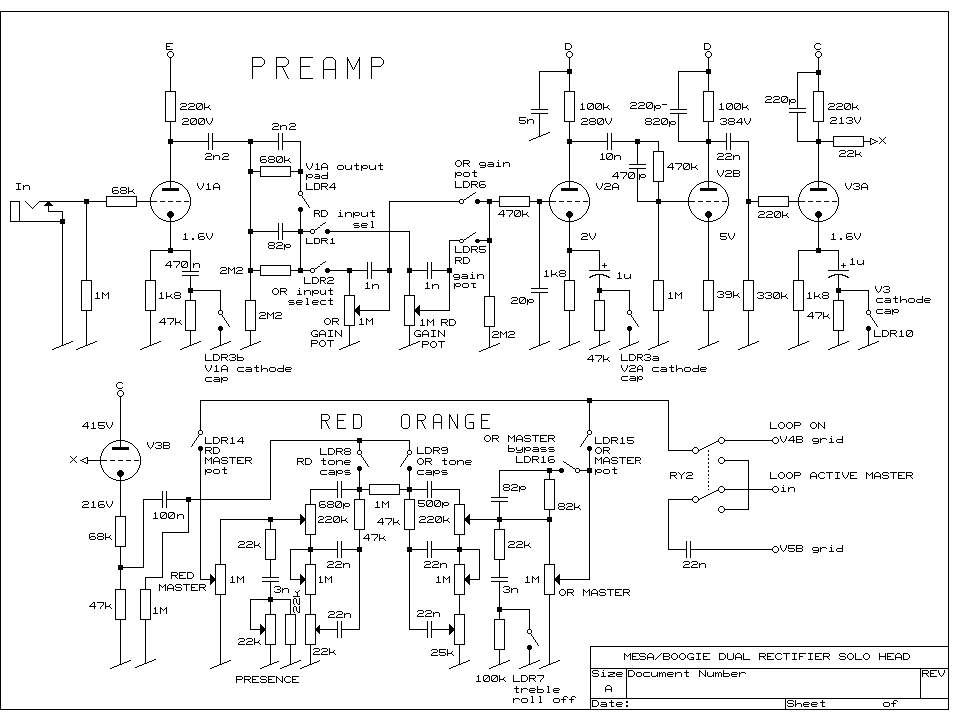

Вот накопал возможное решение - у старого доброго " Мясо/Бургера "

А если поставить после катода конденсатор на 100н или более, а после конденсатора два опто - каждое на свой темброблок - когда одно открыто , то другое закрыто так они и будут переключать нужные ТБ.

Зачем такие сложности то? От катода два резистора по 100К и с них уже на темброблоки без переключения. Переключать только громкости. Развязки такой более чем достаточно. Просадка сигнала минимальна.

"Фактура" звука поменяется, КП работает в связке с ТБ, и эта связка именно формирует звук.
http://milas.spb.ru/~kmg/irf.html

KMG, Изменения мизерные. Сколько раз делал и сравнивал. В принципе эти резисторы можно даже высчитать учитывая параллельное подключение ТБ.

Ага, не больше 3дБ
