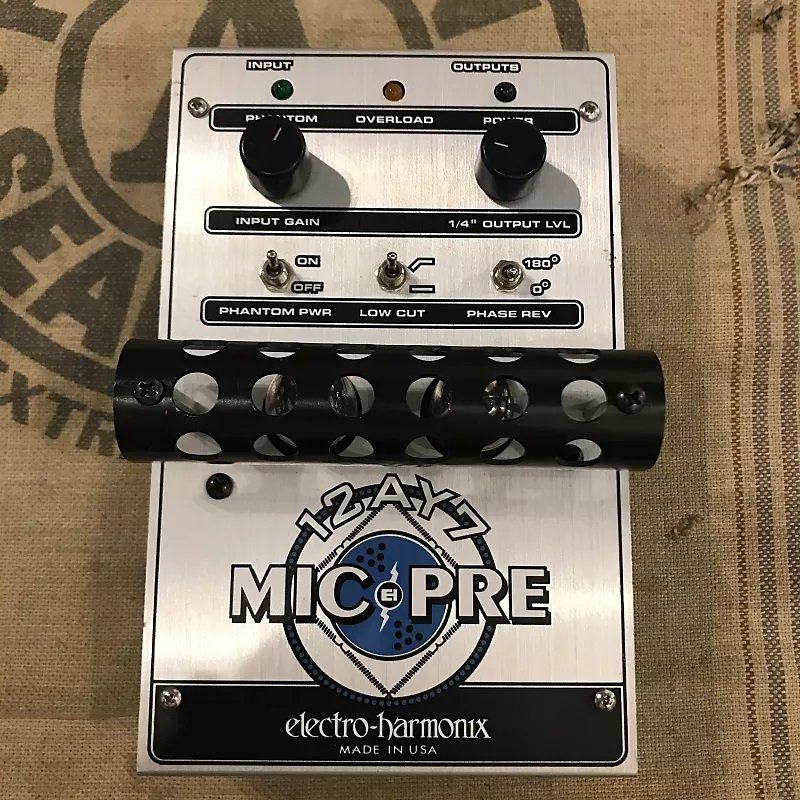

Добрый вечер. Тут такой микрофонный преамп у меня. Для вокала и акустики хороший вариант. Просто в просторах инета идет много обсуждение на счет его переделки. Может знающие товарищи выскажут свое мнение по этому поводу. У меня чесно в голове свой вариант мода, но сперва хотел узнать ваще мнение. Схемы оригинала и мода внизу.(оригинальная схема в формате PDF)

Не надо никого спрашивать, надо делать и оценивать результат самостоятельно


Я думаю вернуть ориг номиналы R12-13(33к) , убрать батарею конденсаторов(С20-С31) и поставить один 150 мф 400в, до R16 33мф заменить на 68-100мф. На выходном каскаде заменить (С5-С8)  на 100мф elektrolit  и 1мф неполяроные.  И убрать тор перевертышь наружу. У него есть блок питание(адаптер)  12в на 2 Ампера.  Просто найти пластмас. коробку для адаптера побольше и спрятат основной и трансформатор перевертышь вместе, подальше от схемы. И диоды все заменить на быстрые.

gretsch6119, Батарея из конденсаторов в сочетании с R97-98-99 фильтрует лучше, чем одиночный, хоть и большой, конденсатор.
Если убирать перевёртыш из корпуса с усилителем, то гораздо лучше применить один анодно-накальный трансформатор, а не вот это вот безобразие.
Вот только тянуть анодку по проводам от БП до преда - так себе идея. Лучше трансформатор поставить в корпус, но озаботиться его качеством во первых и правильным монтажом схемы во вторых.

... и добавил:

Увеличив ёмкость С5-8 вдвое есть неслабый шанс получить бубнёж по НЧ. Оно реально нужно? Там по НЧ завал что-ли сильный? Номиналы R7-8 не помешает проверить в этом случае перед заменой конденсаторов.

Тут фишка в том то эти R97-98-99 добавили потом. Их в ориг не было. Из за это не хило падает анодка, и им пришлось заменить R12-13 на 330к(в ориг 33к) и это это так себе идея. Или же можно оставить R98(вместо 10к , 5к-6к)  и до и после него по 68мф.Убрать  R15 чтобы просадки не было. На счет бубнежа думаю вы правы. А неполярные 0.1 мф стоит менять на 1мф?

... и добавил:

Тут фишка в том то эти R97-98-99 добавили потом. Их в ориг не было. Из за это не хило падает анодка, и им пришлось заменить R12-13 на 330к(в ориг 33к) и это это так себе идея. Или же можно оставить R98(вместо 10к , 5к-6к)  и до и после него по 68мф.Убрать  R15 чтобы просадки не было. На счет бубнежа думаю вы правы. А неполярные 0.1 мф стоит менять на 1мф?



... и добавил:

gretsch6119, Батарея из конденсаторов в сочетании с R97-98-99 фильтрует лучше, чем одиночный, хоть и большой, конденсатор.
Если убирать перевёртыш из корпуса с усилителем, то гораздо лучше применить один анодно-накальный трансформатор, а не вот это вот безобразие.
Вот только тянуть анодку по проводам от БП до преда - так себе идея. Лучше трансформатор поставить в корпус, но озаботиться его качеством во первых и правильным монтажом схемы во вторых.

... и добавил:

Увеличив ёмкость С5-8 вдвое есть неслабый шанс получить бубнёж по НЧ. Оно реально нужно? Там по НЧ завал что-ли сильный? Номиналы R7-8 не помешает проверить в этом случае перед заменой конденсаторов.

Ну тогда перевертышь оставлю на месте

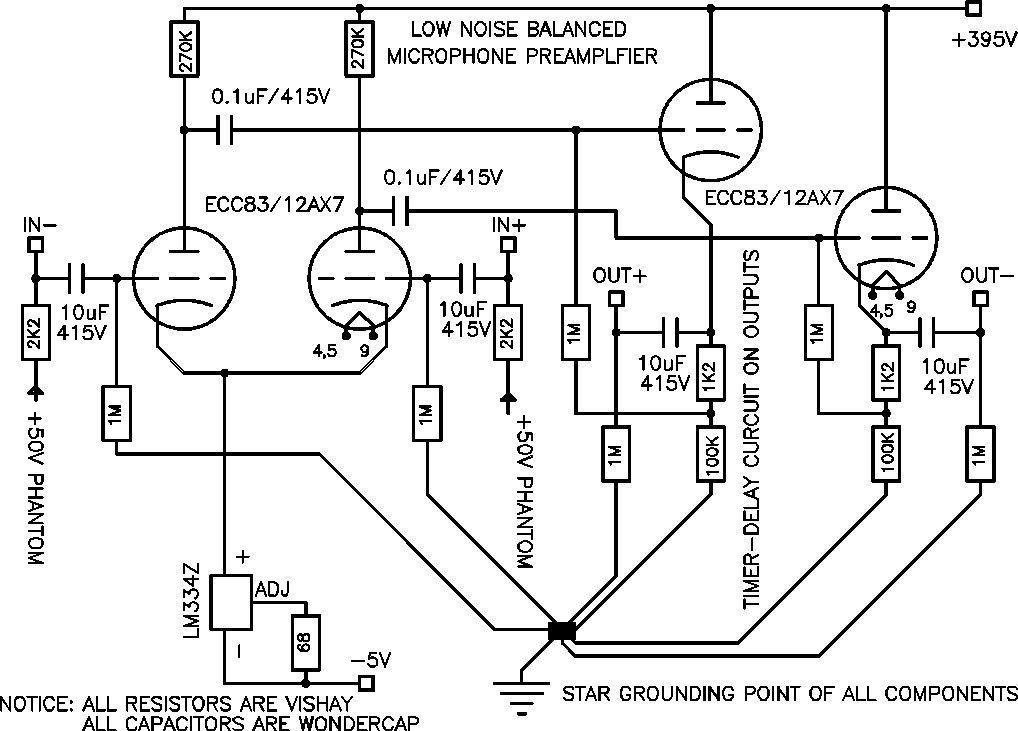

Только не делайте мод точно по той схеме, что в первом посту. Там ошибок куча!

Полевики, что в "катодах" лампы - это диффпара преобразования напряжение-ток. Главный элемент усиления. Лампа - просто каскод. Должнен быть сдвоенный полевик. Таких мало сейчас, SMD есть 2sk2145, jfe2140.

Схема преда кривая, шум сильный, выходной каскад слабый и главное - нет каскада подавления синфазки, все помехи без подавления со входа идут на выход.

Если уж есть желание корёжить все, вот такой вариант я бы выбрал - транс на вход, с коэф как можно выше, 1:5, 1:7 даже 1:10.
Диффкаскад убрать, регулятор громкости на входе убрать, полевики тоже   сделать на первой лампе 2 каскада усиления, с громкостью через регулировку обратной связи, с выхода на катод первой лампы.

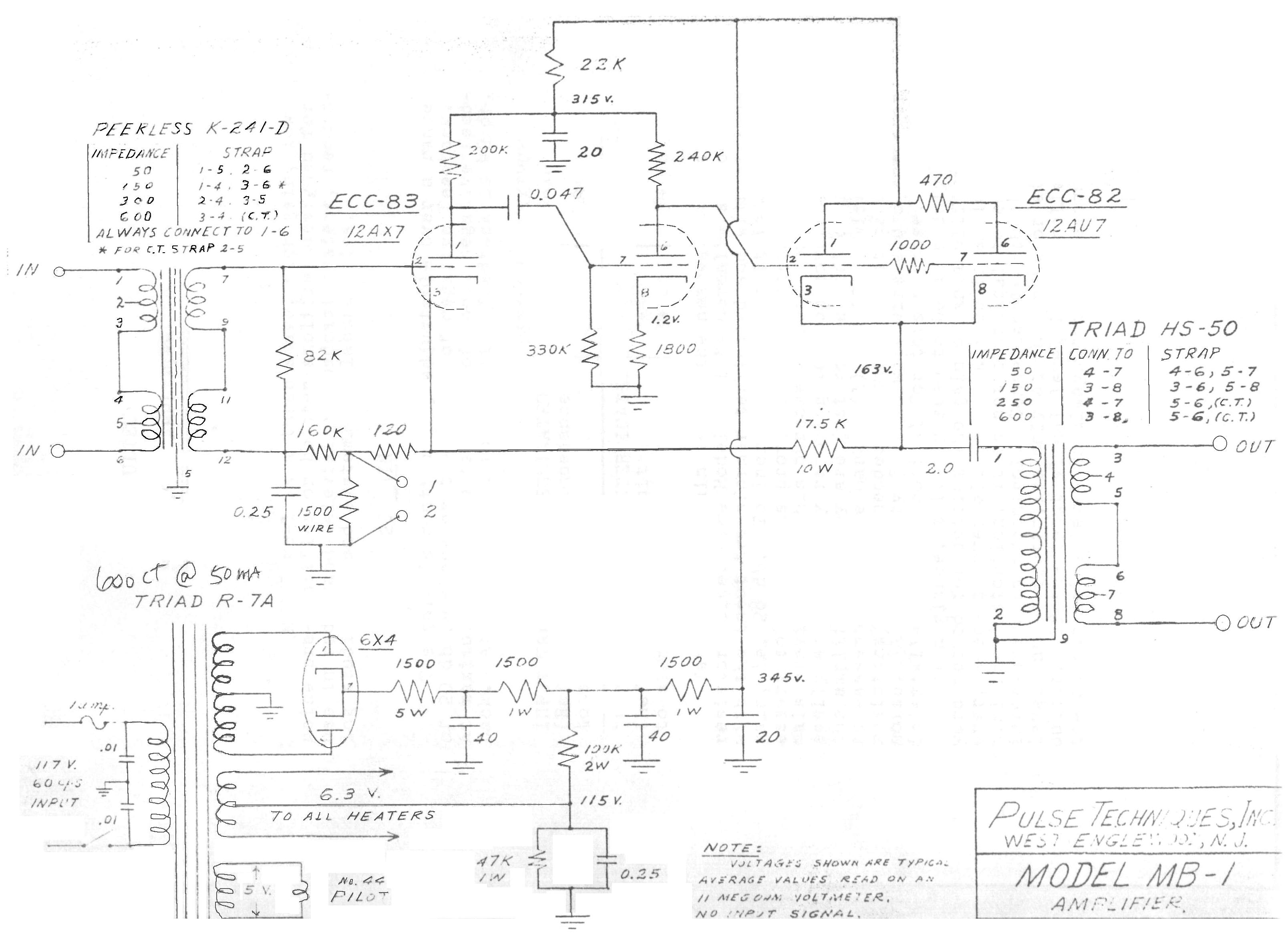

Вот пример:
http://www.geocities.ws/rafafreddy/DIY/pulteq-mb1/schem.jpg

Выход - параллельно 2 триода, можно без транса. Делаешь псевдобаланс - это работает в 99% случаев оч хорошо.

Все конечно упирается во входной транс.

Это "те же яйца, только в профиль"
Громкость тут не нарисована. Она скорее всего тоже на входе (=шум). И шума у него будет еще больше, полевики поменьше шумят.

Что мне тут больше нравиться - повторители по постоянке развязаны, со своим биасом. Это будет чище, менее "гитарный" звук. Так можно ваш замодить.

И конечно mod 330к в катоды 12аu7 - это бред!

Первый каскод уберу к черту с полевиками

зачем? Сетки ламп не надо сажать на землю, как в моде - это дурость. А в оригинале вполне себе норм.
Полевики шумят меньше. Если они уже есть, зачем убирать.
